за містом (і місті теж) і при цьому зменшити навантаження нагенератор.Так само через те, що у мене стоять модулі з Кашкая (ближній - лінзований ксенон, дальній - галоген), використовуючидалекий як дхо спробую заощадити на ксенонових лампах збільшимо їмтермін життя.

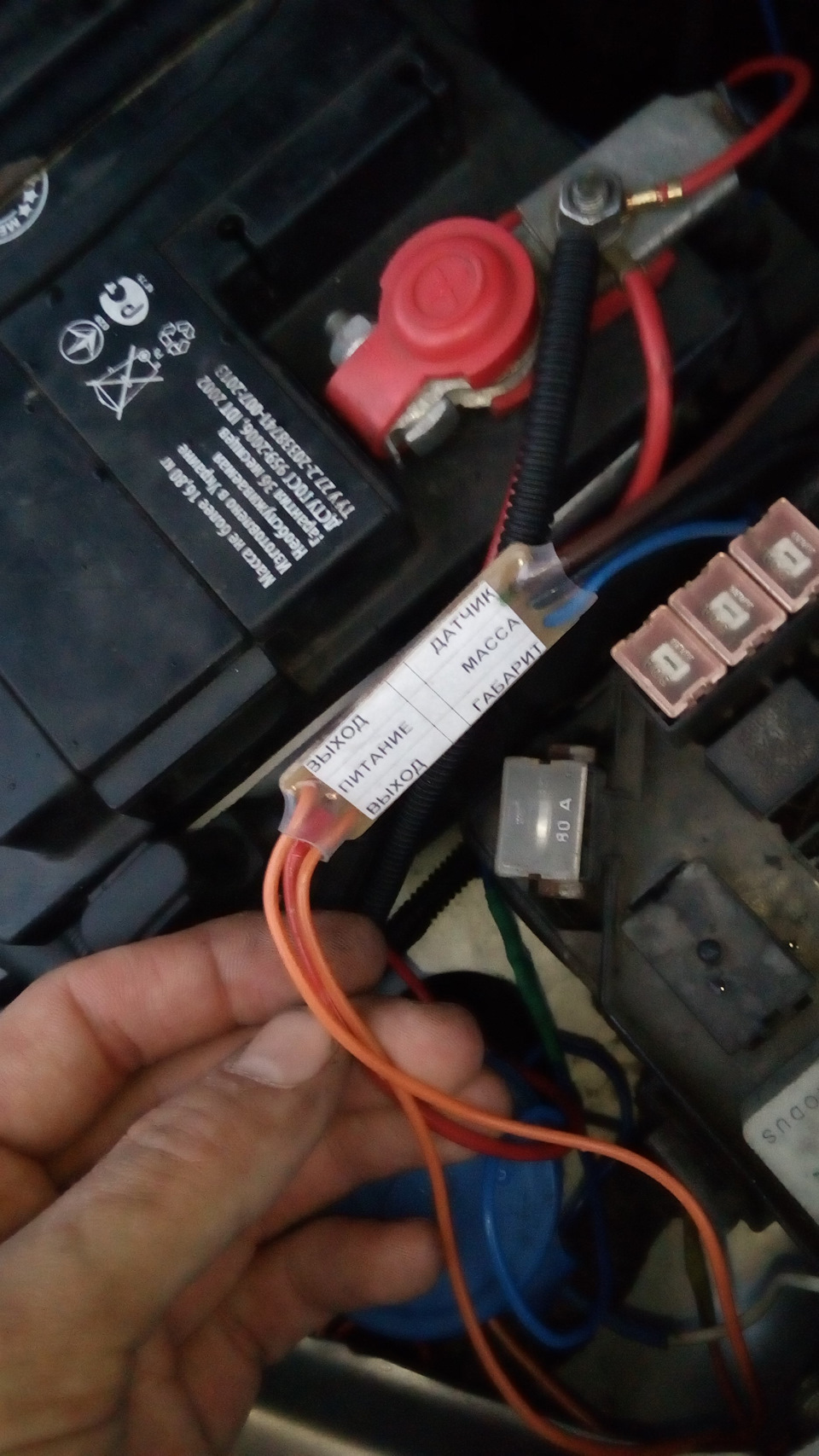

Власне сама плата

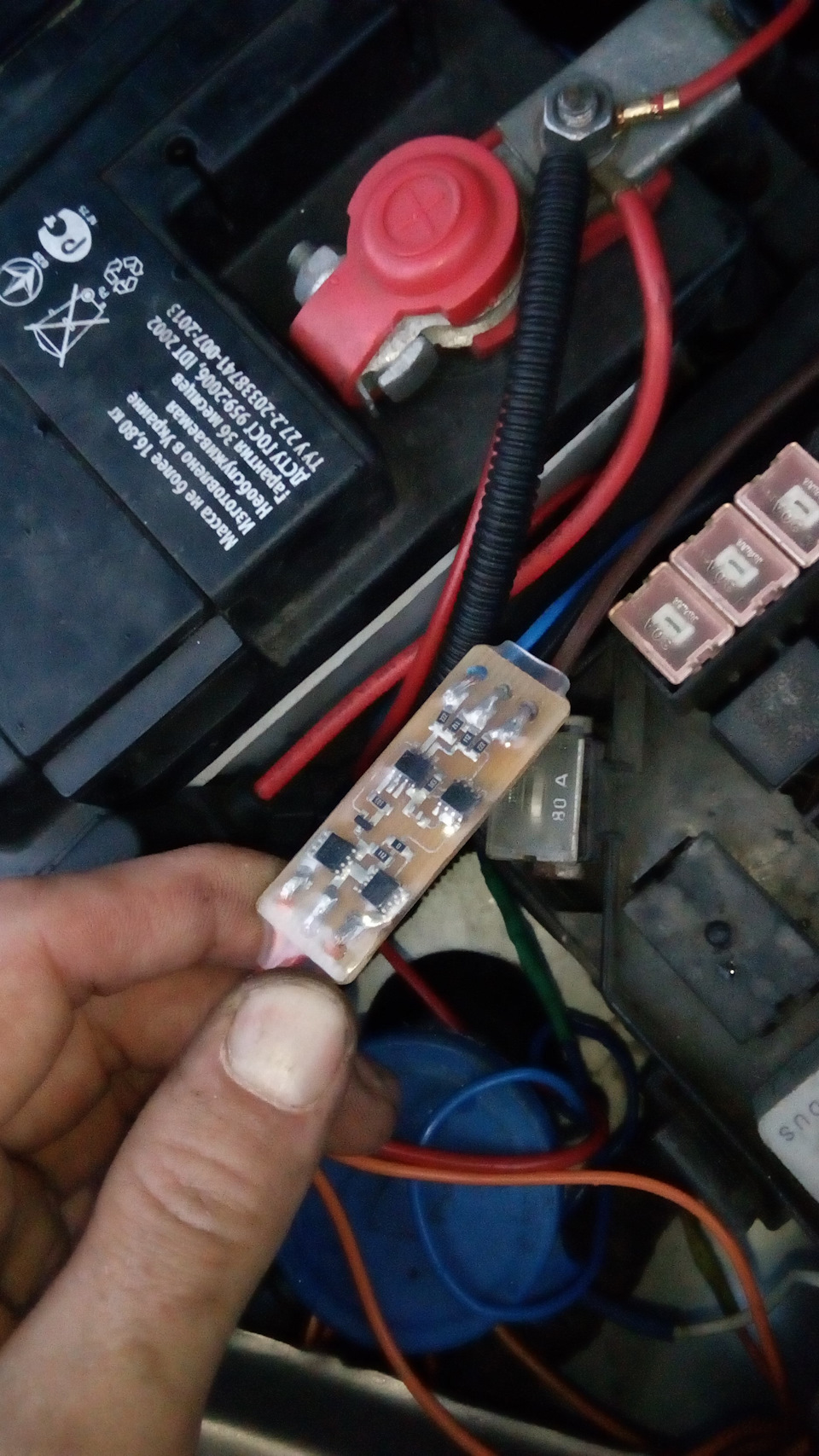

Вона ж, тільки її нутрощі

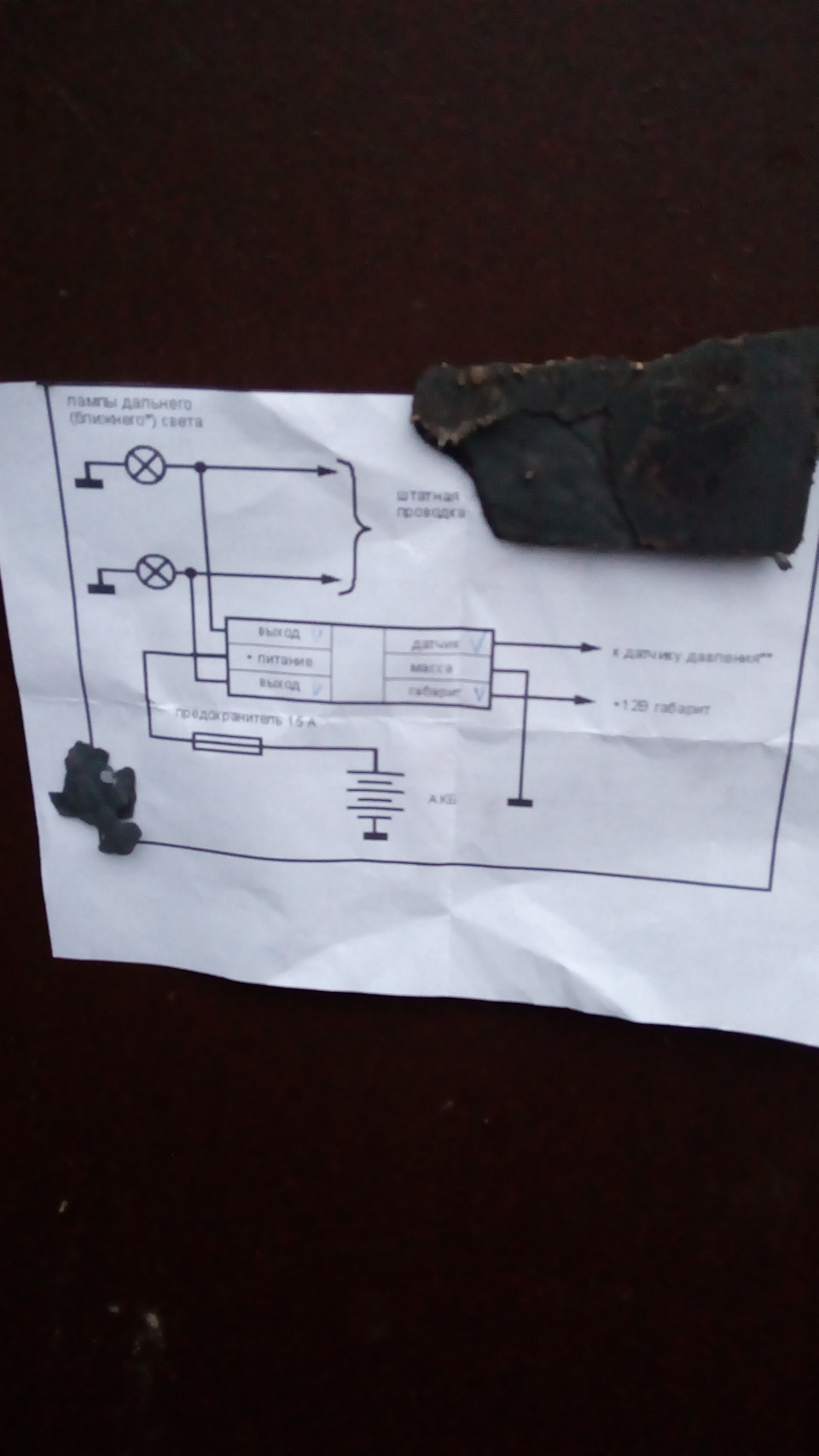

Схема підключення

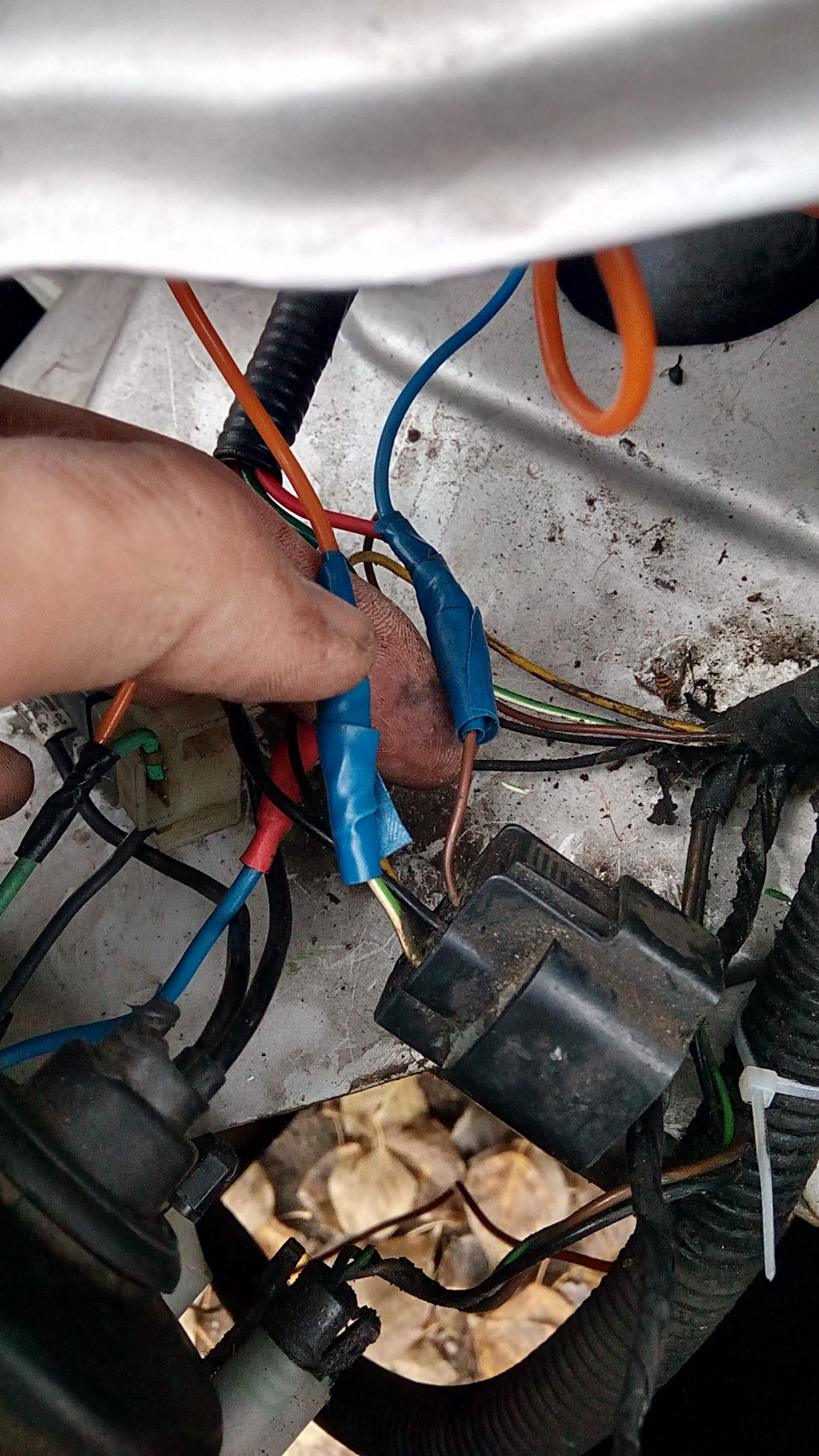

Підключення
Ліва фара Вихід на дальній і габарит Через те, що плата оселиласябіля блоку запобіжників, плюс з габаритів узяв з коричневогопроводу фішки лівої фари, який включає самі габарити.
> Вихід з далекого на лівій фарі взяв із біло-зеленого дроту.
Права фара. Кожної фари), то за далекий на правій фарі відповідаєтакож чорно-біло-зелений дріт
Плюс від запалення
У дальньому лівому кутку підкапотного простору є кришка. Під неюдва роз'єми. До чорного роз'єму підходить червоний з білою ниткоютовстий дріт. При включенні запалення там з'являється напруга +12В.Акумулятор. Постійні плюс та мінус
Постійні плюс та мінус накинув безпосередньо на акумулятор. Урозрив плюсу поставив запобіжник на 15А.
Інструкція від виробника
Далекий

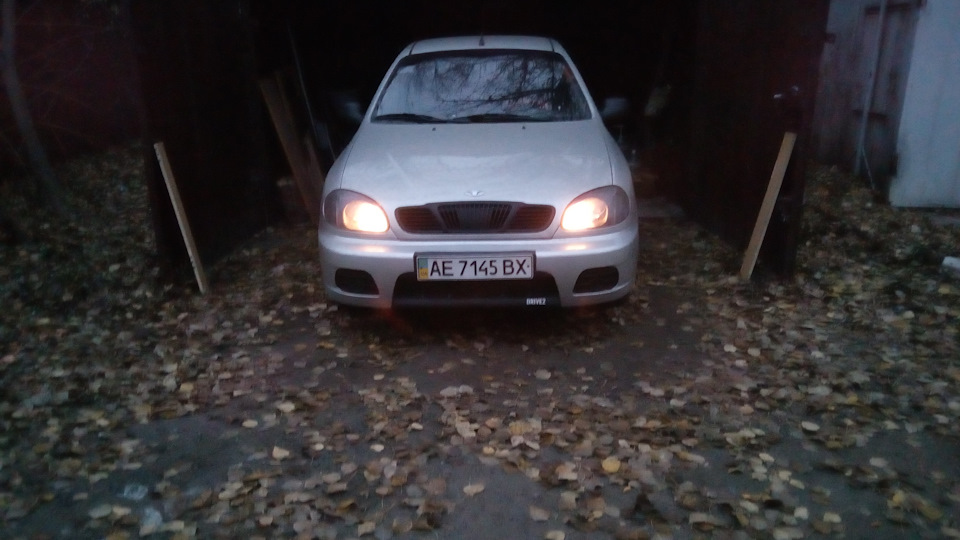

Далекий у повнакалу
PS так само є функція "проводи мене додому"
Коментарі17
приблуда хороша. але у нас виробляють набагато зручніше. якість виготовлення на двійку. соплива плата праскою роблена, маски немає ... я б навіть і двійки не поставив монтаж чесно кажучи ваш теж не ахтивсе це монтується в салоні. плата тим більше нав...
Пишуть що не довго ці плати ходять, перегорають. Може в салон би краще сховав?
Ну подивимося. Про салон думав, але все-таки вирішив під капотом залишити, тому що два виходи на фари не захотів тягнути
а й не треба тягнути 2 виходи. в салоні на підрульовому перемикачі є прямий провід на лампи далекого світла.
У вас на платі дивлюся теж два виходи на далекий. Ви їх обоє запитали на підрульовій?
вони з'єднані між собою на друкованій платі.два білі досі не можу зрозуміти нахрена це було робити - людина яка виробляла і розробляла просто не автоелектрик -)я один відрізав, другий кинув на далекий з підрульового.я все в салоні змонтував — там все...
Дізнаюся знайому плату)))Потрібне придбання.
А можна таку схему підключити на протитуманки, так як стоять лінзи.
Впринципі не проблема, тільки який сенс? За містом не прокотить як дхо (для поліції)
👍но ізолента-це щось))
Потрібно розмотувати попропаювати. Поки що на скрутках. Потім перемотається))
можу пропаяти D
А чому перевага такого далекого?
Менше витрата палива, менше навантаження на генератор. Включається автоматично. У моєму випадку не потрібно палити ксенон вдень
Така ізолента це просто треш, терміново змінюй на 3М ізоленту або на термоусадку…
Термоусадка там не покотить так як дроти не розрізав. Тільки зняв ізоляцію. Є чорна американська, але не знайшов (довго і не шукав)
…а цю з роботи приволок)))
