Отже нагадаю у нас була:1. Кнопка центрального замку від Golf3 USA1HM962125A + роз'єм до неї 1J0 972 723

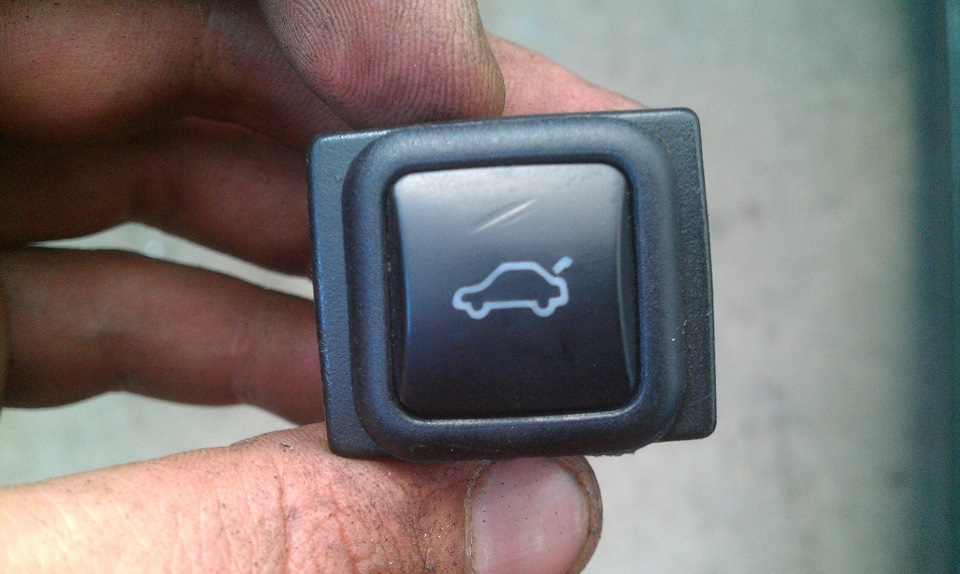

2. Кнопка відкриття багажника 3B0 959 831 A - з червонимпідсвічуванням ( була перероблена в кнопку 3B0 959 831 01C іззеленим підсвічуванням)

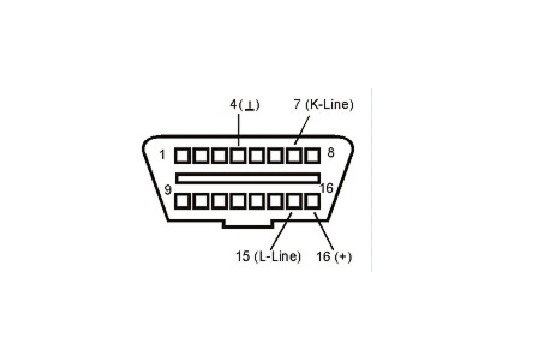

3. Панелька під кнопки нового зразка з діагностичним роз'ємом типуOBD2 (номер роз'єму 1Н0972695)
< Нічого складного немає, за кольором всі дроти збігаються, але про всяк випадок викладу розпинування роз'ємів, може комуськорисно буде)

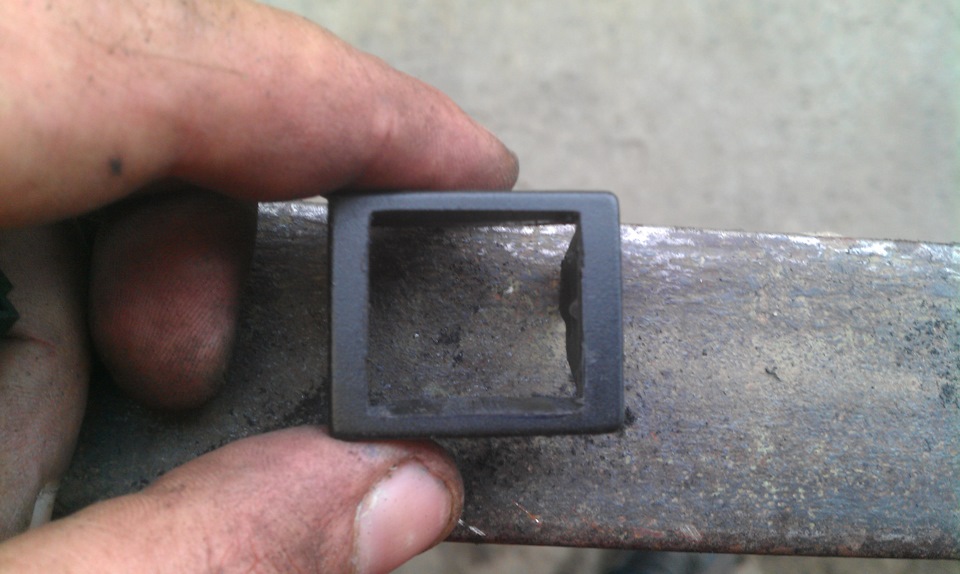

VAG 2X2 (старого зразка на авто)< Далі підключаємо кнопочкувідкриття багажника (нагадаю, що проводка у мене вже дуже давно).прокладена і стояла кнопка 1H0959855D) Спочатку підготував рамкупід кнопку - зробивши її з короткої заглушки. Єдиний прикол щомоторчик відкриття задніх дверей у мене управляється плюсом.Габарити в авто керуються також плюсом. А ось схема кнопки заточенапід керування мінусом.
Виходячи зі схеми 4 контакт запитаний на масу і при подачі нанього + буде коротке замикання))) . Тут або жертвуватипідсвічуванням (тоді накой нам ця кнопка потрібна - вся ця епопеяякраз і починалася через підсвічування)), або ізолювати контакт 2від контакту 4. Вирішив провести тренування на старій кнопці.Спочатку була думка ізолювати методом термоусадки ось-такПодумавши, що років через два або п'ятдесят термоусадка можепротертися, а це не надійно)). Акуратно видалив перемичку, щоз'єднує контакт 2 і 4. Вийшло ось так У роз'єм докинув провідпідсвічування і все працює)))
< Складніше виявилося з кнопкою центрального замку. Прикинувширізні варіанти (у тому числі й шматок схеми від американця люб'язнонаданої комрадом LETO-VW ) вирішив йти іншимшляхом)
Але про всяк випадок дублюю схему викладену комрадом LETO-VW.
Проблема в тому, що на керуючому дроті завжди залишається або плюс, або мінус залежно від положення замку. Реалізувати цю схему кнопкоюдосить складно.Пішов іншим шляхом і вирішив приєднатися докінцевика дверей водія
Знайти його дроти з салону можна в дверній розетці (на фото я обвівчервоним) Кольори дротів:зелений, сірий і червоний .
При такій схемі система спрацьовує тільки при вимкненому запаленні.Для виправлення цього бага необхідно відключити на роз'єм блокуцентрального замку провід під номером 12 (чорно-білий). При такомупідключенні при короткочасному натисканні кнопки тількизакриваються (відчиняються) замки, а якщо натиснути закриття іпотримати кнопку натиснутою - то закриються вікна та люк))))
Ну і збираємо це все до купи)))
Єдине що змінив кнопку кондишина на заглушку, тому що в моєму автокондишина немає (можливо поки)))
> Ну і вид на роз'єм
Завдяки цій переробці стали не потрібними роз'єм VAG 2X2 на шнурокі пару кнопок))))
На цьому все. Усім добра!
Коментарі20
Привіт! А підкажи будь ласка, як підключається в оригіналі (через мінус) кнопка багажника. 4й пін на масу. А решта?
З кнопкою багажника інфо для мене дуже корисна
З кнопкою цз повну купу зробив! Незадовільно і на перездачу! Відрізавши запалення з цз, ти прибрав можливість безпечно залишити салон пасажирам у разі чп - вони просто не зможуть висмикнути піпки, цз не дасть! У нашому цз два контури замикання - зовн...
друже опиши будь ласка словесно що куди приєднувати по кнопці ц\з якщо не утруднити який провід від фішки і куди його поєднувати для особливо обдарованих а то я в цьому не профі
Мені не складно. Зніму і гляну. Завтра скину номери.
Привіт, а якщо ще актуально, не міг би подивитись номери на кнопках. А саме цікавить кнопка замикання дверей та рециркуляції повітря.
Кнопка замикання дверей 1HM 962 125 A. Кнопка рецеркуляції йде разом з кнопкою кондиціонера одним блоком - 1H0 959 543
дякую. дуже вдячний!
Будь ласка)))
Можна на конт. 1 - подати плюс конт. 4 - подати на багажник При натисканні на кнопку - на 4 з'являвся +, відпустив з'явився -
привіт-а можна підказати номери кнопок оригінальні на блокування вікон з ключиком і штатну кнопку на багажник, що на панель ставиться
У самого в планах поставити кнопку ЦЗ. Дуже сподобалася тема. Молодець автор!
а трохи докладніше можна, 1 і 5 контакт на масу, 6 - + від габаритів / підсвічування, 2 - через 220 Ом на постійний плюс, 3 - куди? у дверний роз'єм або куди? або все не так?))
а ще докладніше можна? )) намалювати від руки приблизно можеш? або тут просто до одного дроту (управління який) примотуєш три дроти і ці три дроти чіпляєш до трьох дротів у фішці (до сірого, зеленого та червоно/жовтого)?
Кнопка ц/з у моєму виконанні -6 плюс підсвічування5 мінус підсвічування3 управління1 мінус управління2 плюс управління
а ну я правильно все зрозумів, а ось 3 управління, це до 4-го піну у фішці дверної? або куди він підключається?)
До роз'єму в двері - номер піна на жаль не пам'ятаю.
а ти прямий один провід від кнопки цієї заводив на фішку дверну? без будь-яких розгалужень? ти його чіпляв до якогось дроту або вставляв у порожній пін? (
Не один а три. Ц/з спрацьовує при замиканні двох дротів на відкриття та двох на закриття
Гарно і не колгоспно вийшло
