Нова приладка Part 1

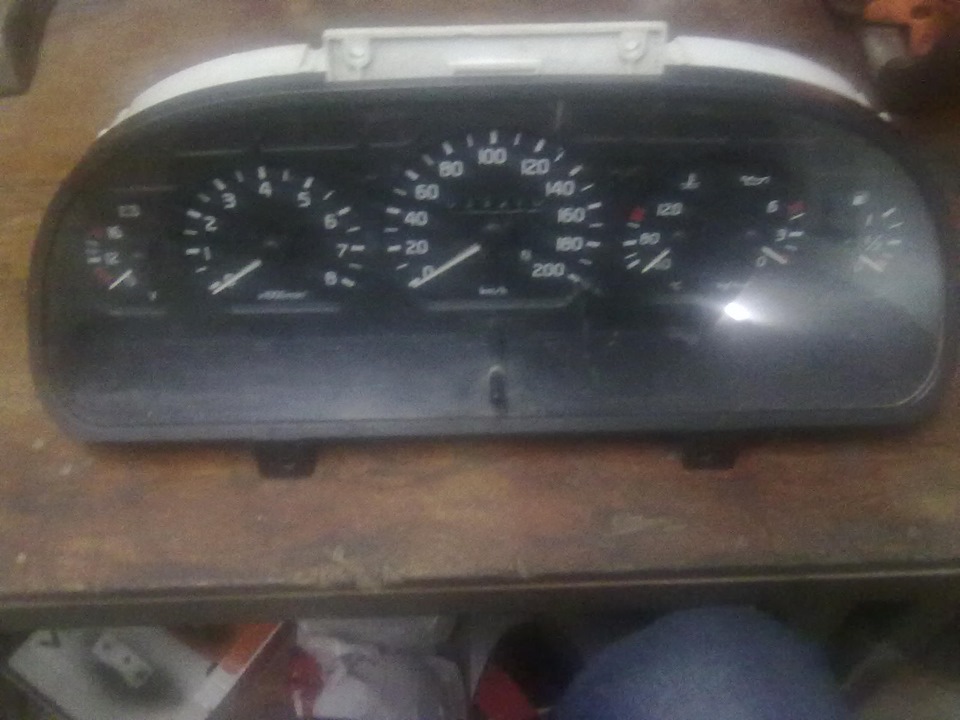

Усім привіт! Оскільки у мене стоїть приладка яка мені не до душі), а точніше 2110 старого зразка, вирішив поставити більшінформативну, і на мій погляд практичну приладку. Оскільки я багаточасу проїздив на 3110, Вибір упав саме на неї, все-таки дрібниці, але більш приємна на вигляд і за розміткою ніж навіть 2110 новогозразка, і все-таки є можливість додати купу індикації на свій смак.к. Була з поламаним одометром (у них це болячка), як виявилосяпізніше просто там, вже полазили вмілі ручки, а також була тріщинапо скельці.
Взагалі понеслася:>

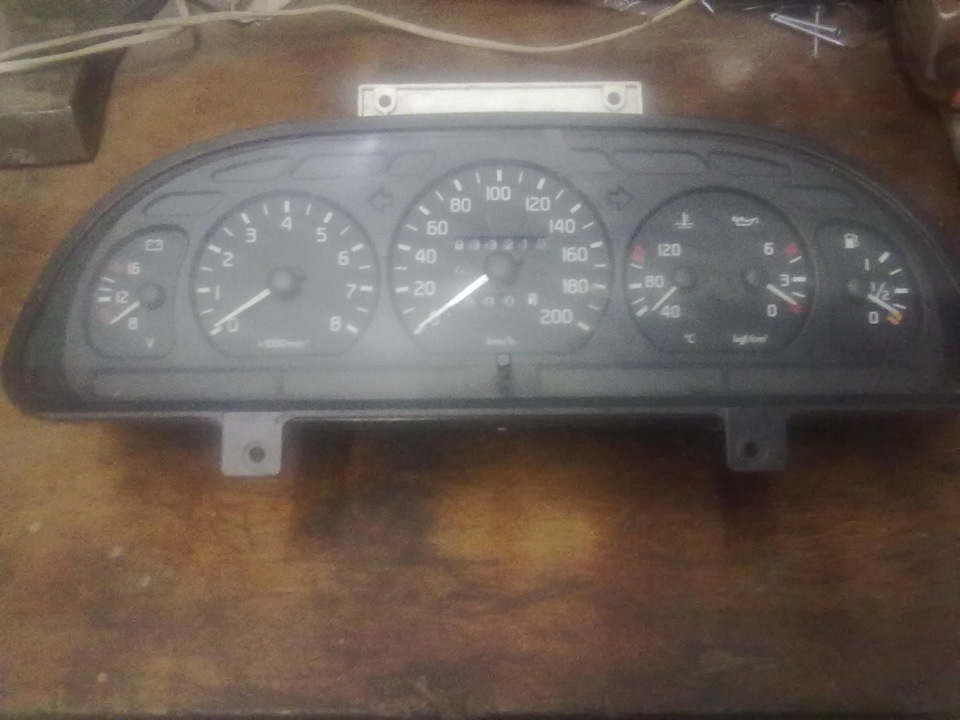

Далі починаю її розбирати:

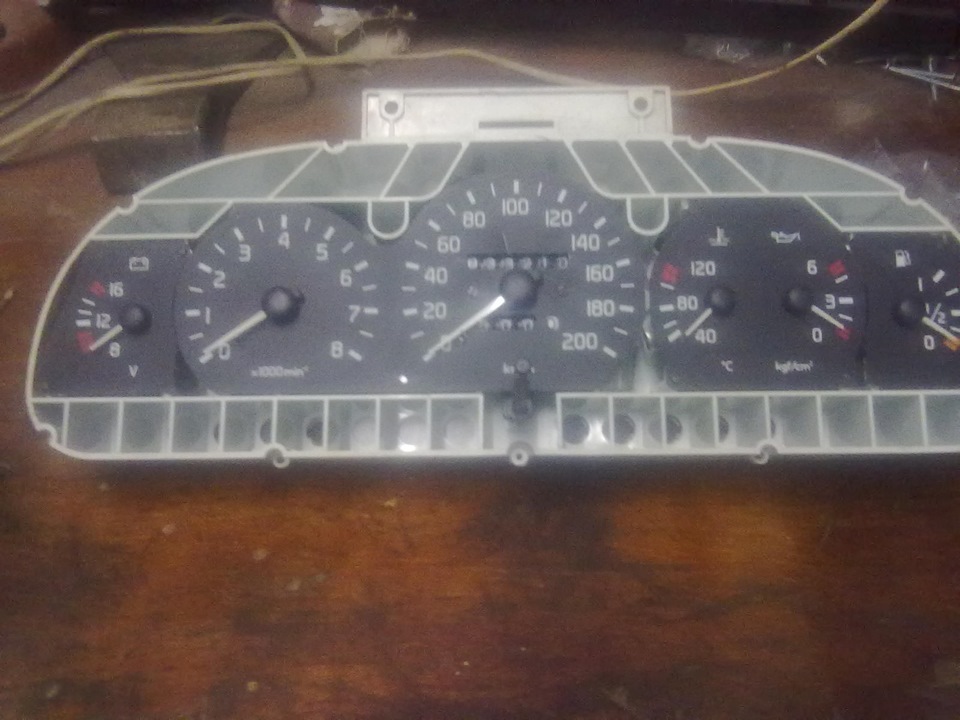

Фото без маски

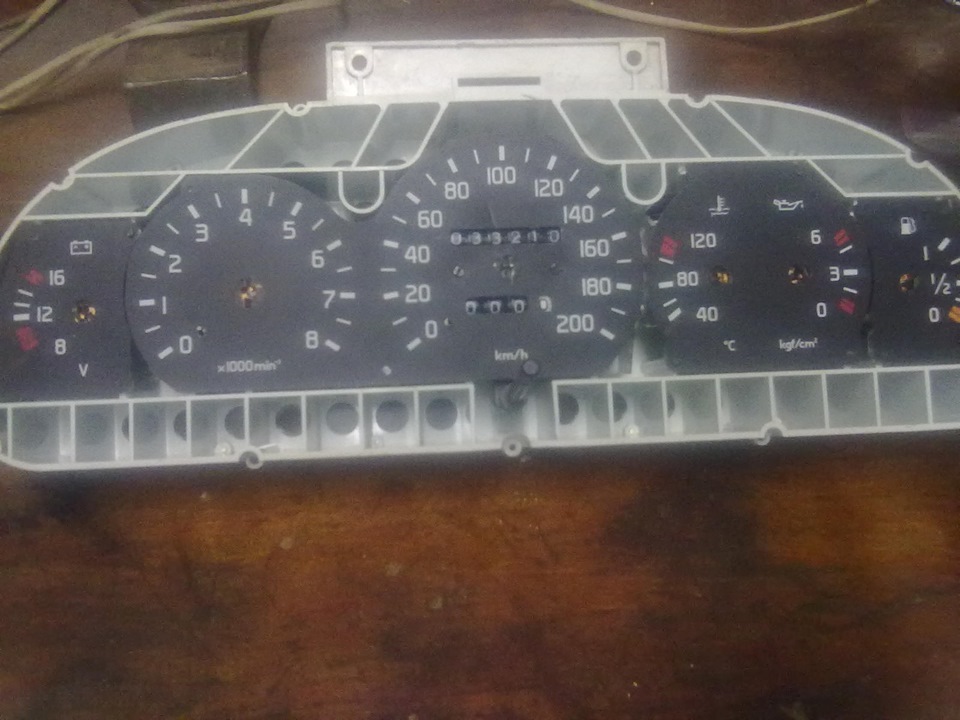

Далі треба знімати стрілки, відразу кажу, треба все помічати, оскільки я вирішив потім прокалібрувати приладку я особливо сильноне розмічав. Стрілки на подив легко знімалися.

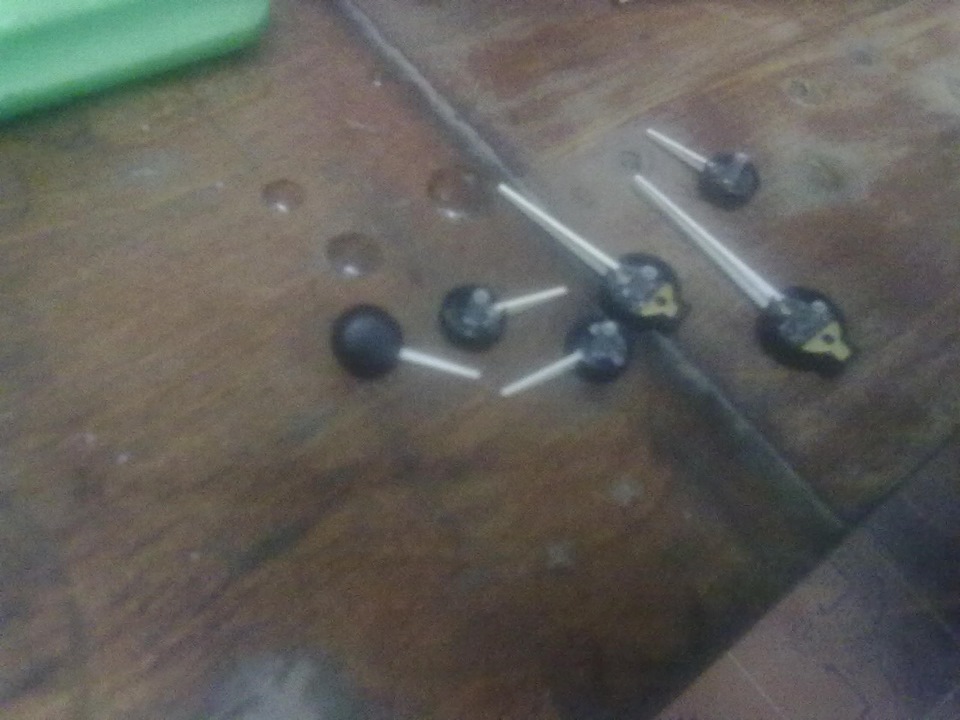

Стрілочки
Дібрався до одометра фото без нього
Сам привід тримається спідометра на 2х гвинтах та контактах
Відкрутив одометр від ел.Двигуна Далі пішла розбирання, самоголічильника, там все дуже просто виявилося, барабанчики тримаєтьсяна осях, на самих барабанчиках є кулачки, які після одного свогообороту тягне наступний барабанчик. З приводу поломки взагаліполамали зуби на шестірні загального пробігу, поламали в тоймомент, коли намагалися скрутити пробіг викруткою)) Якщорозібратися то виходить він працював, але працював не коректно вменшу сторону. Мене це не влаштовувало, оскільки я люблю коли все відеалі. Таких немає, тому шукав де можна виготовити таку деталь, наткнувся на людину на ім'я Артур (за що дякую йому за працю істарання), яка виготовила мені точно таку деталь на 3Dпринтері.Поставив працює відмінно.
зламана шестерня
нова шестерня
Фото в зборі з ел. Мотором Ще раз розібрав приладку захотів зробитиневеликий пересвіт. (на ідею наткнувся десь на драйві, вже незнайду посилання). Ідея була така, зробити стрілки червоним, шкалибілим, а одометр і позначення приладів - синім.
На одометрі були стерті зелені світлофільтри і замість них нанесенасиня фарба. Все той же зелений світлофільтр. Робив звичайним лезом.На шкалах залишився просто білим, а районі індикації зафарбованісинім кольором. Червоним.
Отже складання та перевірка:
Фото у темряві
фото при світлі

На фотографії не видно нормально, але спробую описати, загаломефектом задоволений, явно краще ніж було, але стрілки при світлі невидно червоного кольору, і оскільки стоять поки стандартні лампи, шкали віддають жовтизною. Пізніше поставив світлодіоди і все сталояк задумано. Рівень палива, Тиск олії, Вольтметр просто зібравсхему і за даними з мурзилки виставляв значення. Надалі все. Далібуде ... Пізніше опишу процес калібрування спідометра і тахометра (найскладніше), і саму установку з якісними фото.
