Індикація передніх ПТФ

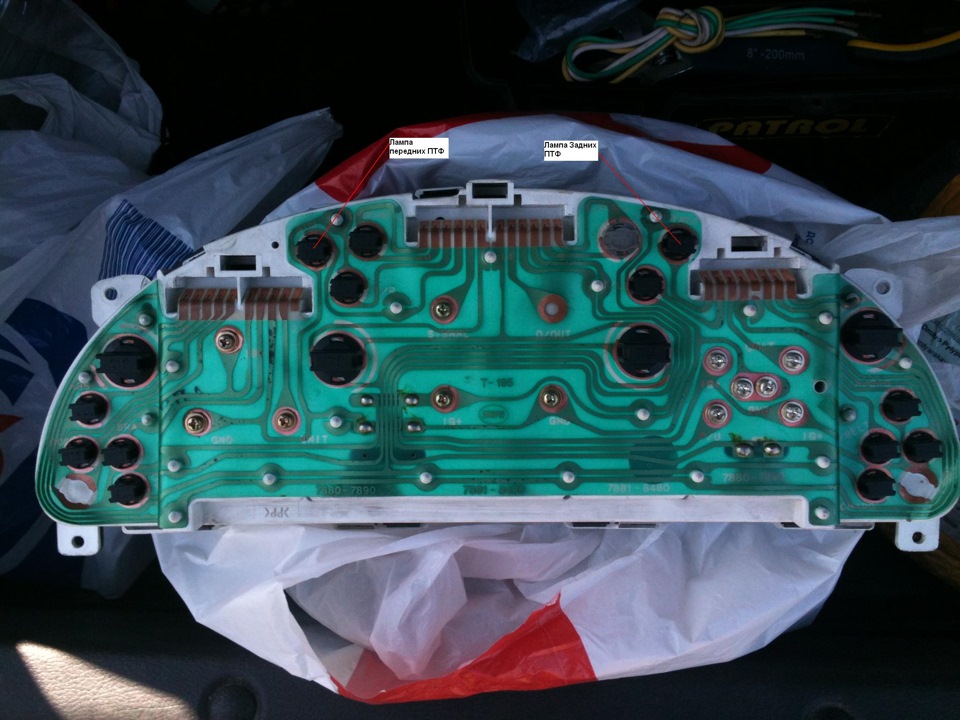

Вирішив підключити індикацію передніх ПТФ, начитався в БЖ та інетірізних розумних статей і вирішив вивести на 8-й контакт приладкиконтакт з кільця включення ПТФ, але не тут то було, пару годинсьогодні просмажився і нічого, ось до чого прийшов, виявилося умене він зайнятий, на ньому висить лампа індикації задніх ПТФ, замінив контакт з неї на новий все працює. Вона горіла, задніповинні бути задніми, а передні повинні горіти окремо, на контактвказаний на фотці подавав не горить, може хтось підкаже якреалізувати це, буду багато вдячний.
Перевіряв контролькою на цей контакт подається "+ ".

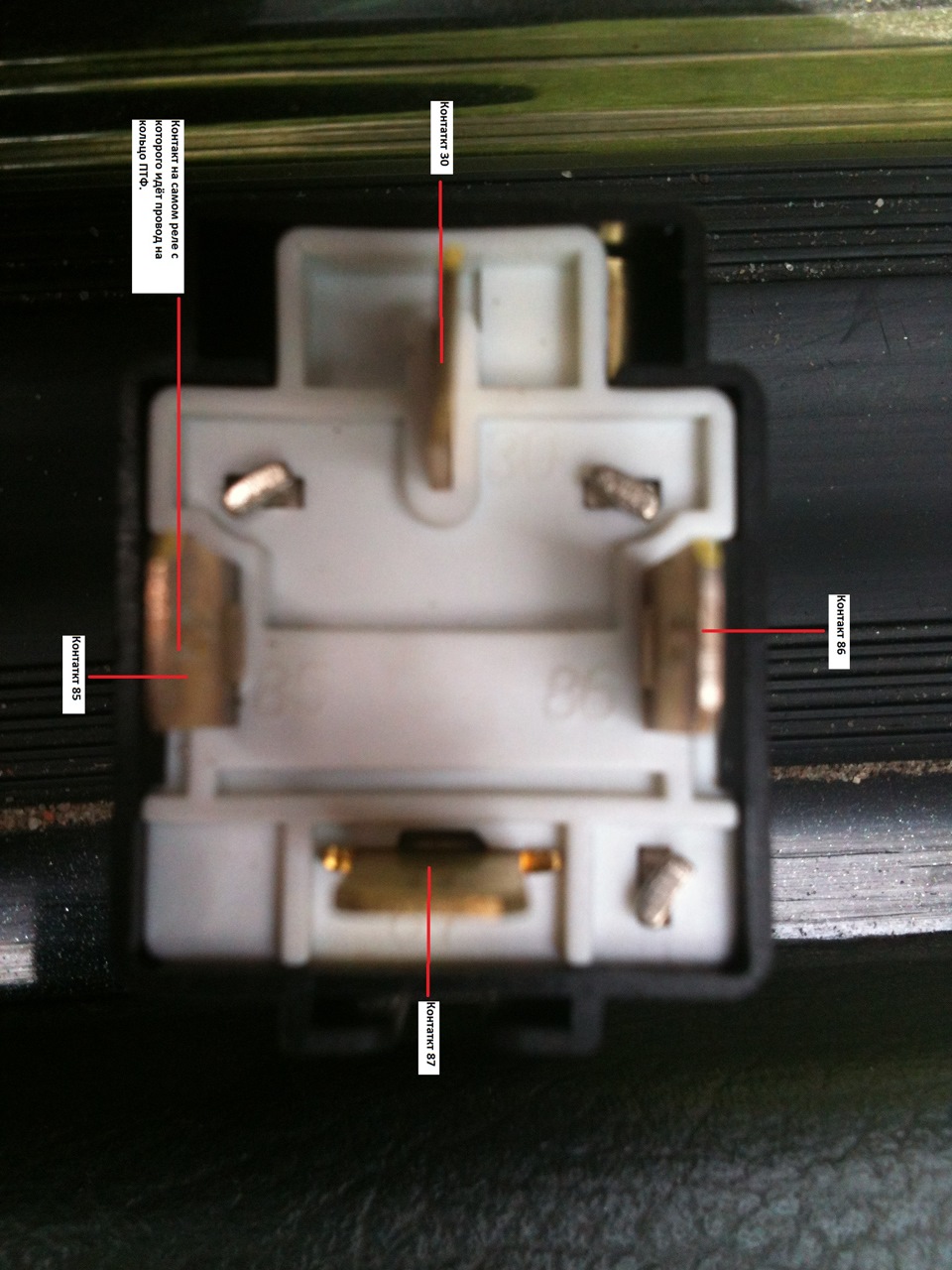

Перевірив ще раз контролькою, при включенні ПТФ кільцем "+"з'являється на двох контактах реле 87 і 85, але на кільце йде з85-го, може на приладку спробувати подати з 87 контакту?
/>
Завчасно, Дякую.
Коментарі20
У мене всі лампочки на місці і без АБС. Сиджу і встромляю.
www.lanos.in.ua/forum/ind…hp?showtopic=13446&st=100Може допоможе.
Не те, з 8-м контактом грав у мене на ньому задні, є одна ідея, якщо че реалізую на вихідних.
Ну так з жовтого і бери + і кидай його на 17-й висновок приладки, має працювати.
Дякую, на вихідних спробую.

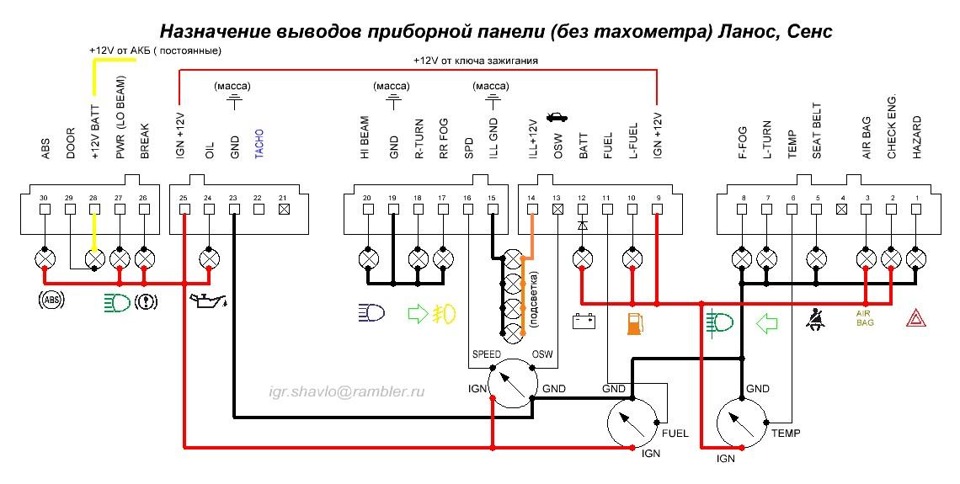

У личку все написав, на реле 85 і 86 це котушка, з неї не потрібно брати сигнал, а ось з 87 або 30 (дивлячись на якому з'являється + при включенні) потрібно подавати на лампу. Схема приладки не твоя-польська, а в тебе корейка.

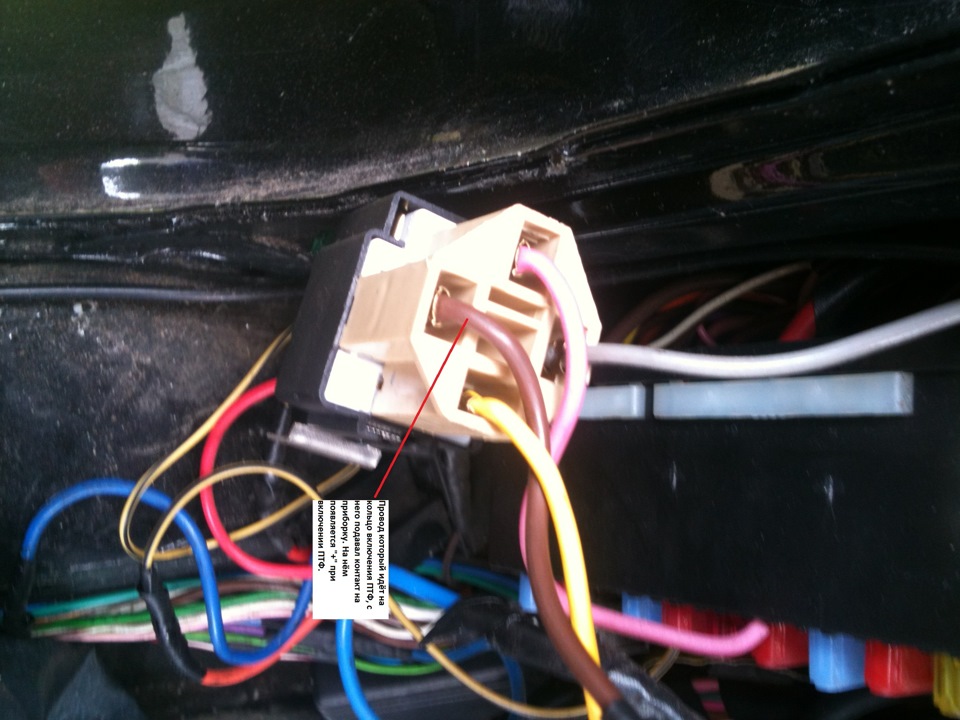

Додав фотку де з'являється + при включенні кільця ПТФ.
Судя по фото приладки керуються і передні та задні +12в, або щось з патроном лампи або плюс з підрульового не звідти подається, візьми плюс з будь-якого іншого місця (наприклад з IGN) і подай на виведення передніх птф, при подачі живлення повинні бут...

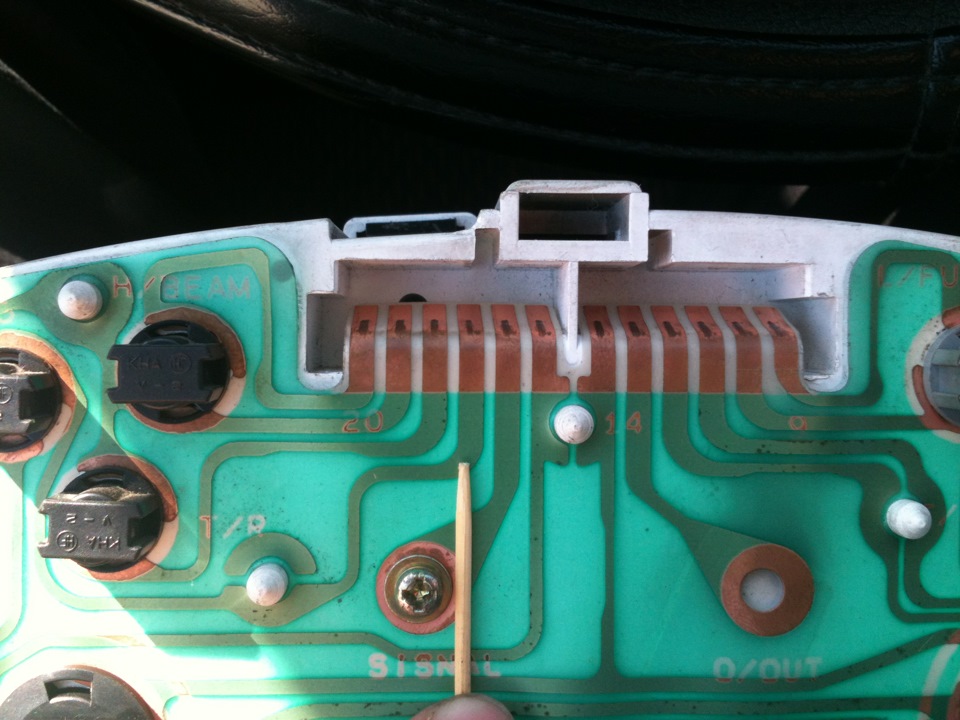

Що незрозуміла проблема о_О. на такій приладці лампа передніх ПТФ дійсно праворуч, щоб е запалити нунв подати на контакт 17 ( там де зубочистка ) плюс, який з'являється при включенні ПТФ. А ось що приходить з кільця подрулевого - це питання, по пам'я...
Сьогодні спробую зрозуміти що з'являється на цьому дроті під час включення, але коли я його подавав на 8-й контакт приладки, то лампа загорялася, схоже, що це + постараюся знайти контрольку і з'ясувати що там, потім відпишуся. Поки дякую за допомогу.
Не зовсім зрозумів що ти подавав на задній а передній на задній з переднього нічого не горить ... На приборці на 8 - передні ПТФ - можна прямо з перемикача ПТФ. реле задніх ПТФ. Якщо чогось не зрозумів, маякуй.
Це на польській приладці так, а на корейській ( тій, що у автора) ці лампи розташовані навпаки.
Ось про такий варіант я і прочитав мануал, і був на 100% впевнений, що за 15 хвилин все зроблю, але ... На 8-й контакт подав провід з кільця ПТФ (полярність не знаю), перевірив, все працює але загорілася жовта лампа ПТФ - це задні, вона у мене і прац...
(далекий і ПТФ перед- це різні лампочки) а як ти підключив кільце, коротко опиши схему підключення кільця (до чого запитав і який шлях до передніх ПТФ)?
Рівняння + або -? Я підключав свої проблеми не виникло.
Думаю що + тому що при подачі на 8-й контакт приладки все бл.
Спробуй мінус подати на індикацію передніх ПТФ
Де взяти - ПТФ? Як він подаватиметься при включенні? Чому все працює на 8-му контакті і лампі задніх ПТФ?
Спробуй просто подати - на індикацію передніх туманок, якщо запрацює далі думати.
а лампочка робоча? ато я було смажився з індикатором відкритих дверей а виявилося справа в лампочці. а для передніх птф я просто подав + на відповідний контакт і заробила
