25.10.2015_ГБО 4 покоління (Stag 200 GoFast)

/**/
Комплект:
контролер Stag 200 GoFast (перемикач LED200 )
датчик тиску та вакууму Stag PS-02 Plus
датчик рівня газу Stag триконтактний (WPGH-1)
редуктор Tomasetto Alaska до 123 к.С. (датчик температури 2.7кОм)
форсунки Valtek TYPE30 (3 Ом)
тороїдальний балон Atiker 42л
пластикова трубка

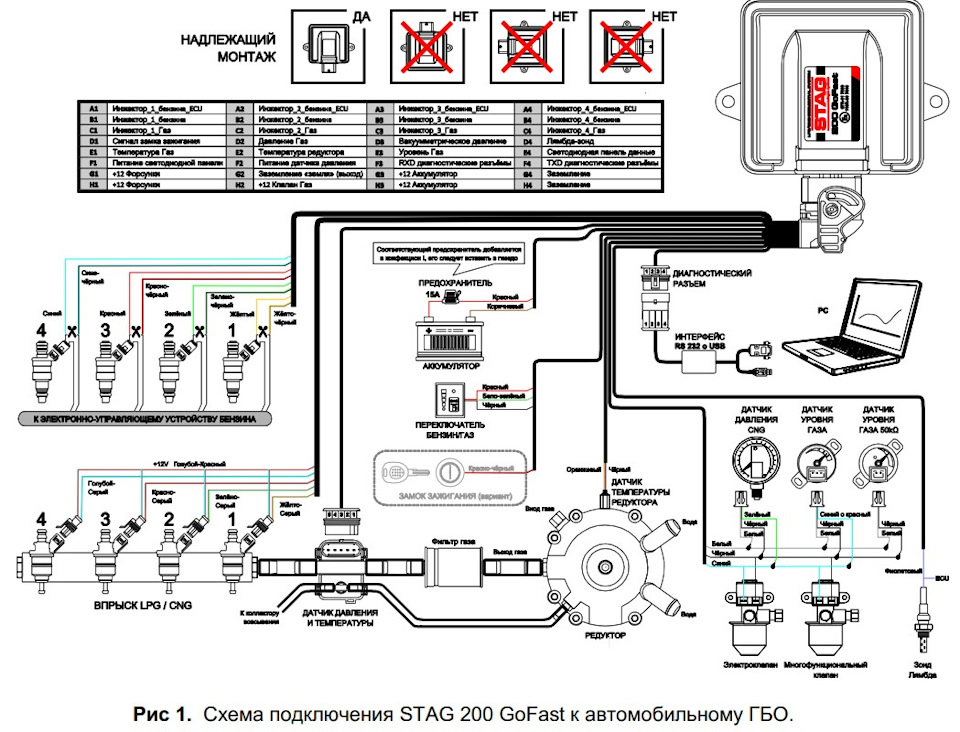

Встановлюємо все відповідно до схеми.

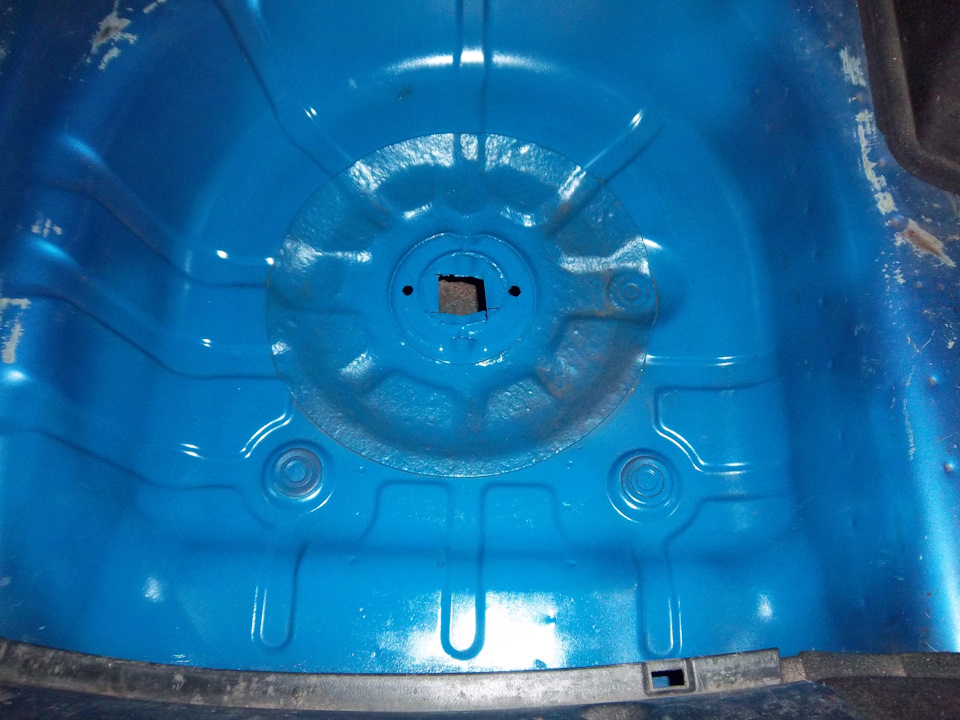

Установка балона замість запаски.Свердлимо два отвори для кріпленнябалона.Вирізаємо коло для підведення трубок (я зробив квадратболгаркою).Увесь відсік пофарбував.

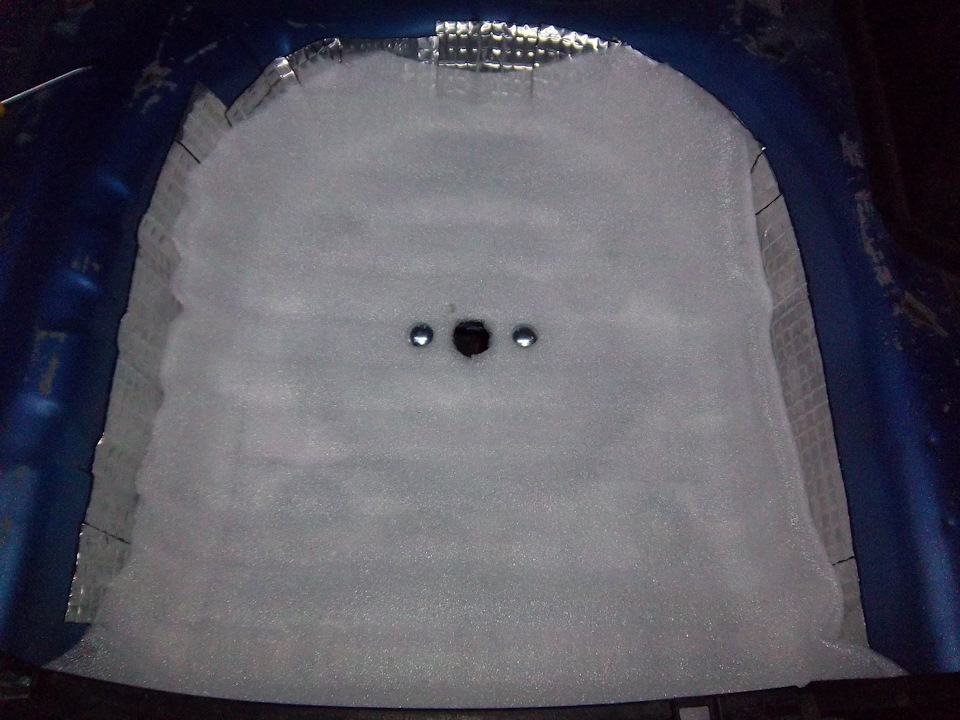

Проклеїв вібропластом і постелив підкладку для ламінату).

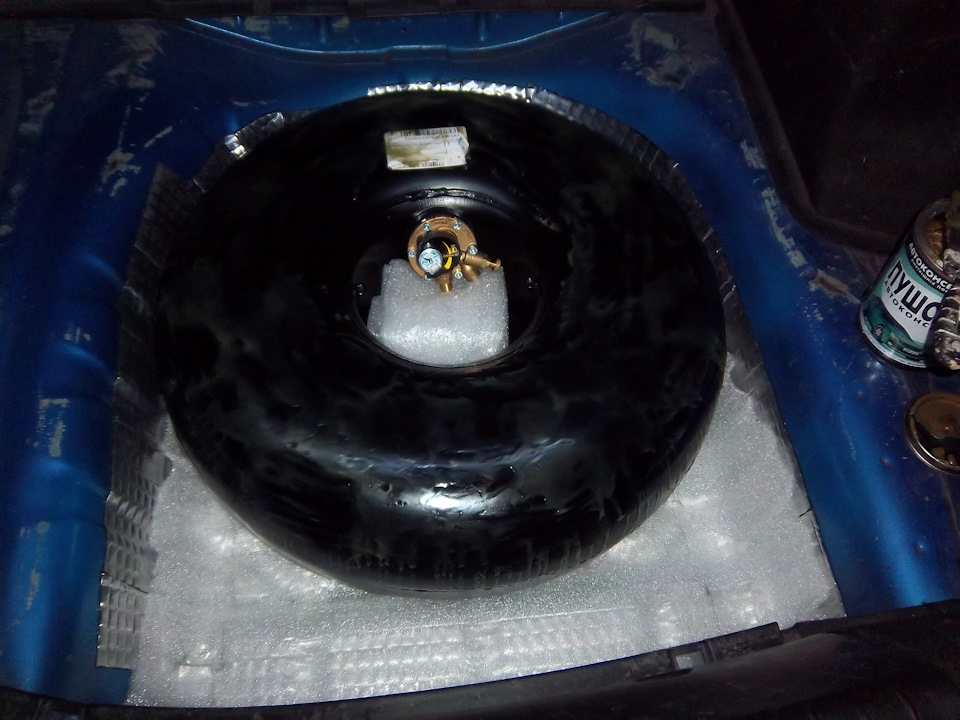

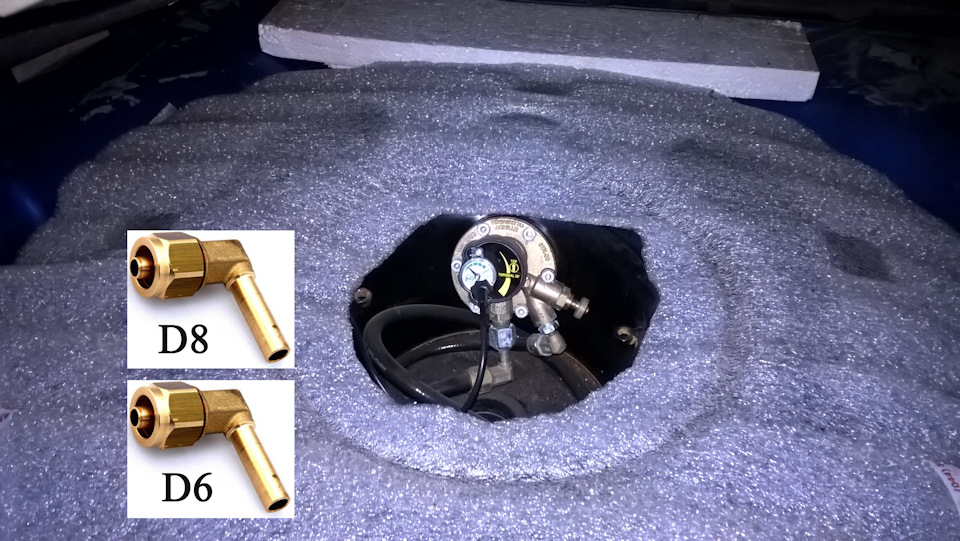

Обробив балон як знизу так і зверху пушсалом.Ставимо мультиклапан, затягуємо 6 болтів рівномірно. Трубки закріплюємо через кутовіфітинги і пускаємо вниз. Свердлимо отвір в бампері праворуч дляВЗУ, можливо зробити під бампером або в лючці бензобака, але меніздається такий варіант оптимальний. Підключаємо термопластиковутрубку FARO D8мм до ВЗУ через прямий .
Міцніть трубки до кузова. Перша трубка від ВЗП до мультиклапан (D8довжина 1.5м), друга від мультиклапан до редуктора (D6 довжина 5м).Зафарбовуємо балончиком і замазуємо герметиком. Ідеальне місце дляредуктора під розширювальним бачком, там є гайка і болт, задопомогою г-подібної пластини та пластини в комплекті він стає.Через кутовий фітинг підключаємо трубку подачі газу. При такомурозташуванні редуктор прогрівається синхронно з двигуном, патрубкиОЖ не заважають надалі, заміна фільтра та налаштування тискудоступна без зняття розширювального бачка. Підігрів робитьсяпаралельно на патрубках пічки. Червона – подача, синій – обратка.Шланг 1м діаметром 16мм. Контролер газу відмінно стає між блокомзапобіжників та бензиновим контролером. Кріпиться за допомогоюрівної та г-подібної пластин.
Все закріпив на самозатискні хомути.
Програмні налаштування.
