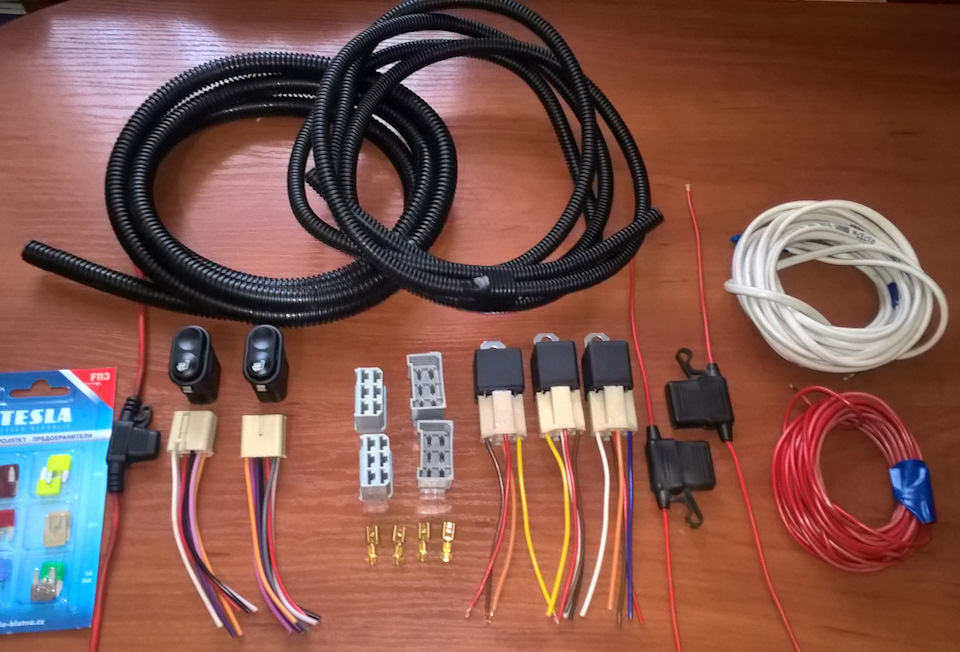

Підігрів сидінь універсальний (вшивний) комплект на два сидіння - 1шт.
Кнопка обігріву сидіння WTE 92.3709-02 - 2 шт.
Роз'єм кнопки обігріву сидіння - 2 шт.< br/>
Реле 4-х контактне - 3 шт.
Роз'єм реле - 3 шт.
Запобіжник підвісний з проводом - 3 шт.
Запобіжники Євро 5 А - 2 шт.
Запобіжники Євро 7, 5 А - 1 шт.
Роз'єм дроту мама 4 контактний - 2 шт.
Роз'єм дроту тато 4 контактний - 2 шт.
Провід перетин 1, 5 - червоний і чорний, для живлення
Провід перетин 0, 75 - різні кольори, для керування

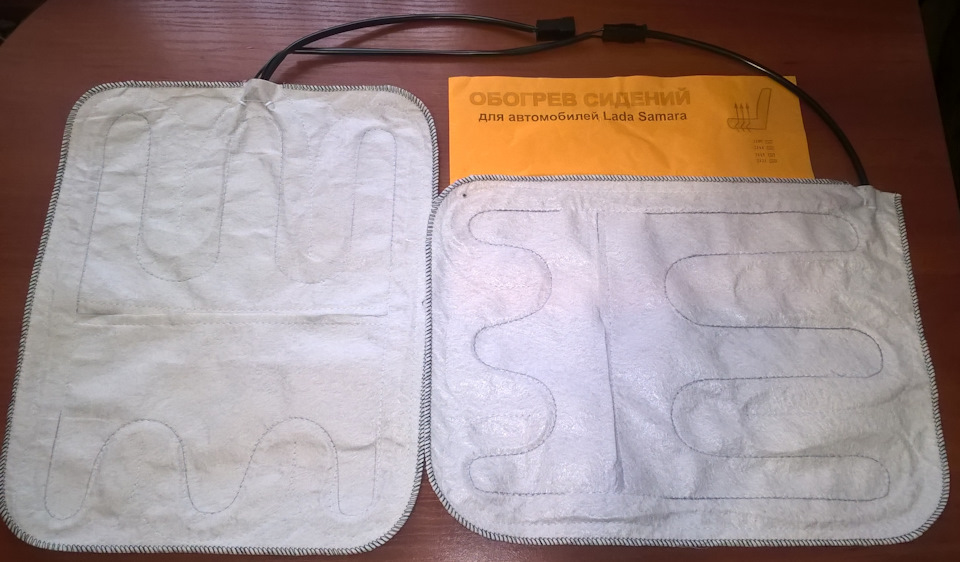

Монтаж матів:
Рідні чохли тримаються металевими кільцями, їх усі кусачками зняв, потім кріпив стяжками. Мати підігріву пришив ниткою.

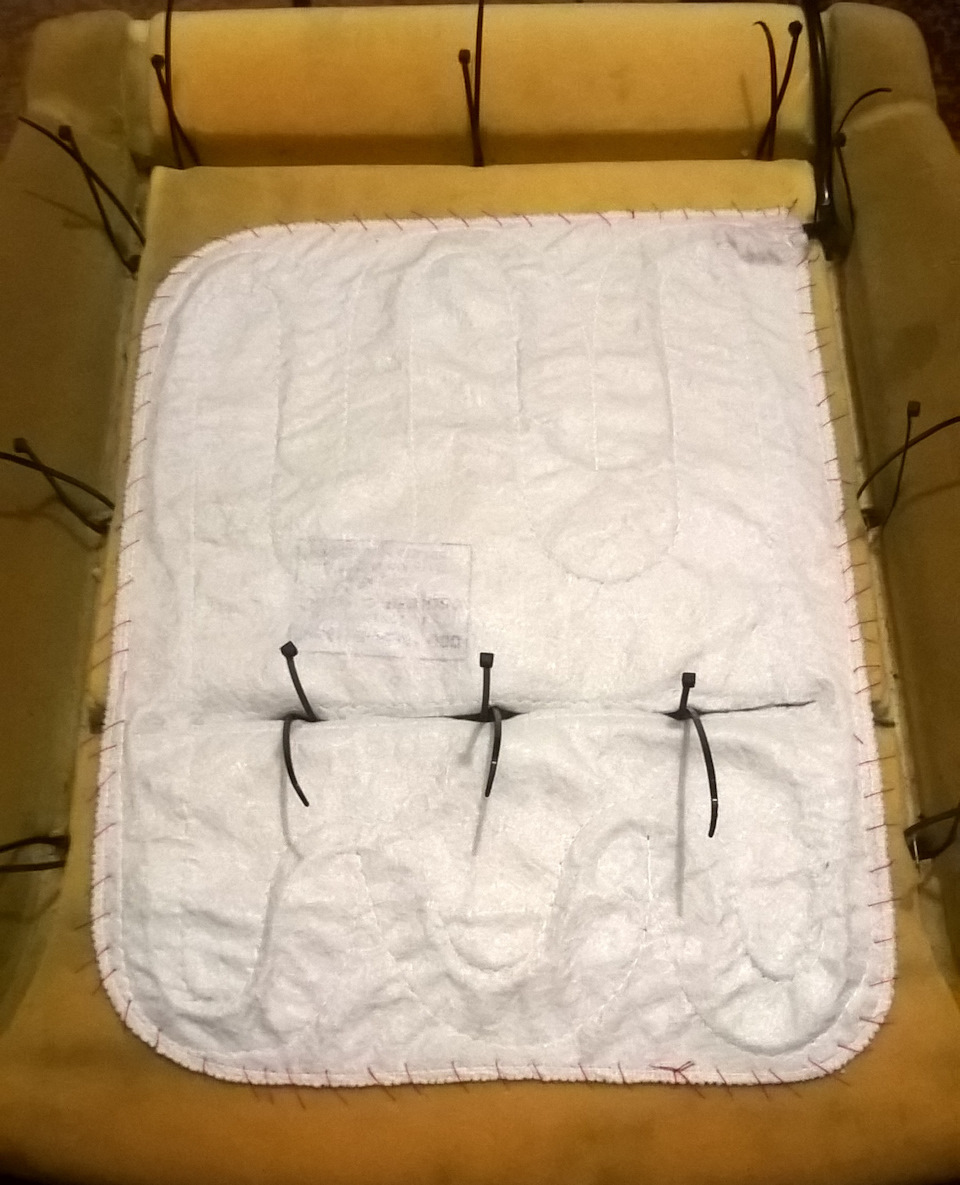

Сидушка

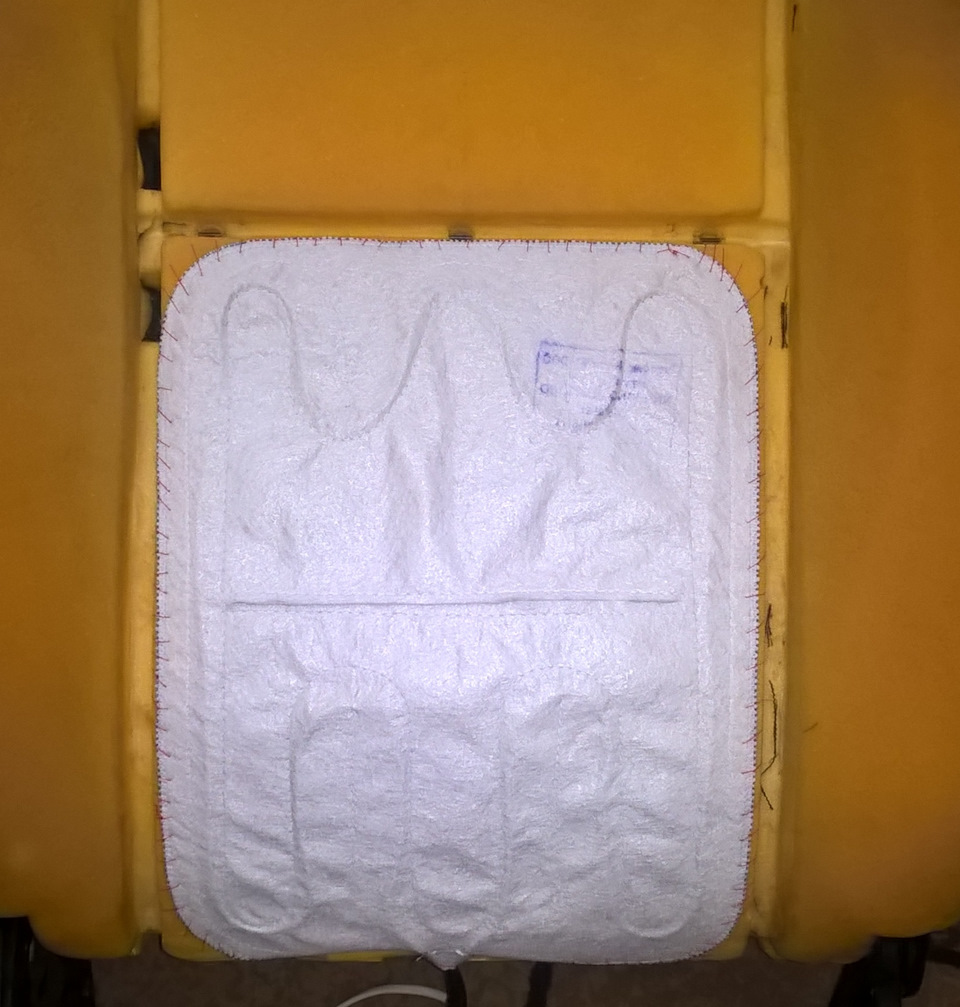

Спинка

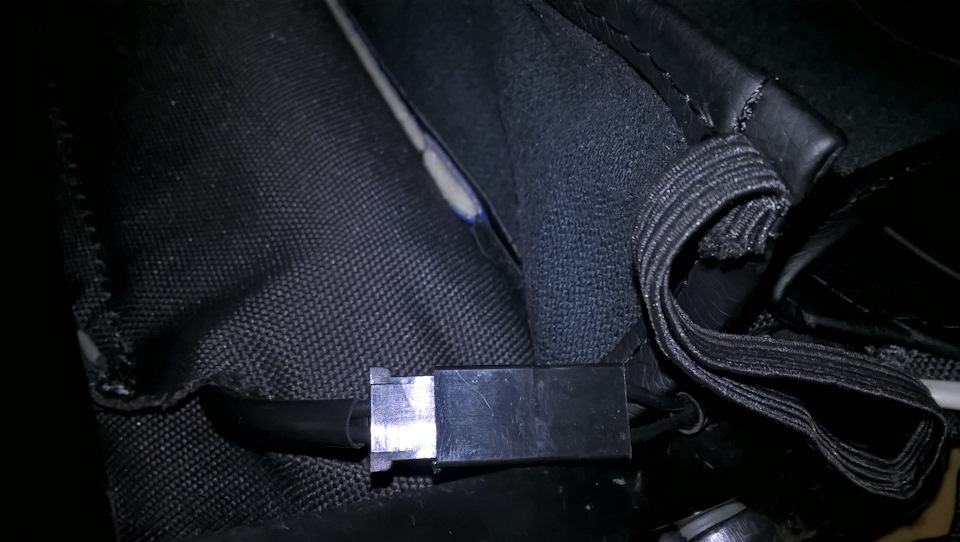

Роз'єм спинки з сидінням.
Основний провід підключення подовжив.
Проведення:
Плюсовий провід від АКБ проклав у готовій додатковій гофрі, якуробив раніше для ГБО.
Проведення від кнопок до реле.
Споживання струму для одного сидіння 2, 28 А.
Рознімання із запобіжником на 5А під сидінням.
Монтаж кнопок:
Ідеальне місце біля магнітоли.
Спочатку маленьким свердлом, потім ножем вирізав і напилкомвирівняв.
Як рідні. :
При включенні запалювання живлення подається на один із силовихконтактів реле та на контакт 1 кнопок. Система готова доувімкнення. При натисканні на один бік клавіші живлення черезконтакт 2 кнопки подається на реле. Реле замикає силові контакти таподає живлення на обігрівач сидіння. Після відпускання кнопки релене вимикається, а підтримує саму себе у включеному стані череззамкнуті контакти 3 і 7 кнопки. При натисканні на інший бік клавішіконтакти 3 та 7 розмикаються, і живлення реле припиняється, воновідключається та відключає підігрів. Також живлення релевідключається при вимкненні запалювання і вже не вмикається принаступному включенні запалення, поки не натиснути кнопку. Контакт 6кнопки НЕ використовується.
Індикація:
Коли замовляв нові шкали панелі приладів, відразу додав значок "підігрів сидінь".
< /
Світиться як від водійської так і від пасажирської сидінь. Кнопкайде з зеленим підсвічуванням, перепаяв на синій. Працює якпідсвічування від габаритів.Результат:Крім рідної обшивки сидіння, одягнені ще чохли з екошкіри.
Задоволений на всі 100%. Не нагрівається у зоні "небезпечної длячоловіків". Максимальне нагрівання відбувається в місцяхпритискання, тобто там, де тіло. Взимку:поки авто прогрівається дотемператури вкл. ГБО, 35-40 град., сидіння встигають злегканагрітися, як мінімум йде жорсткий мороз з екошкіри (5-15 хв., Залежно від темп. Середовища), сідаю і ще їду хвилин 5-10, потімвимикаю.






Коментарі20
як працюють елементи підігріву, через 3 роки? нічого не перетерлося? замовив собі такі ж.
Все працює так само, нічого не перетерлося.
Це добре!
А як зробили, щоб на приладці відображався включений підігрів? Замість якого індикатора і де замовляли шкали?
Індикатор зліва найнижчий, замовляв на TransAutoDials. Які контакти вже не пам'ятаю, продзвонював, припаяв окремо фішку.
привіт, у схемі вказані діоди, можна без них? і які вони? або вони тільки для прибирання?
Привіт. Діоди виключно для приладки, без них однією кнопкою буде включатися два підігріву. Можна їх не ставити, якщо немає реалізації на приладку.
дякую, правда ще не зрозумів як реле саме себе підтримує через к3-7, реле ж вимикається до3-7, розривом маси
а які розміри підігріву?
От цього не підкажу, не заміряв.
ще одне питання. купив все згідно зі списком, але кольори проводів на роз'ємі для кнопки трохи відрізняються. усередині на кнопці є номери контактів, я можу їх використовувати згідно з твоєю схемою, ігноруючи кольорове маркування? (кнопки купив як у тебе)
Так, підключається все лише через номери контактів, кольори проводів не мають значення.
Дякую)
Підскажи, чому у тебе фішка на 4 контакти, адже на підігрів потрібно дати + і -?
Правильно, на підігрів потрібно тільки плюс і мінус. Інші два дроти у мене йдуть на підсвічування ніг задніх пасажирів - https://megadriver.org/p317888-09082018-osvitliuvalna-noga-nazad
спасибі велике)
5 балів за схему! Дякую за посилання, detali один з улюблених магазинів, але ось на грілки і потрібні кнопки не потрапляв якось) Грелка-накидка яку користую зараз переїде поки що на заднє, а вперед буду створювати таке ж, залишилося придумати де в Ла...
Опір підігрівів випадково не міряв? Я на круз поставив такі і не гріють ...
Ввечері поміряю, скину
Спс.
