Електронне реле двірників Жигулі (Ваз2103) з регульованою паузою

Значить зібрав даний девайсик вже давно. Просто не було можливостізняти на відео результат. Власне результат дивимося. Якщоподобається тоді опис створення нижче.

< br/>

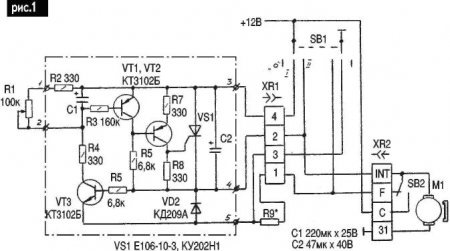

На просторах інтернету вже давно є така схема, яка свій початокбере ще з якогось журналу часів СРСР.Ось сама схема так як вона є вмережі.
є така Увага на схемі помилка---Транзистор vt1 і vt2 кт3107

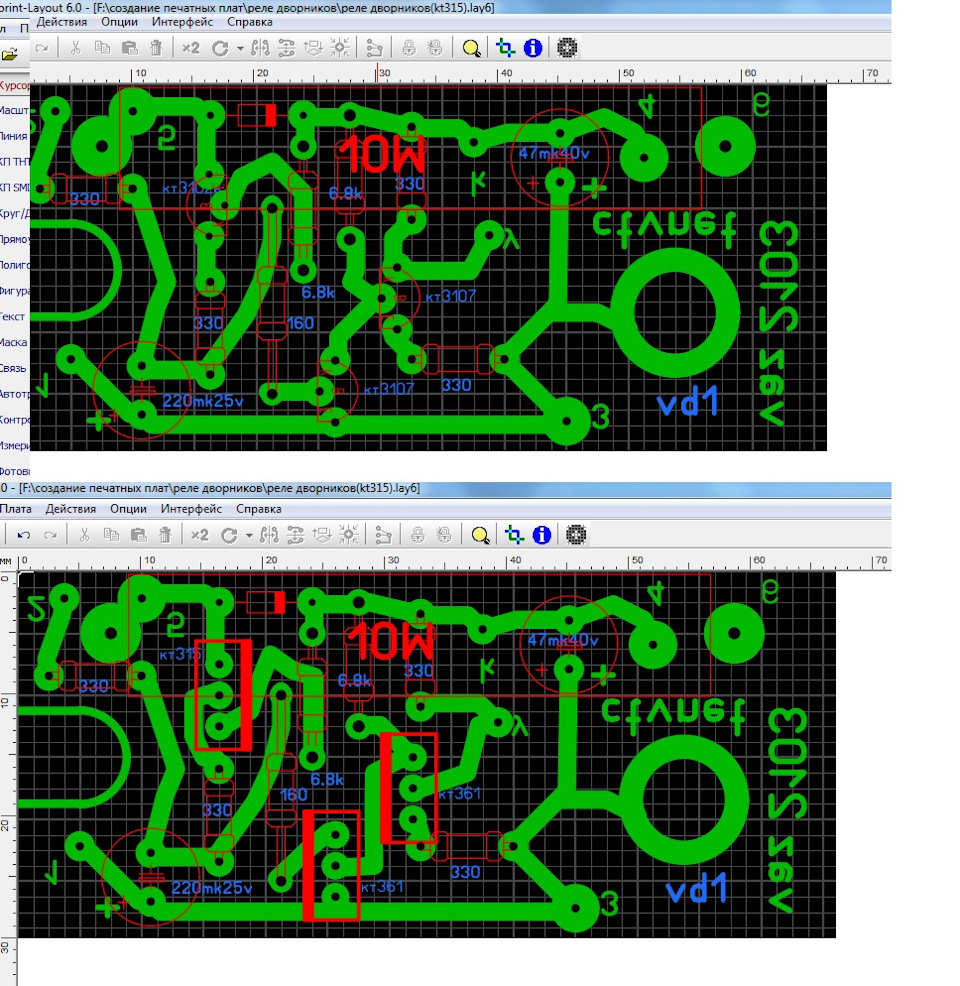

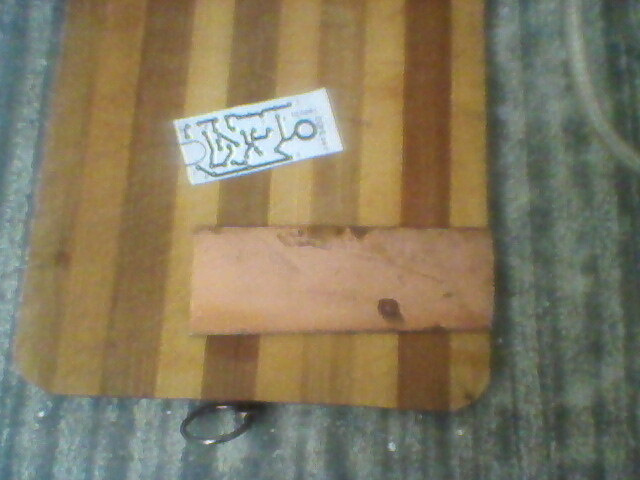

Сама схема у двох варіантах:під різні транзистори. Повторюватися..Значить плату труїв аптечним способом.Робив розчин перекис водню (заптеки) 100мл + столова ложка лимонної кислоти (вдома).Розмішав упластиковій коробочці.Сам розчин трохи підігрів для прискоренняреакції.Саме травлення було довгим.Дуже довгим. Та нічого. Першогоразу зійде. Фоточки

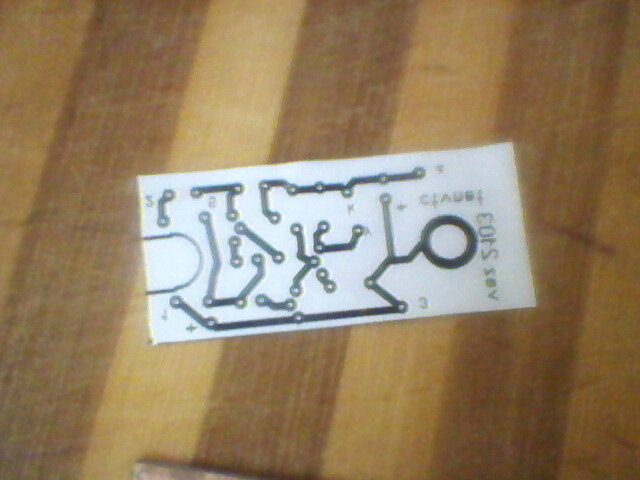

плата. br/>
Які потрібні деталі:
транзистор-вар1:кт3102 1шт, кт3107 2шт; (вар2--кт315 1шт, кт3612шт);
/>
тиристор-ку202 1шт;
діод-кд221 (кд208, кд209, кд105) 1шт;
резистор- 330 ом 4шт, 160К ом 1шт, 6, 8К ом 2шт
потужний резистор типу ПЕВ-10 4, 7-10 ом 1шт (у моєму випадку менідали 10 ом),
змінний резистор 100К ом 1шт (хоча для більш плавного регулюванняпаузи) думаю підійде і в районі 50К); конденсатор - 220мк 25в 1шт, 47мк 40в 1шт. Якість фоток не ахті.Да не важливо.На фототранзистори кт315
тиристор ку202
це 10вт потужний резистор ... За схемою в неті його (там такнаписано) не ставити. Ага ну да прям зараз) Раз написано що засхемою є -- значить ставимо. Лудимо плату ... Розпаюємо плату. Попочатку (як і завжди з першого разу) не вгадав я із транзисторами.тому довелося перекручуватися, підгинати ніжки щоб спаяти. І якрезультат плата не працювала.
1
Переробив.
придбав ПОТРІБНІ кт3102 та кт3107 і вуаля…на відео))))
Значить готова плата влазить у корпус рідного стандартногореле…
готове реле

сам регулятор виносний…

< У 100к ом
релі встановлено на всьому законному місці.
саме реле встановлено на своєму місці. Регулятор (поки що)намотаний на кожух керма. Ще не придумав йому місце. Швидше за всена кожусі біля самого перемикача… І найголовніше (для мене) вонобеззвучне… НІ НІЯКИХ клацань… це сама статтяelectroscheme.org/135-jel…telja_dlja_zhigulejj.html
це плати--кт3102--yadi.cz/d/31qlCm76v4Dyg
кт315--yadi.cz/d/MDJCOJ8lv4DwQ
