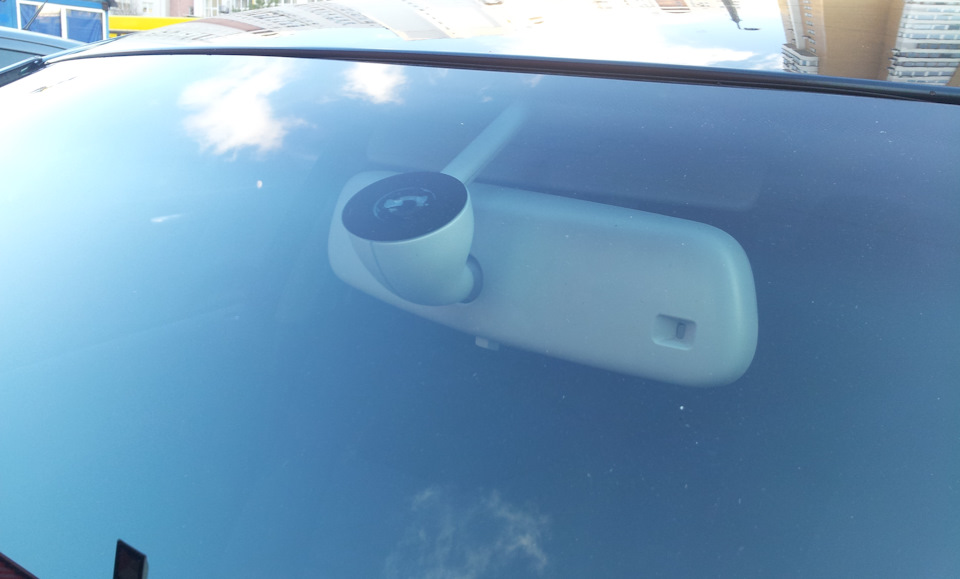

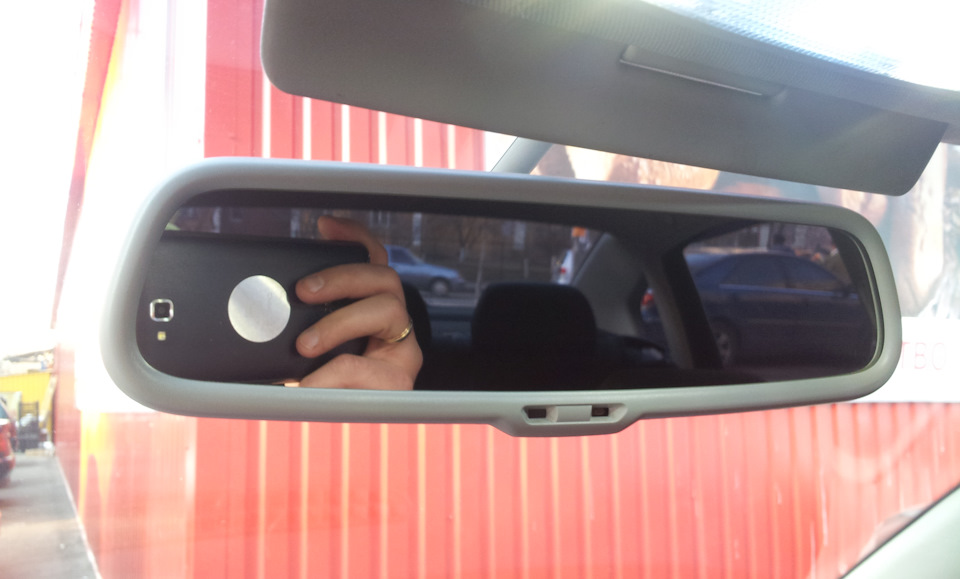

Доукомплектував HULK'а датчиком дощу та дзеркалом з автозатемненняма- ля "W8" (такі дзеркала відрізняються підсвічуванням консолі кпп, мають кнопку примусового відключення та індикацію роботи), ставилися на пасати з 2004 року. Umatn1k; )
На драйві знайшов статтю з описом подібної доукомплектації.Дякую, за виконану роботу — AltermannSKO< /b> Статтяхороша! Єдине чого мені не вистачило для повного розуміння установки- це як по штату лежить проводка.У своїй статті я постараюсярозкрити саме це питання.
Я не став морочитися зі спилюванням старого кронштейна, поліруванням скла і вклеюванням нового кронштейна — змінив лобове (давно було пора).Проводку замовив з розбору (тільки стельову)..

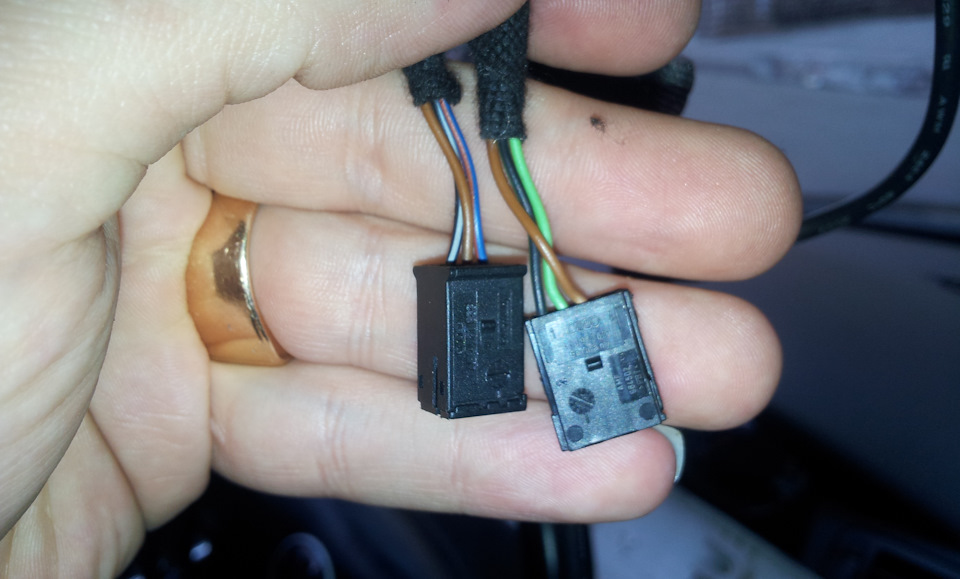

Правий:зелений, чорно\зелений, коричневий - це для датчикадощу.
Лівий:синьо\червоний, чорно\білий, коричневий - це дзеркало.
Коричневий на обох роз'ємах звичайно мінус, в джгуті з'єднується іспускається одним дротом (точка маси за рукояттю відкриттякапота).

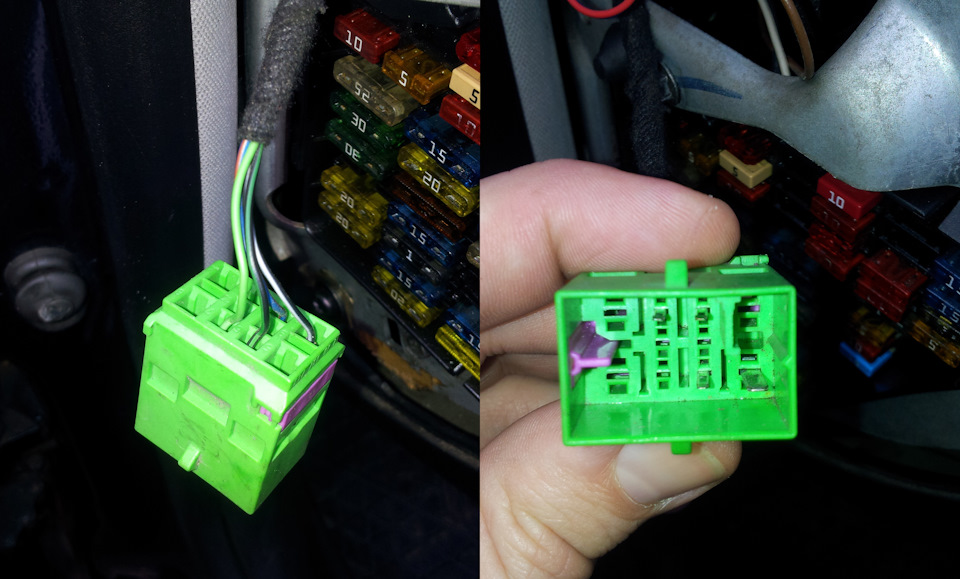

Загальним джгутом проводка йде на блок роз'ємів за накладкою білялівої ноги водія. Тут відразу скажу, що роз'єми бувають двох видів (залежить від року випуску)., Довелося зрізати Т10 і перепинати нановий.
Новий роз'єм збірної, складається з роз'єму типу Т15 і трьохконтактної частини. Кріпиться і новий і старий додатковою колодкоюна загальну планку. Роз'єм "мама" (від стельової). Номери нафото.

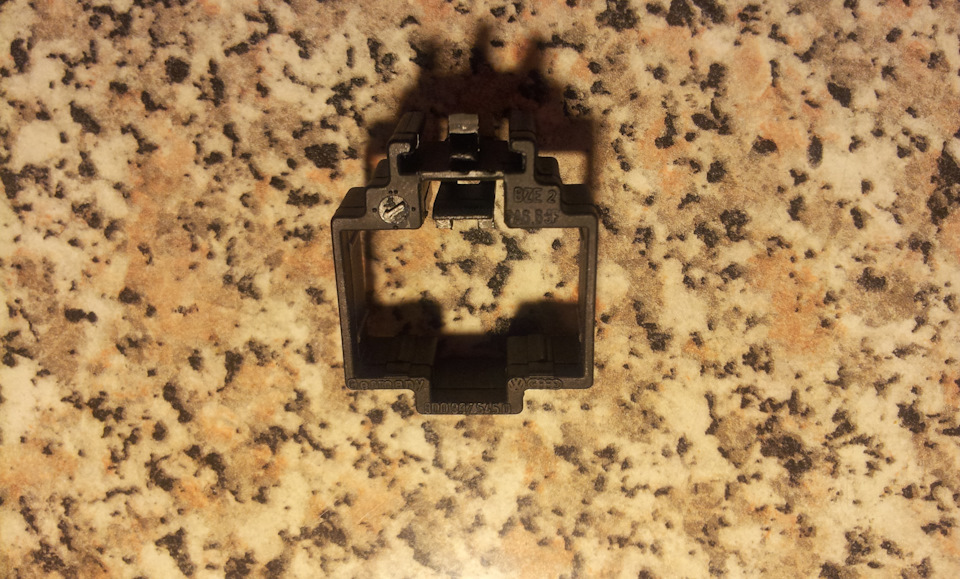

Запчастини на фото:084005Рознімання "тато", веде проводку в загальний джгут. І після роз'ємузмінюються кольори!
Зелений стає чорно\жовтий і йде 14-й пін колодки реле.
Чорно\зелений стає синьо\жовтим і йде 10-й пін колодки реле.Колодка під 192 (старе 377) реле
піни в колодку Чорно \білий стає чорно\синім це "плюс" відзапалення, йде в загальний джгут. Його я кинув на ногу х75.
Сине червоний залишається в тому ж забарвленні (це провід "плюс"від заднього ходу), по штату теж йде в загальний джгут, але я взяв зкрайнього синього роз'єму (на тому ж блоці роз'ємів за накладкою улівої ноги водія). >
Підсумок:
Схема:
>
Велика подяка тим хто допомагав знаннями та пошуком! Особливо двомСерьогам та Назару (Baltazzor та Umatn1k, nazarZP )! Ця нова без вас би не з'явилася! Дякую, щодопомагаєте, витрачати сили та гроші в мій антиквар)))
У мене все, далі буде…
< /
