USB-порти та бездротова зарядка в консоль. Реєстратор до плафона освітлення.

Давно хотів позбутися проводів у салоні від реєстратора, а заразомі звільнити розетку від китайської usb-зарядки розгалужувача. Такожвирішено було додати трохи сучасних технологій у виглядібездротової зарядки у свій холодильник на колесах .
Реєстратор

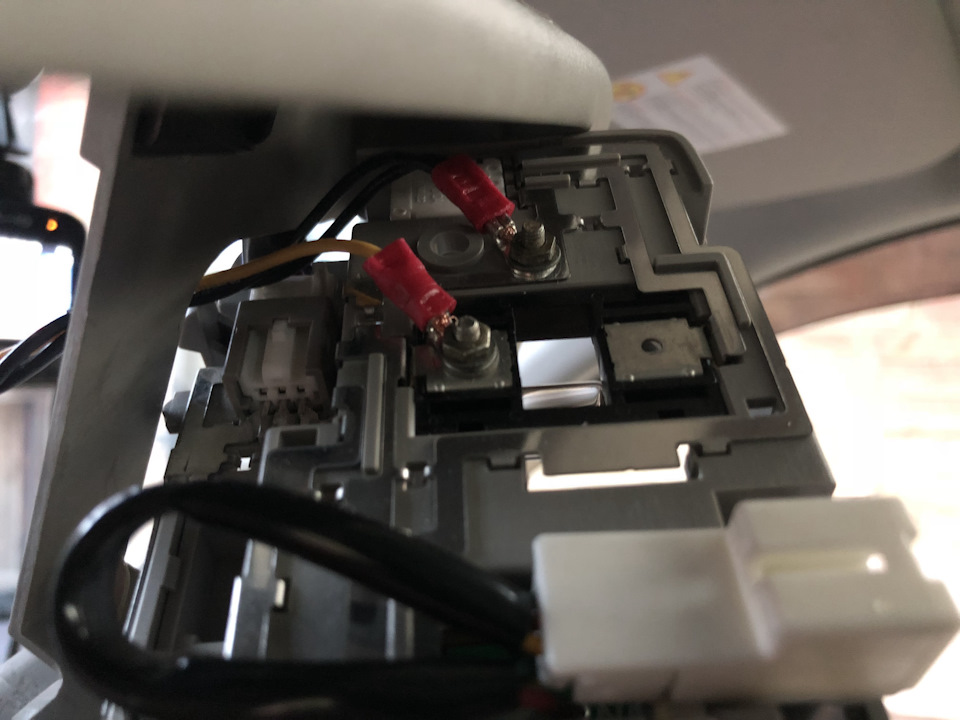

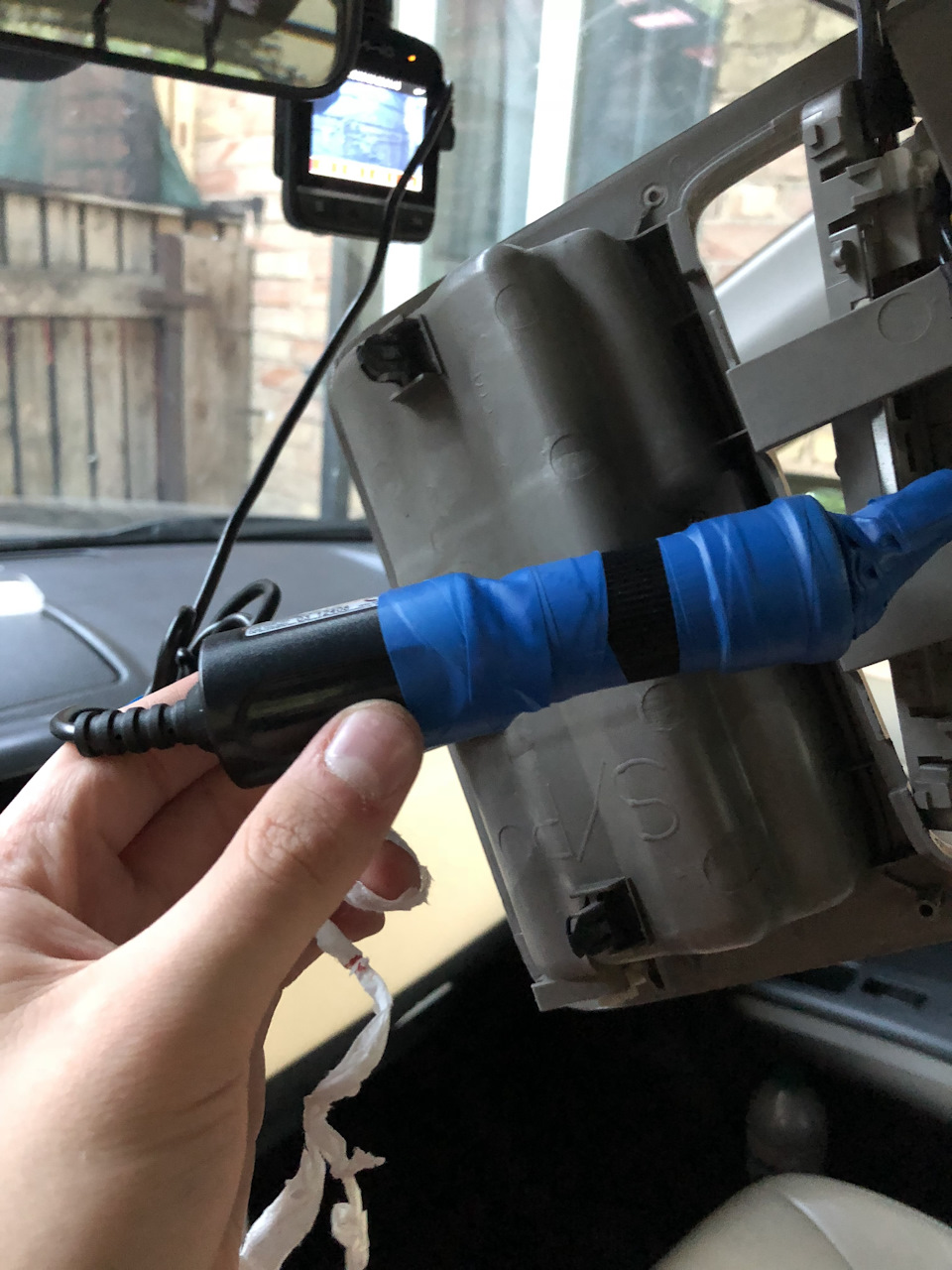

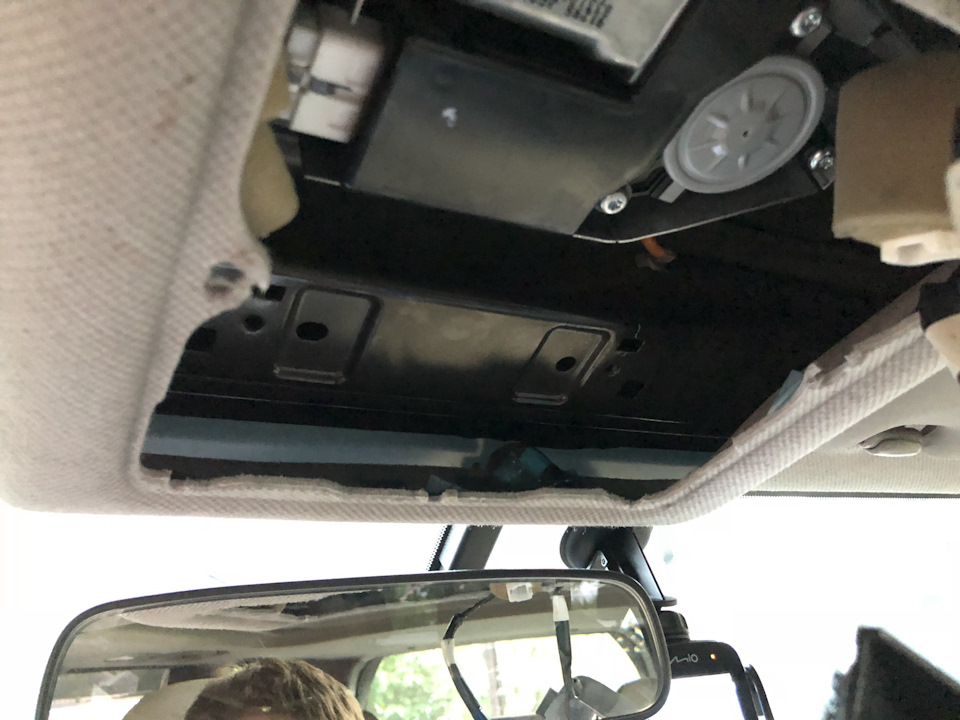

Почав я з того, що за мотивами запису DustKiller сховав БП відреєстратора в плафон, на відміну від версій без люка, скажу вам, було непросто його туди помістити. Мабуть на СТО вже лазили підстелю, на прохання перевірити антену, та ще й дуже неакуратно.Простір над плафоном, у комплектації з люком дуже обмеженийПовторив досвід DustKiller -а, використавши стандартний сокетавто-розетки і модифікувавши основу плафона підключив. На фото 😄)Попередньо ще просунувши всю цю справу під склом, вийшло це дужелегко.
Безпровідна зарядка та USB-розетка
Після реєстратора, я взявся за бездротову зарядку та USB. Буликуплені Molex Micro-fit конектори, ізольований 2-х контактнийавто-конектор та власне usb-розетки замість порожньої кнопки тамодуль зарядки на Aliexpress. Також був куплений 12-5В стабілізатору компаунді, які продаються на кожному розі.

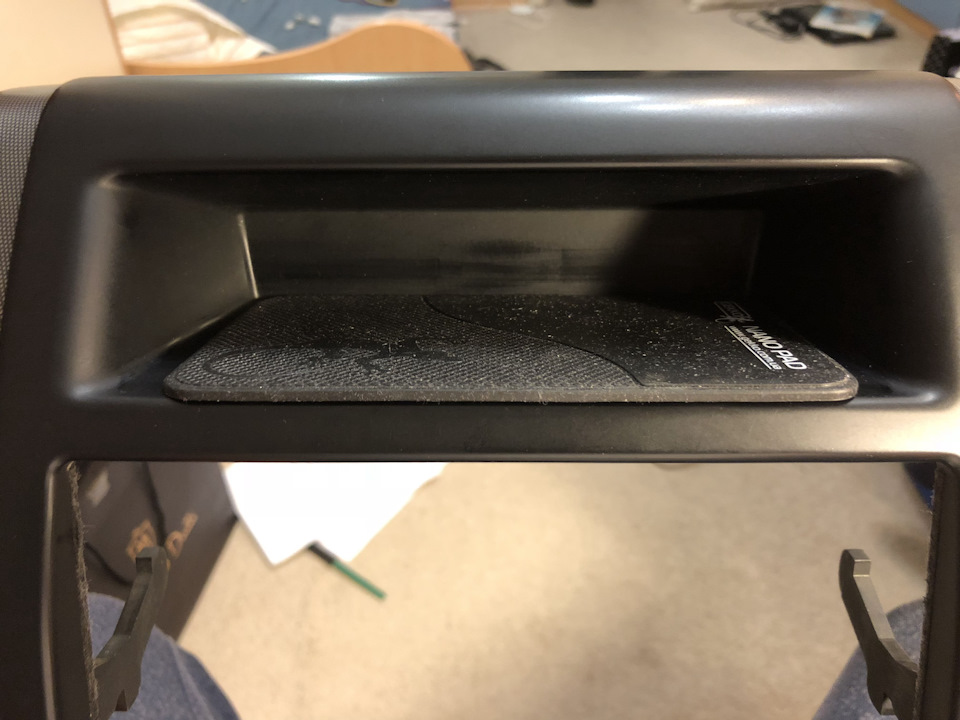

Знявши консоль, я почав приміряти зарядку на місце.

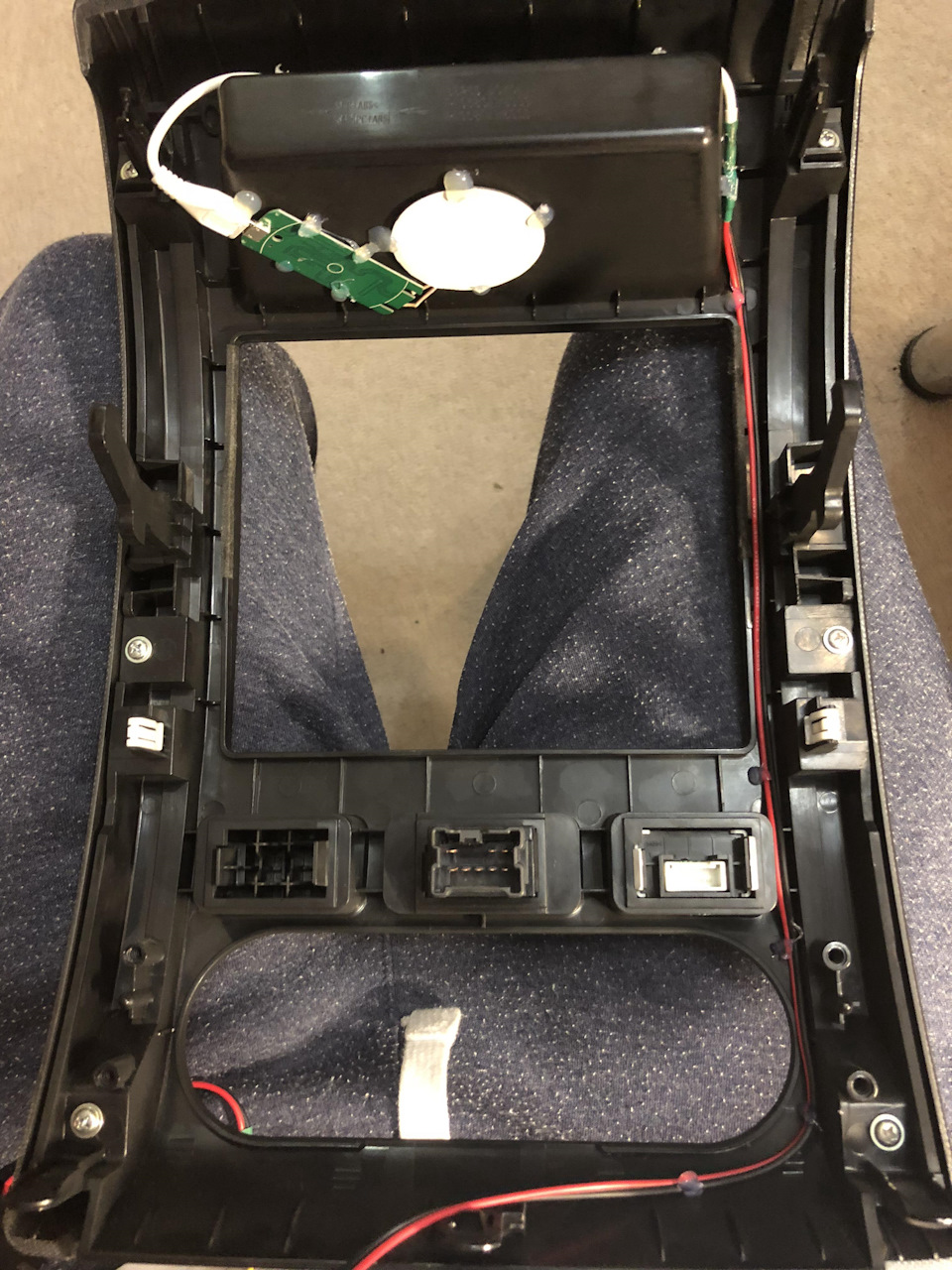

< Зарядка на своєму місці, закріплена силіконовим клеєм Далі, язняв кожух з кнопками над коробкою, вставив в нього кнопку з usb, довелося трохи допрацювати надфілем, але там за місцем ясно що іде. До штатної проводки прикурювача все підключається паралельно, коннектором зазначеним вище. Вийшло забагато з'єднань, зате всеможна відокремити один від одного за секунду. Зачищаємо дроти всередині, складаємо навпіл і обтискаємо. br> З іншого боку, доспоживачів, робимо таку розвилку, теж з конекторами.
Розпаролелюємо розетку та зарядку

Підключаємо та збираємо все назад

Ось як виглядає розетка на штатному місці

> Демонстрація роботи бездротової зарядки з iPhone 8.

У результаті отримуємо:зручна зарядка для телефону відсутністьзайвих проводів в салоні, і вільна 12В розетка . Швидкість зарядкизанизька, за 10 хвилин заряджає на 7-8% при 50% початкових, можливозаміню на щось дорожче з того ж Ali. Працездатність перевіриввласне на iPhone 8 і ще Samsung Galaxy S7, але потрібно було знятичохол.
