Усім привіт.
Тим хто за мною стежить, знає що я шукав (збирав ) повний комплектштатної навігаційної DVD-системи + аудіосистему для пасажирівзадніх сидінь + Bluetooth®
Все це пропонувалося штатно, та й у Ford Mondeo 3-го поколіннясередини 2000 -х років.
Нарешті через рік часу мені вдалося зібрати повний комплект, асаме:
● ГУ (Denso ) Ford DVD Navigations-system Touchscreen
● DVD + CD чейджер
● Центральну консоль під ГУ разом з рамкою
● Цілу GPS антену з проводкою
● Блок Bluetooth разом із проводкою
● Мікрофон штатний
● Аудіосистему для пасажирів задніх сидінь разом із проводкою
● Коса для з'єднання — ГУ ( Denso), Bluetooth, мікрофона, аудіосистеми для задніх пасажирів
Власне коли все зібрав, вирішив подивитися як воно стикується одинз одним:

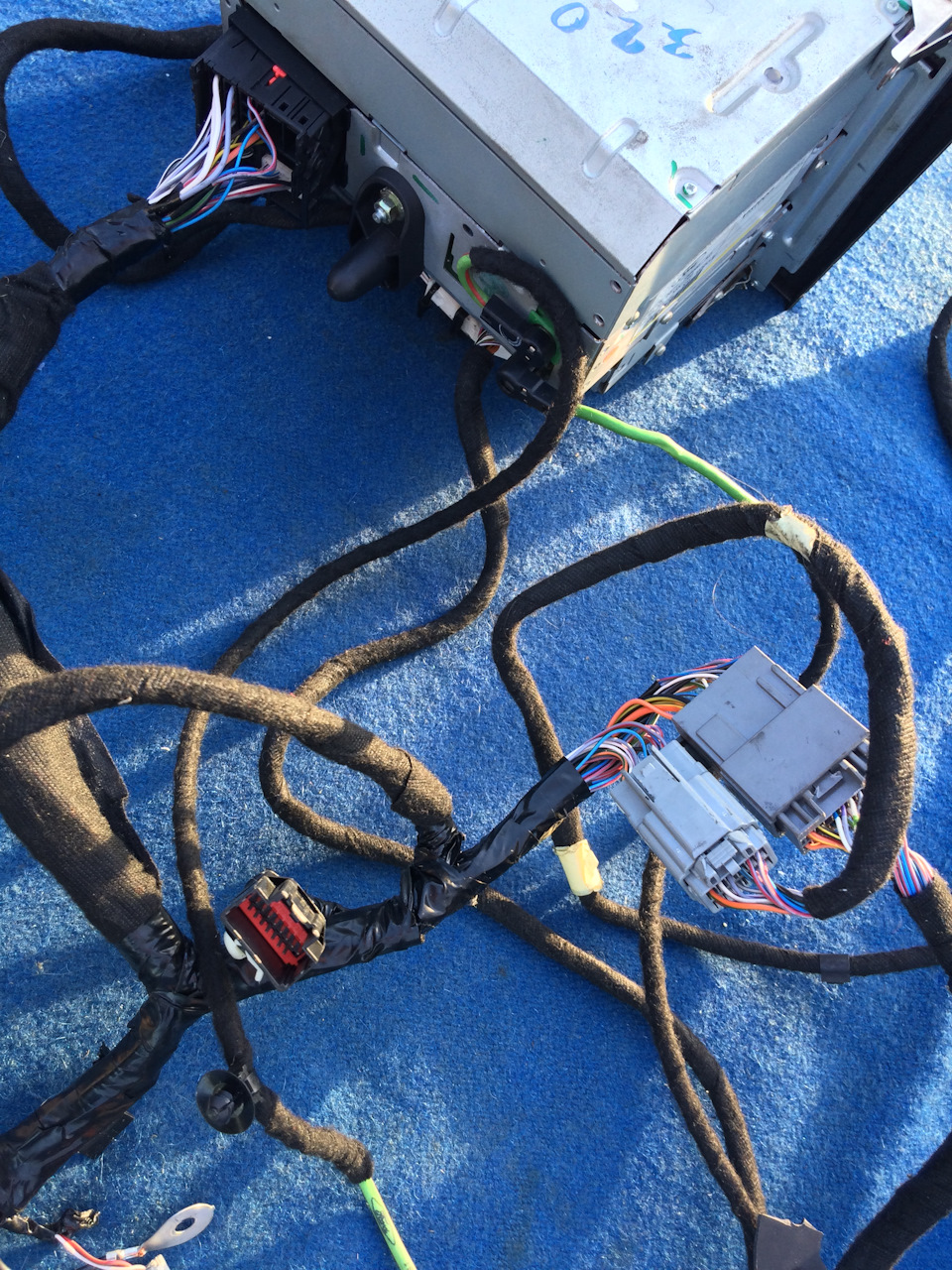

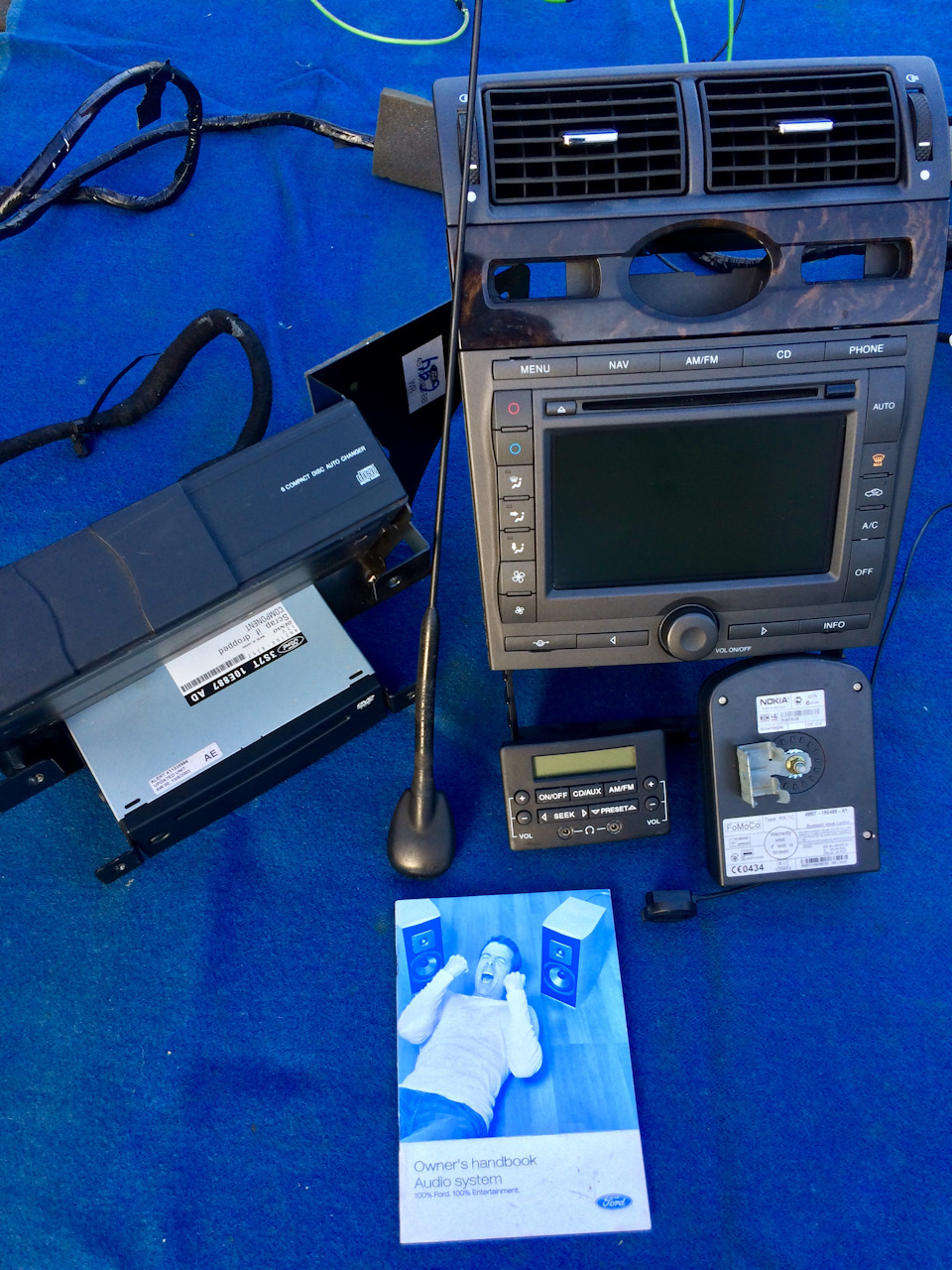

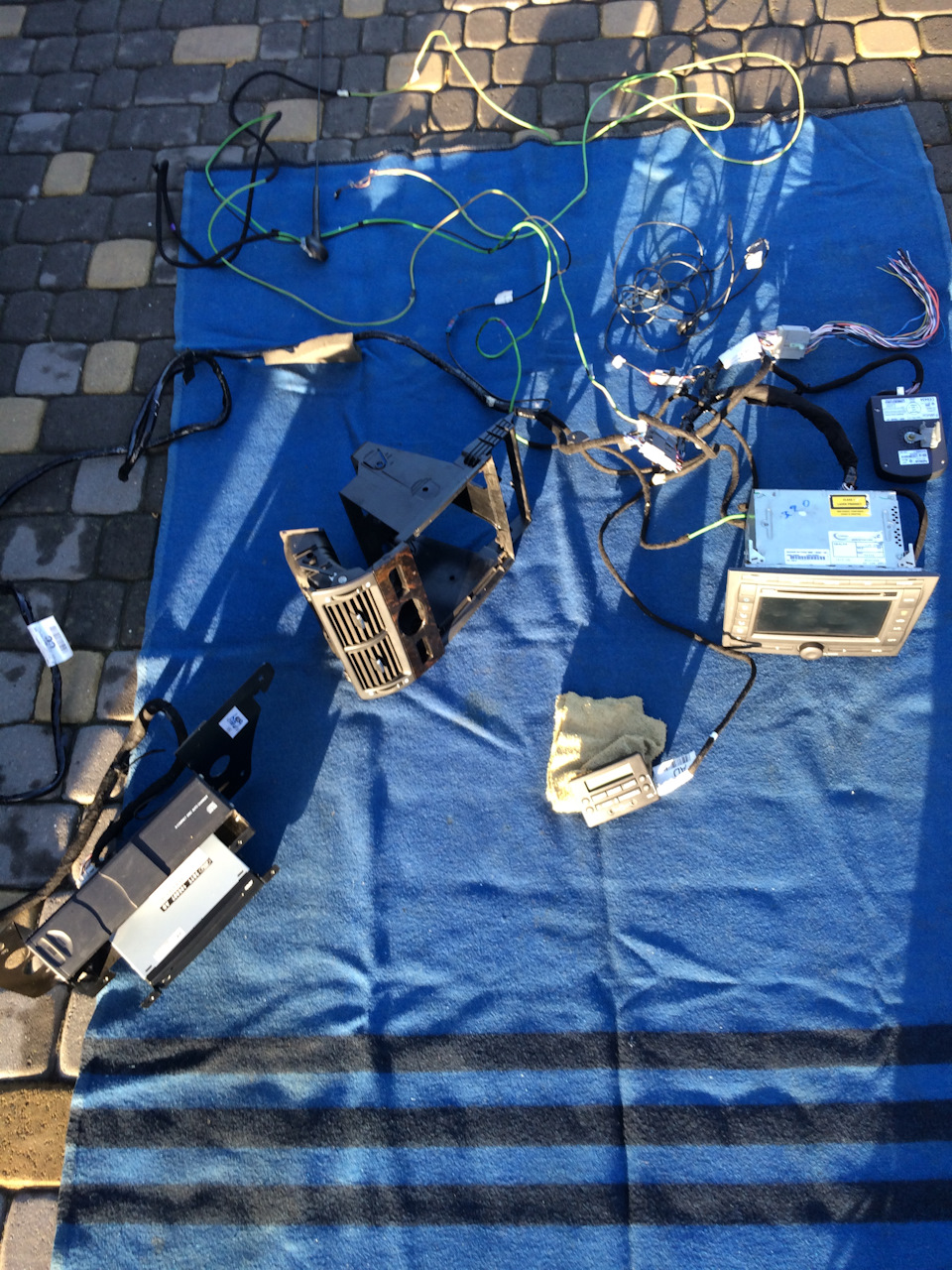

> Комплект у зборіУ зборі з проводами

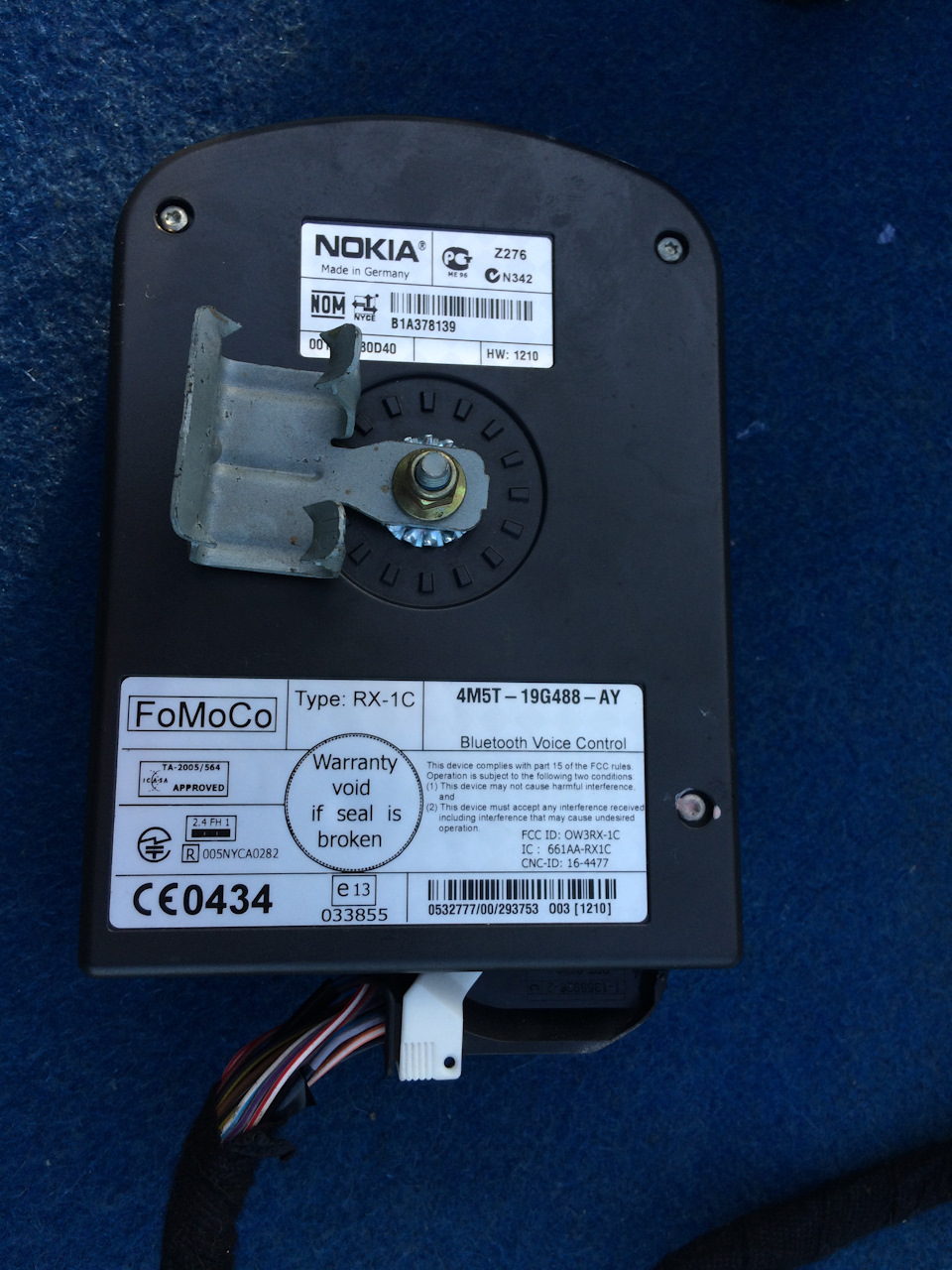

Модуль Bluetooth
Недостатня та рідкісна коса

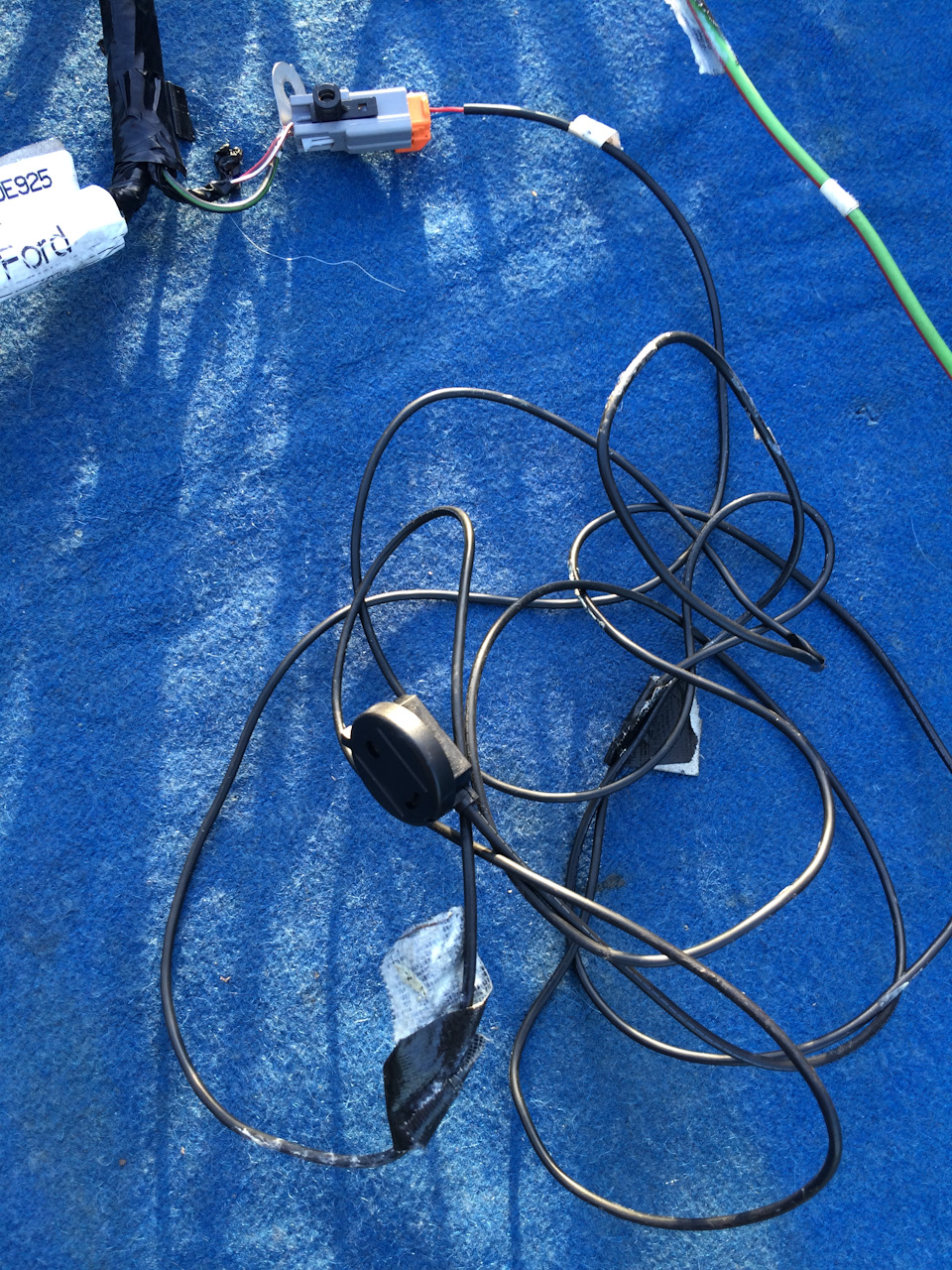

Штатний мікрофон
GPS антена в живому стані, що є великою рідкістю
За встановлення:
Хотів зробити так як із заводу, інфа тут на Ford Wiki.
Начебто все просто, більшість проводів однакові за кольорами, аледва або три піна не знаю куди встромити і ГУ не запускалося ...вирішив відкласти справу ближче до літа, коли буде тепліше, іпідключив за простим старим методом, 6 проводів від фішки Densoпідключити до фішки (квадлок) штатного ГУ (у моєму випадкуSONY)
1) + оранжевий з жовтою смужкою підключити до проводу оранжево зчорною смужкою.
2)— чорний з жовтим до чорний із зеленим.
3-4) CAN H — CAN L синій із червоною смужкою та сірийіз червоною смужкою підключити до синього та сірого.< br/>
5) ILL синій з чорною підключити до синій зчорною.
6) ACC жовтий із синім до жовтий із зеленою.
Підсумок магнітола працює, всі динаміки, в т.Ч. І AUX, а також MP3грає і на цьому поки що все. Оскільки йшло із заводу, щоб задіятимою косу більш детально вивчатиму питання.
А поки що так:
Чекаю верхню рамку під алюміній
Їдемо далі.
Коментарі17
Круто! Дорого-багато, виглядає вогонь.
Ммм, цікаво-привабливо, звичайно. У мене, правда, Блаупункт - чи потоваришує?
Звичайно потоваришує. Системи ідентичні.
Чудово вийшло. А не підкажете арт звичайної антени яка на дах ставитися?
Фото можна?
Завтра. Фото на іншому комп'ютері.
Крутяк! Будеш ставити - зафоткай, будь ласка, дах у місці кріплення антени ... У мене стара антена там прикипіла, що фіг зараз розбереш - де ошметки антени, де чисто корозія, де дах ... А так - лежить і чекає свого часу гпс -підошва для антенки теж (=
Ок)
У мене є рамка алюмінію на годинник. Якщо треба - скажи
Під денсо?
Так вони начебто однакові
Ні, у мене стоїть алюміній від титаніум х. У денсо вона ширша на 3мм
Зрозуміло. Ні. У мене звичайна.
Погляньте зазор який залишився між рамкою та ГУ
У мене є панелька Денсо, колір - світло-сірий алюміній.
Шкода далеко (
Агонь 👍. Але видосики все одно не вийде дивитися (Через це я передумав її брати поки. Якщо знайдеться рішення, може надумаю)
