І так почнемо, але спершу висловлюю величезну подяку Сергію зМурманська телефону з ним перевірили згідно зі схемою куди який пінйде.
Також спасибі Тарасу з Тули Torres71 Постійно менідопомагає з будь-яких питань, також любить оригінал і все помаксимум :)

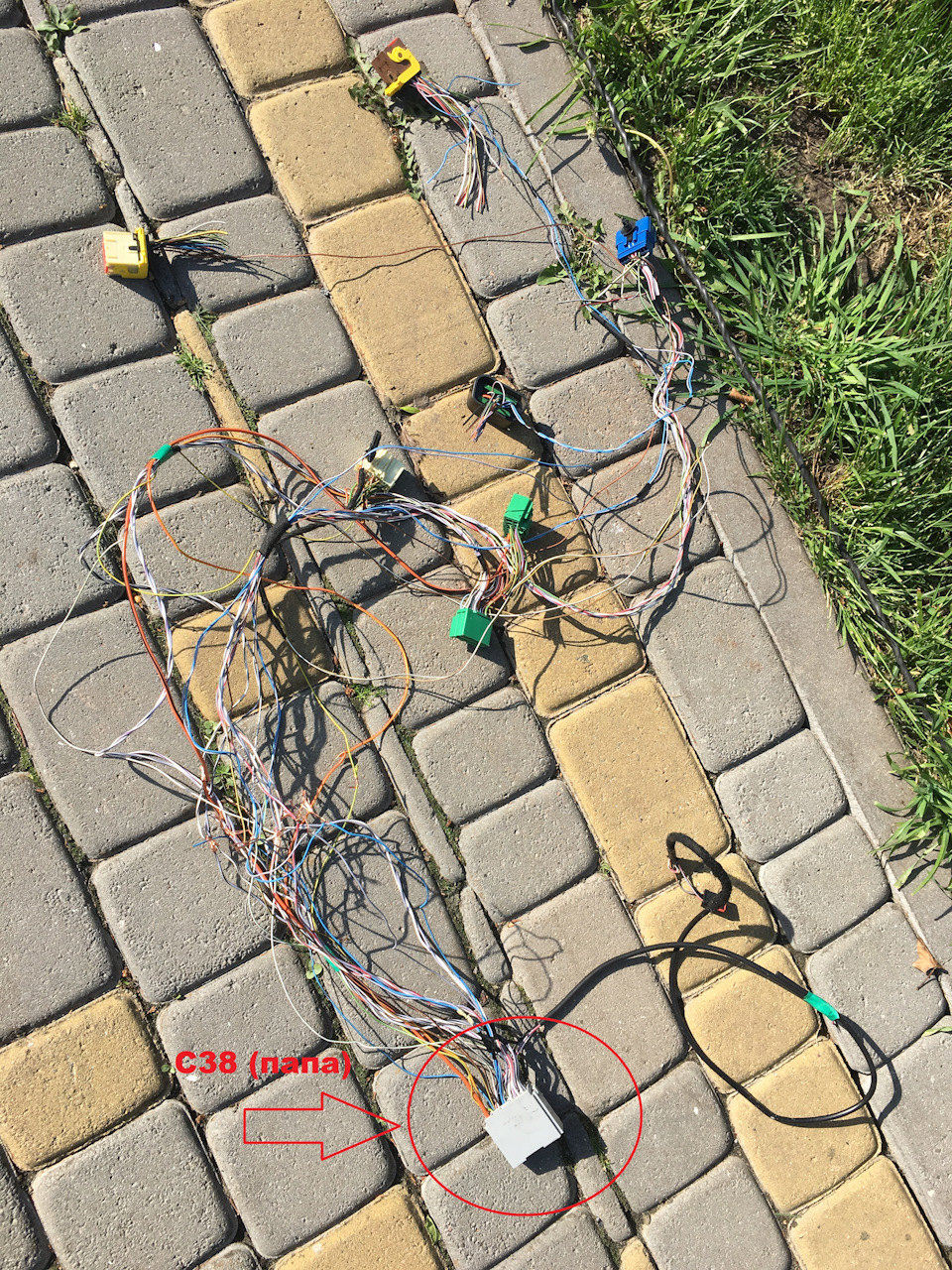

На малюнку зображено роз'єм QuadLock і конектор С38 мама
Згідно зі схемою потрібно всі ці проводи з'єднати, всі проводиоднакові за кольорами, важко наплутати, але два піна С38 конекторапотрібно додатково протягнути бо в роз'ємі QuadLock їх немає.

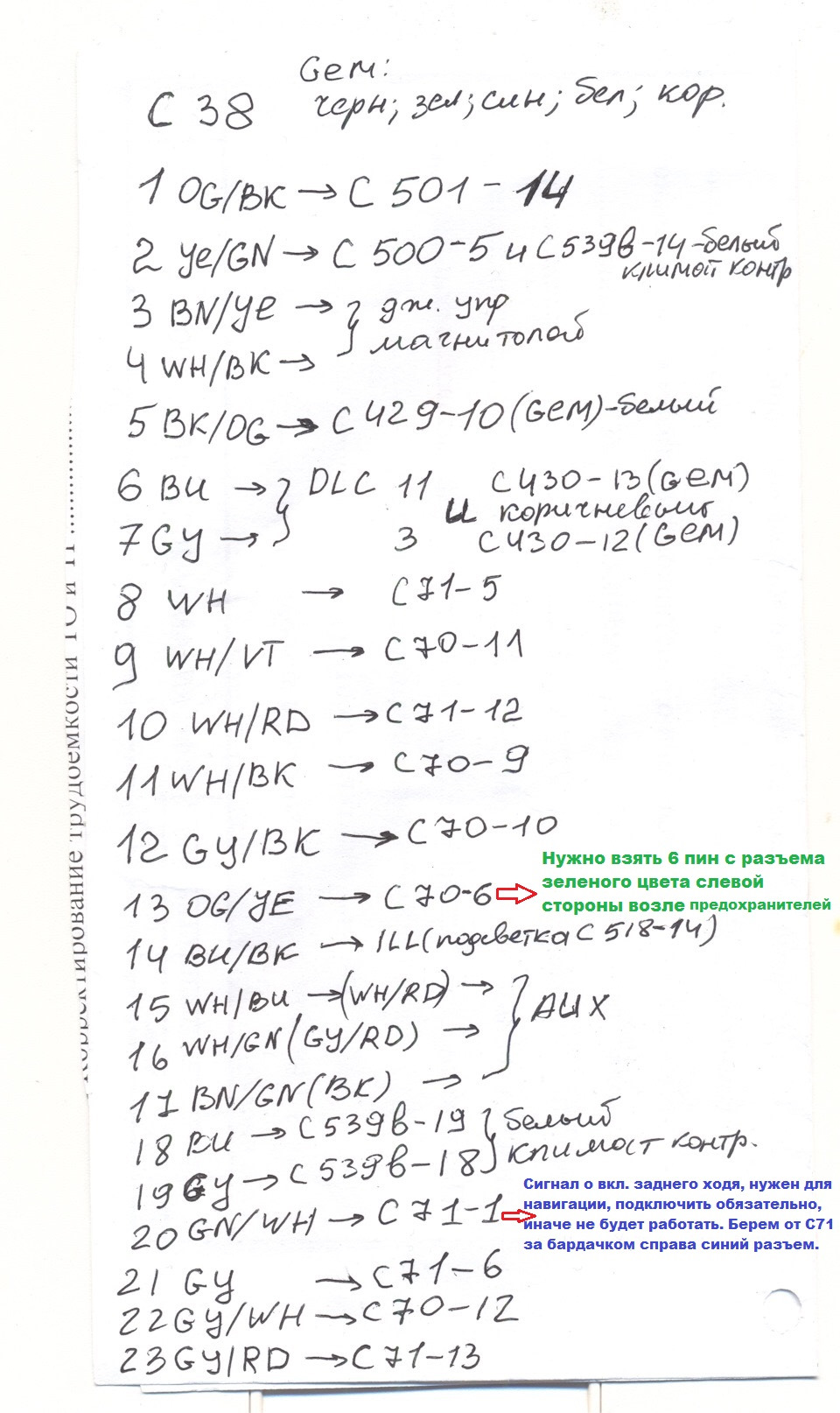

Згідно з цією схемою

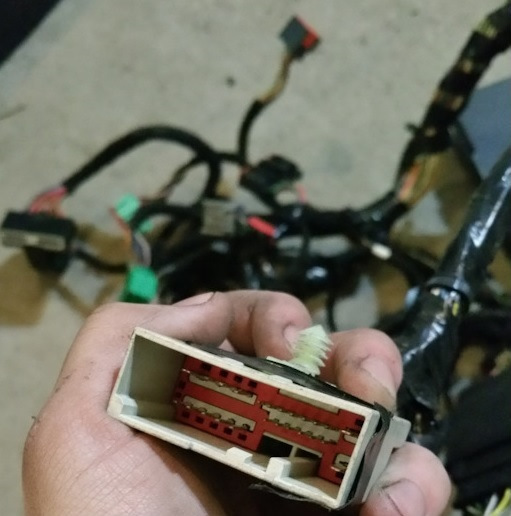

Це якраз 13 пін С38 повинен йти сюди, відразу стає зрозуміло щосаме сюди, пін у роз'ємі порожній.
Pin 20 C38 конектор повинен йти до синього роз'єму за бардачком, там також є порожнє місце.
ПІДСУМОК по підключенню:
З'єднуємо дроти всі однакові свого роз'єму QuadLock і конектораС38
Додатково беремо по одному дроту від зеленого роз'єму з лівого бокуі від синього з правого боку (по роз'єму буде видно що їстипорожній пін).
Так як ми встановили вже штатно С38 далі підключаємо проміжну косув моєму випадку це "жирна" коса бо має виходи :на підключенняштатного телефону, на підключення блютузу, на підключення аудіо длязадніх пасажирів, мікрофона та самого Денсо.

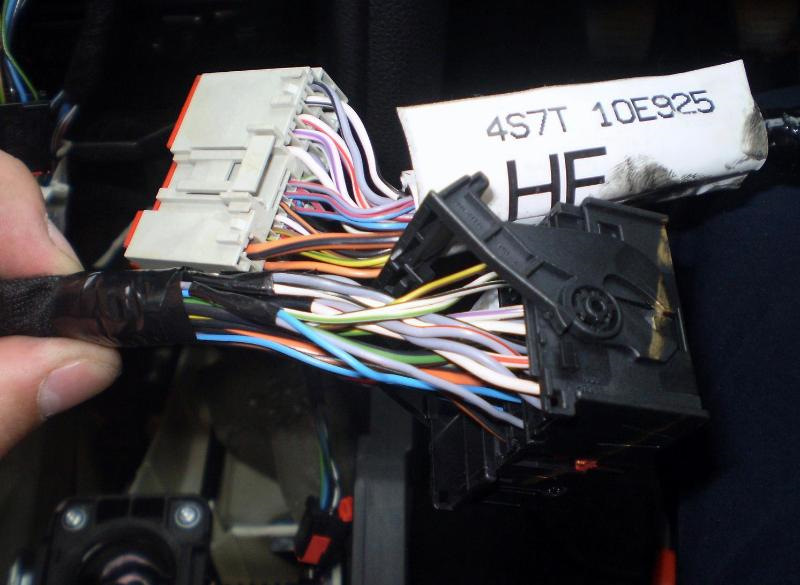

Фото нової коси, дуже рідкісна, таку купив собі Тарас, бо не змігзнайти, нереальна рідкість
Фото моєї, наочний малюнок як воно є

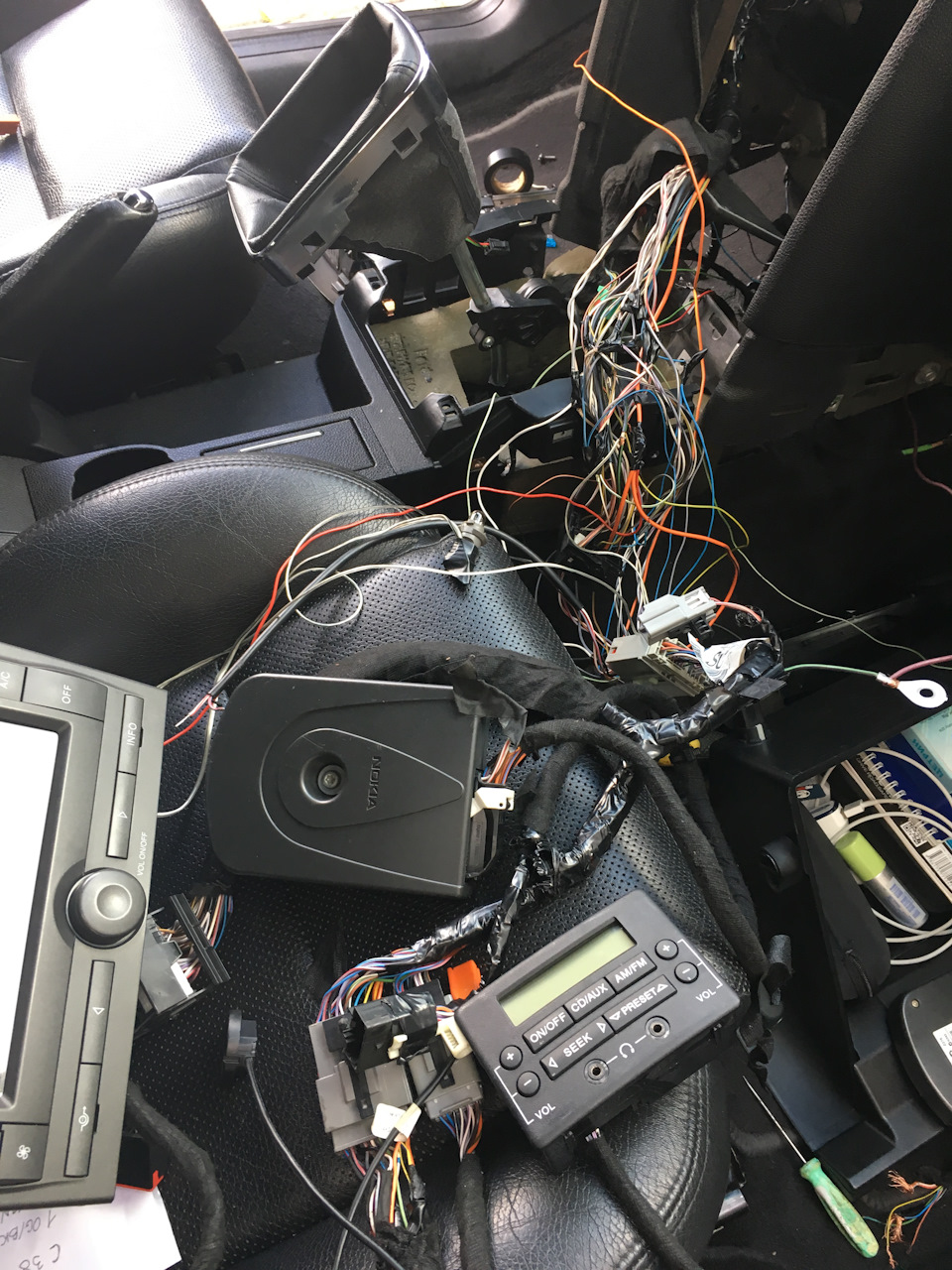

Перед тим як усе ставити, відповідно вирішив все перевірити, підключив усе "на руках" і подивитися як воно працює все.
Ось такий жах був, далі гірше ще :)
Результат виправдав, все протестував, я радий, що все запрацювало іпочав все збирати.
А щоб все зробити "по заводу" потрібно тягнути в багажник проводку, ставити GPS антену та мікрофон для блютузу та гучного зв'язку.
Ось і було зроблено, зняв ковролін, простелив проводку в багажникдля DVD-приводу та CD-чейнджера
Також проклав проводку та встановив мікрофон та антену (по правійстійці як по заводу).
Блок блютуза закріплений штатно під самою пічкою, там є місце длянього передбачено із заводу.
У тунелі ззаду вирізане місце під блок управління аудіо-системоюдля задніх пасажирів.
В ідеалі було б кинути шар шуму, але не цього разу. Витратив майже12 годин часу з пранням і тп. Потім через пару днів вирішив покаталогах подивитися на рахунок кріплення в багажник. Виявляєтьсядля 5 дверного хетчу і седана кришки однакові і також однакові лівікріплення, відрізняється тільки правим, подивився я в чомувідмінності, виявляється тільки отворами, все інше збігається, доробив я дрилем два додаткові отвори і прикрутив.<
Вже на місці, ось така конструкція. Отвори в кузові очевидно. Щобприкрутити ліве кріплення необхідно зняти ліхтар Обшивку не вирізава розрізав, щоб зберегти шумоізоляцію і естетичність. Потім на 4гвинти прикручується кришка, гвинти закриває аптечка. Став менший, але це седан і так особливо місця нема, і не для цього машина, всеодно вміщується все що потрібно. Загалом якось так., день передцим розбирав донора де штатно стояла навігація і ніхто до неї нелазив. Ось такий пластиковий кронштейн я зняв, навіть не знав щовін там має бути, він додатково прикручує шахту мафона щоб додатижорсткість і уникнути деренчання. Також був придбаний абсолютноновий власник для штатного телефону./>
Випадково знайшов за недорого новий :)
Ford 1376194 - з 2005-2007р.В. LHD
Два роз'єми, один антена (можна і не підштовхувати), другийвстромляється в проміжну косу, і весь телефон працює, все дужепросто.Але це тільки так у другому рестайлі так і тільки з Densoабо Sony. Поки знайти, на нову цінник космос, на ebay є, але покищо вирішується питання з продавцем з приводу доставки ... Ford1374347 (5M5T-19A464-AA) або Nokia CR-24
Зі зворотного боку
Продовження слідує — наступний запис у БЖ.
