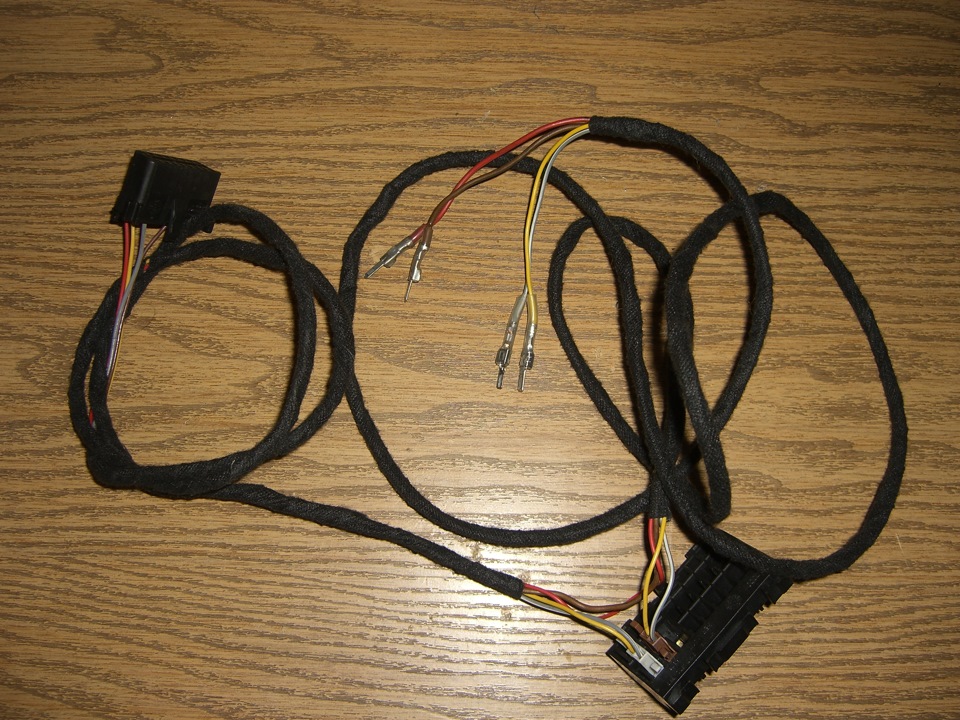

Після установки ABS teves 20 виникла необхідність діагностики тапрокачування. Для цього вирішив отримати OBD роз'єм від того ж Б4.На розбиранні віддали джгут з колодкою і всім і потрохами. Йогостацинарно, вріжу куди небудь у зручне місце, але ось покипохолодало вирішив зробити його швидкознімним. І —
Вийшло приблизно так

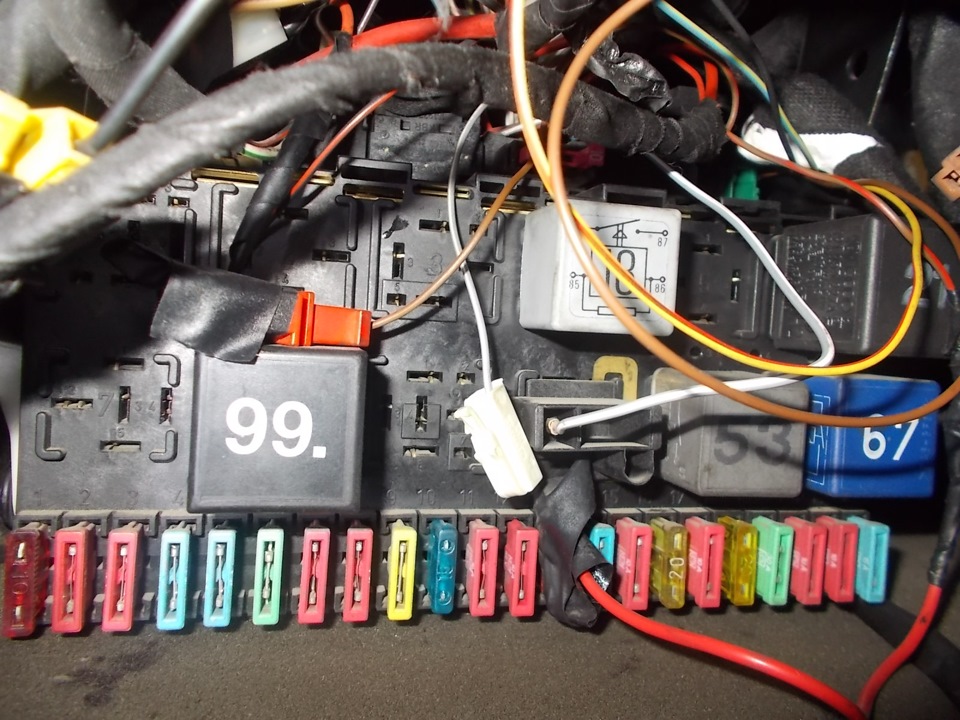

Далі потрібно підв'язати провід діагностики (к лінія) від абс

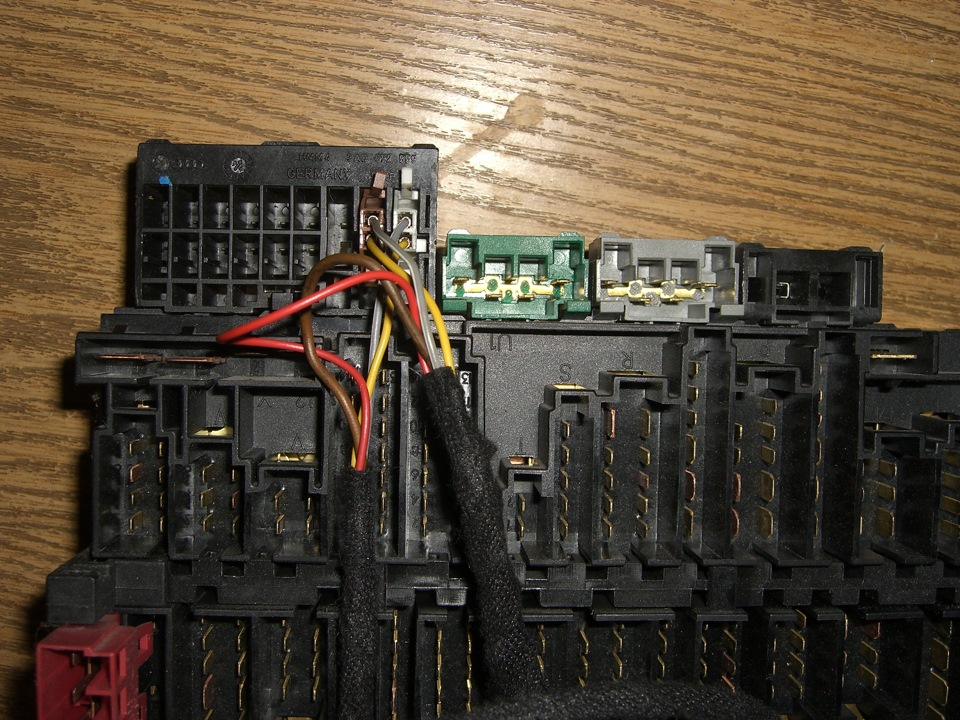

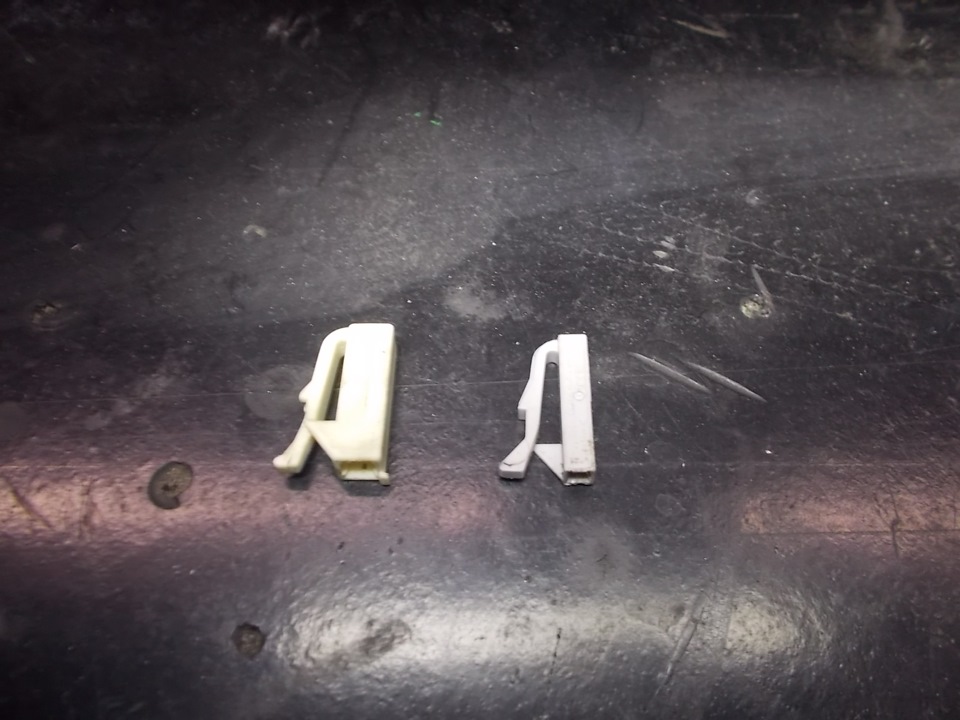

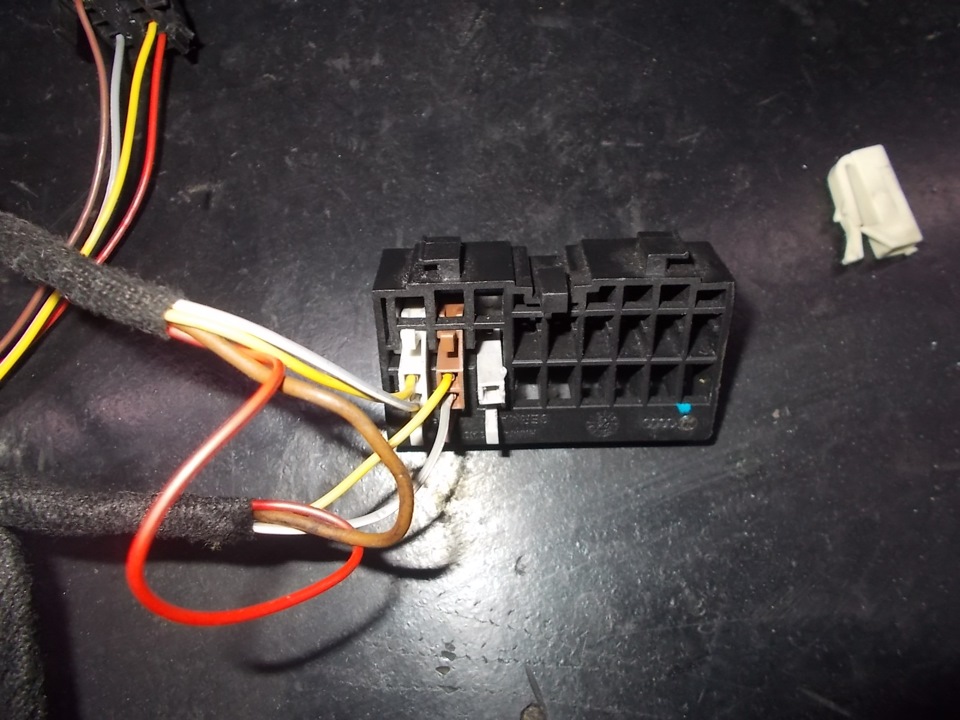

Ось він сіро- білий з білою фішкою. Тільки фішка велика і в колодкуне влазить, знайшов таку як треба (зняв з іншої проводки АБС тежвід Б4) і змінив. Ось як вона виглядатиме в колодці:Саму колодкупри встановленні стаціонарно без проблем можна приткнути на блокзапобіжників
Власне ідея така:провід від абс вже з малою фішкою встромляємо вколодку в один ряд з сіро-білими проводами, 4 проводи встромляємо вроз'єми діагностики (те що біля куліси), ну і в роз'єм OBDвстромляємо шнурок з ноутбуком.
Підключив все працює, тепер залишилося розібратися з помилкою (стирається і відразу з'являється, або стирається але лампа АБС всеодно горить) і прокачати саму ЄДС, але про це пізніше .
Коментарі20
Для чого ця фішка і куди має підключатися?
так не відповім, простеж куди дроти йдуть, але до марк 20 вона стосунку точно не має
Абс/едс teves mark 20
У мене чомусь до обд підходять 3 дроти. Такі ж тільки без жовтого. Машина стоїть 2 тижні і іноді теж вискакує по абс-передній правий датчик. І не зв'язується з контролером двигуна. Помилка по іммо 00546.
Ось і в мене помилку заднього правого малює тм20 ось тепер у пошуках блоку з едс, який напевно відразу краще пропаю
Ось я теж так думаю зробити, а то знімати, везти паяти, потім знову його ставити, сидіти без машини? ні, якщо переставляти так нормальний і один раз. Засада(
теж думаю над установкою obd і теж у зв'язку з ABS teves 20
В принципі зручна штука, поставити десь знизу, підключи і користуйся на здоров'ї.
а я з абс поки тільки проводку всю впровадив. до вас мені ще довго)))
ну нічого все поступово поставиш, благо не складно, я все впровадив, ось тепер помилка по задньому датчику, тобто вона є то її немає. знову сидіти розбиратися))
по якійсь конкретній стороні? може правий з лівим поміняти місцями? щоб з'ясувати в датчику справа чи ні.
задній правий, причому то гасне лампа то горить, контакти перевірятиму. поміняти
тоді так, у мене простіше поки все нове)) а якщо б/у то не витягнути)) сам пробував. тоді дійсно пограйся з проводкою щоб зрозуміти датчик жене чи ні.
я коли ставив всі дроти дивився, єдине один роз'єм підламаний був (засувка), тільки засідка в тому що роз'єми під задніми сидухами, а сидухи у мене від седана (задні їздять туди-сюди вперед), прикольно, але так просто не піднімеш як звичайні)))
прикольні сидухи, чув про такі але так і не бачив))
Та ну гаразд? часто на седанах з 9А і велюровим салоном бачив, на америкосах теж зустрічалися, у мене таких 3 штуки))
відбулося так, що з седанами майже не стикався. в основному універсали. Та й самому універсал більше подобається.
не ну ясна справа універсал краще)) сам такий самий)
хоча є люди, які запевняють, що седан краще. тут вже на смак і колір. особисто я розглядаю тільки універсал і вище... транспортер там. паджерік. на майбутнє.
згоден
