Прихворів і сидячи вдома вирішив розібратися з проводкоюмайбутнього мотора.
Оглянув все. І почав.
Перше, що побачив її вже ремонтували Але мабуть Пан не знав якрозбирати роз'єми і клепав як умів))

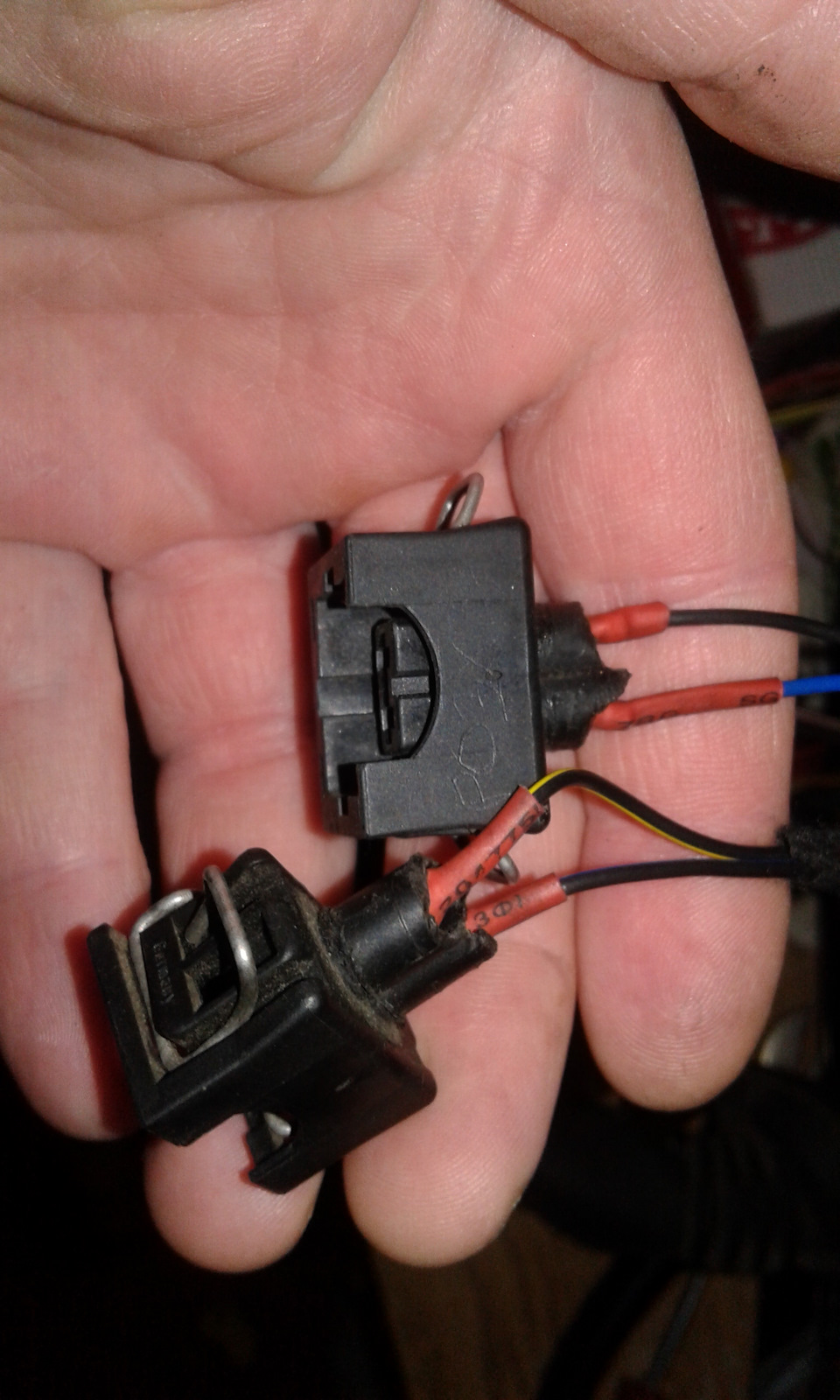

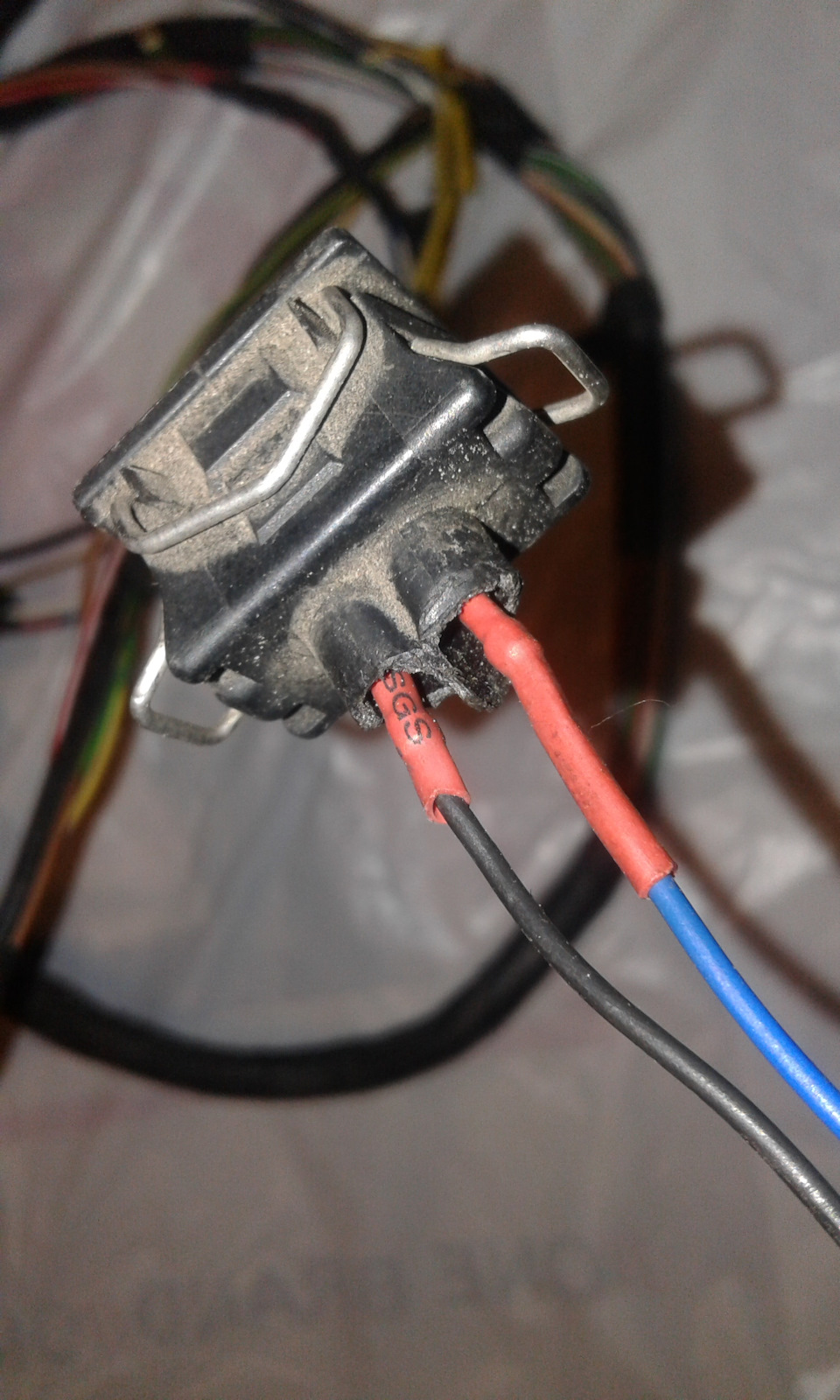

Фішки були відгризені, і припаяні під корінь, відповідно там вжебули відсутні ущільнювальні гумочки.

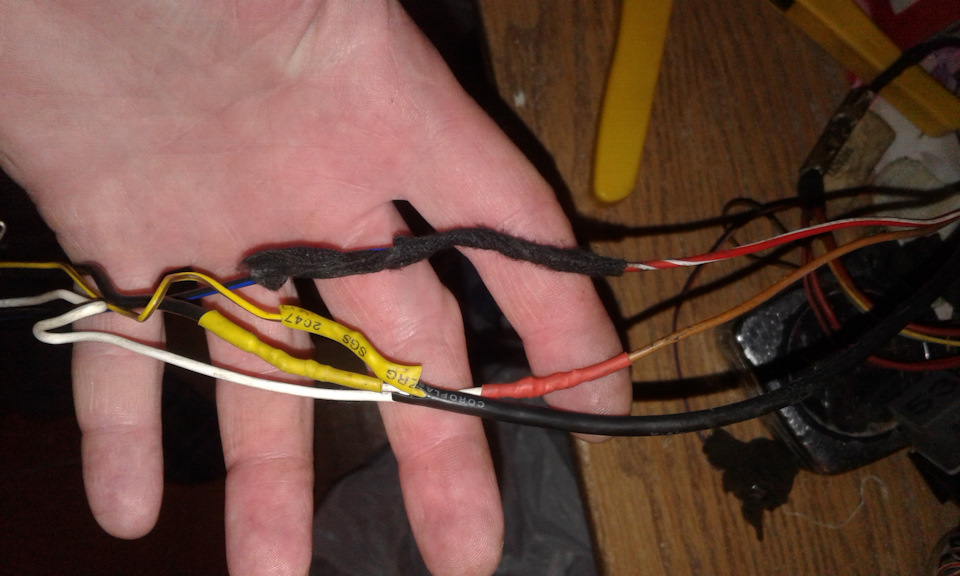

Проведення лямбди взагалі потерпіла, з'єднання в 3-4 місцях
провід йде жовтий, а до фішки приходить синій… і як потім за якоїсьпроблеми його продзвонити?
Короче все працювало, але так залишати не хотів.
Почав розмотувати маленький шматок проводки, до всього він був умаслі. p>

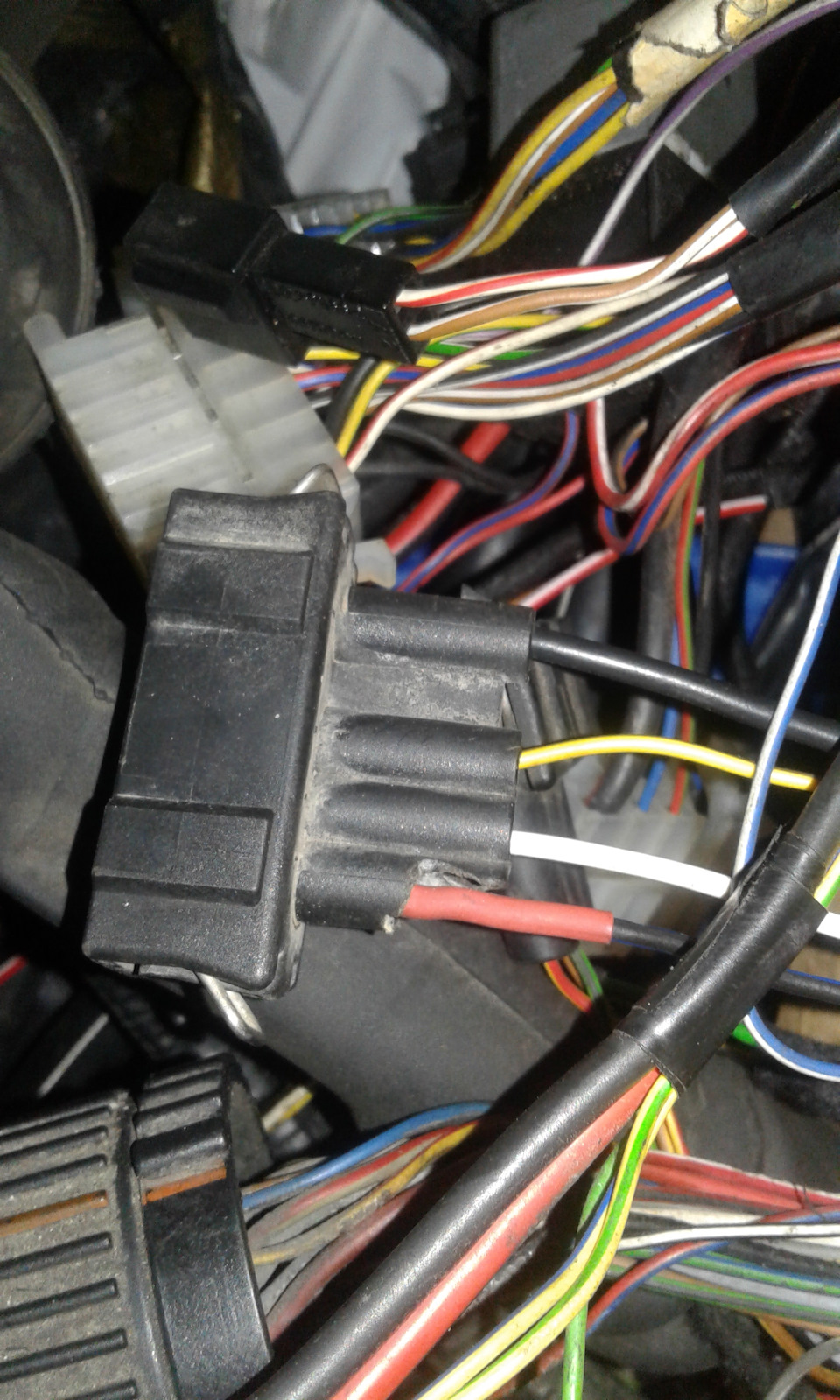

З великою частиною проводки теж були моменти.

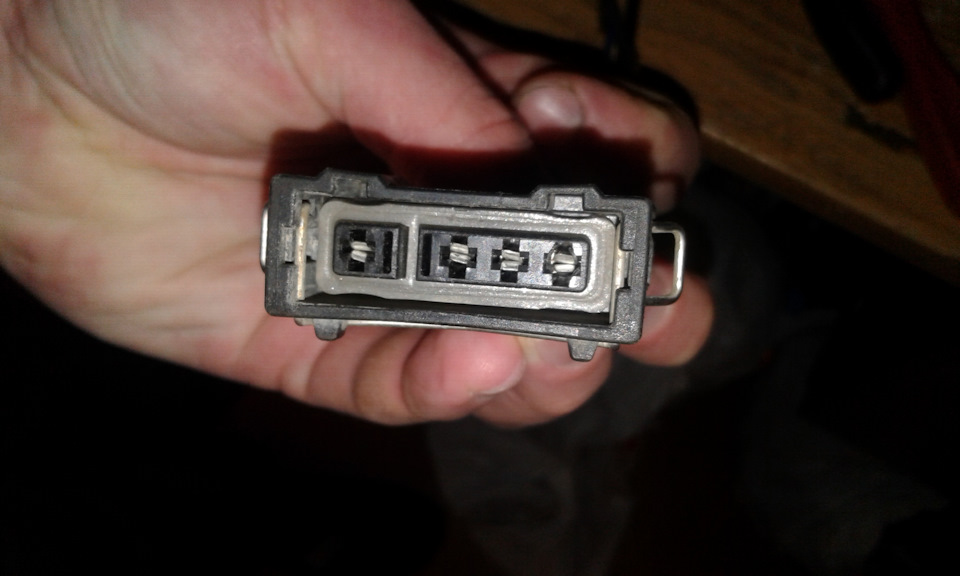

Відповідна частина роз'єму
Хоча тут все красиво
Притягнув з гаража пару мішків із проводками від Г3, толедо таБ4
Провід намагався підбирати по можливості в колір, щоб відновитизаводську картину .
Почав викушувати все, що мені не подобається
Все криве прибирав
> Проводи з'єдную в одному місці замість 2-3 як було. Доремонту
Так після:
маленька частина
і велика
>
Все відмито, перебрано, та ізольовано. Думатимемо ще послужить. Афішку на датчик кисню все ж таки хочу замінити, знайти б.
Коментарі20
Привіт. А що саме цікавить? я то схеми особливо не використовував. По одному дроту змінював і все вийшло
Привіт, Саню, поділися електросхемами від абф мотора.
Підкажи плиз, як ця кругла фішка роз'єднується?
Відкручується. Перевернути. Тільки не пам'ятаю, в який бік
Хто підкаже про що проводка схожа з абф з лінійки інжекторів?
Ось це правильно! А то потім втомишся шукати, що де пропало))
Такі так. Як розмотав був здивований що там ще стільки сюрпризів
Поляки вони такі!)) До мене хлопчина на октавії приїхав, поляцькою, так там низ крила був виліплений зі шпаклі, а шпакля трималася на гофрокартоні, який був просто напижований між захистом і стійкою дверей))
Винахідники) а так та вони там особливо не паряться., ізолента наше все)))
Кулібіни))
Зате без них теж погано. З бундесу особливо не ганяють.
Згоден))
стара тема)) під капотом пайка - це бомба і вибухне коли-небудь все одно. в салоні працює краще - менше вологи. www.drive2.
ну хоч у термоусадку заганяв, хоча різати сам штекер це звичайно варварство
У мене можу вислати
Ух ти. Буду дуже вдячний
Давай дані куди надсилати
У мене ще смикатися стала близько 2000 об і прямий провал і глохла, думаю ну по дпдз косяк явно. і все пропало. Треба потихеньку по всій проводці пройти, з новими гофрами …По ELSA - при ремонті електросистеми пайка заборонена.
Пайку всю прибрав. Обтискав втулками і термоусадка з клеєм
теж ща на елру проводку перемотав з ізоляцією пари косяків. Є в цій роботі кайф і задоволення, чоловічі забави)))
