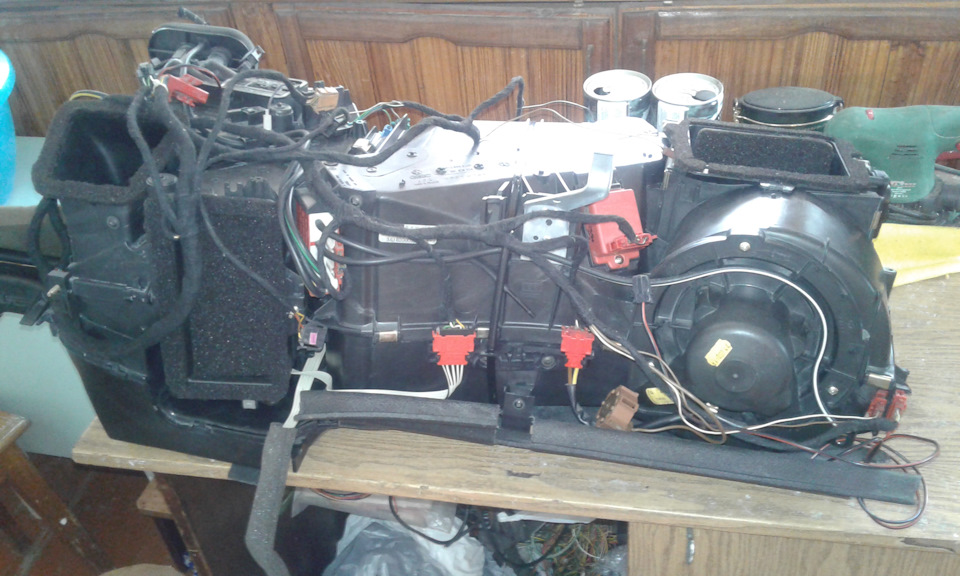

Є печка клімату від пасату Б4 94 рік, з проводкою був від абф 94року і блок управління кліматом від нього ж.

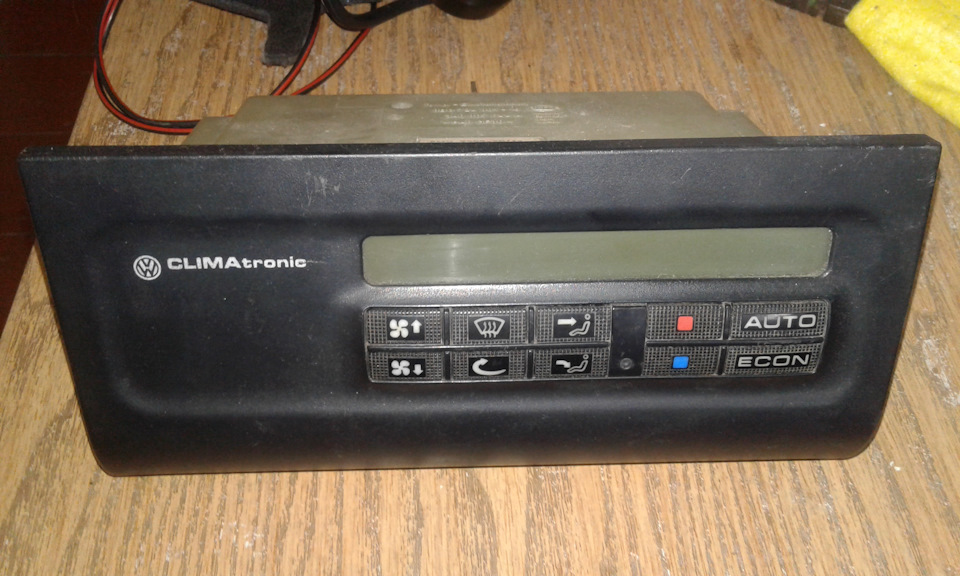

Придбав шматок клімату пічки з проведенням салону з економ і панельз кнопкою екон.
Перед установкою клімату хочу підключити і перевірити на століпрацездатність заслінок.І ось тут наткнувся на деякі незрозуміліречі. Хоч це зараз до печі. Пасатоводів про встановлення клімату, багато прояснилося, але не все.Так є повний комплект клімату безекону 94 рік, можна його встановити і забити болт.Але я то хочуекон.Піч зрозуміла справа ідентична, датчик в ноги поставити нескладає труднощів. А питання викликає проведення. Звіт Андріяvarantz по переробці звичайної проводки в еконівську в принципізрозумілий, забирається реле, додається датчик обмороження. Я думаввзяти блок керування кліматом з економ, проводку від екону, із'єднати з капотною частиною. А ось що мене бентежить

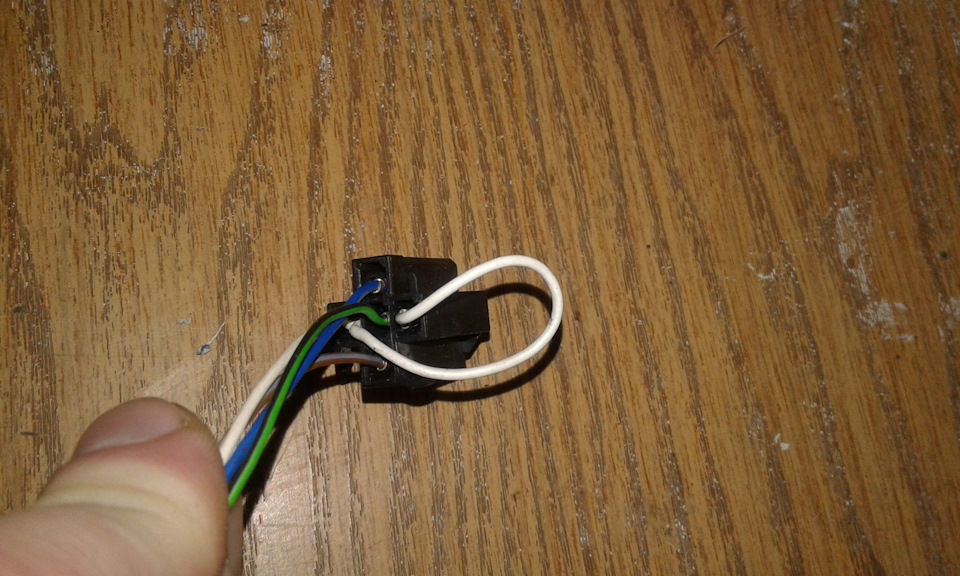

роз'єм проводки без екону

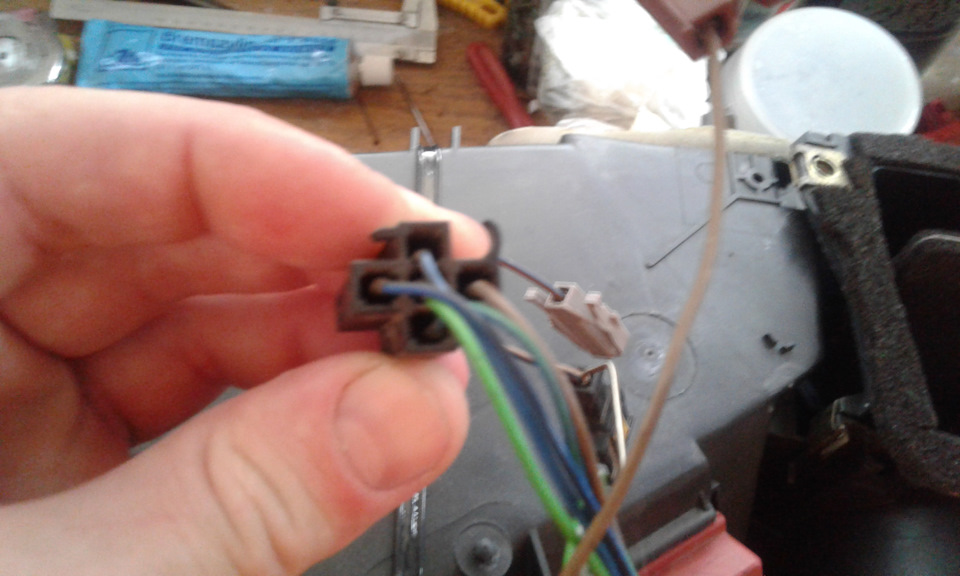

з економ

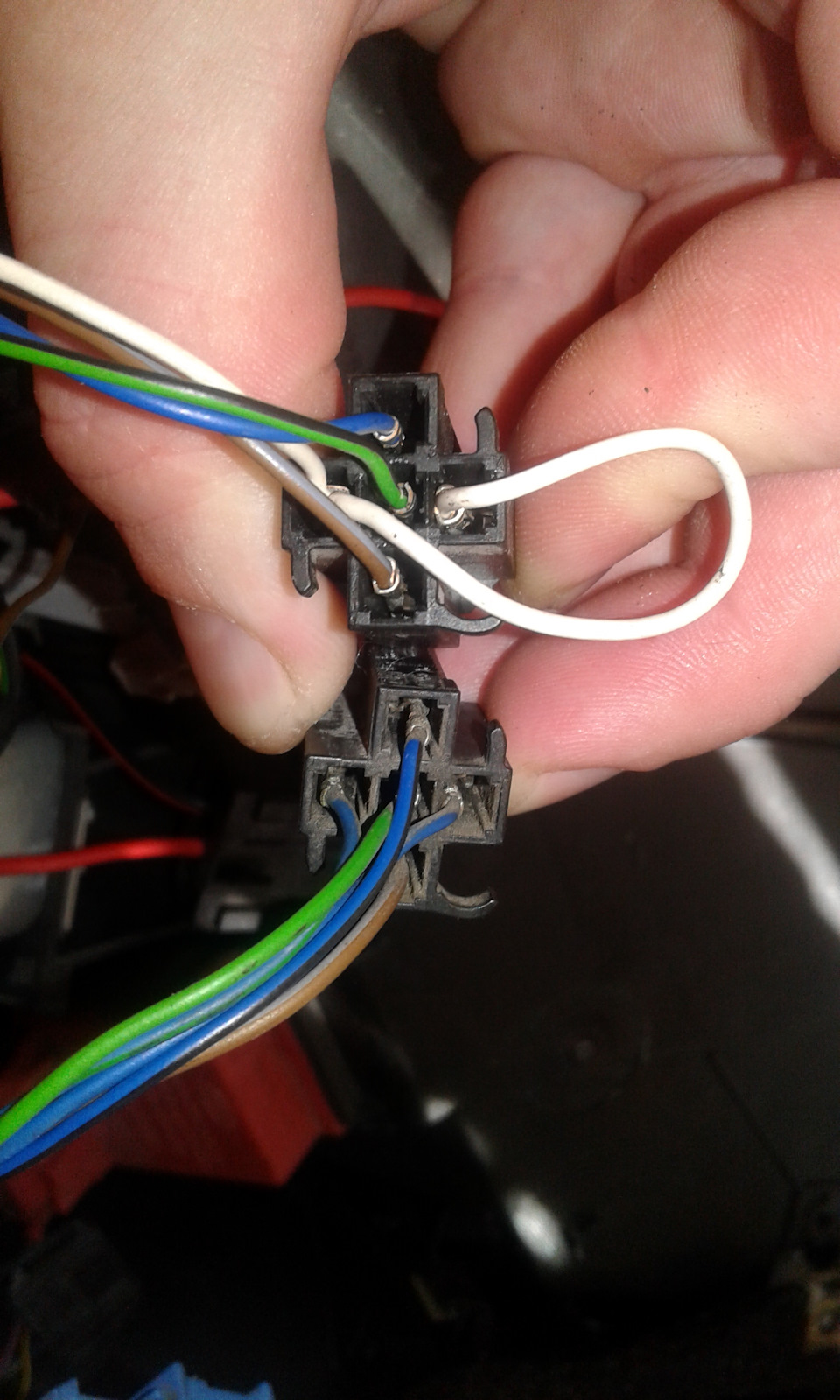

для наочності обидва разом
Що за перемичка?
Тепер проводка до блоку кліми
без екона
< /
з економ
чорно/червоний провід з чорною фішкою як я розумію плюс, тількипідкажіть куди по заводу він встромлявся. br/>
тепер фішки.
шості контактну я так зрозумів доведеться розібрати на 5 окремихпроводів
фішки з економ
Питання це однакові дроти чи ні?
Тобто якщо я все ж таки ставлю проводку від екону я ліплю два дротив зелену фішку? чи ні?
за фішками кому не важко відпишіться що і куди, деякі я вжезрозумів, а деякі ні
наприклад ці
Схеми читати не вмію, чи простою мовою можна зростити цю еконівськупроводку з броводкою був чи ставити кліму без екону і не паритимозок?
Всім заздалегідь спасибі!
Коментарі17
Привіт! Датчик обмороження на еконі не потрібен, потрібен датчик температури в ногах По роз'єму з білим проводом не скажу Чорно-червоний плюс, відповідь залишиться від звичайної грубки (живлення на БУП) на безеконовій пічці харчування йде через реле ...
о так, він рідний, зелено білий провід йде на ебу двигуна (підняття оборотів при увімкненні компресора) там проводка трохи хитро і не потрібно переходить з одного роз'єму в інший
Ось у мене такий з абфа без екону. Номер такий самий
Твоя думка як бути? Робити безеконову проводку як варіант і додати дати в ноги? Або все-таки еконова проводка підійде? Або просто кліму ставити і все?
Став екон уже) почитай Андрюху, там трохи переробляти по суті
Тобто еконову проводку я даремно перемотував? Легше переробити як Андрій ... хм. Хоча треба сказати вона за станом взагалі нова
погоди?у тебе ж є еконова салонна частина?ну тоді взагалі проблем практично ніяких немає, потрібно тільки продзвонити куди перемичка йде, можливо додати провід в підкапотну косу і все)Є можливість сфотати роз'єми підкапотної коси, все в купі, які зах...
То я ж їх тут і виклав у темі
4 та 5 фото знизу
Ааа вибач підкапотною.
ті роз'єми, що заходять в салон, хочу побачити, що в тебе є і вже з цього виходити, що далі робити, чого вистачає, а чого ні
Можеш відстежити куди йде далі білий провод?я так розумію на був?так само на безеконової підкапотної косі повинен бути роз'єм на дтож, якого кольору там проводи?
Як зрозуміти який із них дтож?
фото загального плану проводки можна?
один з цих роз'ємів йде на компресор(зелено чорний/коричневий дроти) другий на дтож, ось він нам буде більше не потрібен на системі з екон
Зрозумів. Його просто не підключати або ще якісь маніпуляції?
не підключати, на нього я так зрозумів якраз і приходить біло-зелений провід з цього подвійного роз'єму ad-cd.net/MoAAAgLi0OA-960.jpg ?
