Всім привіт!
Вирішив встановити камери переднього та заднього вигляду іпідключити їх через комутатор. Для включення задньої камери накомутатор потрібно підключити (+) провід лампи заднього ходу.Відповідно питання:1. Десь читав що лампа заднього ходууправляється мінусом, а не плюсом.Чесно кажучи — я в цьомусумніваюся, але чи так це?
2. Якщо все ж лампа заднього ходу управляється плюсом — як знайтицей провід у джгуті проводів біля ніг правого пасажира, тому що нехочеться тягнути плюсовий провід лампи з багажника до комутатора, який встановлений під кермом.
Заздалегідь дякую!
Оновлення:
Все-таки вдалося знайти потрібний провід.

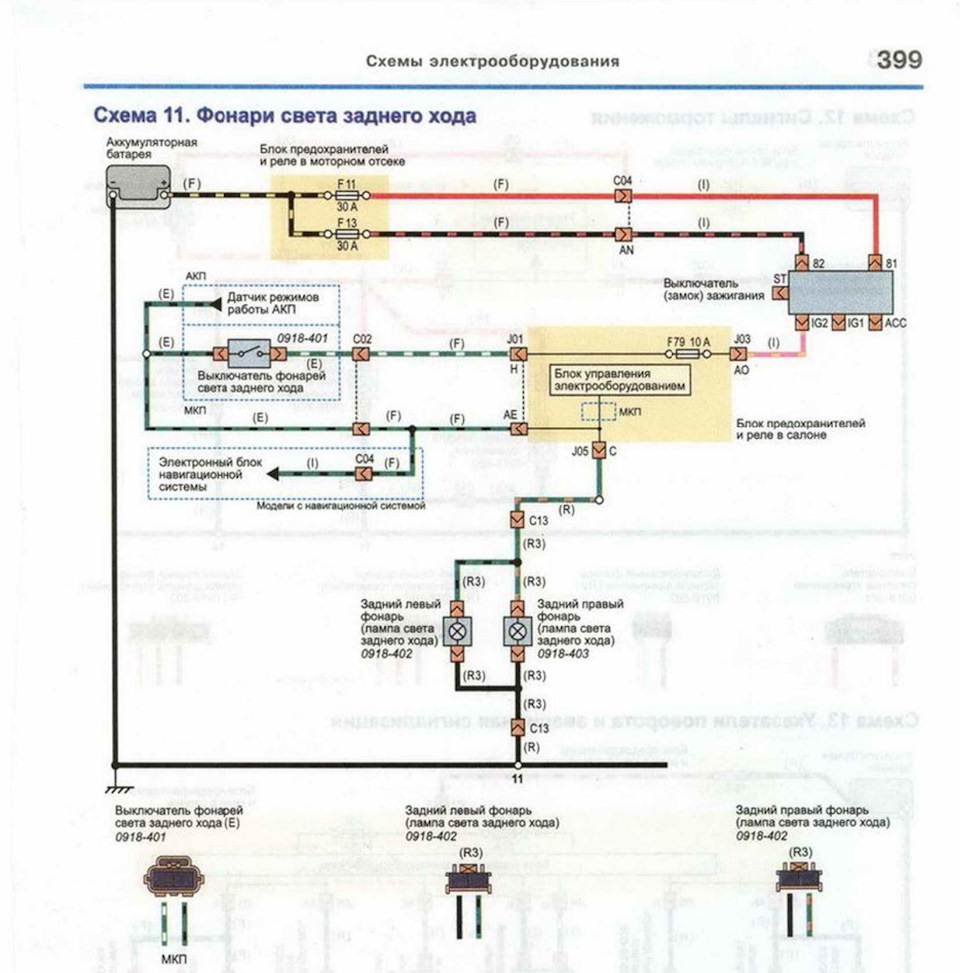

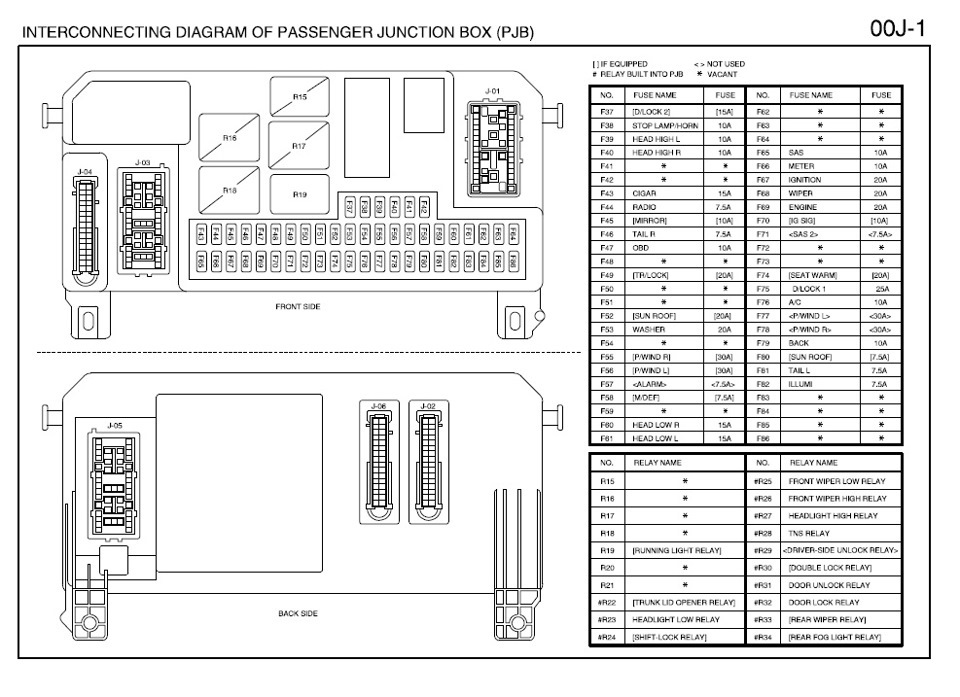

Схеми в цьому дуже допомогли. 1. Знаходимо схему живлення задньоголіхтаря. Видно що потрібний нам провід виходить з блокузапобіжників по роз'єму J05 2. Беремо схему роз'ємів, що приходятьі йдуть з блоку запобіжників під бардачком. Бачимо., що потрібнийнам роз'єм J05 підключається знизу блоку запобіжників - ценайбільший з трьох нижніх роз'ємів. Схема 2

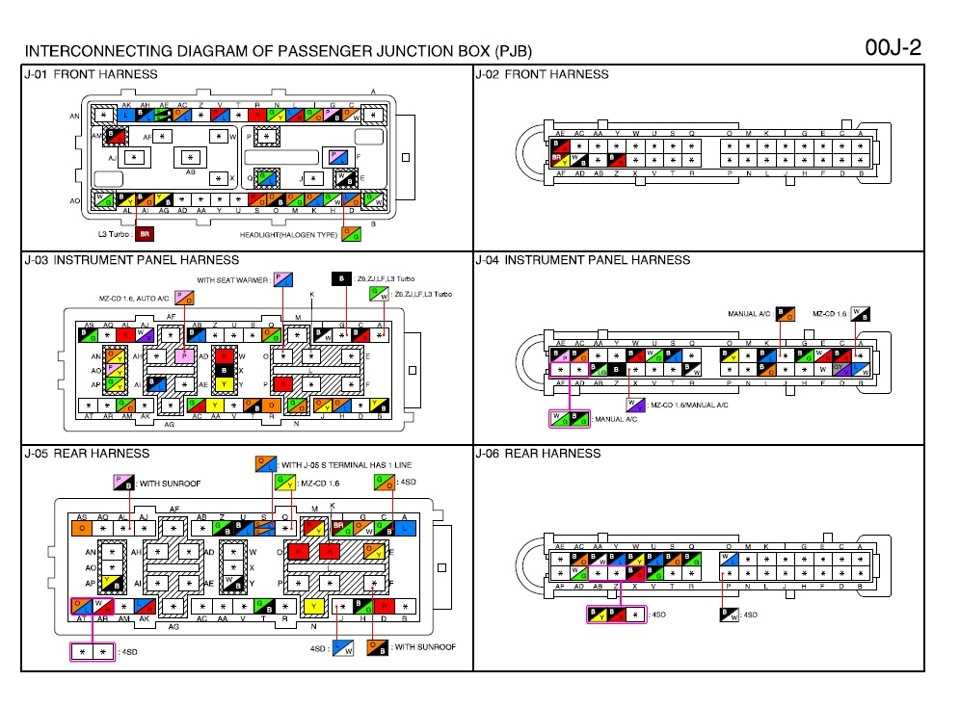

3. Тепер беремо розпинування даного роз'єму і виходячи зі схемипункту №1 шукаємо пін (с) з якого йде залений провід зпомаранчевою смугою (у випадку з хетчбеком це буде зеленийпровід із чорною смужкою).
Це і є потрібний нам пін і провід, що йде з нього.
І до речі, керується вся справа плюсом, а не мінусом.
Схема 3
Може кому знадобиться.
Всім дякую за поради та підказки! Рівних доріг!
Коментарі14
автор, велика подяка, навіть через 2 роки. запис дуже став у нагоді.
Як довго я це шукав)))
Наскільки я розумію, найпростіше врізатися в джгут зліва під ногами водія, звідти коса йде назад. Колір дроту подивитися на фішці лампочки заднього ходу. Ось вона.
Пробував, але його там не знайшов. Схоже, що цей провід йде праворуч.
Цей провід йде справа в джгуті який ща маленькою фальш-панеллю у правої ноги переднього пасажира. За цією панельною зелений Папа-Мама роз'єм (у мене такого кольору) а ось який провід саме не підкажу, не пам'ятаю(((((
Кольори можуть збігатися. Наприклад у косі праворуч чорних з рожевою смужкою штуки 4…
Наскільки пам'ятаю, в мазді все по мінусу. Відповідно ставити 4-х контактне реле і все. Що до проводів, є ж електросхеми, я коли сигналку переробляв, легко знайшов в інеті.
Схему знайшов fotohostingtv.ru/show.php…a-ycns-2003us397.jpg.html Але згідно зі схемою виходить що управляється все-таки плюсом. Або я щось неправильно зрозумів?
Чим керується, краще тестер покаже. Хоча б найпростіший щуп-лампочка-крокодильчик.А схема - проводок знайти.
Згоден.Дякую, пробуватиму
Схоже знайшов відповідь на своє запитання mazdaclub.cc/topic/82409-…a-zadnego-vida/?p=3461940Спробую - відпишуся, може комусь буде корисно.
Чот про комутатор не зрозумів, як ти будеш передню камеру вкл.?
Коммутатор автоматично включає передню камеру на 15 секунд, коли вимикається задня передача. І комутатор має кнопку для примусового включення передньої камери. Комутатор ru.
ТОВ, спс шукав таке рішення. Треба замовити.
