Купив дизельну приладку з лупатика. Купив 50 транзисторів, стрічкусвітлодіодів, та 20 звичайних світлодіодів червоних, білих, жовтихта лист оліту.

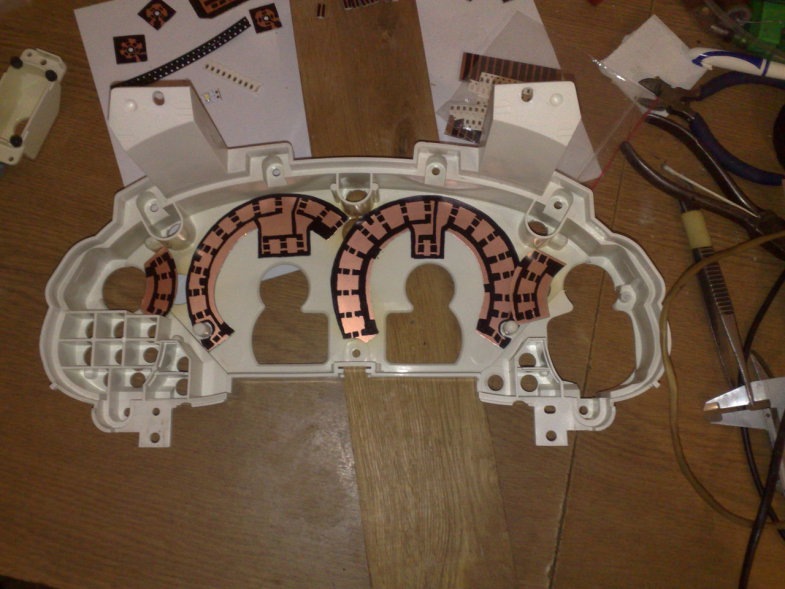

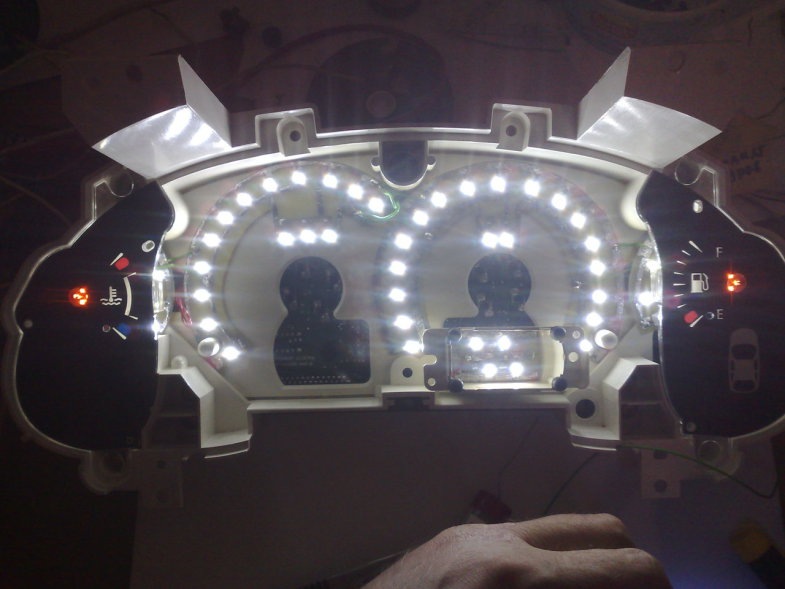

Здер зелений фільтр зі шкал, витруїв "підкови" для SMD діодів, майданчики для підсвічування стрілок і перехідники під штатнупроводку і вставочки для світлодіодів замість лампочок і спаяв цевсе і вийшла повністю світлодіодна приладка без єдиноїлампочки))
На лупатому і перехідному дизелі (ну той, який VM) сигнал натахометр береться не з гени, а з мозку, як на бензиновому .Івиходить, що W вихід на генераторі в моєму випадку показує 2600оборотів на ХХ… То я й думав, чому на моєму донорі VM-e немає Wвиходу на гені Виходить, що сигнал треба різати ~ в 3 рази… як цереалізувати в лупатом тахометрі хз ... Там же все сцуко мікросхемоюуправляється

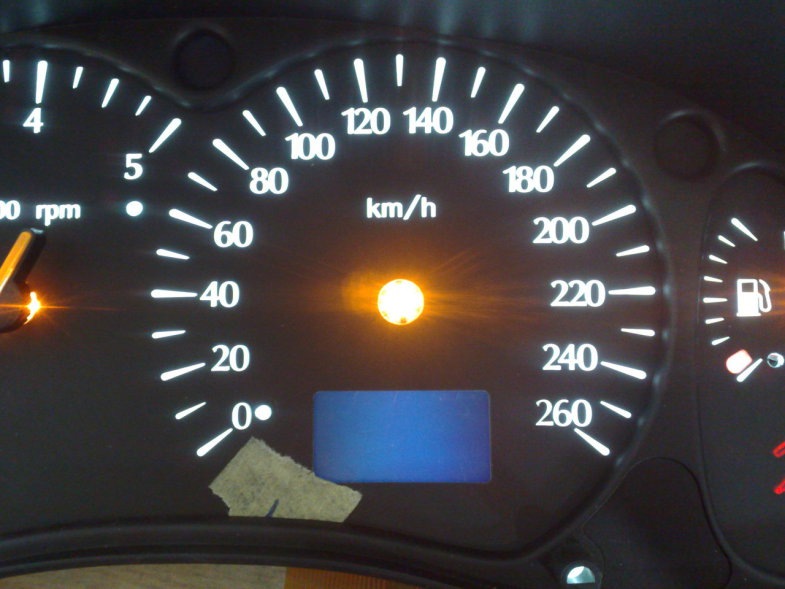

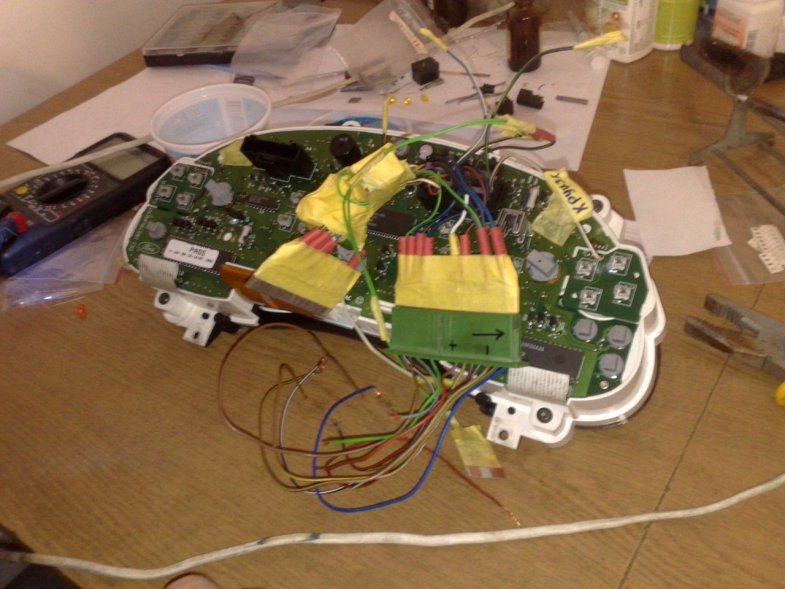

Загалом поставив приладку на машину і ахрінело.Стрілку таха кидаєна всі боки, як ненормальну.Працює нормально тільки в діапазоні від2 -Х тисяч і до упору ... Тобто на дизелі з генератора йде кривийімпульс, який ця приладка не розуміє. На бензиновому моторі, напевно, такої проблеми не буде, але в принципі я вже знайшов вихіді з цього положення. Потрібно встановити перед дільником частотитригер Шмітта. Це мікруха, яка вирівнює і чистить імпульс.
Паяю частотний дільник на базі 4017 мікрухи з розподілом на 3 (можна поділити від 2-х до 10-ти крат), т.К. Дизельна лупа приладкаотримує сигнал з мозку, а не з гени, де сигнал йде чистий, тодоводиться вирівнювати сигнал за допомогою D тригера Шмітта.Сьогодні купив на радіоринку мікроху К555ТЛ2 (аналог 74LS14N).
Тригер потрібно встановлювати перед дільником і вішати цю справучерез 5-ти вольтовий стабілізатор струму 7805 (т.К. К555ТЛ2 працюєз напругою в 5 ст. А імпортні аналоги від 5-ти до 15-ти ст., відповідно, можна ставити стабілізатор у такому діапазоні, алекраще я думаю ставити на 5в.І бути спокійним)

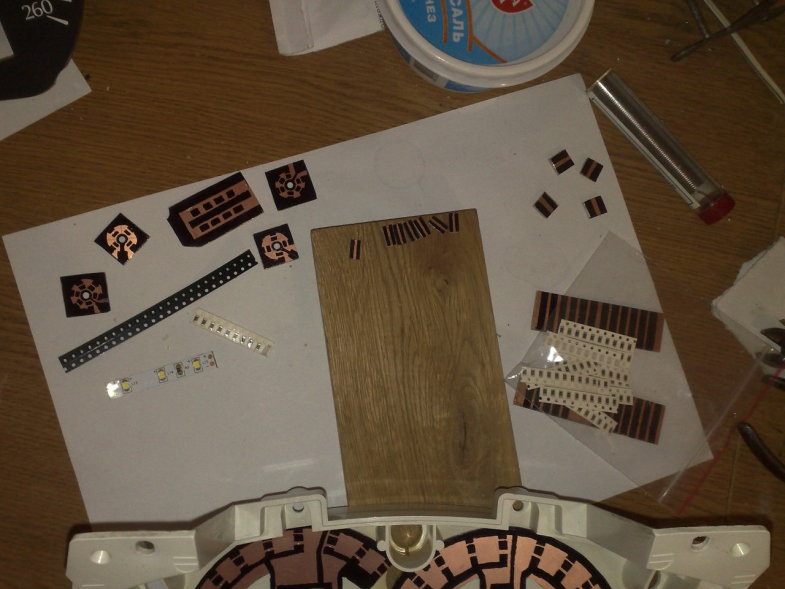

В результаті отримуємо нормальні свідчення! АЛЕ! При включенніпотужного електрообладнання (саб, піч+обігрів стекол) стрілка трохиплаває, але не напружує! Потрібно паяти обв'язку, але мене вжеобламує все це знову розбирати, все одно скоро VM поставлю, на якийцей дільник нафіг не треба)))) Запчастини на фото:555112
