І сьогодні розповім вам як я доопрацював свою приборочку некардинально, але істотно ще раз! ) Дивимося фото, читаємопідписи…

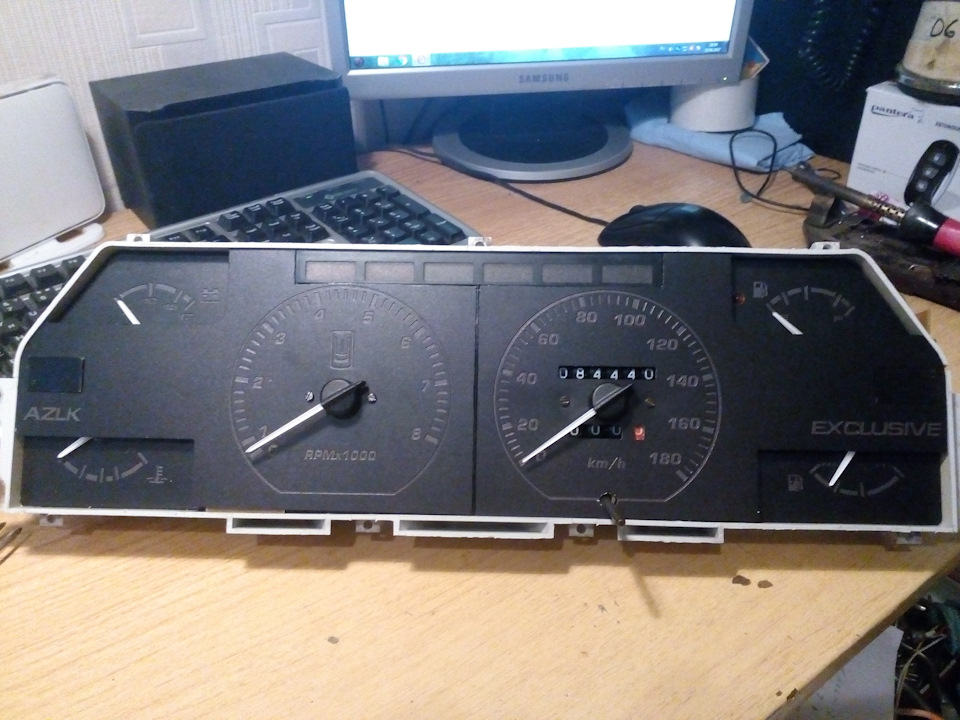

Як можна побачити, зовні все начебто залишилося так само, але парудеталей додалося

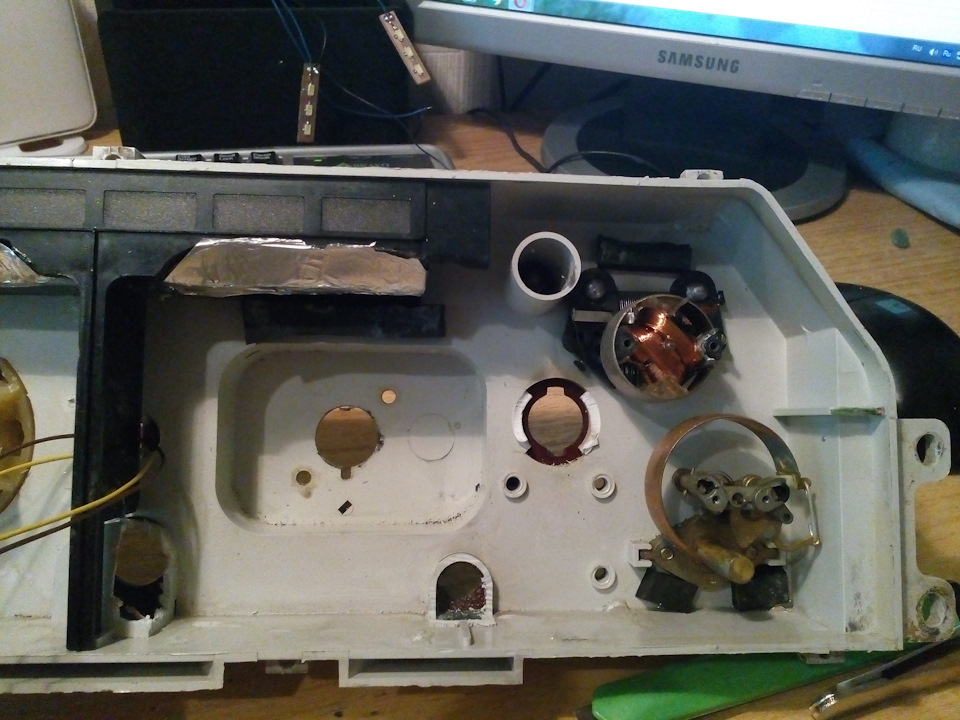

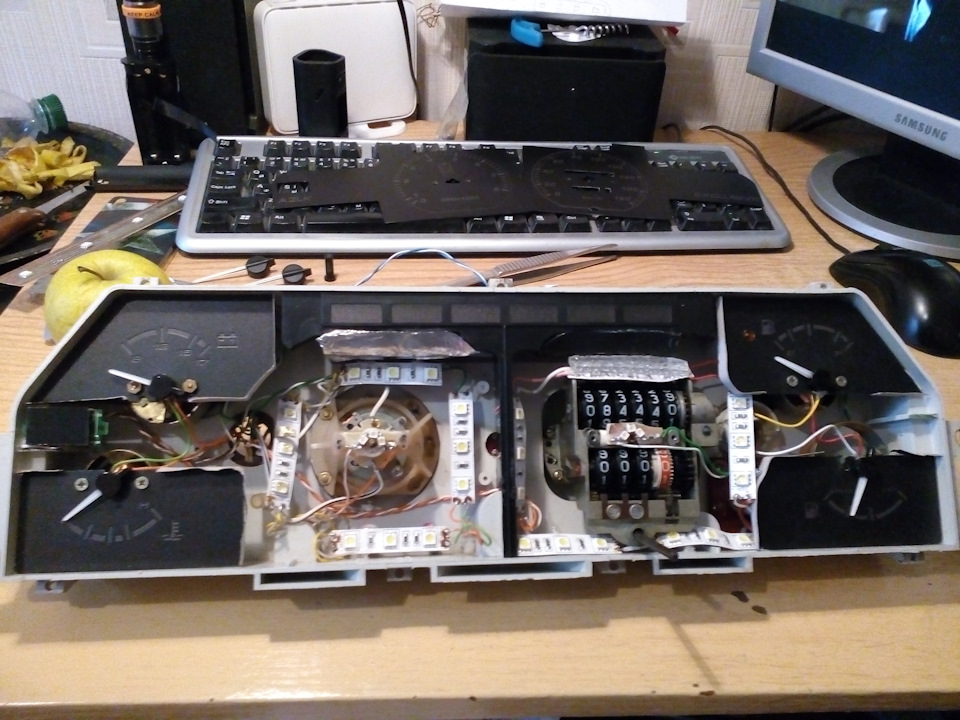

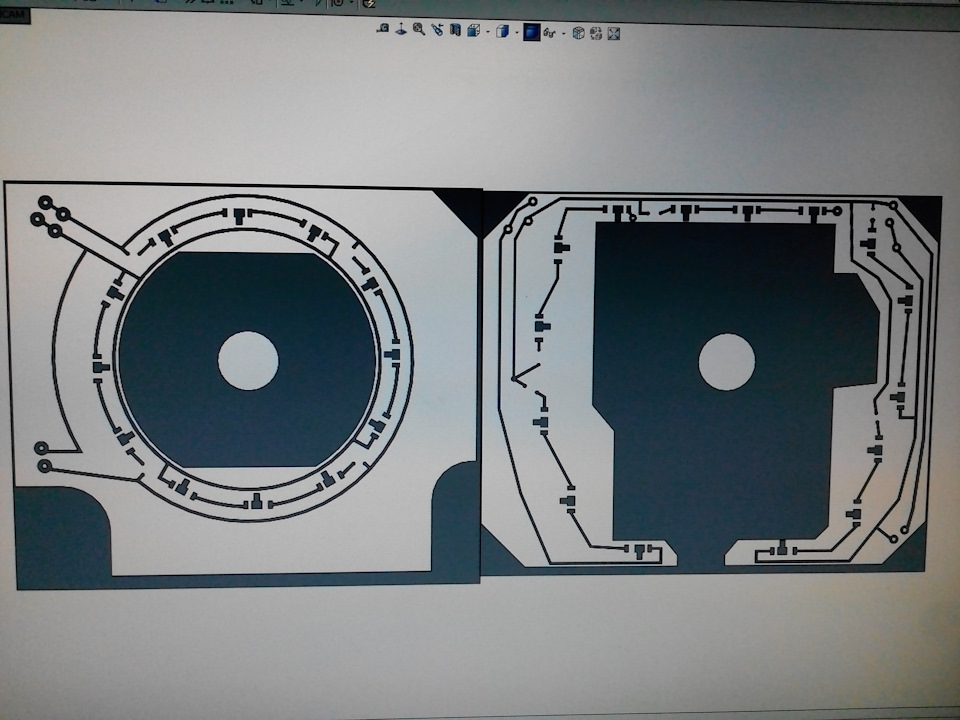

Ось так все це було всередині... Шматочки, тяганини, хитрощівсілякі щоб прибрати недосвіти та засвіти, тут і краплі клею насвітлодіодах і накладки, що розсіюють, і опори з підручнихпредметів, загалом творчий колгосп, АЛЕ це реально, нормальнопрацювало і досить добре! , АЛЕ не надійно) Тому майже відразу післяперших пари тижнів використання, в голові засіла думка все ж такиодного разу зробити все більш надійно, грамотно і красиво… Ну іпоїхали! ) Видер все і навіть більше, ще й підпилив місцями Нічогозайвого, навіть кронштейн на вольтметр підрізав, щоб влізсвітлодіод для стрілки! ) Зробивши виміри, (, як виявилося не зовсімточно, ) одного разу засів за комп в програмі для креслення зробивось такі моделі ... Пройшло багато часу і одного разу все ж такивідбулося, на верстаті з ЧПУ, фрезкою вирізані плати…

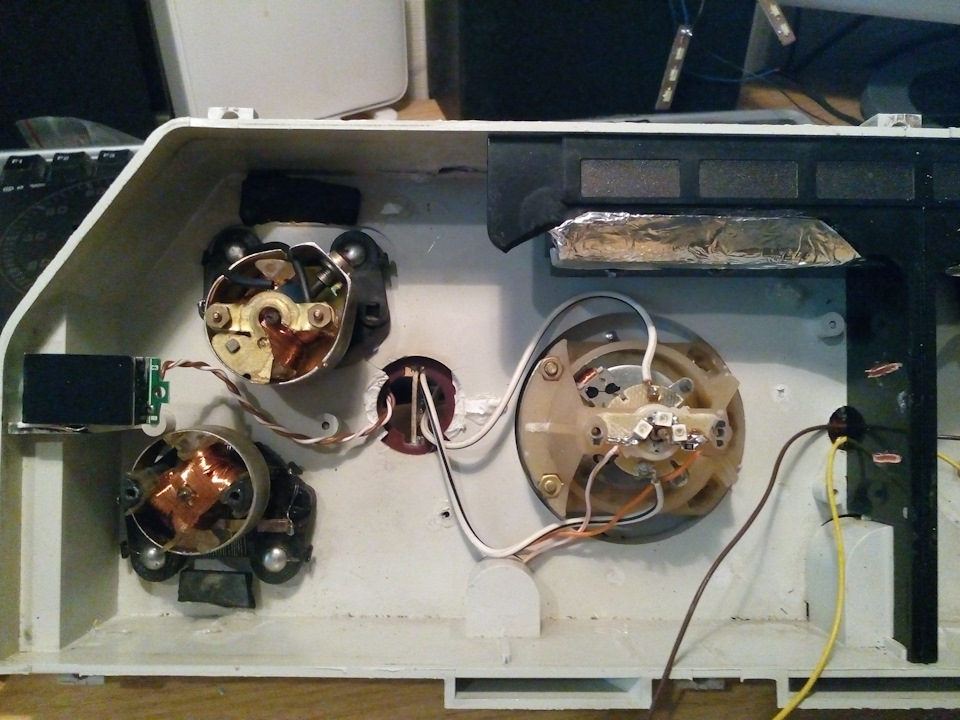

Плати віддав довіреній людині, із зручним інструментом для паяння, який залудив і розпаяв елементну базу на плати…
< Ще одним додаванням до відображення на приладовій панелі ставцифровий рівень газу в балоні (через обмеженість місця, розпинування довелося виконати на виносі від основної схеми).Виконав виріз у накладці, дзеркально повторивши місцезнаходженнявольтметра. Загальний стиль панелі) Всім хто хоч раз замислювавсяпро підсвічування стрілок додаткових приладів на москвичі, (зберігаючи втоплене становище цих) знає що це досить складно. ОсьВам Моя версія підсвічування стрілокПо одному світлодіоду на кожну стрілку, типорозмір -маркування smd3028, з'єднав послідовно по парі з резистором 331 (330 Ом) урозрахунку на 12В (буде стабілізатор)
Допаяв за місцем з'єднання підсвічування основних і додатковихшкал
Спідометр у нас звичайно дуже незручний, його довелося теж знімати, щоб впровадити плату. Всі плати закріпив на силіконовий герметик, щоб у разі необхідності мати можливість демонтажу безушкоджень.
Будинки 12в немає, зібрав до кінця, тимчасово припаяв все + і — удві точки для перевірки і в гаражик… Ну як же без косяків сцуко! Резюмую ... Підсвічування температури ОЖ не горить ( обійшлося ...знайшов соплю ... Прибрав, працює) підсвічування основних приладівжовтить, мабуть через різницю в висотах, а може через різнісвітлодіоди, з цим належить розібратися ... Недосвіт розподілу140км/ч, теж розберуся ... Все ж, проміжний результат є, трохидомучати і буде те що хотів
Ну а як інакше, крізь терни до зірок! )
Незабаром сподіваюся вийде добити і зробити пару тлумачних фото для- зацінити результат)
Сподіваюся інформація корисна, дерзайте друзі, будьте оригінальнимиі нехай у Вас все виходить нормально відразу! />
PS файлів для плат немає і не буде, робив на верстаті
