Усім привіт, давно не було у мене в бж солодкого! )
І ось
Давно збирався зробити таку схему роботи поворотів, і надихнувсянарешті, процес був довгим і неспішним, але кінцевий термін я собівсе ж таки ставив, до закінчення зборки треба було зробити. )

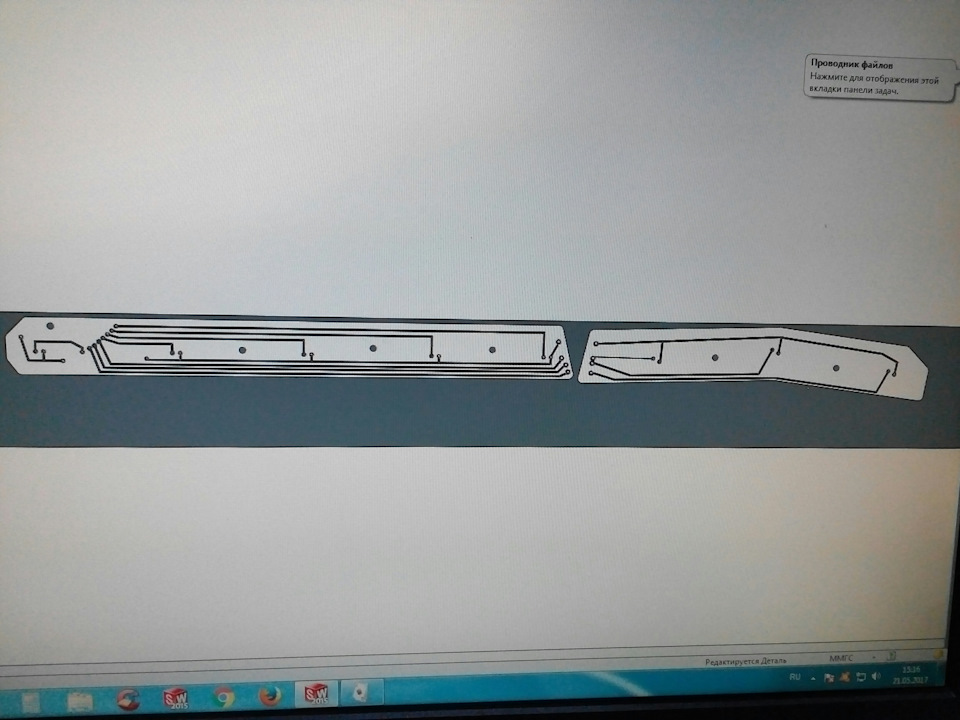

Схему і плату спроектував в солід вокрс і фрезернул

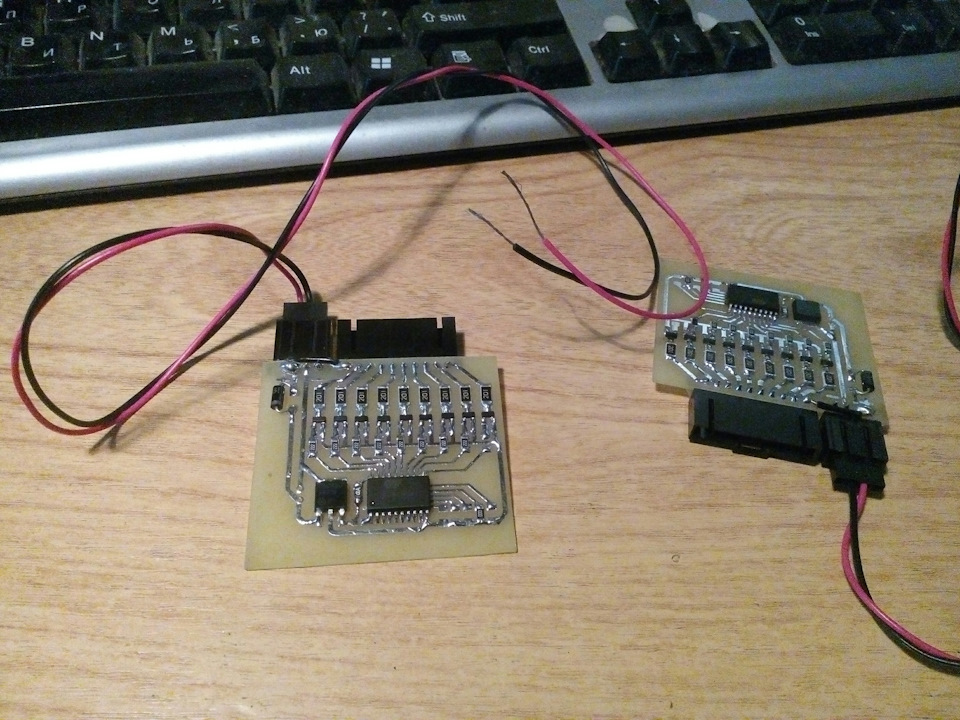

А ось і плати
Схеми управління поворотами, що біжать, 9 каналів
У зв'язку з особливостями конструкції, світлодіоди втопленімаксимально і розташовані по центру отворів в матрицяхвідбивачів<

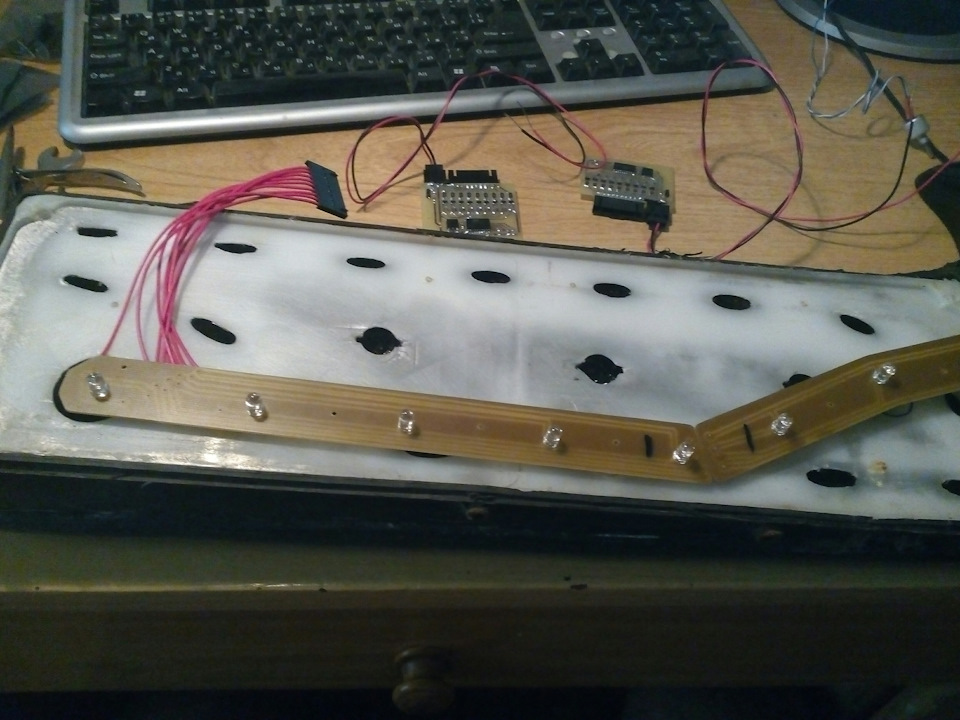

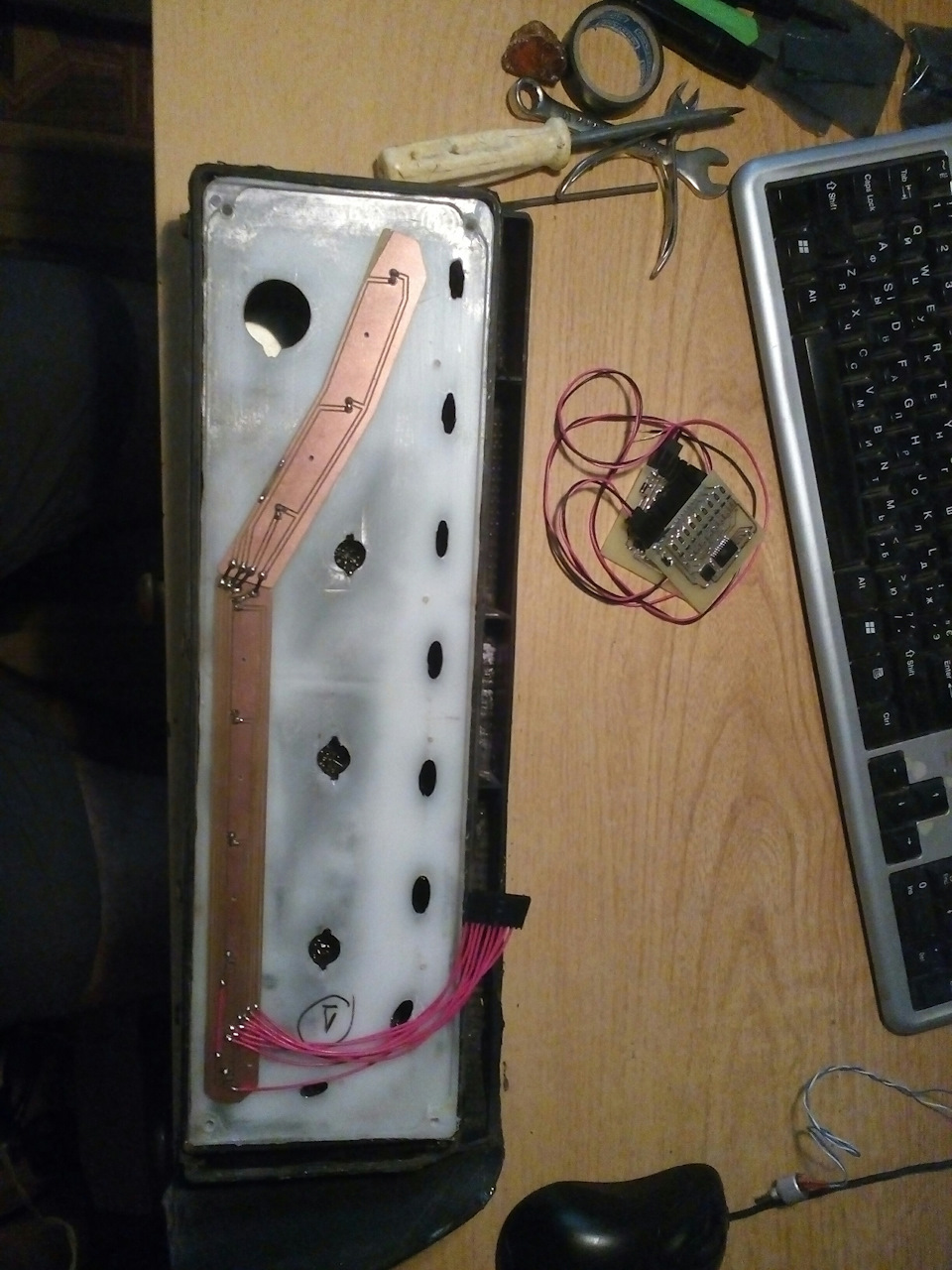

Тестове складання
Після перевірок, усі плати залакував Сапон лаком і зібрав насиліконовий герметик всю конструкцію
Імпровізований чохол для схеми управління з теплошумки тастяжки)

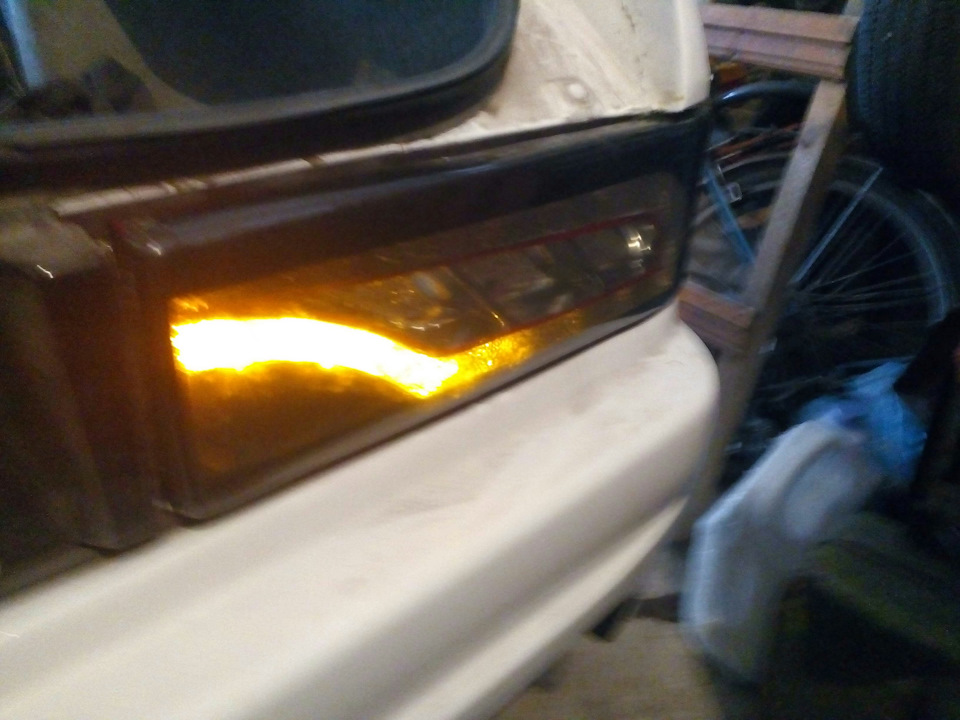

У зборі на місці
Скрін роботи
Інфа За схемою поворотів, що біжать:
Мікруха Attiny 2313A
ключи MMBT2222, корпус SOT-23
Опору 200 Ом 0.5 Вт
Світлодіоди 5мм 75 мА
Харчування мікросхеми 5v
Схему управління Робив товариш з роботи, дякую йому за допомогу вреалізації моїх задумів. Якщо че, може виготовити.
З усіх питань, що цікавлять, як зможу підкажу, розповім…
Ну а в цілому скажу так, проявляйте всі таланти у всьому і як би невийшло, красиво, ідеально або не дуже показуйте і пишайтеся, аджеви все робите самі і в кайф, так, головне в кайф. А мені в кайф💪✌👍
Дуже скоро виїзд, покажу що ж я там назбирав і на пофарбував підкапотом)
До нових зустрічей✌
< /
