Всім привіт! Ось вирішив викласти звіт щодо відновлення датчиків

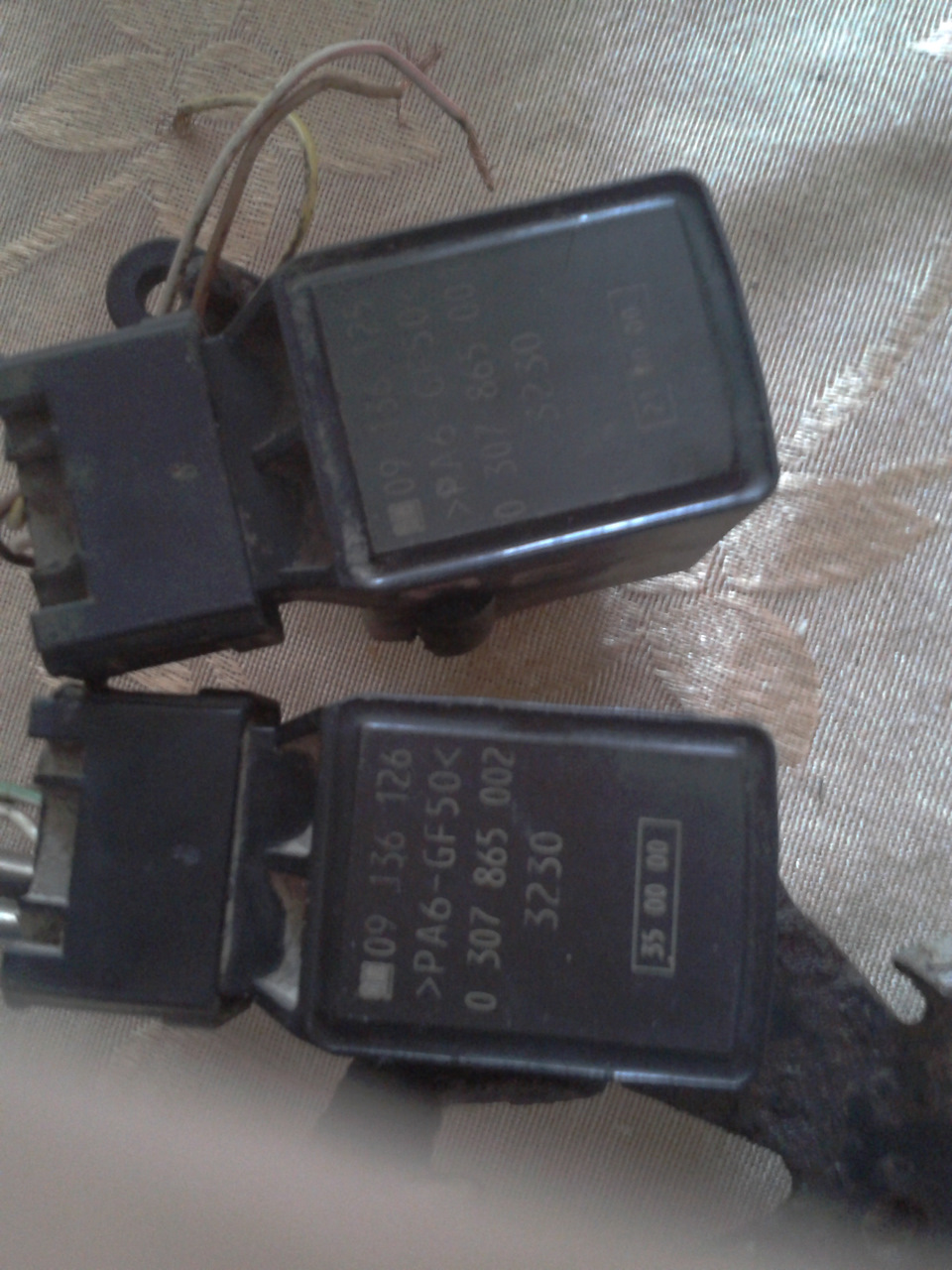

Один комплект датчиків

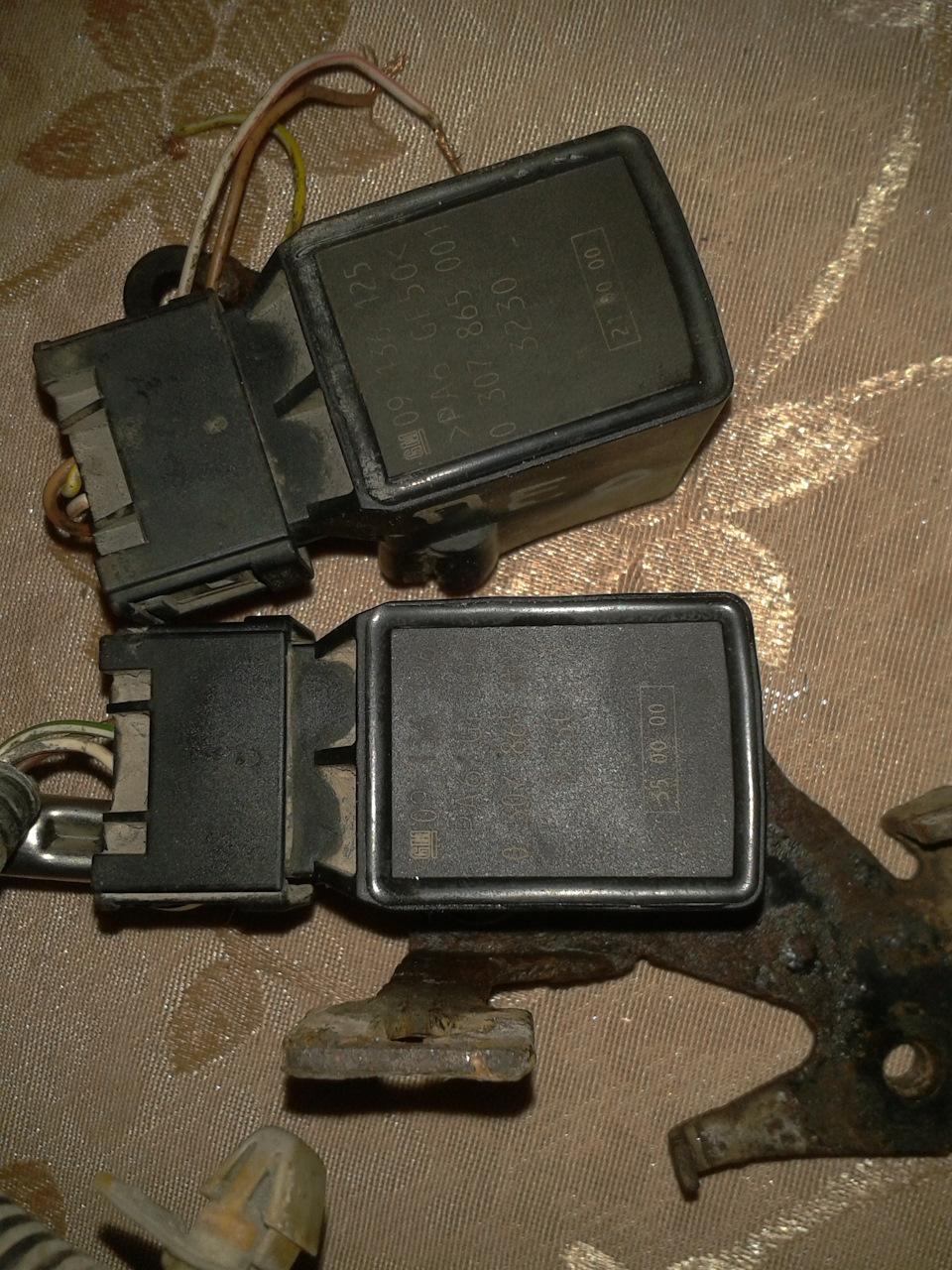

Другий комплект

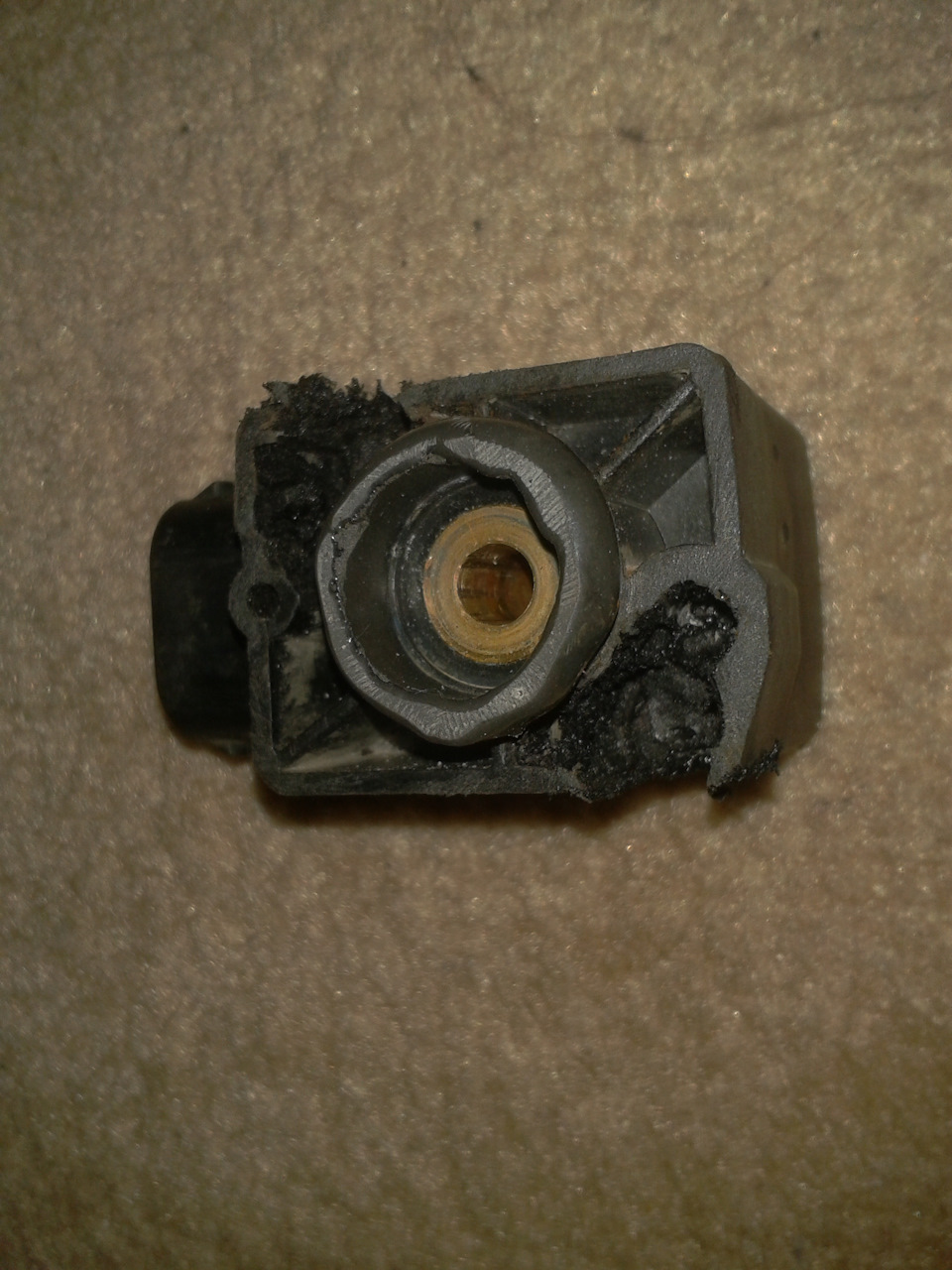

Приступив до розбирання не розбірного! )

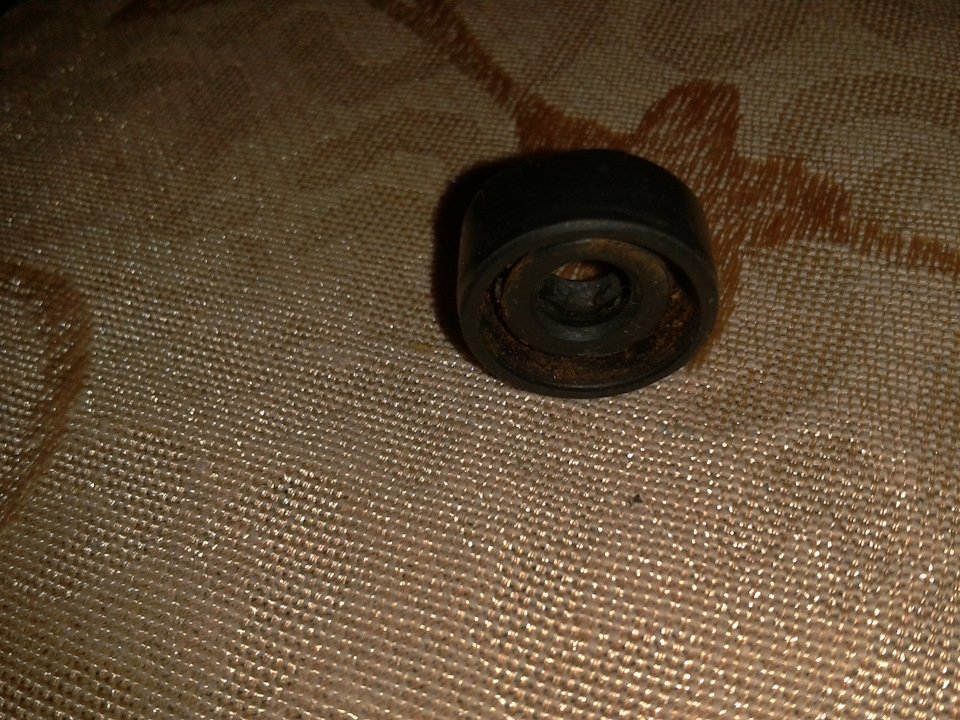

У сальнику пружинка зруйнувалася і волога потрапляла всерединудатчика, і почав я шукати сальники з маркуванням. Датчика виявилосятільки 3 робочих в яких потрібно було замінити сальники відновитикріпильні отвір з різьбленням. На своє місце використав цвяхвідповідного діаметра

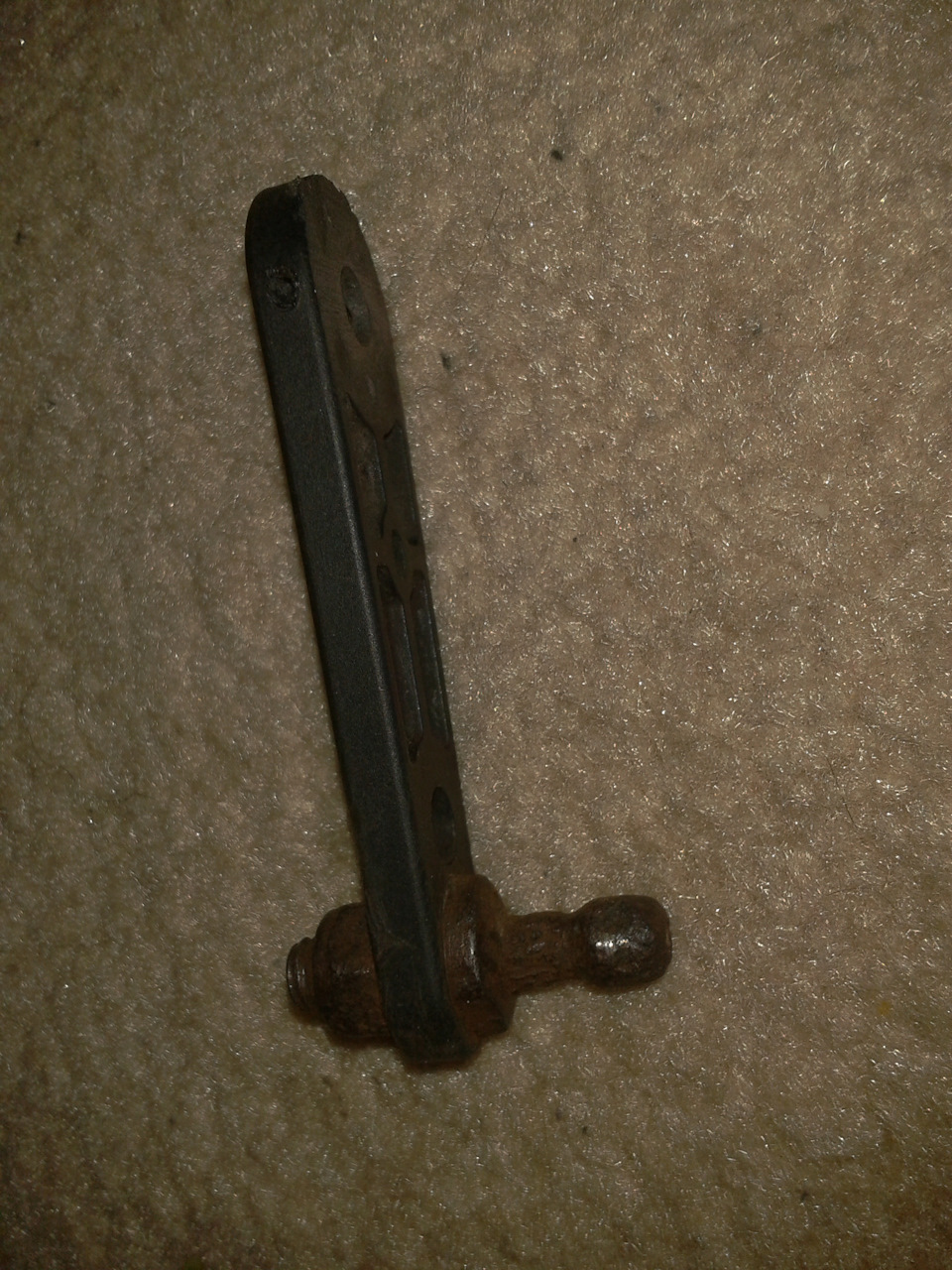

Кріплення відновлюватиму ... Гайки заливати єпоксидкою
Ось така плата всередині датчика
Магніт з валом
Кріплення фіксуючі магніту
Плата зі зворотного боку
Плату випаяв<
Продовження буде…
Слава Богу, плата ціла! )
Запчастини на фото:3500007
Коментарі6
А як їх перевірити на працездатність?
треба живлення 5V подати + на біло червоний і - на коричневий, взяти Вольтметр (мультиметр) і кинути його - на коричневий датчика а + на зелен.-білий (це для заднього датчика) і обертати важіль датчика напруги має змінюватися від 0.5V до 4.9VАналогіч...
цікаво, а нові знайти можна?
незнаю навіть не шукав
Плату можна і нову намалювати)))
так, але там пару опорів вигнило прізвища їх незнаю
