Ліве електродзеркало 3.

Доброго часу доби всім.
Давно не писав сюди нічого, ось вирішив закінчити раніше розпочатісправи і відписатися.
Загалом я нарешті -то переміг повний комплект електродзеркал насвій майже старовинний попіл.. Опис попередніх поривів:спробаразів, спроба два.
Все якось не виходило закінчити, то часу немає, то бажання… > Врезультаті зупинився на версії з реле діючим сигнал на праве і ліведзеркала Спроба законектитися без реле призвела до того, щопрацювали відразу обидва дзеркала, або ж не працювали відразуобидва. Окремо, без застосування чужорідних кнопок.Форуми пишуть, що чорний дріт, що йде на дзеркало — це постійний мінус, але спробачерез кнопку розмикати цей дріт призвела до того, що дзеркалопрацює тільки в одній площині, і реально по трьох проводах + і —блукають у послідовності заданій джойстиком.

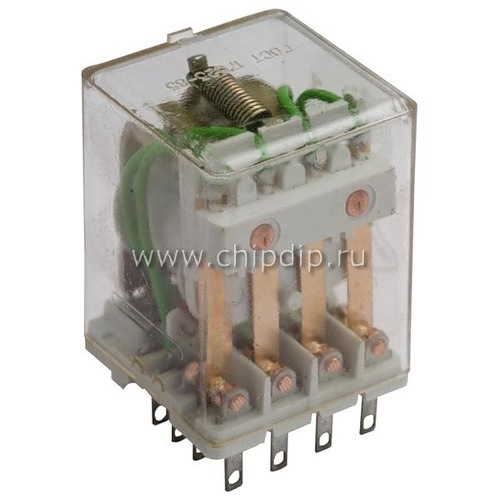

Потрібно реле знайшов на радіо ринку, ціна пару доларів, на виглядприблизно таке

прозора кришка, все видно, що і як працює

Реле поставив після джойстика, припаяв до нього проводки, що йдутьвід джойстика, і що йдуть на дзеркала, так само кинув проводок відреле на (беремо його звідки завгодно, я взяв його від кріпленнякуліси) і другий на кнопку до котрої приходить + (його взяв відскло підйомників, через запобіжник).

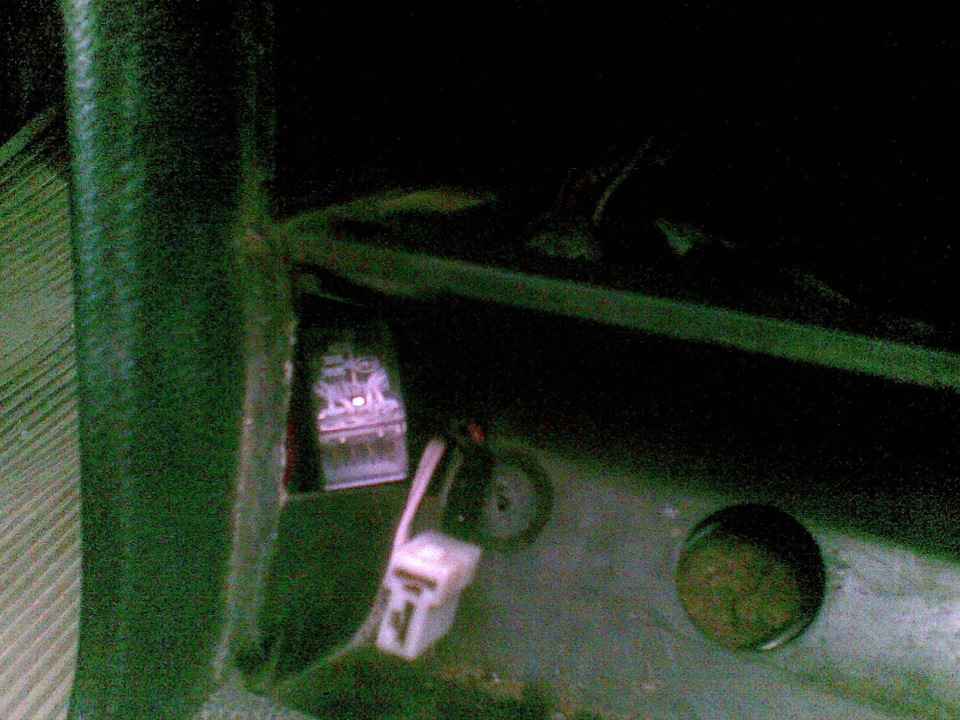

заховав його в тихе місце

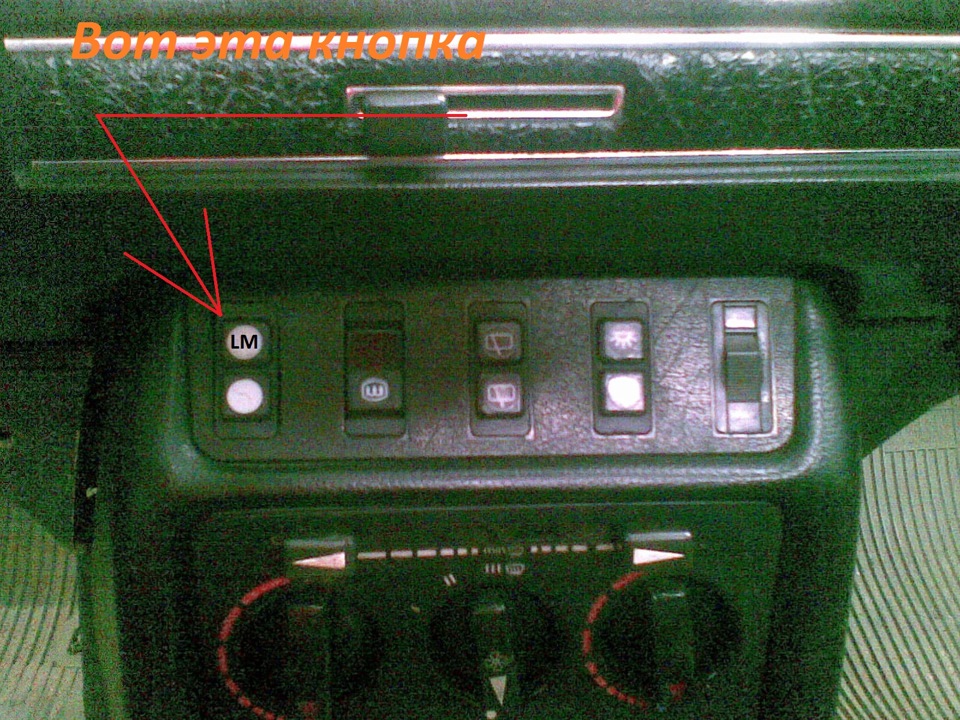

Кнопка управління між правим і лівим дзеркалами

p>
Це вона.

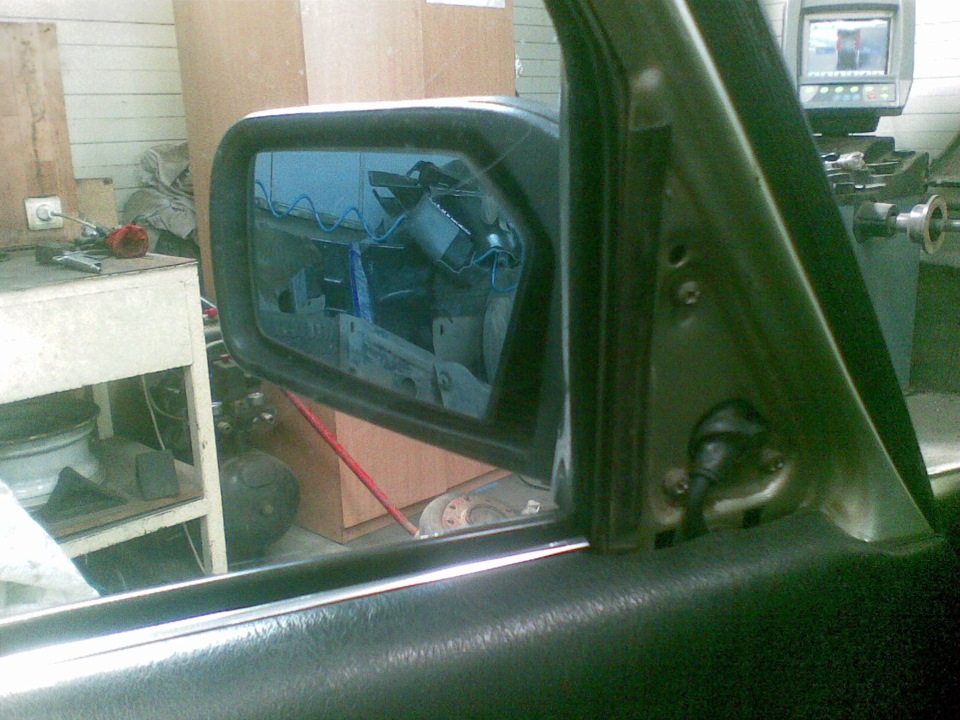

Винник урочистості.

Підсумок:маємо оригінальний вигляд, праве дзеркало постійновключено, ліве включаємо при необхідності, працює або праведзеркало або ліве.
Прошу вибачення за розмиті пояснення, я не електрик, цю схемупідключення мені пояснили на пальцях, і я її реалізував на скількимені дозволило моє гуманітарне утворення. Якщо комусь щось незрозуміло в моїх записах, звертайтеся — допоможу чим зможу.
Після всіх праць, радість від реалізації вищеописаної ідеї булавідзначена поїданням шашликів, та запиванням віночком…

<
Готуємо інструмент…
Добре горить, і це без бензину))))
Треба повторити…
Всім світу, добра та удачі.
