Встановлення ручки закривання кришки багажника

Усім привіт!

Сьогодні я встановив ручку закривання кришки багажника.
Жадібні япошки чомусь її не поставили відразу, хоча місце для неї вобшивці кришки багажника передбачили — будь-який власник Ланцера 10у кузові седан може легко виявити посадкове місце даної кришки, відкривши багажник і звернувши увагу на його ліву сторону.

Давно хотілося виправити цю недоробку, і ось сьогодні цей деньнастав.

Спеціально для цього були куплені такі деталі:
сама ручка - номер 7240A074
5 шайб 5*16 з будівельного супермаркету, прогумованих.

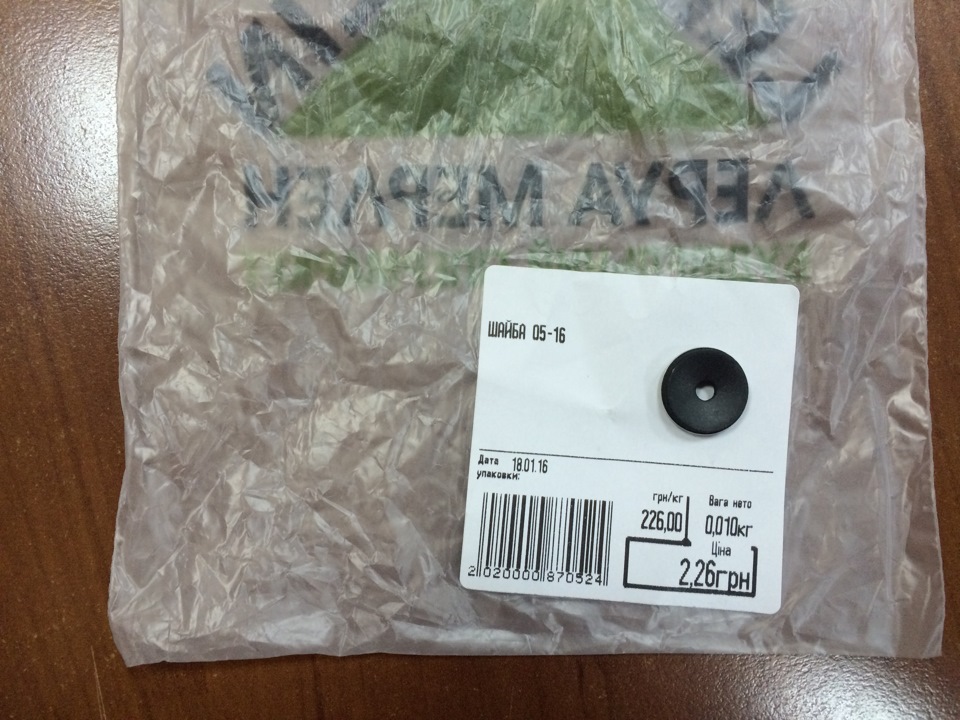

Шайба 5*16.

Далі процедура досить проста:
необхідно точно створити лекало, по якому вирізати отвір в обшивці, для самої ручки та її напрямних.
Для цього знадобилося приблизно 10 аркушів звичайного білого паперуформату А4, канцелярський ніж,
олівець, лінійка та 10 хвилин вільного часу.
Також знадобиться пістолет з термо-клеєм (можна купити в будь-якомубудівельному супермаркеті за $10).

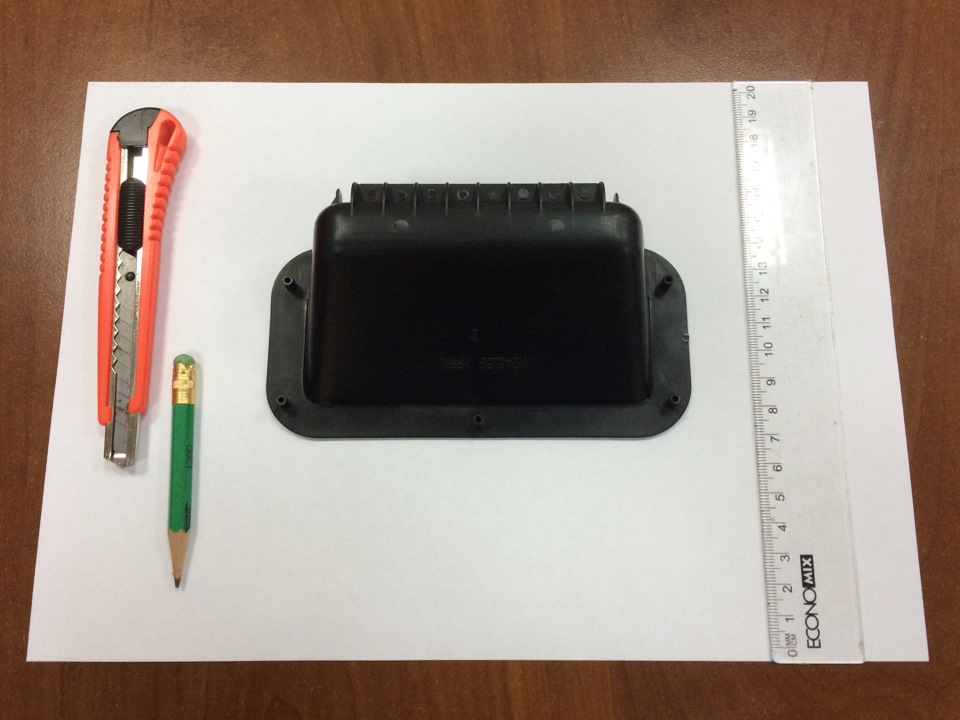

> Інструменти:

От фото самої ручки:

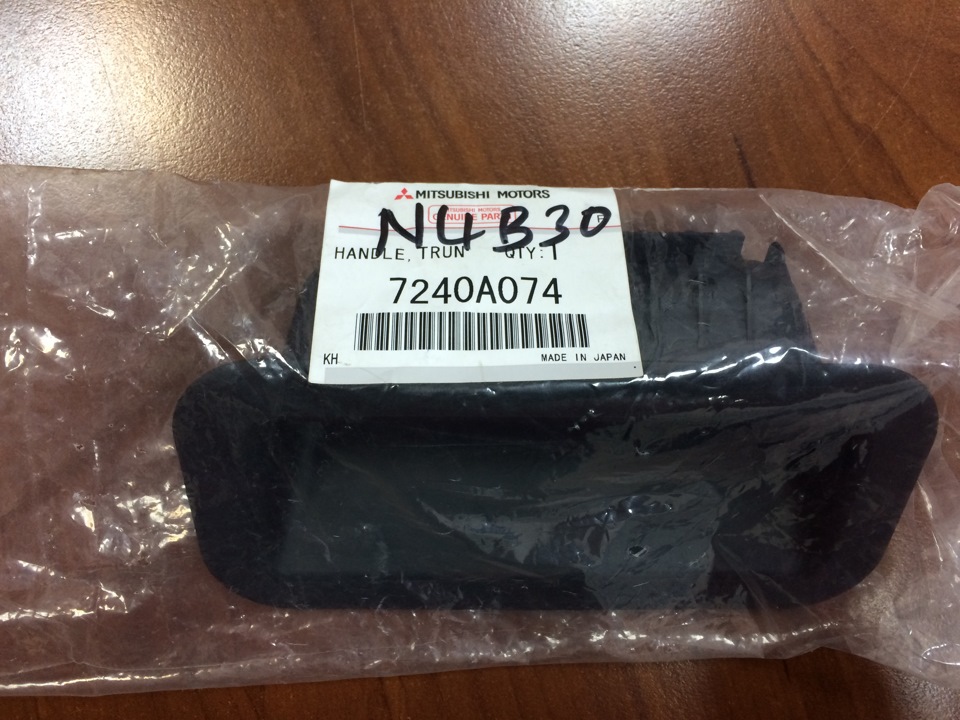

В упаковці.

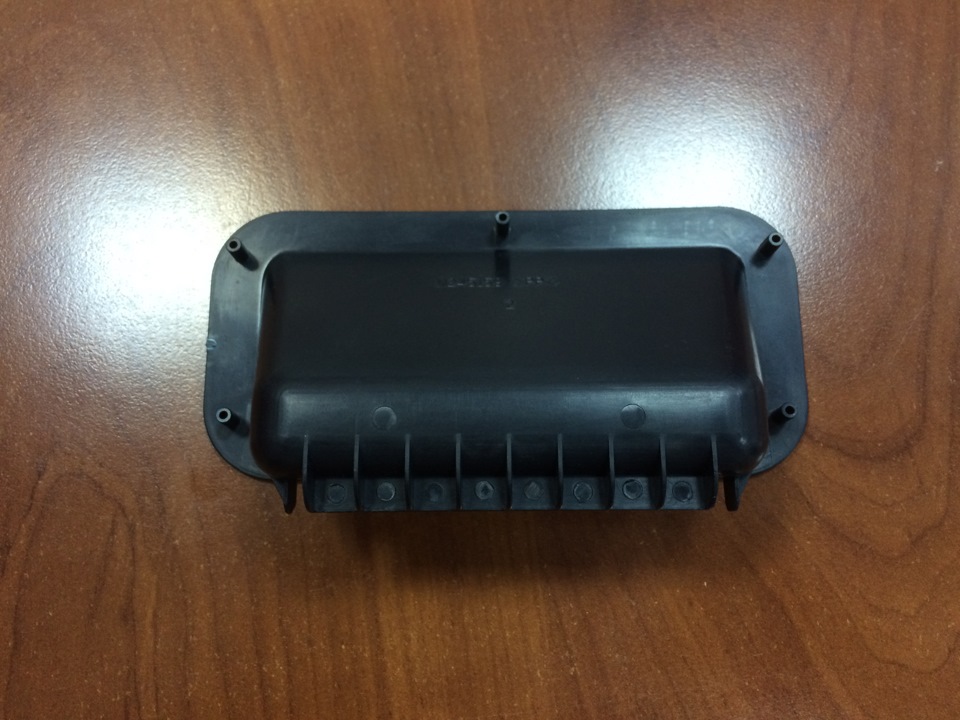

Зворотний бік, видно 5 напрямних.

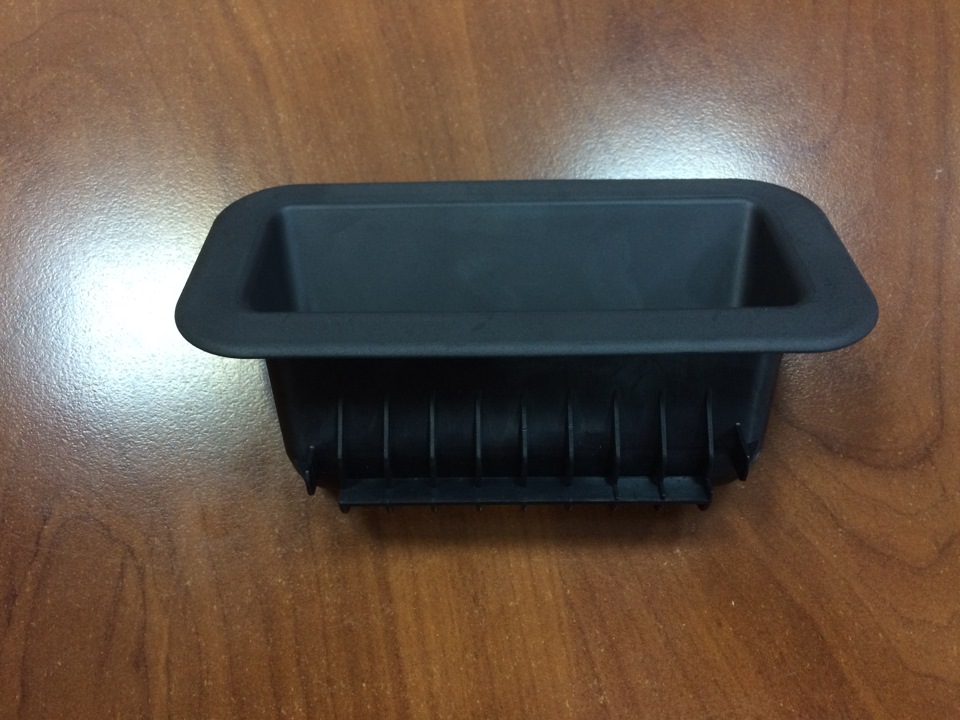

Вигляд збоку.
< Результатом створення лекала став лист А4, який ви можетезавантажити, роздрукувати і по ньому все вирізати.
Вихідний файл має розмір 297*210 мм - завантажити.<
З відмітками.
Без відміток.
Ось так у мене вийшло, коли я вирізав внутрішню частину лекала таотвори для направляючих.
Вигляд спереду. Вигляд ззаду. Вид збоку. У нижній частині аркушпаперу (а згодом і лист обшивки) заходитиме в спеціальний прорізоснови ручки. Зверніть на це увагу, коли встановлюватимете.

Після того, як ми виготовили лекало та перевірили відповідністьусіх отворів і прорізів, переходимо до встановлення ручкибезпосередньо в обшивку. >

Відразу прикладаємо лікало до обшивки у спеціально виділеному місціта фіксуємо скотчем, щоб при подальшому вирізуванні внутрішньоїчастини, все зробити рівно.

Приклали лекало до обшивки.
Зафіксували скотчем. Вирізали внутрішню частину. Вийшло трошки нерівно, але це значення не має, головне правильно висвердлити отворидля напрямних. Вирізаємо внутрішню частину гострим канцелярськимножем. Маленькі отвори для напрямних висвердлюємо свердлом №5.Висвердлюємо отвори свердлом №5.
Далі вставляємо нашу ручку, всі отвори повинні збігтися, обов'язково перевіряємо, щоб з того боку ручки, де немає напрямних, у проріз "увійшла" обшивка.
Встановили ручку.
Тепер залишився останній штрих:необхідно на напрямні зі зворотногобоку встановити шайби та зафіксувати їх. Це необхідно, щоб у моментзакривання кришки багажника ви не залишилися з ручкою в руках.Вона, хоч і фіксується за внутрішню частину ребра жорсткості кришкибагажника, повинна бути надійно закріплена в обшивку. Багато хторобить це по-різному.
Я вибрав фіксацію термоклеєм.
Ось такий вийшов результат. Вигляд зсередини.
Термоклей.

Ось такий вийшов результат на обшивці:

Готово.

<
Ось так все виглядає вже встановленим у кришці багажника:

Встановлено

Продовження слідує …
