У цьому записі не буде мого процесу заміни ланцюга, він ще належить. Тут я просто розповім про поточний стан і про те, що планується
А так само, то, як я планую це робити, ґрунтуючись на записах з БП інших людей і каналі Власова Олександра на ютубі, я склав для себе Алгоритм - Точну послідовність заміни ланцюга для чайників (для себе). Що ми маємо:
-е91 2007го
-двигун N47D20A
-мкпп
-пробіг 337к км
-теч масла по прокладці піддону і *імовірно по прокладці теплообмінника.
-шаркаючий звук ланцюга.Виразливо чутний на неодружених і на оборотах до близько 1500-2000.
-замінити зчепу (крім маховика)
-замінити мембрану квкг, гофровану трубку квкг, кільця ущільнювачів інтеркулер-турбіна і тд
-замінити прокладку теплообмінника та кільця всередині.
-якщо легко зніметься, то зніму сажевик і промою чимось.
b>Алгоритм, склепаний зі скріншотів і слів Vlasov'a на його відео.
Розділ 1. Розбирання.
0. Знеструмити двиг
1. Вийняти фільтр
2. Зняти захист
3. Зняти глушник
4. Зняти стартер
5. Зняти коробку мкпп.
5.1. Від'єднати роз'єми. Три дроти.

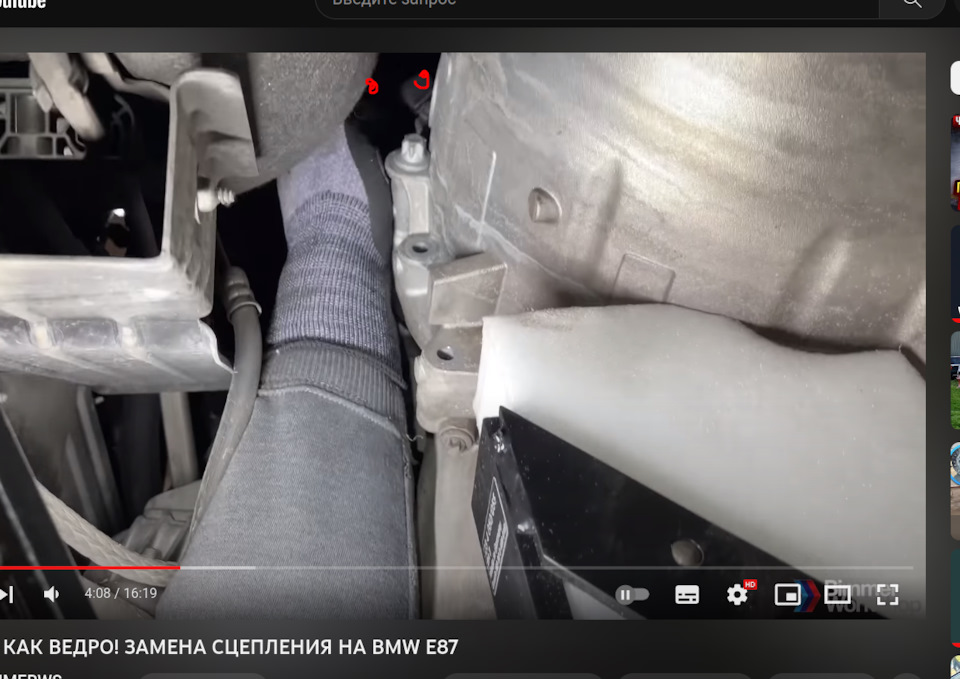

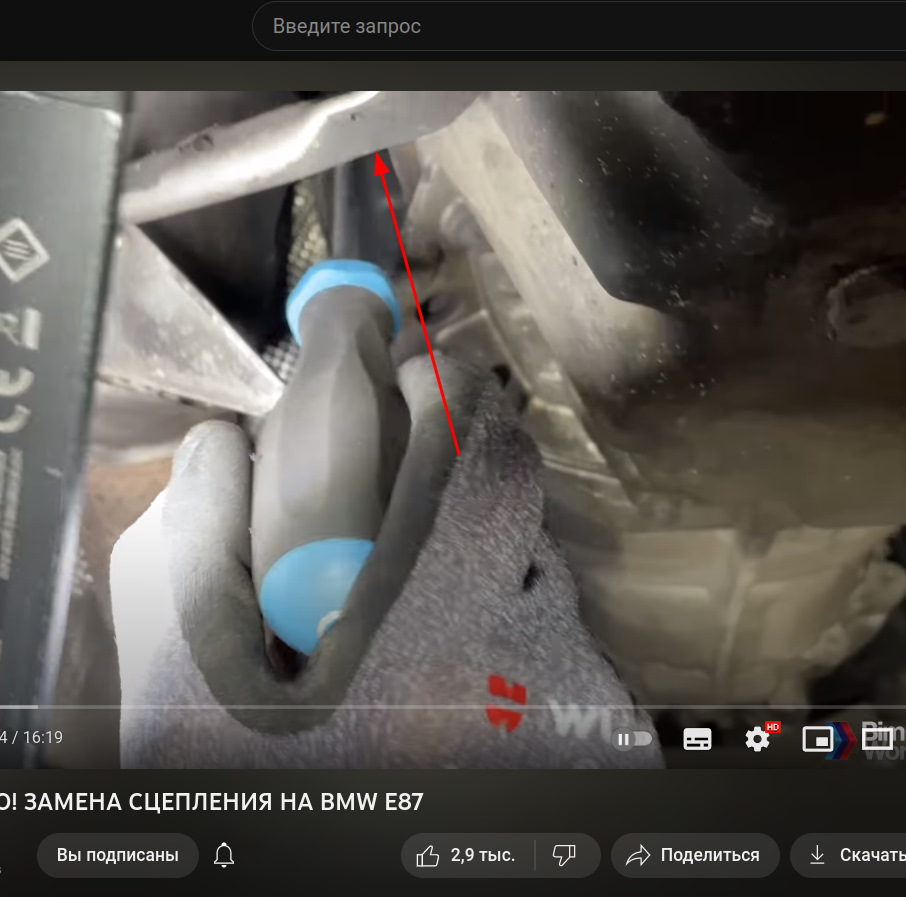

5.2. Відкрутити заховану гайку
5.3.
5.5. Відкруч кардан
5.6. Ставимо підпірку під коробку

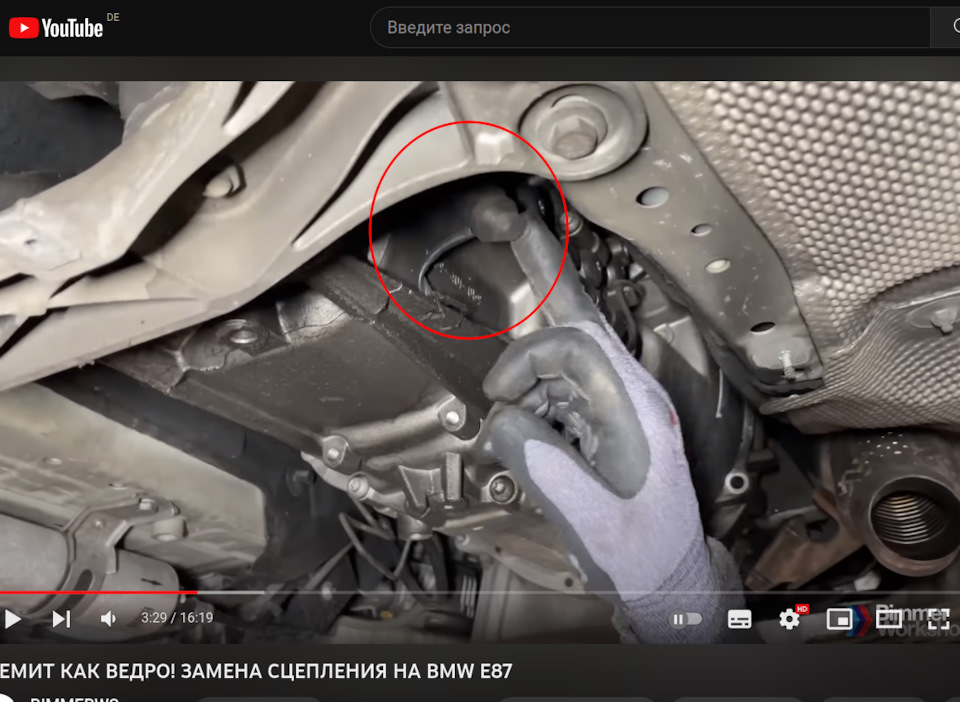

5.7. Відкручуємо робочий циліндр зчеплення
5.8. Відкручуємо траверсу 4 болти
5.9. Опускаємо коробку

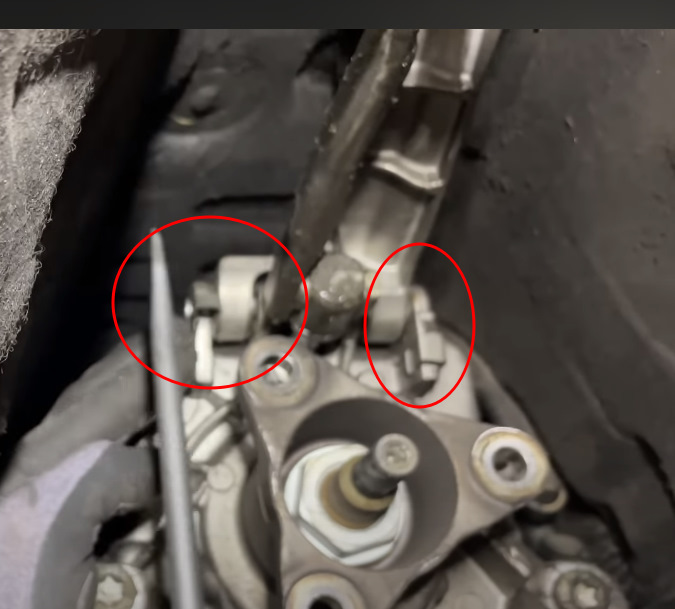

5.10. Відкручуємо кулісу, там дві клямки
5.11.
5.12. Якщо стартер закис, через дерево вибиваємо
5.13. Від'єднуємо кулісу від коробки
5.14. Відкручуємо стартер від коробки (2болта зверху
5.15.
5.16. Від'єднати датчик заднього ходу
5.17.
5.18. Коробка знята.
5.19. Фіксуємо маховик пристосуванням (або вкруч. Один болт і від нього спираючись монтажкою утримуємо). Відкручуємо 6 болтів кошика сцепи мкпп
6. Знімаємо маховик (торкс на 60)

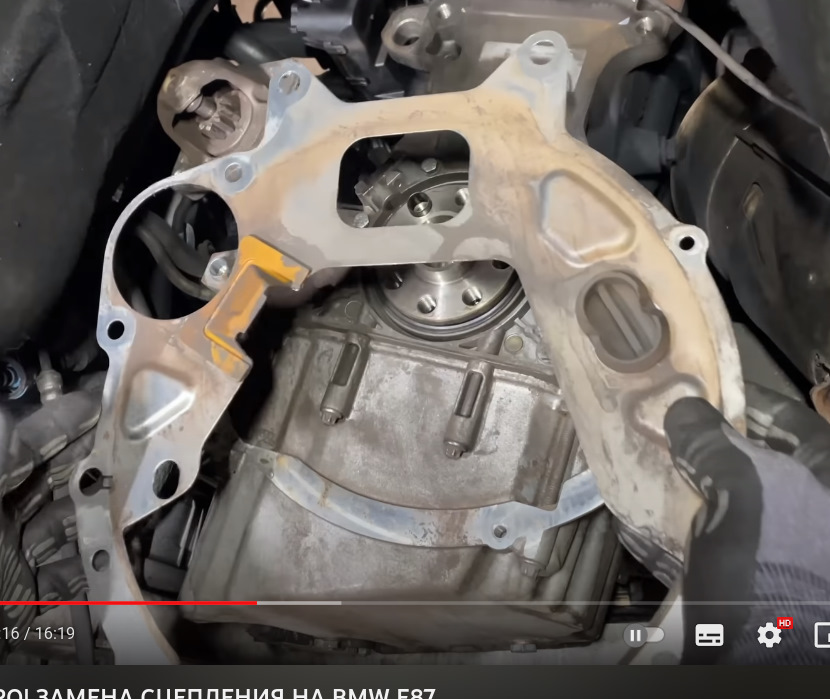

7. Знімаємо захист
8.
9. Відкручуємо датчик оборотів коленвала
10.
11. Знімаємо кришку
12. Знімаємо кільце (з якого датчик коленвала читає положення) і протираємо. Чистимо
13. Виставити вмт по мхаовику
14.
15. Витягаємо заглушку. Ставимо фіксатор
16.
17. Відкручуємо піддон
18. Знімаємо клапанку - відкручуємо три болти
18.1. Знімаємо впускний колектор (щоб чистити впуск)
18.2. Паливна рампа, обратка, форсунки
18.3. Затикаємо колодязі ганчіркою
18.4. Знімаємо всі дроти від клапанки, напр. Свічки
18.5. Гідравлічна трубка відпустити від тнвд. Підняти
18.6. Мітки ВМТ.
18.6.1. Кулачки лівого розподілу дивляться вліво
18.6.2.
18.6.3. Мітки двох зірок розподілів поєдналися (на лівому одна, на правому дві)
18.6.4. На розподілах штрихи
18.7. Відкручуємо три болти кришки грм
19. Знімаємо кришку грм
20.
21. Міряємо відстань натягувача*заради інтересу
22. Знімаємо ланцюги
22.1. Ланцюг маслонасосу. Різьблення зворотне. Болт буде новий
22.2. Відкручуємо болт натягувача, щоб спав тиск масла
22.3.
22.4. Відкручуємо черевик.
22.5.
22.6. Відкручуємо три болти на розподільчому валу
22.7.
22.8. Знімаємо ланцюг із зіркою
22.9. Знімаємо черевики
22.10. Переходимо до третього ланцюга - видавлюємо олію з натягувача
22.11.
22.12. Стопоримо цвяхом
22.13.
22.14. Притримуючи колінвал монтажкою за стопор, щоб не крутився, відкручуємо зірку
22.15. Вкручуємо знімач у зірочку ТНВД. Дістаємо серединку, викручуємо болт (буде клацання - зірочка зіскочила). Виймаємо знімач, знімаємо зірку та планки
22.16.Знімаємо маслонатягувач
22.17. Знімаємо маслофорсу
22.18. Йдемо нагору - фіксуємо розподільний вал
22.19.
22.20. Чистимо від гермета і масла
1. Ставимо зірку ТНВД, ризиком навпроти відливу
2.
3. Ставимо ліву планку
4.
5. Вкручуємо (несильно) болт у зірок тнвд
6. Ставимо маслофорсунку
7. Ставимо натягувач
8.
9. Міряємо витяг натягувача (має бути 10) заради інтересу
10. Ставимо ланцюг верхній (так щоб 3 болти були посередині півмісяців)
11. Вкручуємо три болти, але не остаточно
12. Для напрямної верхньої планки ставимо клей різьбовий
13.
14.
15. І ліву планку
16.
17. Вкручуємо натягувач від руки
18. ФРОНТ - на себе
19.
20. Крутимо болт на ТНВД 65 Ньютонів. Утримуючи монтажкою колінвал від провертання
21. Крутимо верхній натягувач ланцюга 70Ньютонів
22. Торекс зірочки маслонасоса - 5ньютонів і 90 градусів
23. Верхні болти на розподільному валу поки не чіпаємо
24. Чистимо кришку ГРМ, піддон, ставимо на гермет
25. Ставимо кришку ГРМ, наживляємо-підтягуємо 11 болтиків
26. Вкручуємо три верхні болти
27.
28. Підпихаємо кришку ГРМ нагору, потім затискаємо ті 11 болтів
29. Ставимо сальник коленвала (він повинен простояти хв 4 години) Сальник ПТФЕ (тефлон). Зазвичай такі встановлюють спеціальним інструментом, але цей по ідеї м'який, його важко пошкодити, тому просто забивається молотком через деревяшку.
30.
31. Миємо піддон, ставимо піддон, датчик знімаємо. Боїться води
32. Ставимо коліщатко датчика коленвала, з мітками
33.
34. Ставимо маховик, болти на клей. Даємо сохнути до завтра
35. Ставимо фіксатор коліна
36.
37. Перевіряємо пристосуванням положення розподілів, закручуємо 3 болти
38.
39. Знову піднімаємо машину, робимо 2-4 обороти проти вартовий. Дивимося знову фази за мітками розподілів
40. Мітка шплінту, запам'ятовуємо
41.
42. Перевіряємо зіткнення планки. Закручуємо болти
43. Збираємо верх:миємо клапанку, ставимо прокладку, форсунки, рампу
44. Заливаємо масло, фільтр міняємо
45. Прокачуємо ТНВД рейнгольдом
46. Запуск.
47. Обнуляємо маслосервіс.
48. Перевіряємо текти олії з піддону.
49. Перевіряємо текти форсунок.
50. Перевіряємо рівень масла.
51. Стираємо помилки, читаємо машину.
52. Прикручуємо захист. У наступному пості напишу, які деталі я купив. Номери оригіналу знають, гадаю, всі. Я ж розповім, які аналоги купив.
