ввімкнення вогнів

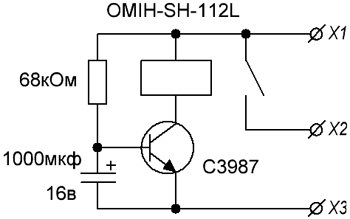

Пропоную просту схему пристрою управління ближнім світлом абоходовими вогнями автомобіля. У зв'язку з новими правиламидорожнього руху їздити потрібно з ближнім світлом або з ходовимивогнями, водії дуже часто при виїзді автомобіля з паркуваннязабувають включати ближнє світло, що загрожує не малим штрафом збоку інспекторів. Схема доступна для повторення навітьрадіоаматору-початківцю, містить мало радіоелементів і надійна вроботі. Розглянемо роботу схеми:

br> При подачі на клему Х1 живлення 12в із замку запалюванняавтомобіля напруга через резистор надходить на конденсатор, якийпочинає заряджатися.При досягненні на ньому певного рівня напруги, через 8-10 сек, відкривається транзистор і спрацьовує реле, йогоконтакти замикаються і живлення у схему автомобіля Ходові вогніможна підключити безпосередньо до клеми Х2. Якщо немає ходовихвогнів, а лише ближнє світло, то клема Х2 підключається доперемикача ближнього світла автомобіля. Схема зібрана навісниммонтажем. Після збирання та перевірки працездатності схеми всірадіоелементи упаковуються в коробочку або кілька шарів ізолятори.Пристрій встановлюється в автомобіль у зручному для монтажу місці.Деталі:транзистор С3987 замінимо на КТ829А. Електролітичнийконденсатор бажано взяти менших габаритів. Реле на струм контактівне менше 5А (все залежить від потужності ходових вогнів) та опоромкотушки не менше 120 Ом.
