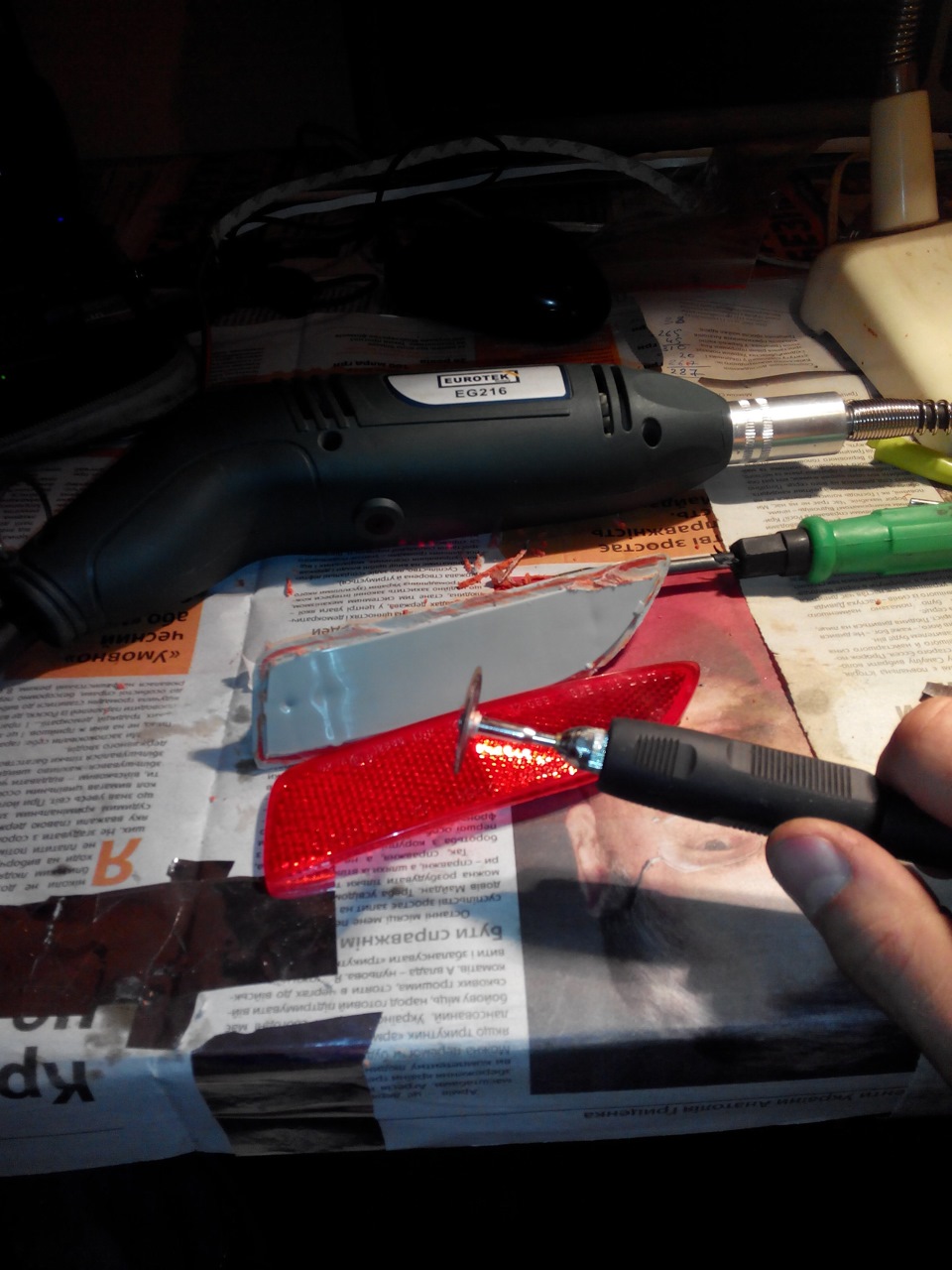

Зняв розрізав гравером. Не реально ))

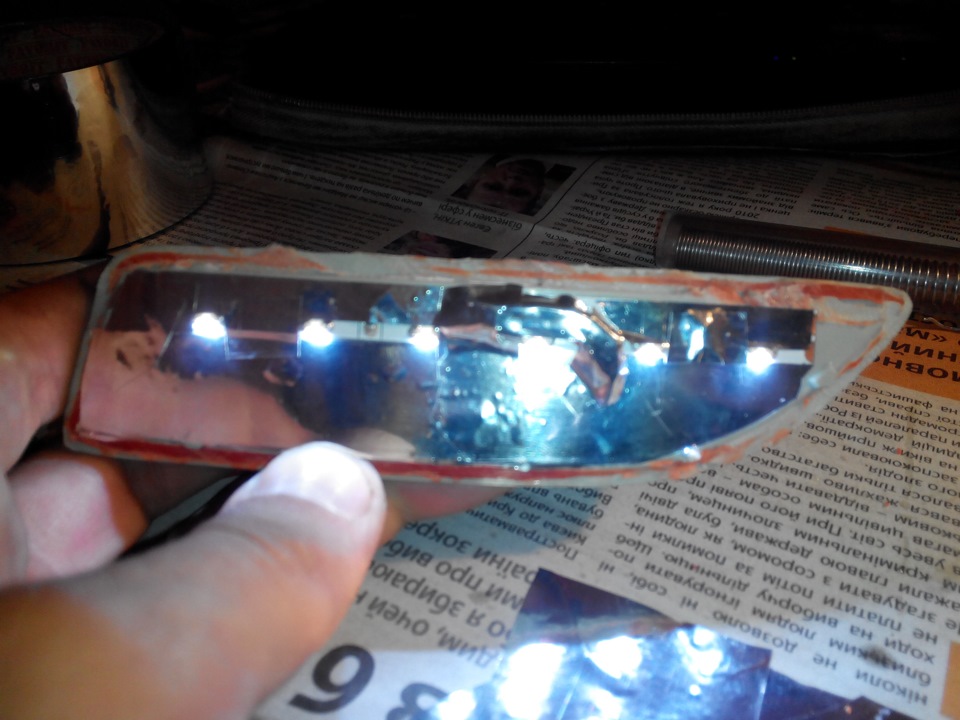

Вставив світлодіодну стрічку з 6-ти діодів
Білий фон проклеїв фольгованим скотчем, щоб свічення було краще! SMD 2835 ось таку!

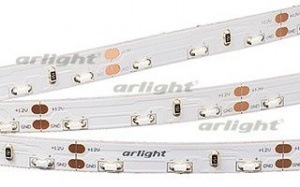

Світлодіодна стрічка бокового світіння SMD 2835
Потому всю цю справу склеїв за допомогою герметика!

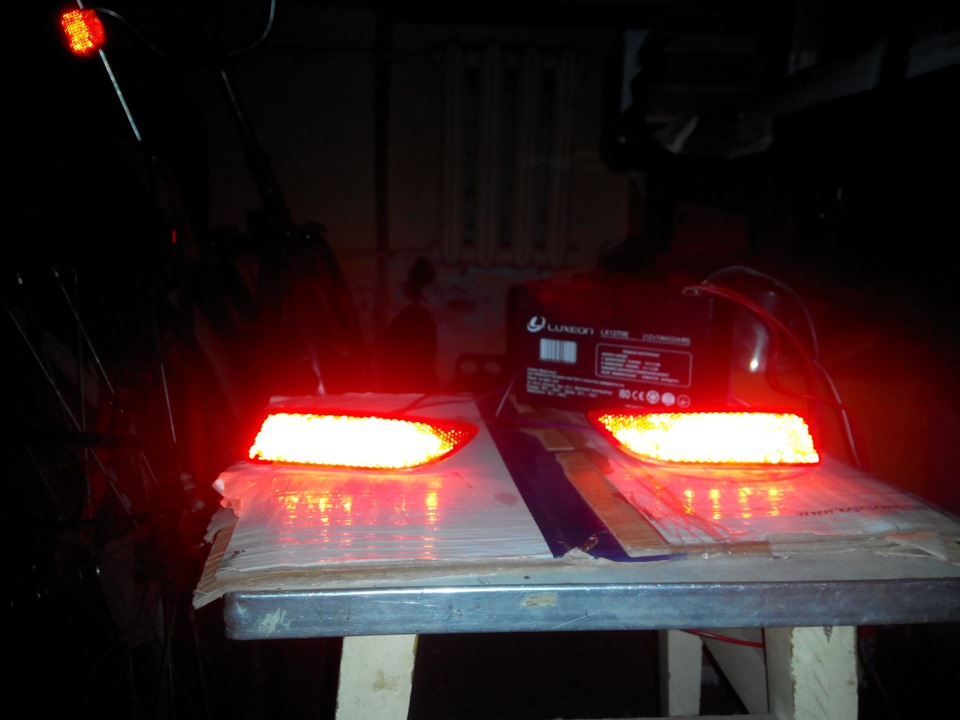

Фото у повній темряві!

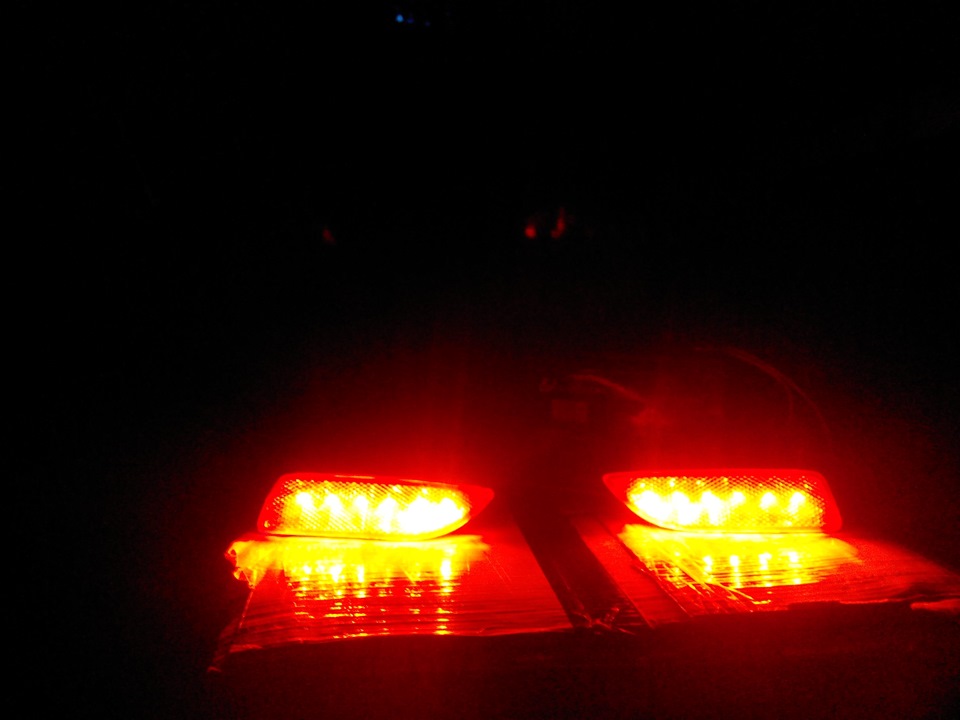

У повній темряві але зі спалахом
Зі світлом! )
Трохи інший ракурс фото
Далі треба було зробити стабілізатор, т.К LED катафоти за планомповинні працювати від габариту! Для виготовлення стабілізатора булопридбано такі дитальки:
— Монтажна плата
— Конденсатор 1шт. 47мf, 25v
— Конденсатор 1шт. 47мf, 16v
— Стабілізатор напруги L7812CV
— З'єднувальний колодки!
Завісило це не пам'ятаю скільки але не дорого всяко до 40 грн
За такою схемою це все спаяв
Схемка стабілізатора
Готова схема!
Підключав два LED катафоти світили приблизно біля 30 хвстабілізатор напруги L7812CV, майже не нагрівся.
Наступним кроком була проблема в корпусі для стабілізатора.Зробив корпус із пластику 2мм, все зібрав у коробочку! ))
коробочка для стабілізатора
коробочка для стабілізатора
коробочка для стабілізатора
Все готове для встановлення на машину!
Розбираємо обшивку багажника. Спочатку виймається підлогабагажника, потім пластикова панель (у її центрі знаходиться петлядля замку багажника), потім відгинається до максимально можливоїобшивки лівого борту. Обшивка в багажнику кріпитьсязаглушками
Зняття пістонів обшивки
Вивів дроти через робочі отвори були закриті резинками! І через нихпротанув гофру. Підтягнув паралельно до габариту. З боку днища всеукладено в гофрі! З установкою правого LED катафота проблем невиникло тому що там захисту з боку днища немає! А ось ізвстановленням лівого є проблема. Багато хто писав що розбирали весьзахист, і при цьому ламали пістони якими вона кріпиться, а пістоникоштують близько 5грн 1 шт)). Подумав я, що багато мороки зізняттям захисту і пішов іншим шляхом! Зняв задній лівий бризковикта отримав доступ для протягування гофри та встановлення лівого LEDкатафота
Зняв бризковик та пластмасовий кожух
З багажника просунув провід. З'єднав із дротом від LED катафота, іперетягнув у багажне відділення З багажника просунув провід.З'єднав з проводом від LED катафота, і перетягнув у багажневідділення
Все поставив на місце! Дивимося результат!
Фото вдень
Фото у повній темряві
Трохи ближче!
Всім дякую за перегляд! Удачі на дрозі та мирного неба надголовою!
