А якщо в піднебесній немає, то робити самому.Мій варіант:))схема підключення.Тільки стоп чи тільки габарит чи й те йінше.На дорогах бачив різні варіанти.Нещодавно їхав Tiguan, у ньогоще й до поворотника було підключено.
Місця в катафоті не багато, і щоб ефективно працювало, то вирішиввибрати варіант, СТОП.Так само по світу, хотілося б, щоб надійно іне крапками.
— Провід, купив 1.5кв, 5м, із запасом;
— Дві пари вологозахисних контактів;
— LED. Стрічку не захотів, так як якщо швидко перегорить, тозанадто багато метушні із заміною.Світло не суцільний.Вибрав осьтакий варіант Алі
120мм×10мм 10W. Запасні катафоти. Бо не зрозуміло, як швидко всевдасться зробити, а з дірками їздити якось не фен-шуй. Кодикатафот, якщо кому знадобиться 265654344 та265604000.
Після приходу LED плат, виявилося, що не дивлячись на те, щовони на алюмінієвій пластині, гріються дуже активно, світять могояскраво. І можуть успішно проплавити корпус катафоти.
— Був куплений на радіоринку регулятор потужності.

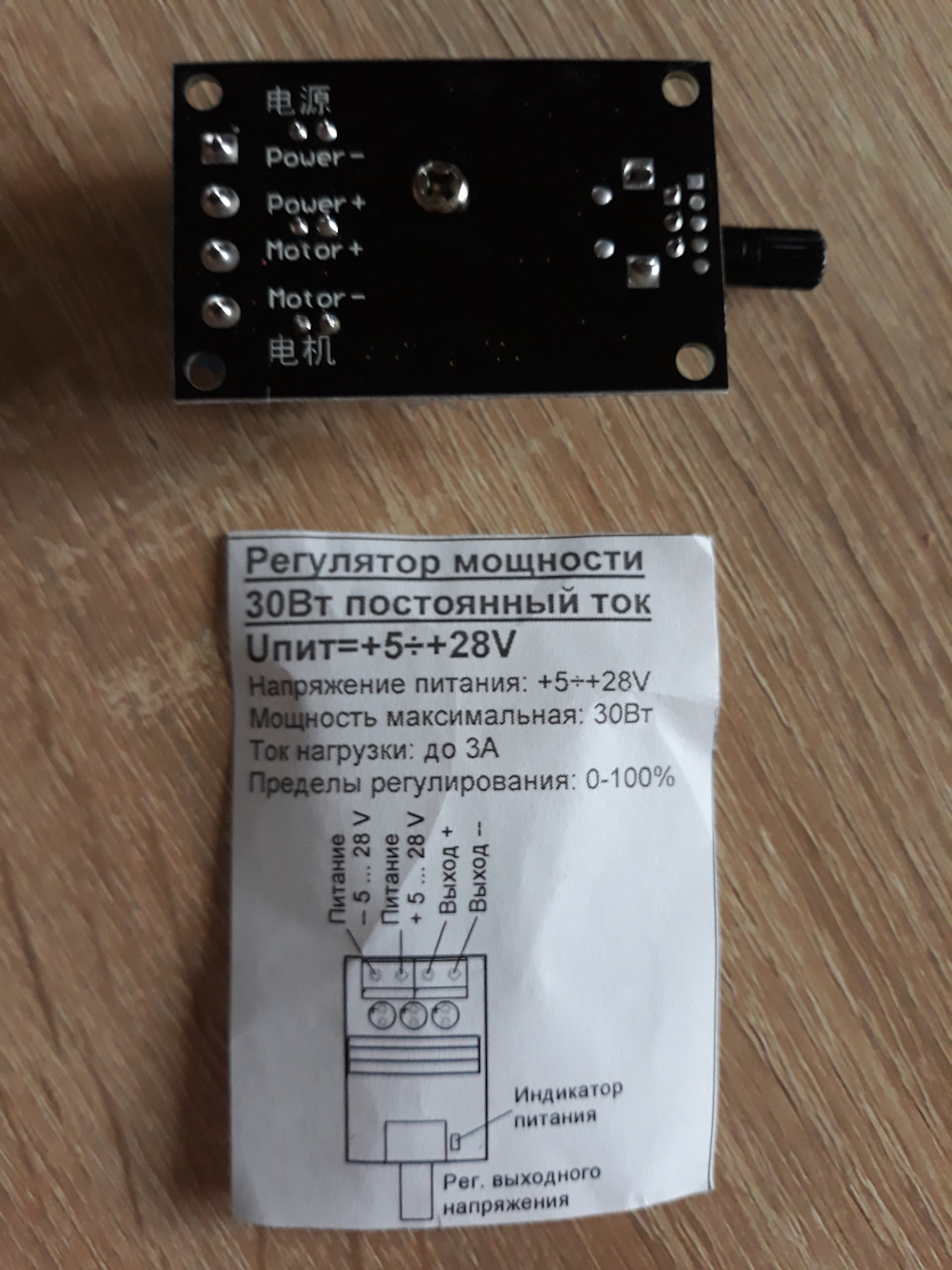

Регулятор потужності. Фото з описом характеристик, може кому станев нагоді.

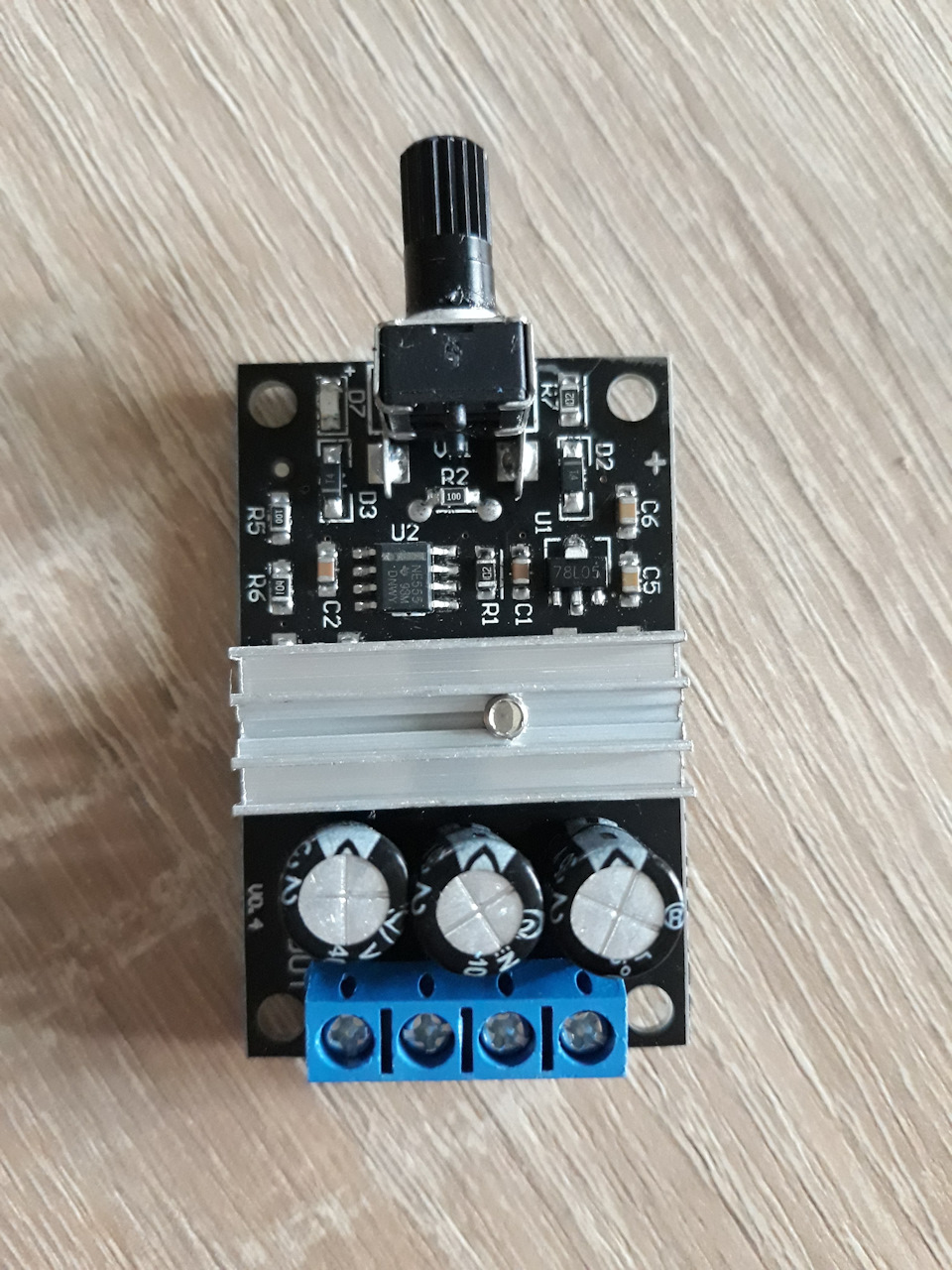

Так виглядає зі зворотного боку
Тепер процес.
Відразу скажу робив далеко не все сам . А точніше, найскладнішезавдання він узяв товариш. На початку думав попросити його зробититільки дрібні роботи, але він захопився)) і зібрав все самостійно))За що йому велике спасибі, і подяка звичайно від мене не забулавручитися :-) Узгоджували все по телефону, обговорювали. Основнаскладність була підібрати температуру, при якій пластик не будеплавиться, і так щоб світило не дуже тьмяно. Не габарити все жтаки. Після низки тестів, обговорень у телефонному режимі, підібрали потрібний режим.

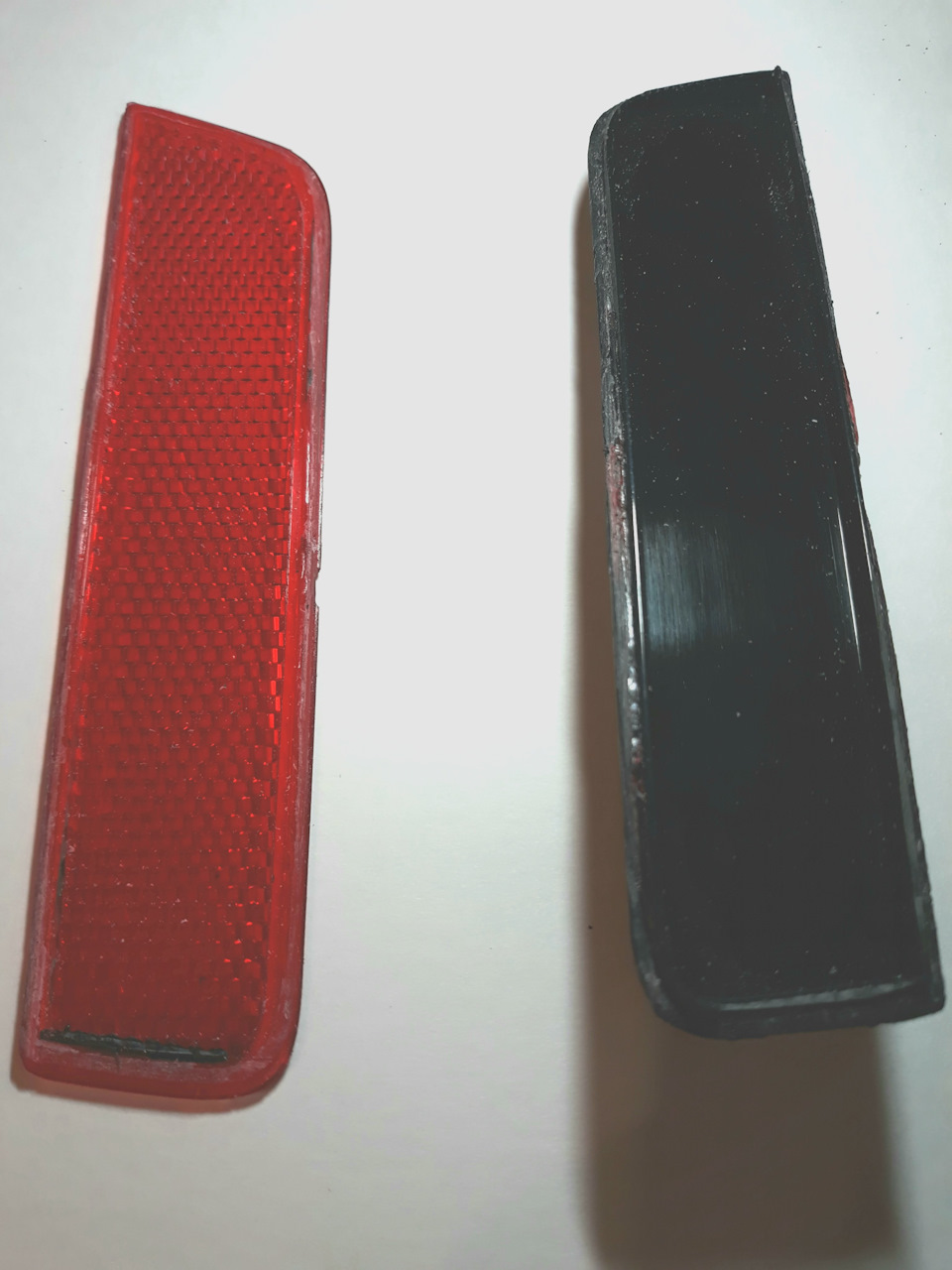

1. Катафоти були розпиляні на дві частини. Весь пластик із задньоїчастини був зрізаний і зачищений.

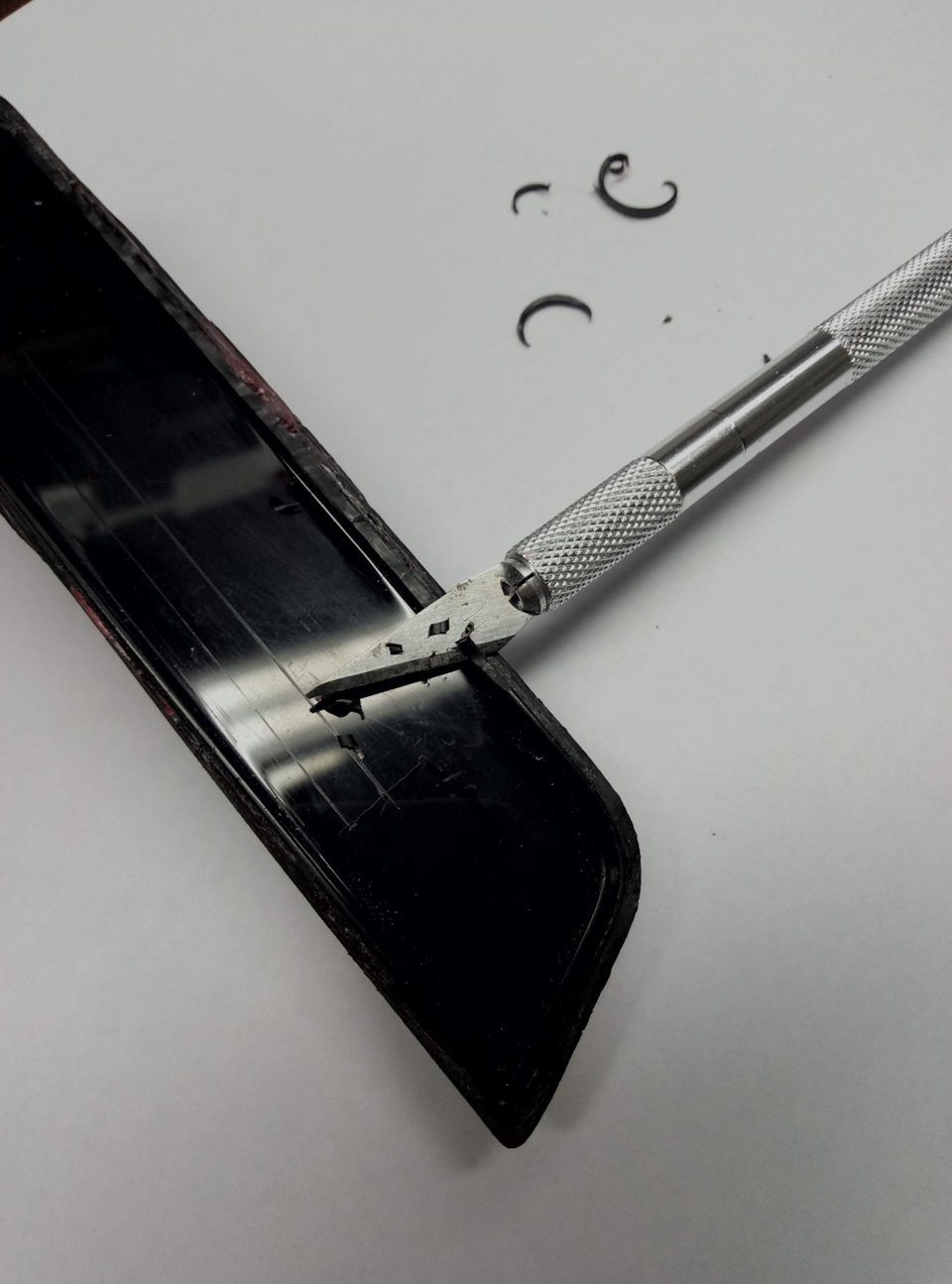

На початку зрізали

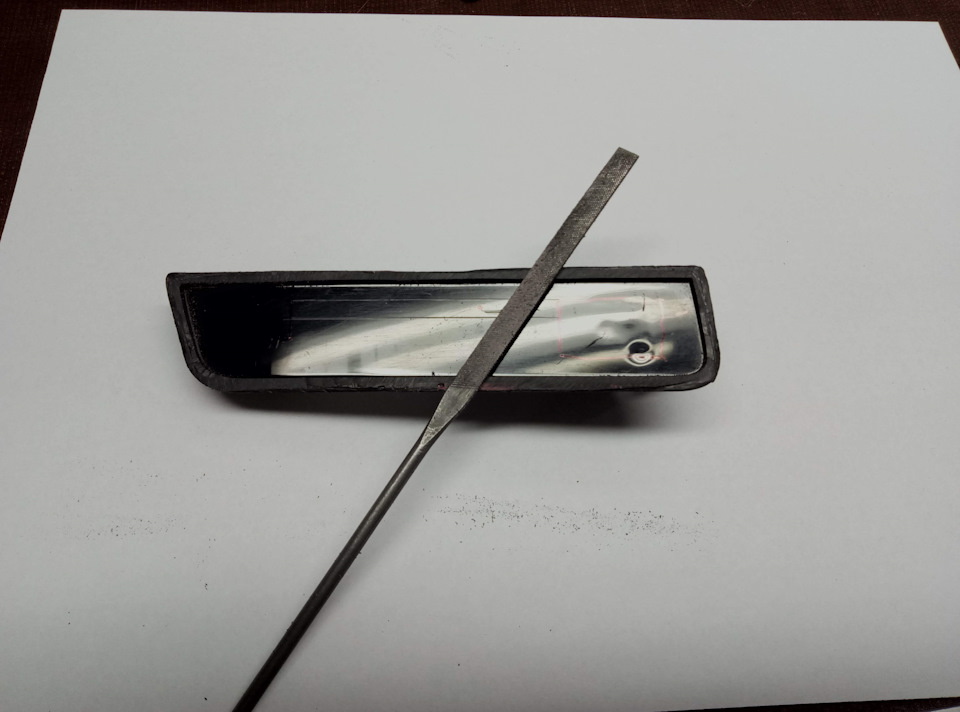

Потом надфілем)
3. На 3Д принтері надруковано прокладку, оскільки трохи невистачало місця для LED пластини. За підсумком товщина катафотизбільшилася порівняно зі стандартною, на 3мм+-. Не думаю, щокритично. Мені здається, що так навіть стало краще. Не так глибокогосидять у бампері.
Прокладка надрукована на 3Д принтері
4. Зроблено отвір у кришці
5. Приклеєна прокладка
6. Протягнуто дроти, припаяні до LED.
Попередня фіксація плати
7. Все висаджено на термоклей. Всі отвори, все скрізь добре залито, щоб волога не потрапила.
Фіксація плати
Склеюємо катафоту
Катафота склеєна
8. Для регулятора потужності з естетики та зручності, на тому ж 3Дпринтері надруковано коробочку.
Коробочка на 3Д принтері, готова
Починаємо збір
9. Прокидання проводів. Ця дія була внесена в допи, ще в салоні.Провід підключений до стоп та виведений під бампер. Я вже підключиввологозахисні контакти і надійно закріпив на стяжки. Фото неробив.Бо не дуже багато видно, та й мабуть не так суттєво.
Установка.
Тут нічого складно немає. Так як спочатку регулятор потужності всхемі не брав участі, то довелося розрізати провід і підключити врозрив цей девайс) Але це не проблема) Притиснув стяжкою допроводів, щоб не де не бовтався. Регулятор потужності встановленийі зафіксований
Замінив катафоти на вже допрацьовані
Такий вид після всіх маніпуляцій
Зворотний бік
Підключив їх до харчування, і …тест…все працює!
Було/Стало
Ура!
За яскравістю.
Встановлено трохи менше порогової, але допустимої. За першимивраженнями світять яскраво, не сліплять і мені здається вистачаєдля своїх функцій. Додати завжди можна. Не впевнений, що потрібно, але ще спостерігаю.
Поки що пару фінальних фото вдень-хмарно і в темний час.
Загальний вигляд
Трохи під кутом
І ще бічна фотографія Так світять вночі Ще один довгоочікуванийапгрейд завершений. Сподіваюся, прослужать довго. Як виконання явпевнений на 100%.
Далі більше…
Усім рівних доріг!
