Всім привіт 🖐️, скажіть будь ласка який розмір клеми мама йде на 4хконтактне реле? Я так розумію в цілому на проводці славути вонийдуть майже скрізь однакові. Кільцеві клеми, теж так розумію єякийсь стандарт або може скажіть які найчастіше використовуються.Хочу поставити кнопку відкривання багажника, але клеми взяти іззапасом, щоб в цілому вони були, чи мало ще що потрібно. Непам'ятаю у кого дивився, десь на драйві знайшов, дякую ційлюдині)

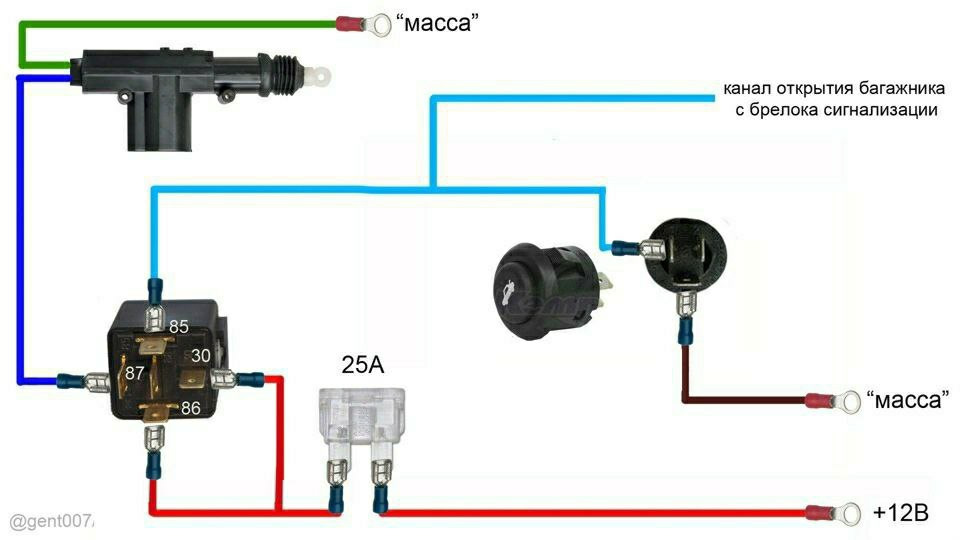

Схема підключення кнопки відкривання багажника
PS буду вдячний, якщо накидаєте посилання на хороші клеми абоскажіть назву)
Коментарі15
detali.zp.ua/catalog/49892-razem_rele_4_h_kont/Ось роз'єм під реле. Якщо захочеться зробити без скруток і по красі, то клеми можна вийняти і вставити свої, вже обтиснуті на потрібні проводи. Клеми брати там же і не пошкодувати гроші на комплект зі 10...
А клеми 6.3мм, можна з запасом купувати — реле, фішки, на датчиках теж вони
Які?
Вище вже підказали, дякую)
Якщо підключати на доп канал сигналізації то треба так як на картинціКнопка теж хитра, 3 контакти 2 нормально замкнутих і пара розімкнутих
По такій схемі вмене підключено.
Ставив собі таку ж приблуду, але на відкривання капота. Прикольно. А кнопку поставив з 2110 на місце непрацюючого гідрокоректора.
Схема залікова. Тільки рідкісний збоченець зможе намалювати іншу. Ну або на Ардуїні, за відбитками пальця або по фото морди. Запобіжник можна і не ставити якщо брати плюс із вже захищеного ланцюга. Тим більше час роботи замку короткочасний. Зайва дет...
За ардуїну думаю, але ніяк руки не дійдуть, там ще потрібно з харчуванням пограти)
теж собі так зробив, клем те що йдуть на реле, запобіжник і кнопку у мене були 6.3мм(мама) клем і тд замовив на сайті detali.zp.ua/
Я брав м8
Вони скрізь підходять?)
Чисто у мене поки що так, але ще купив трохи інших нібито м10 м12 м6, я думаю якщо плануєш займатися електрикою то зайвими не будуть)
Спасибі)
Найхідніший кріплення в наших авто М8 (іноді М6). Тому і кільцеві наконечники під 6мм і 8 мм. Під М10 у себе в Славуті не зустрічав.
