Доснащення COMBOX (Частина 1, установка)

Добре.

прийшла пора розповісти про свої поневіряння.

> Доїхали мені запчастини для установки

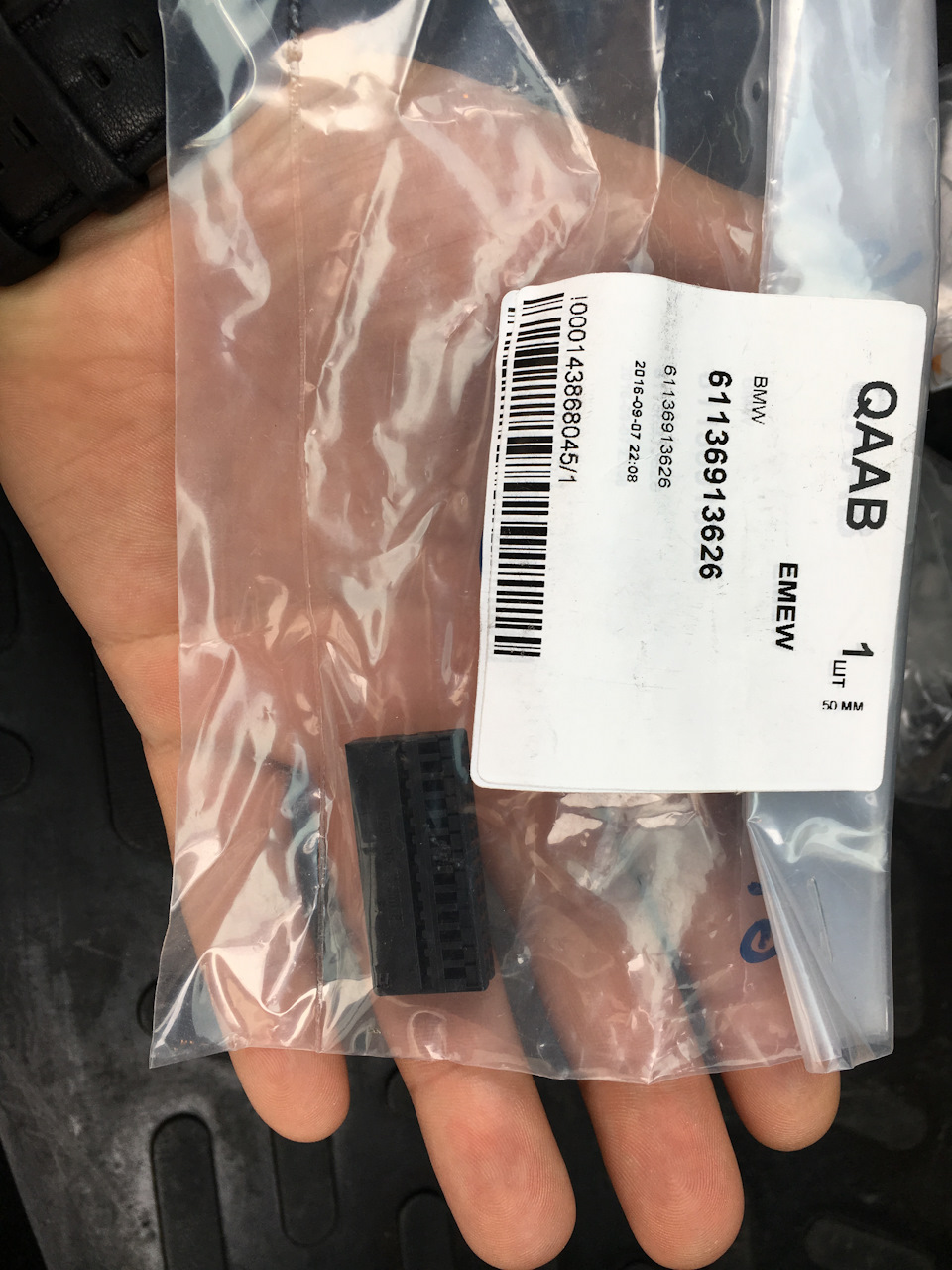

Роз'єм combox

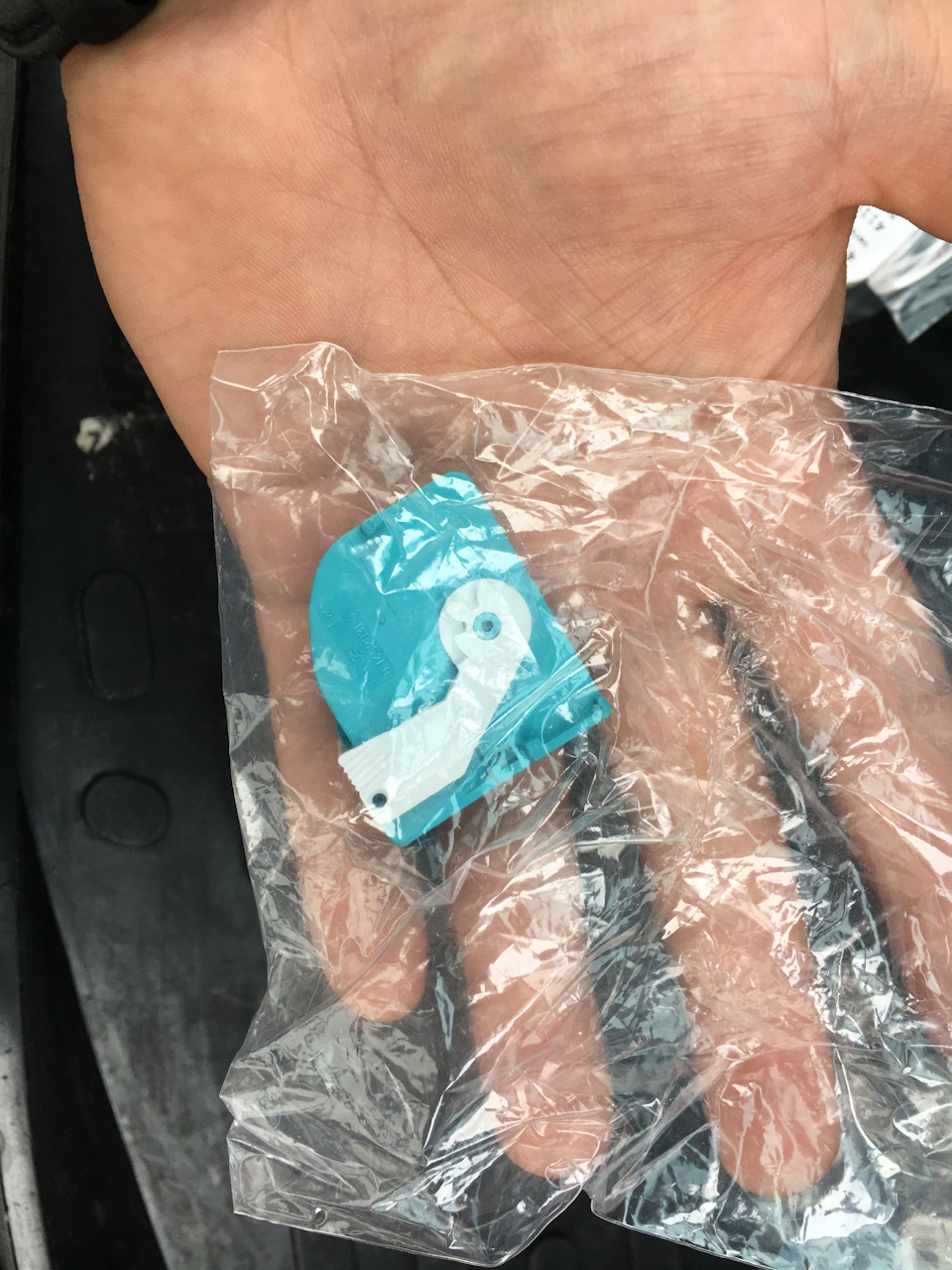

Кришка роз'єму

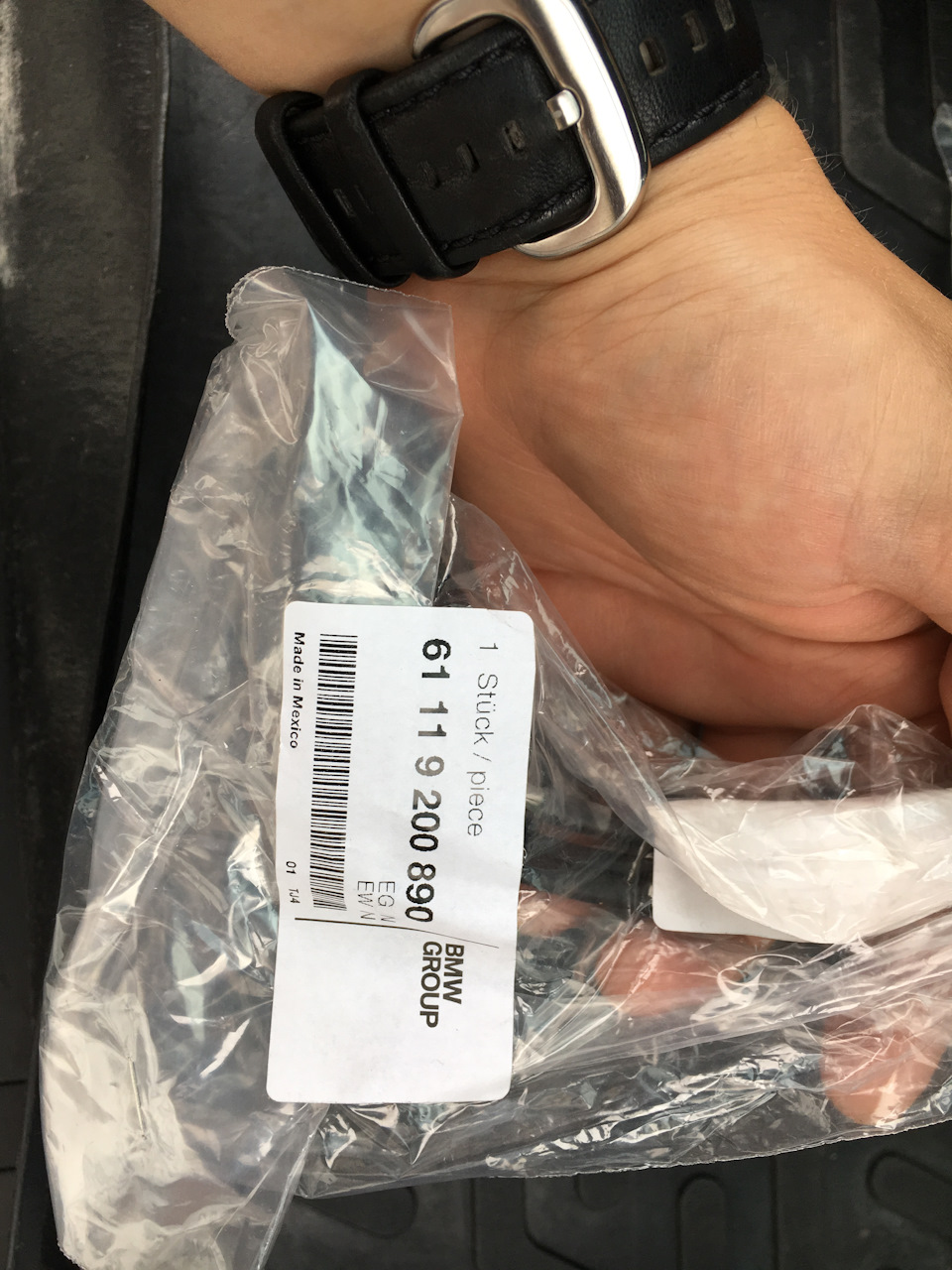

кабель FBAS для програвання відео з айфона на екрані CIC
Комбокс я ставив за інструкцією FRANCH-ART
https://megadriver.org/logbooks

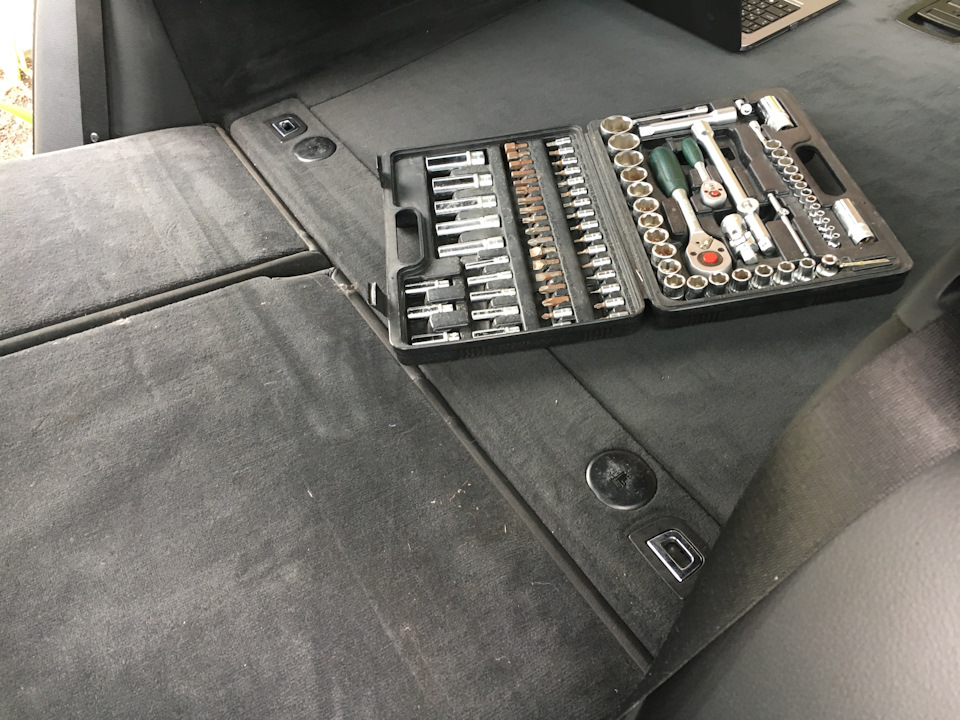

У разі турингу для доступу до місця установки треба зняти ось цюнакладку між спинкою сидіння і відкидною кришкою підлоги вбагажнику.

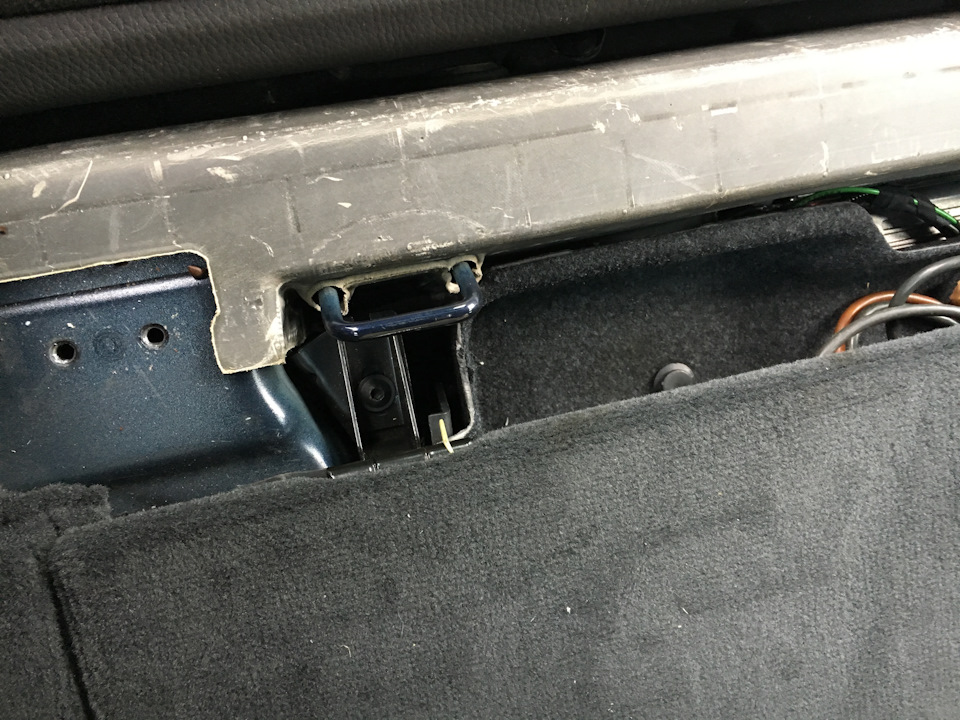

Знявши кришку, дістаємо дві андапки, що кріплять піддон длядрібниці Антенна блютус вже без корпусу і купа зайвих проводівтому, що раніше разом з мульфом стояв ще й ТКУ, але бувдемонтований для отримання російських імен у записнику телефону
Запчасти на фото:0140843
запекло перепинаємо за наступною схемою
Combox -- -----------------------------MULF2High
X34130 ---------Сигнал -- ---------X14133M
1 ----------------- Харчування ---------- + 17
14 ----------------Земля ------------36
10 -- ----------------AUX ----------- - 22
23 ------------ -AUX лівий ---------4
24 -------------AUX правий -------5
> 25 ------------------MIC --------------+ 1
12 ----- -------------MIC ------------- - 19
11 ------------- --MIC екран--------- 21

Пробний запуск і…

Прошиб холодний піт — все ж таки зроблено правильно, чому блок нечитається та не кодується? ! Виконав у рейнгольді тест оптичної шинита виявив її розрив. Тобто. combox просто не запустився
Справа виявилася у вищезгаданій розпинці. Цього достатньо дляроботи combox media. Але мені дістався cmobox telematik, отже, треба взяти ще один плюс на другий пін комбоксу.
схема на допомогу!

Я його взяв з роз'єму TCU. Так само я, не знаю навіщо, може, щоб просто так не бовталися дроти, запихали в роз'єм combox та іншідроти від TCU. Це, певне, помилка, т.К. Тепер я весь час бачупомилку SOS і інколи combox при старті машини дзвонить у рятувальнуслужбу. Кодуванням позбутися цього не виходить, так що доведетьсялізти туди ще раз і відключати дроти. Підключив оптику і ЮСБ.Роз'єм антени блютус мені розкурочили навіщось, коли прибиралиTCU(((

Роз'єм пошкоджений і не хоче нормально підключатися до combox.Будемо думати над його заміною, а поки що одягаємо як можемо ікріпимо хомутом.

CIC і combox кодував з-під FA е90, зібраної за методомFRANCH-ART З цієї ж теми, але поки не дуже успішно, так що про це в наступній серії нашої розповіді)))
< /Поки що маємо таке:Он скільки зовнішніх пристроїв! Єобкладинки Програє музику через блютус. Але перемикати треки покине можу. Далі що… закодувати нормально. Пробуватиму свій VIN.перевірив його на bmwtools — всі послуги активні. Підключати базовупластину до combox Підключати базову пластину до CIC купити snap-inадаптер під айфон. В мене він 6s. На E-серію ETK його не показує, але він чудово підходить від F-серії. У кого, до речі, 7-й айфон —геометрично корпуси однакові чи ні? Ну от якось так. Ну і попутнопоміняв датчик AUC, бо набридла помилка та фільтри салону.

Новий датчик. Старий, на відміну від е39, неремонтопридатний. Абоспосіб ремонту для мене не очевидний. Фільтра замовляв як оригінал, але вмовили взяти ці. Подивимося, як буде)

Stay tuned!
