E34 CCM, E32 CCM трохи інформації щодо блоків

Знайшов старі записи по блоках ССМ, може комусь буде корисно.

Вже навіть маючи інформацію, не зміг розпинування знайти ще разв інтернеті.

Тому будуть такі погані фото…

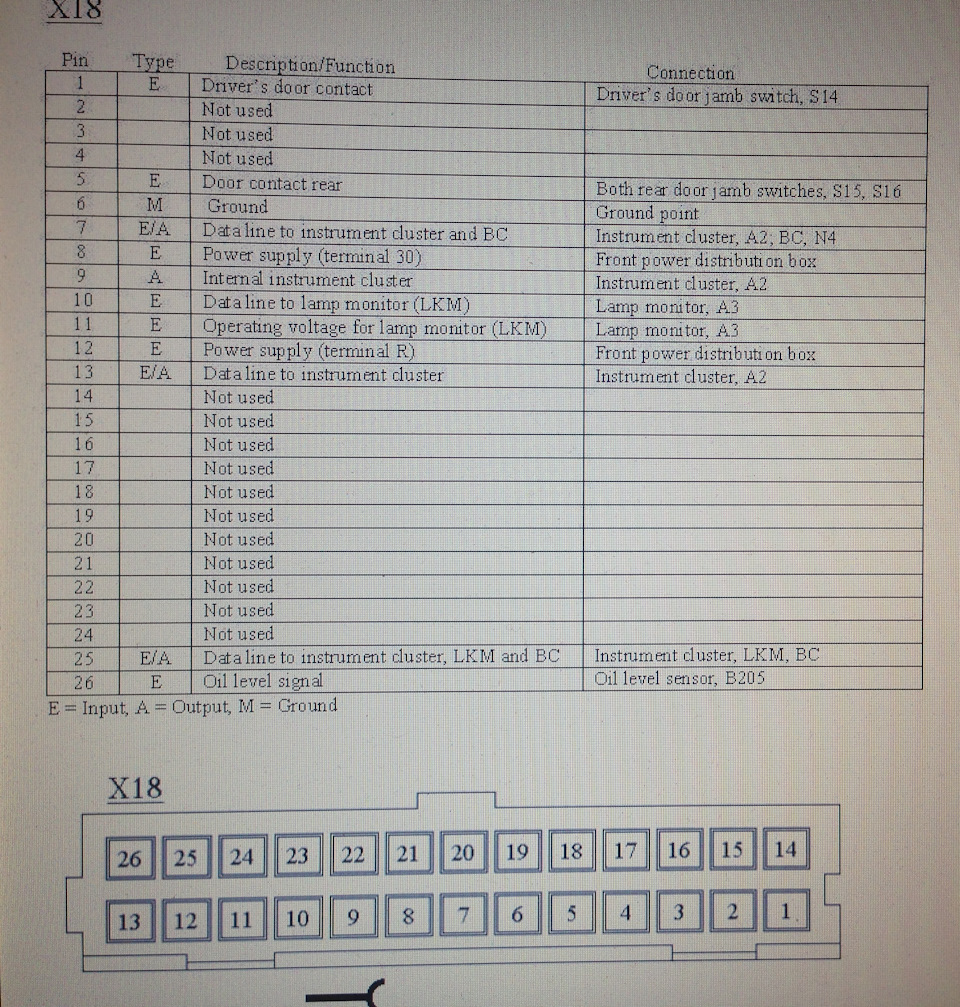

Піни роз'єму ССМ блоку.

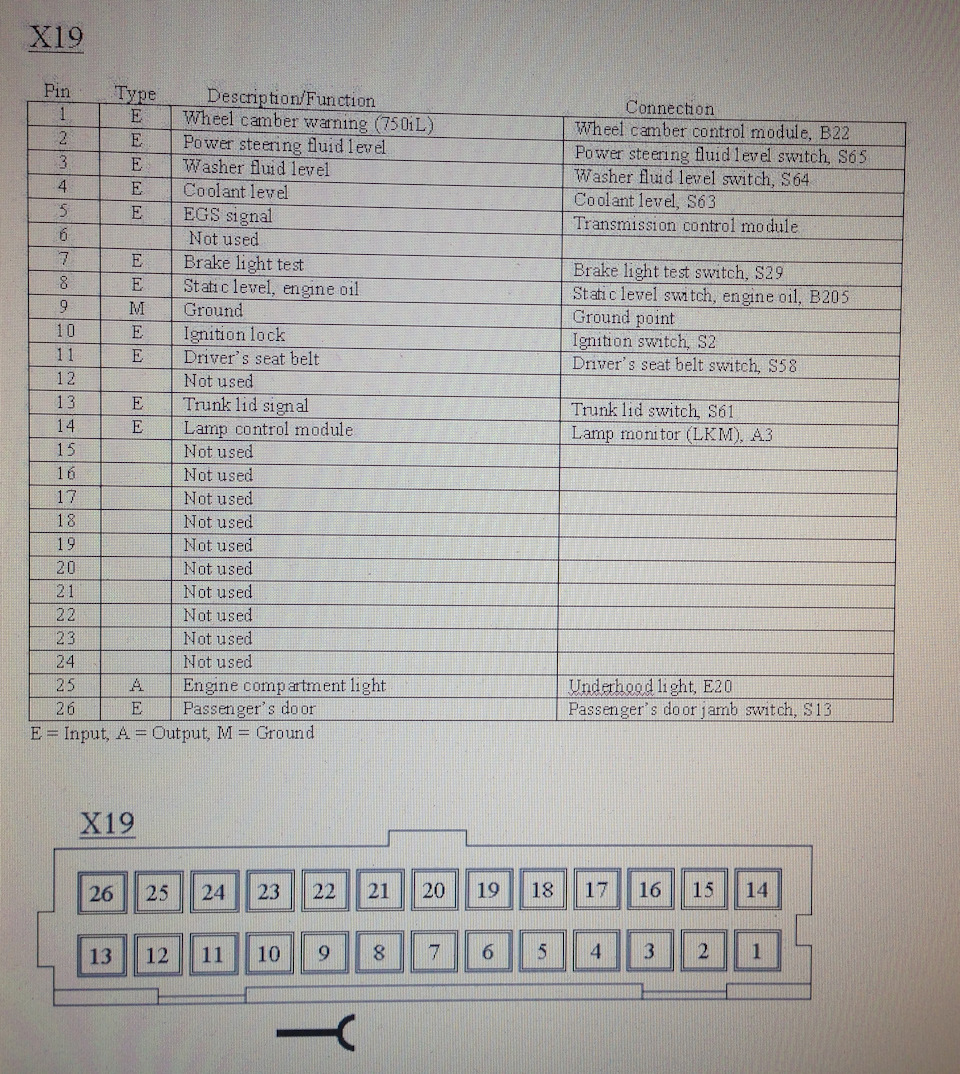

І другий конектор. Як писав раніше, у моєму ССМ блоці під номером61.35-1 379 379:Hella, Low (Alugehäuse, schwarzer Deckel) невиявилося діагностики рівня ОЖ у радіаторі.Про всі модифікаціїможна тільки здогадуватися. На Е34 точно ставилися такіблоки:Hella, Low (Alugehäuse, schwarzer Deckel)
> 61.35-1 384 603:Hella, Low (Alugehause, gelber Deckel - alt, hier fehlt auch meist die Diode für die "Licht an? " und "Türoffen"-Warnung)
61.35- 605:
61.35-1 384 606:United Technology Automotive, High
61.35-1 384 607:United Technology Automotive, Low
61.35-1 388 097 :LK, High
61.35-1 388 098:LK, Low
61.35-1 388 613:Low
61.35-1 388 614:das Aktuelle, was im ETK steht
61.35-2 942 287:Loewe, Low
Ось перелік сигналів які обробляє ССМ блок з номером 61.35-1 379379 :Hella, Low (Alugehäuse, schwarzer Deckel)
1. Waschwasserstand WASHER FLUid LOW - низький рівень рідини вбачку омивача.
2. Oelstandmotor ENGINE OIL LOW - низький рівень масла вдвигуні.
3. 1/2 Bremslicht bREAK LIGHT — згоріла 1/2 лампочкастоп-сигналу.
4. Abblendlicht DIP BEAM (LOW BEAM) - не горить 1/2 лампочкаближнього світла.
5. Licht an - коли відкриті двері і не вимкнені підфарники.
6. Handsbrame losen - якщо ручник підняти під час руху.
7. Bremsbelage - гальмівні колодки зношені (датчики зносугальмівних колодок).
8. Kuhlwassertemp COOLANT TEMP - перегрів.
9. Bremsflussigkeit bREAK FLUid LOW - низький рівень гальмівноїрідини.
10. Kennzeichenlicht LIC PLATE LT — одна або обидві лампипідсвічування номера не горять.
11. Oeldruck Sensor OIL PRESS SENSOR - несправність датчика тискумасла.
12. Tur Offnen DOOR OPEN — розпочато рух з відчиненими дверима. ОЖу радіаторі почав оброблятися.

І ще трохи інформації щодо ССМ блоку від span.

Дерзайте :)

Всім добра!
