трохи теорії
щоб отримати хороший звук потрібно щоб аудіо система могла видаватизвуки які ми можемо почути або відчути. Не секрет що частину звуківми можемо відчувати не тільки вухами але і тілом! Саме такі системиздатні якщо не здивувати то як мінімум не обрізати реальнукартину.
І якщо з верхніми та середніми частотами зазвичай все в порядку, тонизькі та супер низькі (якраз для тіла, б їх назвав масажні)зазвичай відсутні.Сабвуфер був придуманий саме для того, щобдоповнити звук, надати реалістичності.
Далі у справі)
завдання:потрібен підсилювач який відбере з двох каналів магнітолизвук, підсумовує його, обріже всі частоти окрім низьких і посилитьрівень до потрібного, а також потягне мінімум грошей.
Було вирішено збирати самопальний підсилювач і налаштувати його підсебе. За паспортом 110Вт, але з досвіду знаю що видають ціконструктори зазвичай половину.

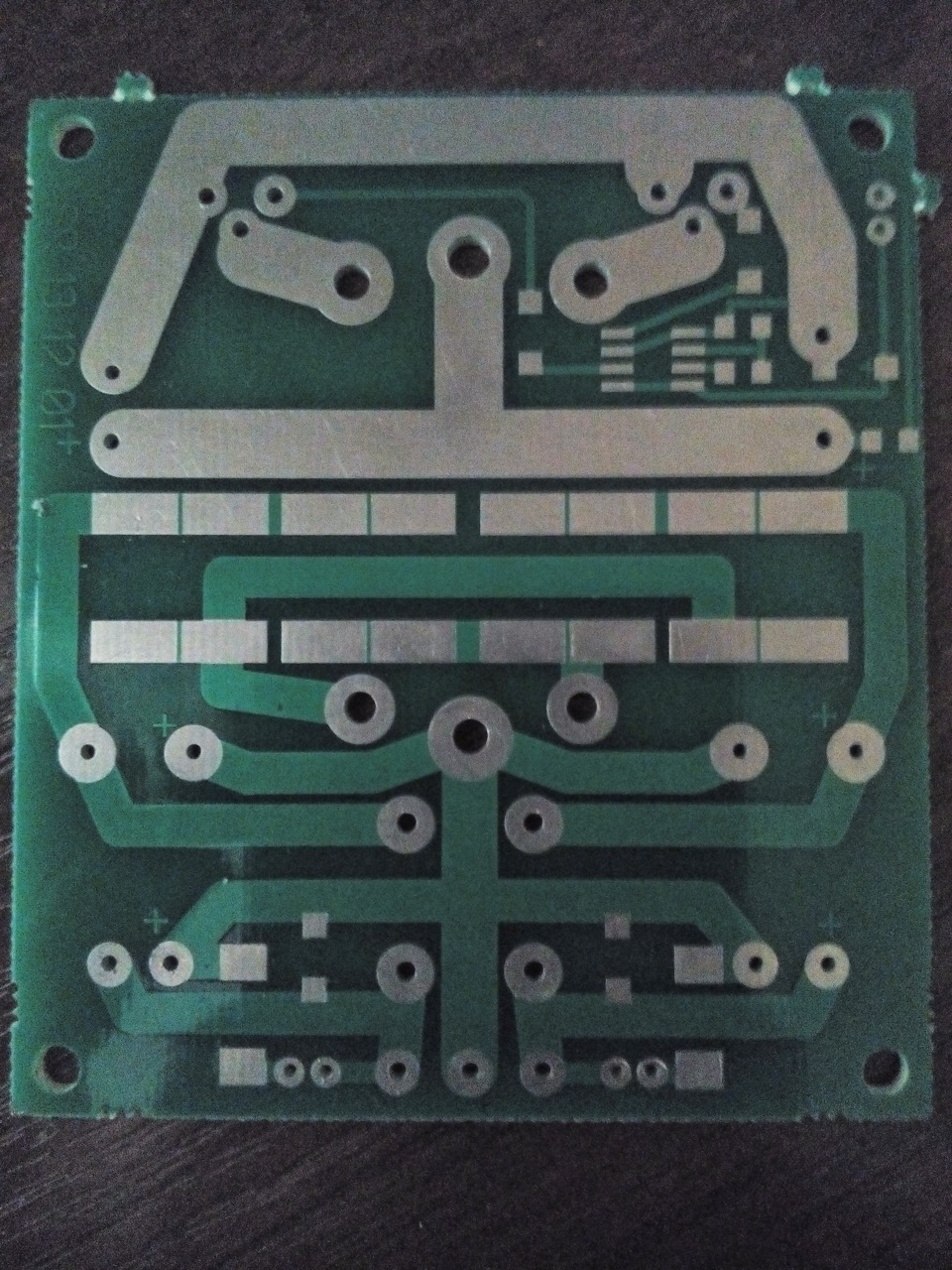

Ну і найголовніше в авто-підсилювачі це харчування. Оскількиживлення в авто всього 12в, а підсилювачу потрібно 30в та ще йдвополярне + - 30в що в сумі вже 60в, інакше потужності неотримати. Потрібен притвор напруги. Він виявився найдорожчим зівсієї схеми, вирішив збирати сам. > купив печаткуперетворювача

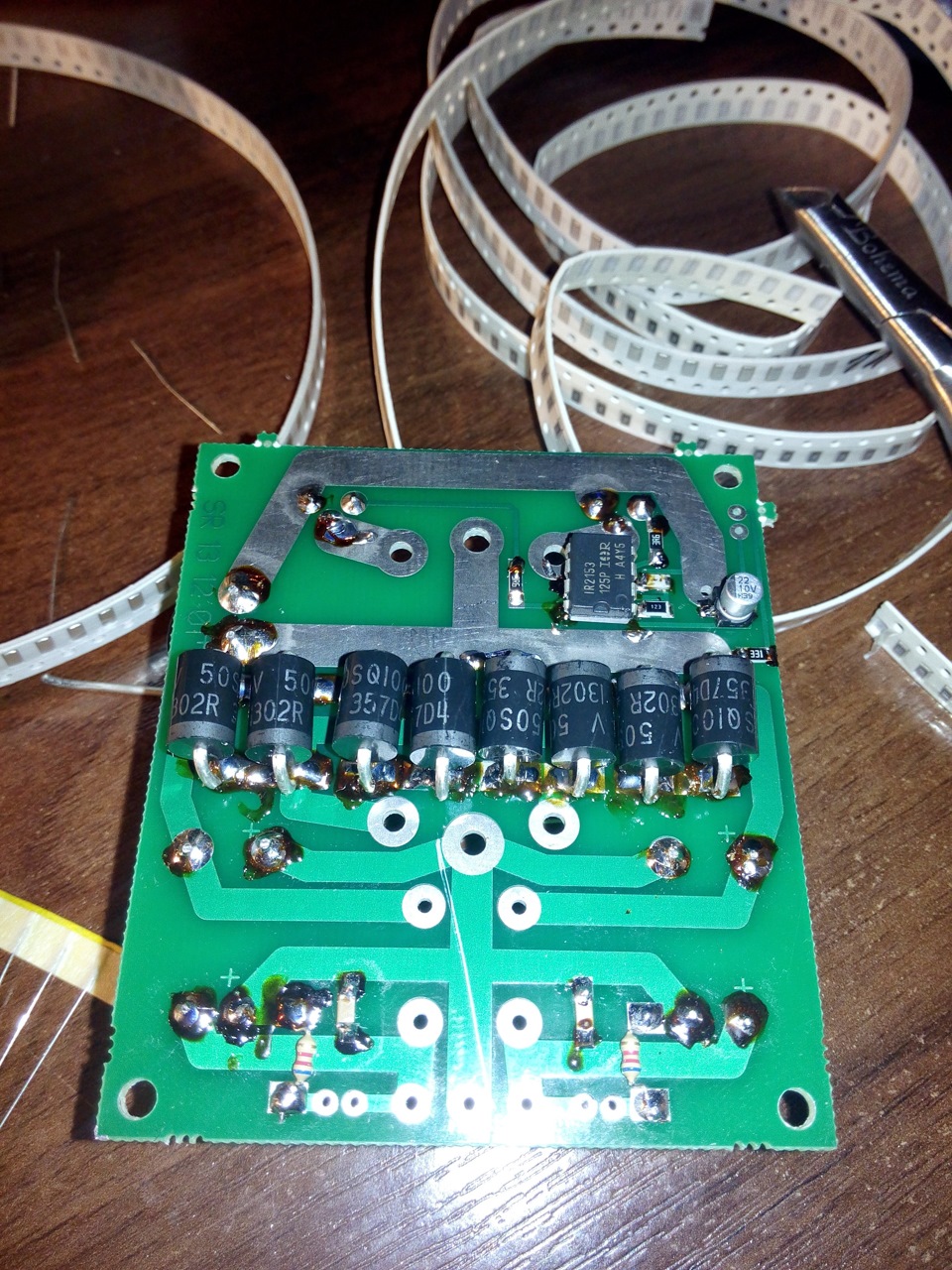

за схемою потрібно багато смд елементів які продаються від100шт.

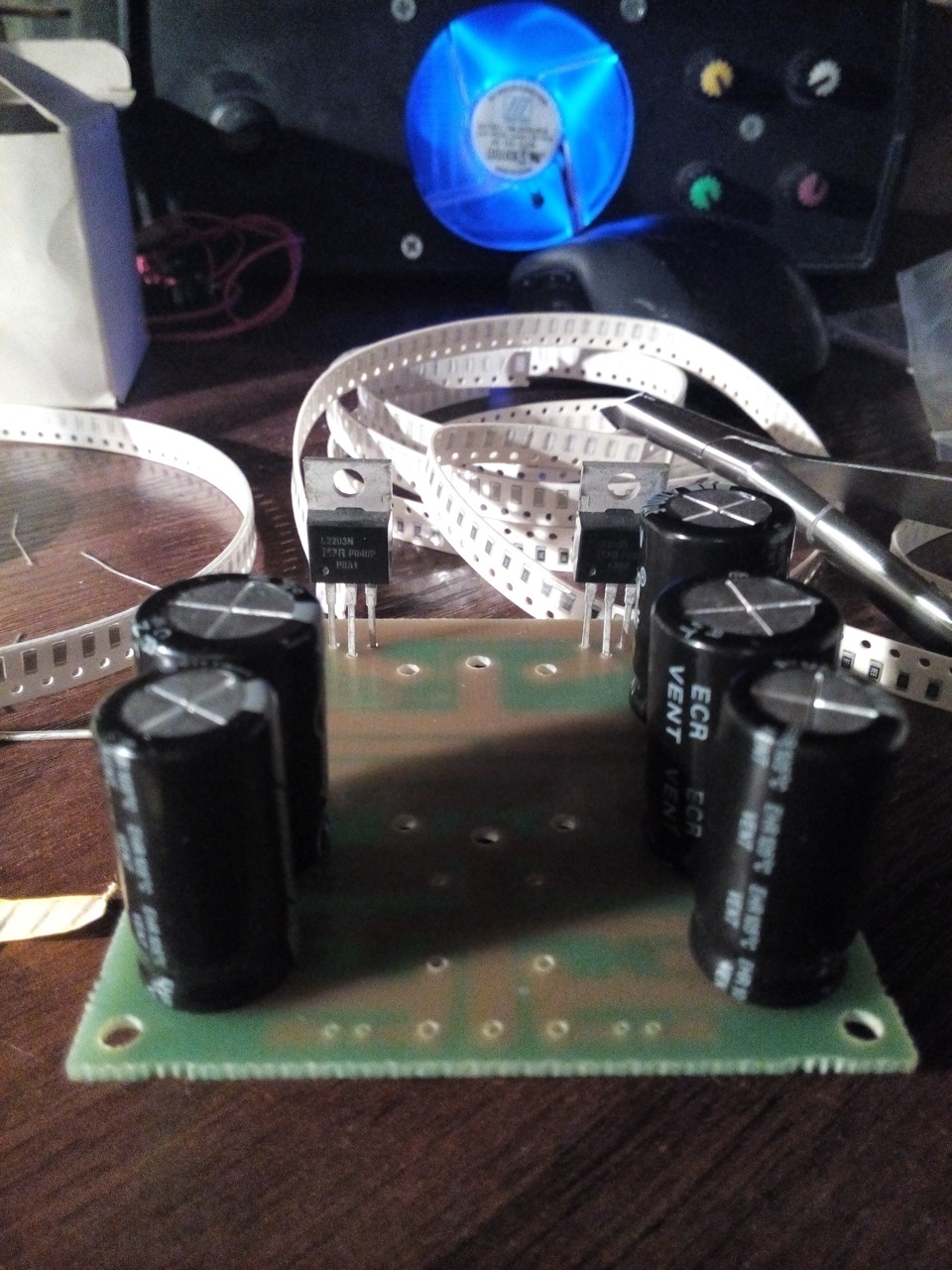

найскладніше це намотати трансформатор

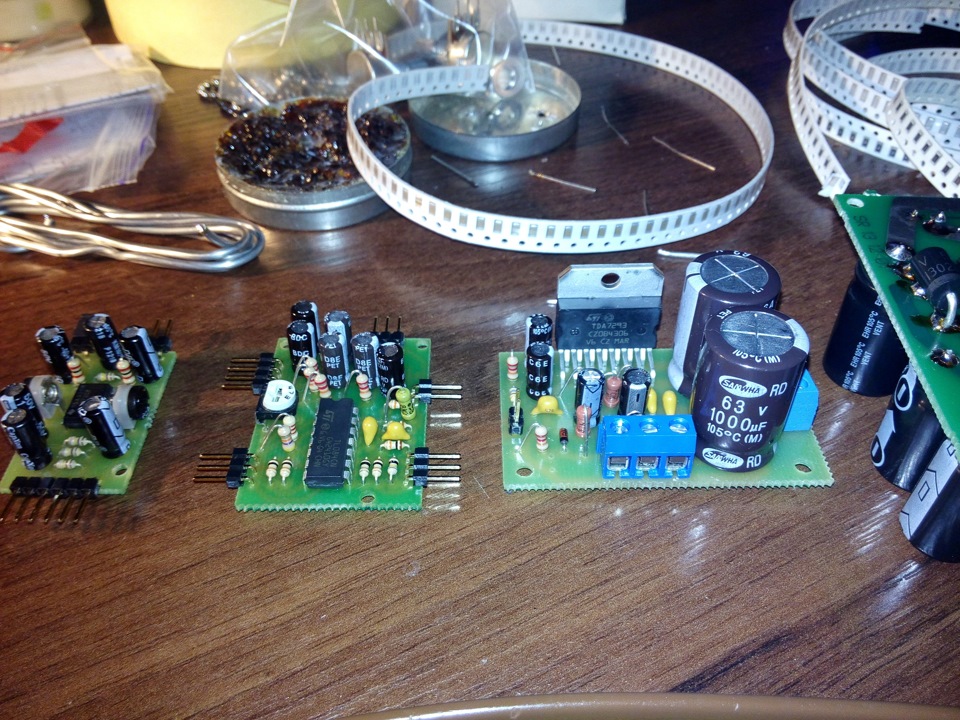

основні частини

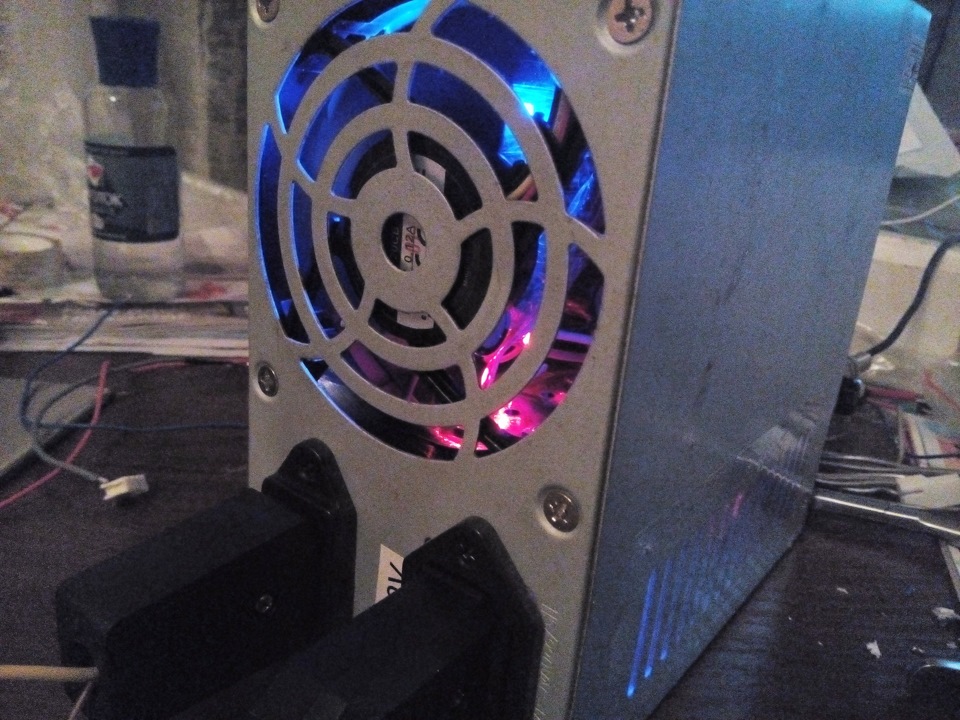

корпус самі бачите) роз'єми вирішив теж використовувати готові.
кулер довелося купити більш тонкий, штатний трохи не поміщався.Радіатор для вихідника взяв від слотового пентіуму) включаться всяця справа також як і на заводських підсилювачах, за допомогою спецвиходу на магнітолі. Я просто взяв потужне реле та запитав його відцього виходу. Потім прикріпив підсилок стяжками до полиці. Як токажуть з мінімальними переробками та шкодою для машини. Всім хтодочитав дякую за увагу і запрошую на прослуховування)
Запчастини на фото:SS510Запчастини на фото:SS510
Коментарі7
Кити зібрав, молодецьНа майбутнє роби акуратніше що б нічого не бовталося, навіть дроти. І відмивай каніфоль при запіканні може видавати КЗ
Спасибі. Провід коду наривав кришку уклав, а з приводу каніфолі якщо не перегрівати те ще краще, нехилий діелектрмк який не дає доступу повітрі, вологи та пилу. Перевірено малою розгорткою там напруги по кручі.
Полівики на радіатор обов'язково. Якщо на загальний чіплятимеш, то через слюду. Алюмінієвої платівки вистачить. Гріються вони при роботі конкретно
сам хотів чіпляти але не гріються і все)
якщо не гріються, то добре. я правда набагато потужніше збираю перетворювач, там без нього зовсім нікуди. але для перевірки підкинь у навантаження лампу, якщо не гріються, то гуд. все-таки польовики міняти не найдешевше задоволення
згоден вони дорогі, я підкидав і лампи і качав на всю, при цьому тримав рукою їх без обдування і навіть гарячими не можна ти теплі максимум. качає так, що сидіння здається переміщаються))
пізніше були додані фільтри живлення і змінені ємності у фільтрі нч для виходу в інфра зону)))
