Установка фена частина 2 підключення та активація

На вирізування отвору для установки за часом витрачено 2-3 години зрозбиранням та складанням. За часом провести проводи не довго, довше все правильно підключити, тому обраний інший день дляпродовження інсталяції. Попередньо були вивчені всі запропонованіваріанти, знайдені схеми та опрацьовані місця підключення, але якпоказала практика всі звертаються до майстрів по встановленню інемає більш розгорнутих звітів, якщо Ви не маєте гаража, вправи тавідповідного інструменту, для розбирання/складання, обтискупроводів тощо., краще заплатити і зробити все під ключ Якщо ж очіне боятися, а руки сверблять можна все зробити самому., піни тароз'єми.

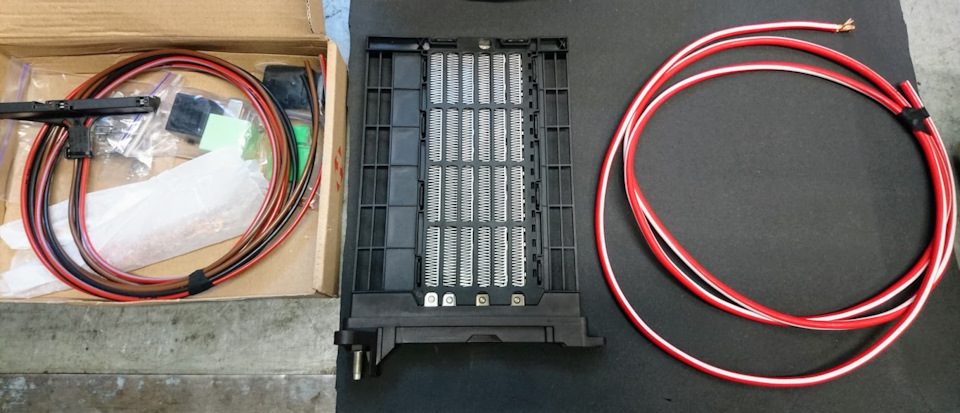

За списком необхідного для встановлення та підключення фена
:
Піни для фена — 000979308E — 3 шт.,
Піни для запобіжників 40А - 000979424E - 3 шт.,
Піни для реле 000979152E - 4 шт.,
Піни для ЕБУ pin 50 і pin 63 - N90764701 - 2 шт. Мені особистопідійшли 000979030е - 2 шт
Реле 4H0951253 ( 644 ) - 1 шт.
Реле 4H0951253 ( 645 ) - 1 шт.
Запобіжники N9 ) - 3 шт.
Провід 4 кв.Мм FLRY4 - 6 м, 10 кв.Мм FLRY10 - 2 м. І 2 наконечникимаси на кузов і фен
Роз'єм до фену 5Q0972723A - 1 шт.
Фен PTC 5Q0963235E - 1 шт.
2 саморізи кріплення фена
Гайка М6 для кріплення масового дроту на фен
> Гайка М8 для кріплення масового дроту до кузова
Оригінальна ізолента для захисту дроту в моторному відсіку.
Збираємо дроти та обтискаємо піни 000979308E для роз'єму фена таокремо масовий провід.
< /p>

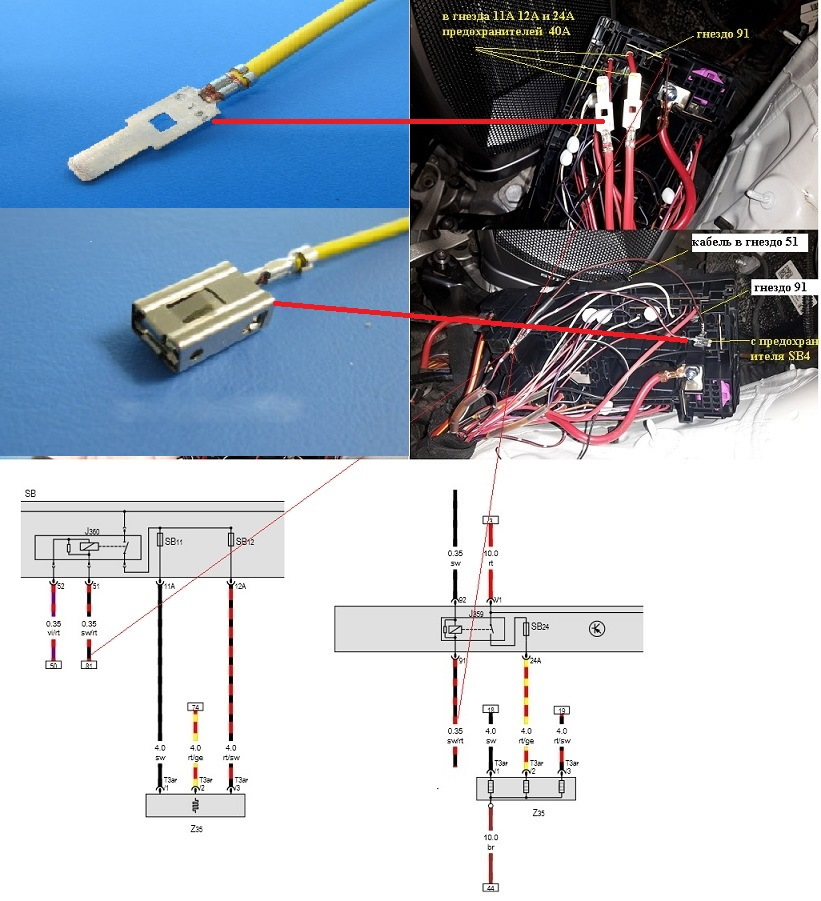

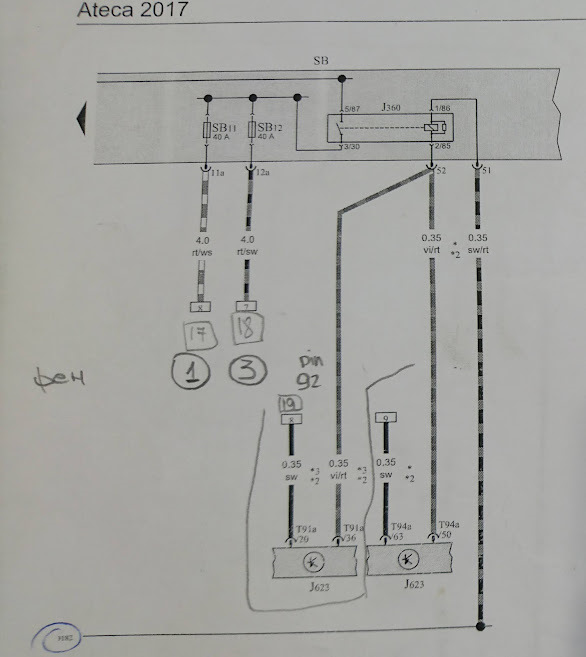

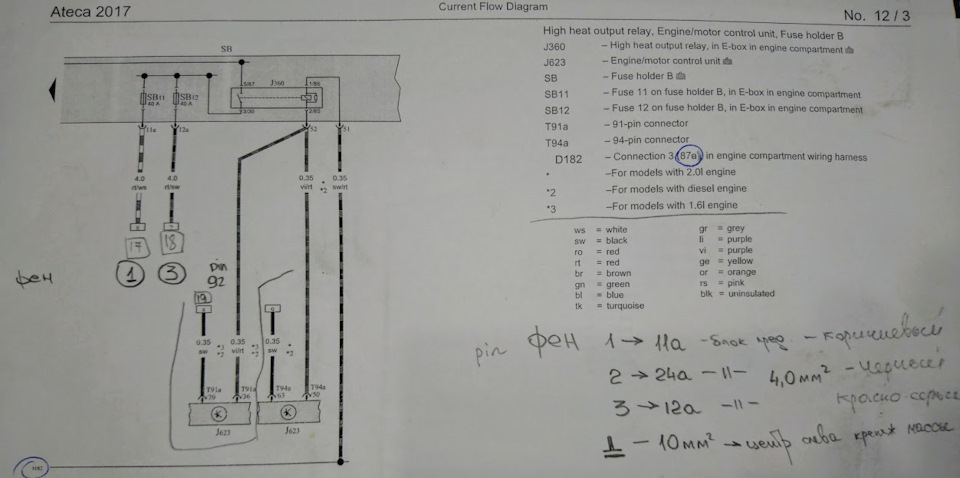

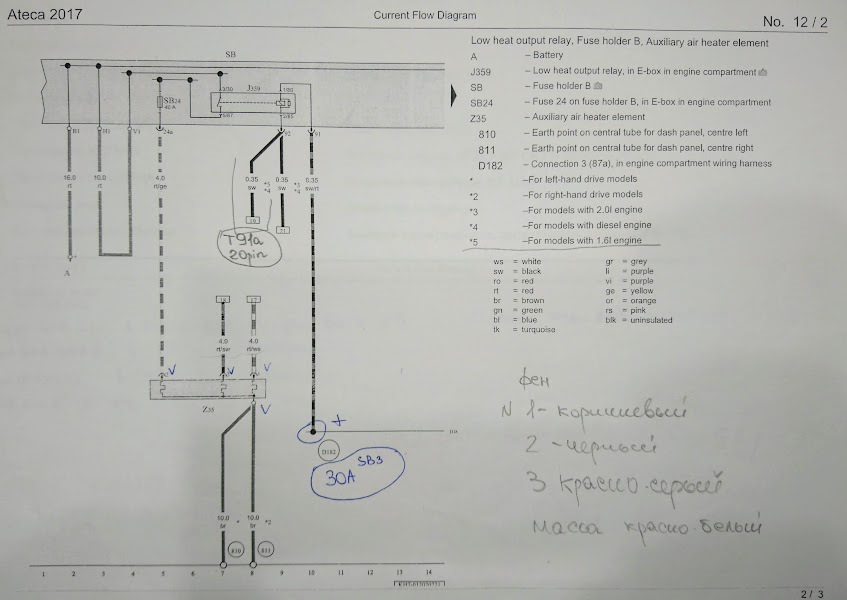

3 дроти 4мм2 від фена тягнемо в моторний відсік в блок запобіжниківзгідно зі схемою. Схема підключення Схема підключення Схемапідключення Схема підключення. 1 провід на 11а, 2 провід 24а, 3провід 12а обтискаємо пінами 000979424E під запобіжники 40А.
масовий провід 10 мм2 простягнув під педальним вузлом, зліва намоторному щиті під шумоізоляцією можна намацати масову. br/>
У моторному відсіку знімаємо АКБ і блок керування двигуном, відкручуємо і розбираємо блок запобіжників для вставлення пінів, розбираємо роз'єм блоку управління, знаходимо 50 і 63 пін видаляємозаглушки. 000979030е на дроті 0, 35 мм2 пін 50 тягнемо на 52 пін000979152E блоку запобіжників на реле та пін 63 тягнемо на 92 пін000979152E блоку запобіжників на реле. 51 і 91 пін 000979152Eтягнемо дротом 0, 35мм2 + провід запобіжника SB 30A (D 182) там привключенні запалення з'являється +. Управляється реле фена мінусом зблоку ЕБУ.
Далі збираємо у зворотній послідовності, блок запобіжників, роз'ємЕБУ, закріплюємо всі дроти, фіксуємо роз'єми.
Встановлюємо реле та запобіжники на свої місця
Реле та запобіжники на своїх місцях
. Встановлюємо АКБ та починаємо програмувати блок комфорту, девключаємо наявність Auxiliary air heater. Видаляємо помилки та
перевіряємо в мультимедіа в налаштуваннях клімат контролю

поява нового рядка — Автом.Включення додаткового обігрівача.
Все готово, користуємося і отримуємо задоволення.
