І так прийшла посилка з моїм майбутнім Midом, і ось нарешті то яйого встановив.
Вся процедура установки дуже добре описана у bcsmart спасибі йомуза це, дуже хороша стаття.

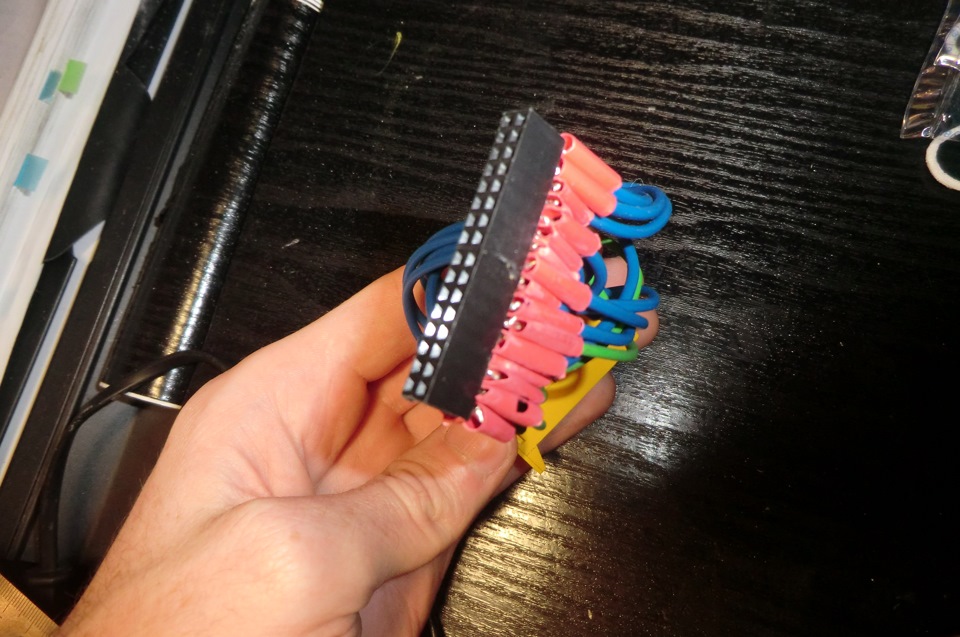

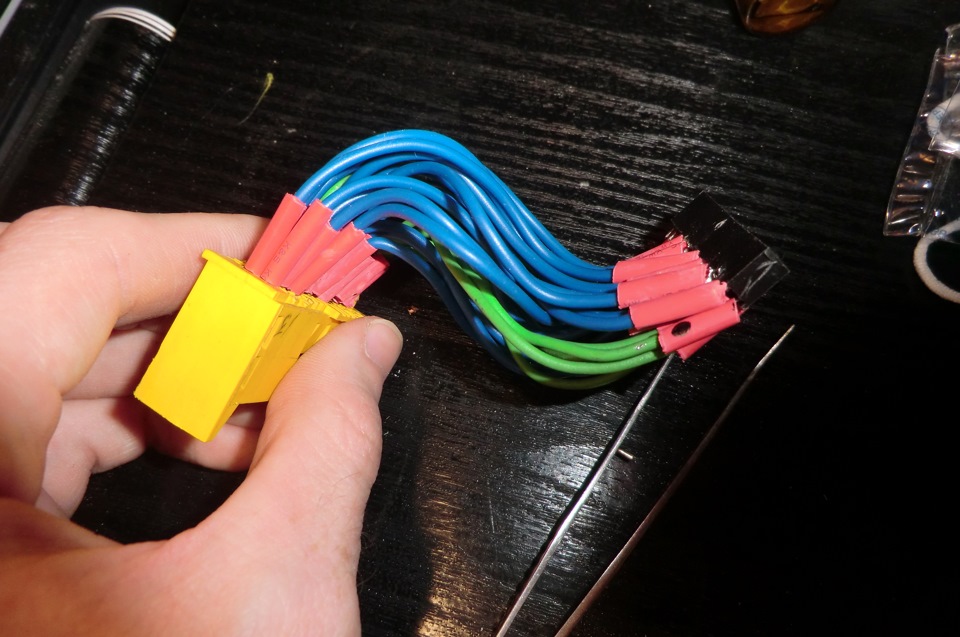

Так як до цього у мене вже стояв Mid, то мій новий Midвстановлювався без проблем і без добавки якоїсь проводки, зробив Ятільки перехідник з 26 на 32 pin роз'єму в новий Mid. Дляперехідника на 32 pin. Я купив ось такий вхід PBD-16 ( 16 pin) 2шт, склеївши їх між собою отримаємо потрібний нам роз'єм 32 pin. Щекупив дроти 3м перетином 0, 7 м2 і термоусадочну трубку 1 м.

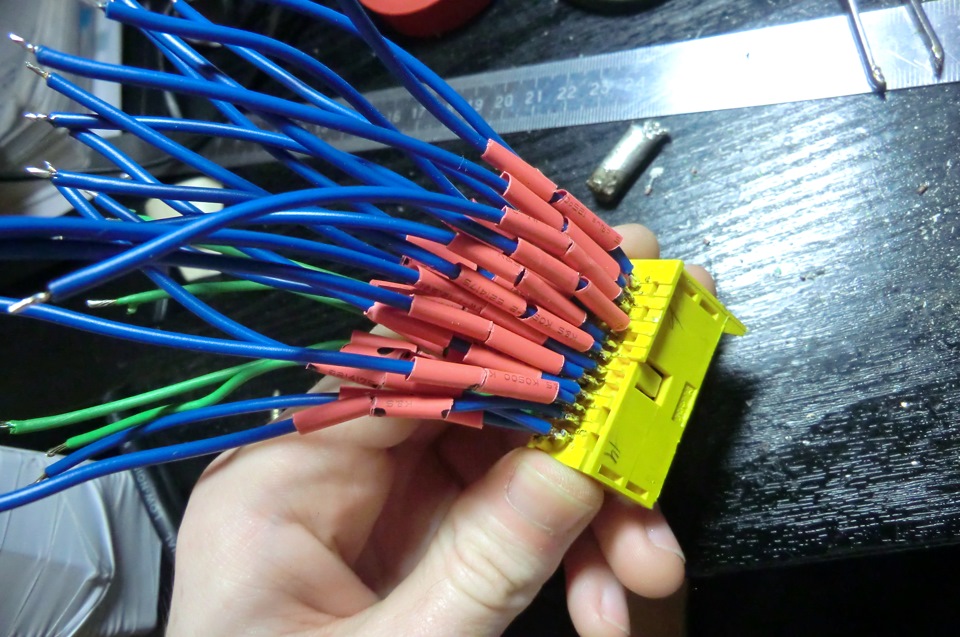

Використовував старий жовтий роз'єм на 26 пін з поламаного Mid. Длязручності паяння та читання розпинування ніжок, Мені допоміг такийсписок:
дисплей з
26 ніжок на 32 ніжки
1 Battery positive (terminal 30) -> 5
2 Ground (terminal 31) -> 1
3 Ambient temperature sensor (ground) -> 2
4 Ambient temperature sensor -> 3
5 Ignition ON (terminal 15) -> 4
6 Engine speed signal-> 6
7 Terminal 58 (ilumination) -> 7
8 Terminal AA (radio "ON")-> 8
9 SCL (Serial Clock Line) -> 9
10 MRQ (Master Request Line) -> 10
11 SDA (Serial Data Line) -> 11
12 Odometer signal -> 12
13 Oil residue sensor-> 13
14 Diagnostic lead -> 14
15 Brake lamp switch-15
16 Brake lamp fuse-> 16
17 Driving lamps/rear lamps sensor-17
18 Brake lamp sensor-18
19 Brake lining wear sensor -19
20 Coolant residue sensor -> 20
21 Reset button -23
22 Function selection button-24
23 Malfunction in automatic transmission-21
24 Fuel supply sensor -26
25 Fuel consumption signal -27
26 Washer fluid residue sensor-22
< /p>

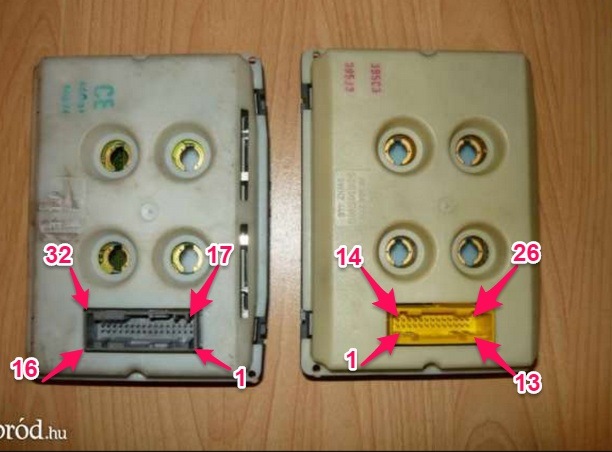

Ще розібрався як нумеруються ніжки.
> Залишилося тільки прошити бортовик під мою машину
затискаємо кнопки S+R і бачимо код поточної прошивки 017 (чужий).
Хлопці! з Дніпропетровська у кого є TECH2 допоможіть прошити Midабо скажіть до кого звернутися? br/>
не знаю правда що означають перша і друга фотка?
Стоп-сигнал перевірка?
Тормозних колодок?
Секундомір
Температура за бортом
Миттєва витрата
Середня витрата
Витрачене паливо
Середня швидкість
Пройдена дистанція
Усім удачі і нехай збуваються Ваші мрії!
Коментарі20
Привіт. А в тебе немає таблиці кодів для прошивки БК?
так все вже я так зрозумів розібрався з таблицею). а то я вже й не пам'ятаю чому їх дві і по якій вибирати)
з приводу 2-х таблиць я теж ще не розібрався
ось тут майже уважно є посилання на таблиці https://megadriver.org/p163958-zamina-tid-na-mid
це бите посилання на таблицю я вже бачив, мені б робочу ... Вдалося зайти на сайт тільки через проксі сервер.
дивно у мене працює без проблем., ти про це www.opel-infos.de/zusatz/downloads.html, тобі завантажити PDF звідти?
так я говорю саме про цей сайт. пдф я вже через проксі скачав.
Векстри б немає 2.5 дизеля. Але бортовик з дизельної вектри, у мене така ж версія прошивки в бк
Я собі теж так шаманив! Але проста заміна міда вирішує всі проблеми!
відмінна робота!))) собі так хочу))
дякую, я теж давно мріяв, так що головне бажання і звичайно денюжка)))
оооо… останнє це 100%
вектра в 2,5 дизель?
начебто ні,
якщо ні а це хто написав ?deenrouven на сайті-а мені пише 1 л. а бортовик з машини 2.5 дизель,
Вітаю! Я сам натішитися не міг коли поміняв собі
спасибі) аналогічне щастя)тільки залишилося знайти когось із TECH2 щоб прошити. а у тебе скільки витрата на холостому ходу показує?
1.1 -1.2
а мені пише 1 л. а бортовик з машини 2.5 дизель,
))))) а може з 3,0?))))) ти що там таке куриш?
