Е34 Підкапотне проведення Low/High Детально без схем)))

Дратуті ще раз))

У першому журналі я шукав проводку - Шукаю проводку на m50b25
Знайшов майже все що потрібно і скоро вже ця зміюка приїде))< br/>
Але тому що підкапотна їде low, а у мене high, то буде хорошийпосібник)))

На даний момент, є основні завдання. А саме:

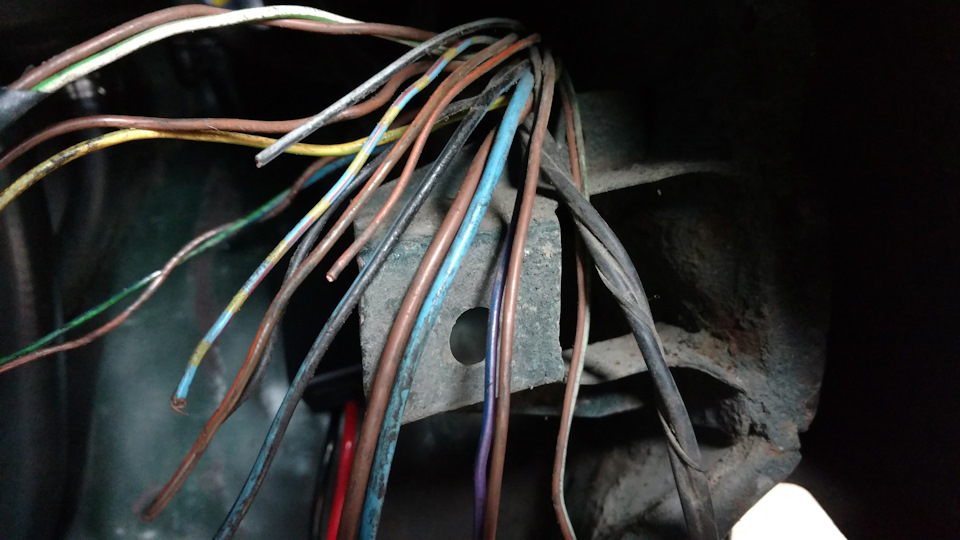

1) Виправити всю підкапотну частину (дуже багато втомленої тапорізаної проводки)
2) Частково виправити салонну проводку. Часу на повну заміну тупонемає. Є менше місяця на весь ремонт і продовжувати лікуватипроводку буду вже взимку.

Я думаю, багато хто вже стикався з убитою проводкою. > І задаючипитання, нас посилають курити схеми)))Для мене це лісдрімучий))Якщо вам це знайомо і вас, як і мене це заводить уступор, тоді цей запис буде корисним…
Якщо ви хочете спитати, а нафіга робити самому, якщо можнапокликати електрика? !

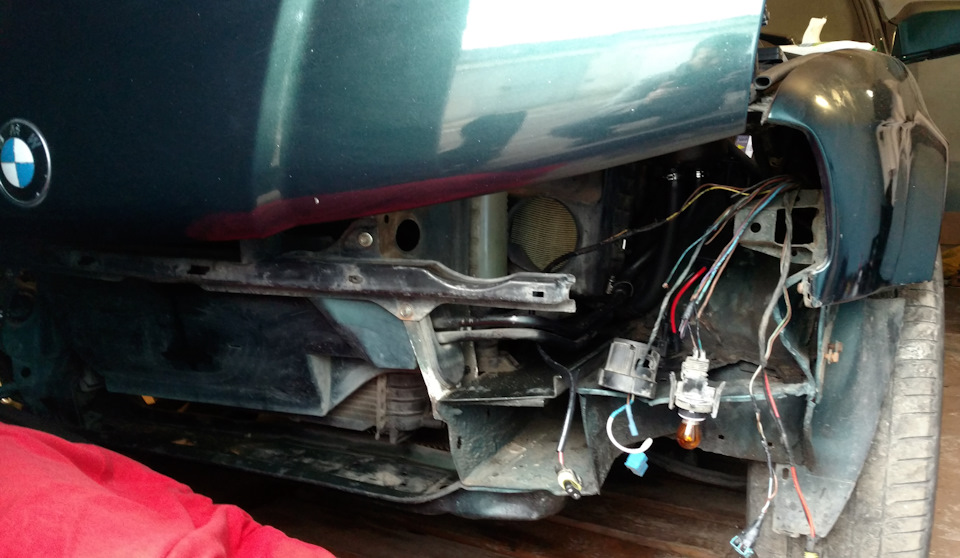

Я вже неодноразово їздив до електриків, навіть викликав у гаражнепоганого майстра. Але результат мене не радував. Я покажу 1фотографію, приклад роботи електрика.

Не хочу їх засуджувати і тим більше обговорювати. Просто мені такийпідхід не підійшов. >

Яка послідовність моїх дій і навіщо я вирішив створити цейбортжурнал?
Я довго вивчав проводку і переглянув купу фотографії, схем ... Алезібрати весь цей пазл мені не вдалося. У багатьох проводіввідрізняються, блоки і релюхи різні і т.Д
У мене проводка мабуть збірна солянка і це заводило в глухийкут.
Для того, щоб зібрати всю проводку в салоні, я прийняв рішенняперебрати її повністю. Навіть якщо доведеться купувати відсутніоригінальні дроти, купуватиму і міняти ... А взимку замінювідновлену проводку. Але їздити потрібно зараз, значить моюпроводку потрібно привести в нормальний робочий стан. Нехай навітьяк тимчасову…
Вже скоро, сюди я вилагоджуватиму фотографії роз'ємів, їх номери такольори проводів.

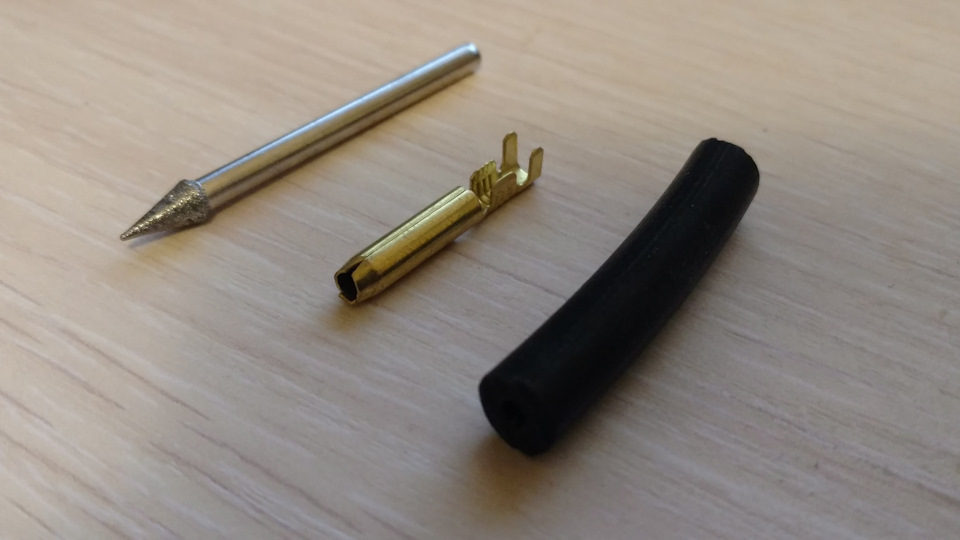

Проведемо експерименти взаємозамінності роз'ємів і розглянемоваріанти, як відновити шматки проводки без покупки оригінальногоремкоплекту проводів.
прямі 61 13 0 007 441/61 13 0 007 442
кутові 61 13 0 007 445/61 13 0 007 446
використовуючи доступні Якщо хтось відновлював проводку і є щопоказати, скидуйте посилання. Із задоволенням подивлюся вашу.роботу.

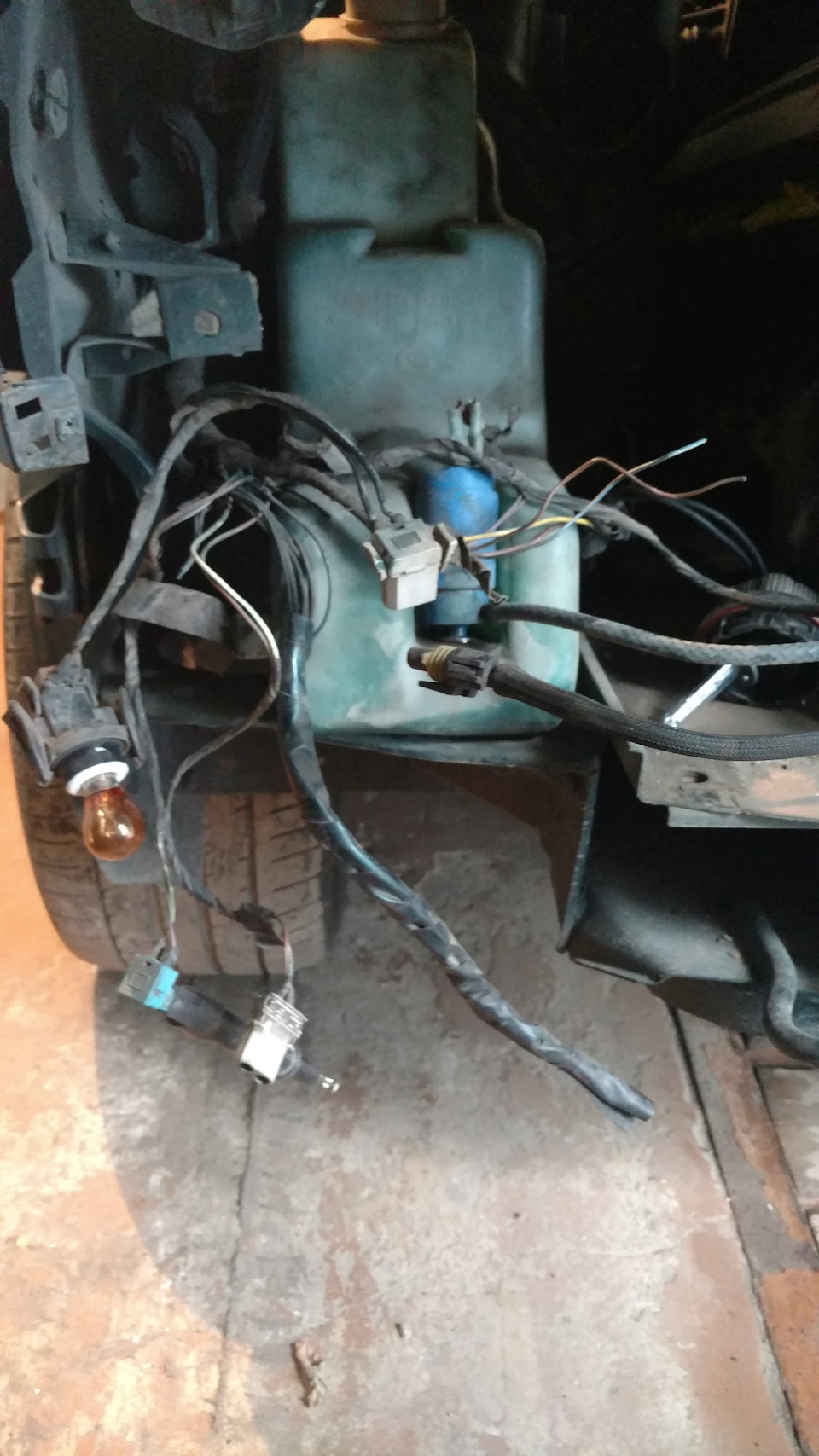

З-за обмеження в 20 фото, напевно часто редагуватиму, нарізатимуфото по 4шт і розбиватиму на частини — салон і підкапотку.Підкапотна проводка LOW/Водійська сторона (чорний овал).
Датчик температури, коректор фар, фари, повороти, габарити, роз'ємбачка гальмівного, живлення клапанів пічки, протитуманки

1) Датчик температури .Встановлюється в передній бампер, водійськасторона.
жовтий 65 81 1 383 204
чорний 65 81 8 350 779
аналоги (роз'єм інший)
Meyle 3009190001
Febi 026015
61 13 1 378 403
< Колір:
синій/червоний/жовті смужки
коричневий
65 81 1 383 204
2 ) Фара дальнє світло
номер роз'єму
61 13 1 378 401
колір:
коричневий
білий/2 зелені смужки
61 13 1 378 401

3) Фара ближнє світло
номер роз'єму
61 13 1 378 403
колір:
коричневий
жовтий/2 зелені смужки

61 13 1 378 403
>

4) Габарити
номер роз'єму
61 13 1 378 418
колір:
коричневий
/>
сірий/2 фіолетові смужки

61 13 1 378 418
5) Коректор фар (до 09.91 вони були трикутні, після —прямокутні)
номер роз'єму
61 13 1 378 955
колір:
чорний
коричневий
сірий/чорна смужка
61 13 1 378 955
6) Повороти
номер роз'єму
61 13 1 378 400
колір:
коричневий
синій/2 зелені смужки
61 13 1 378 400<
7) Протитуманки
номер роз'єму
61 13 1 378 418 або пряма 61 13 1 378 402
колір:< br/>
коричневий
жовтий/2 червоні смужки

8) Роз'єм гальмівного бачка
номер роз'єму< br/>
61 13 1 378 408
колір:
коричневий
коричневий/2 зелені смужки/жовті смужки

61 13 1 378 408
9) Харчування клапанів печі
номер роз'єму
61 13 1 378 410
колір:
жовтий/2 фіолетові смужки
> жовтий
жовтий/2 коричневі смужки
61 13 1 378 410
На сьогодні все…
Буду додавати фото та опис, як тільки буде вільний час.
