Всім привіт.
Зробив давненько, але як то не було часу описати))
Тож приступимо …
Спершу було зроблено Eberspächer D5WZ.Замінено свічку розжареннятут і ремонт рециркуляційного насоса тут
Еберка штатно запускалася з кнопки на панелі.Міні таймера не було.за допомогою пульта ДУ.
Шукав пульт.Знайшов.Купив.=)
Дивитись тут.
і помчала.=)
1) Знайшов схему переробки + трохи допрацював. Друг допомігз порадами. За що величезне йому спасибі. vadik638 Від за такоюсхемою підключав

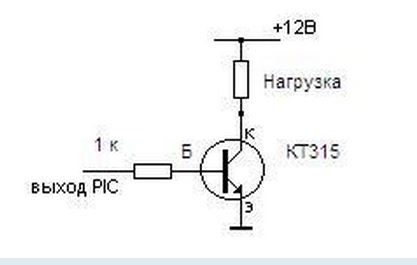

Плата від пульта дає на виході 3 Вольта. Дороблено плату на 4канали з транзистора та резистора…
від такої.
Проста.

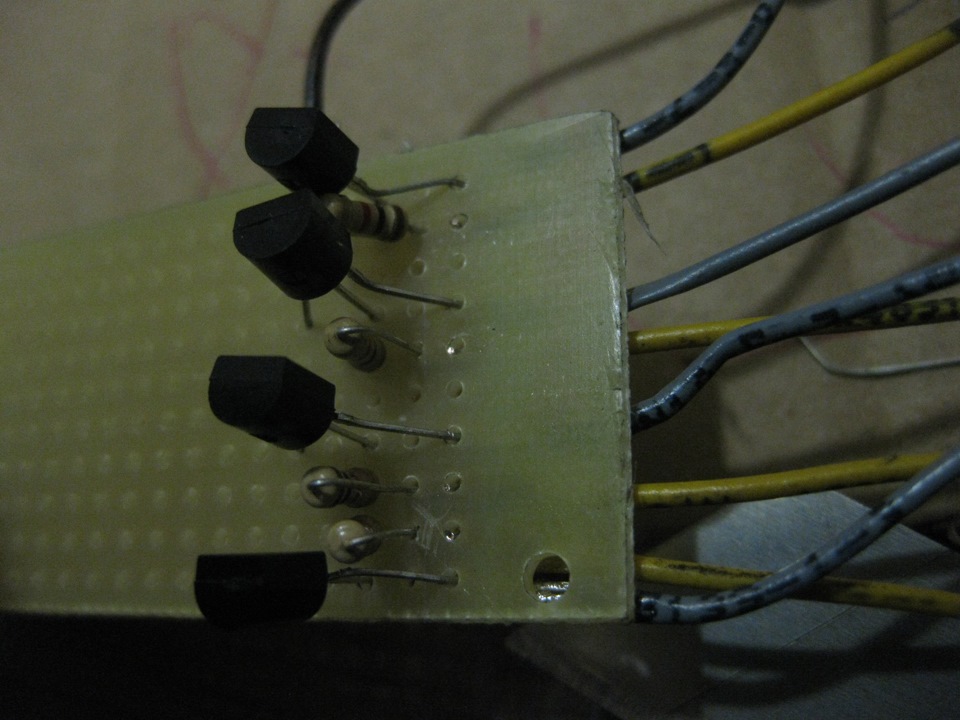

І така вийшла…вже готова…
Готова до використання…
Далі знайшов коробочку під цю справу.І упаковав.

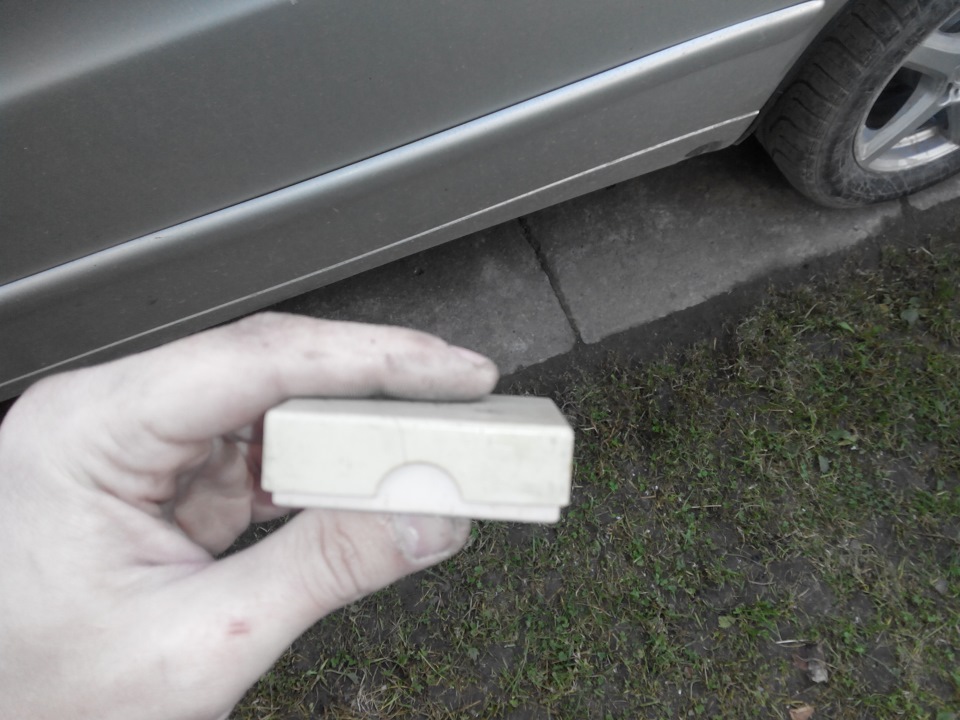

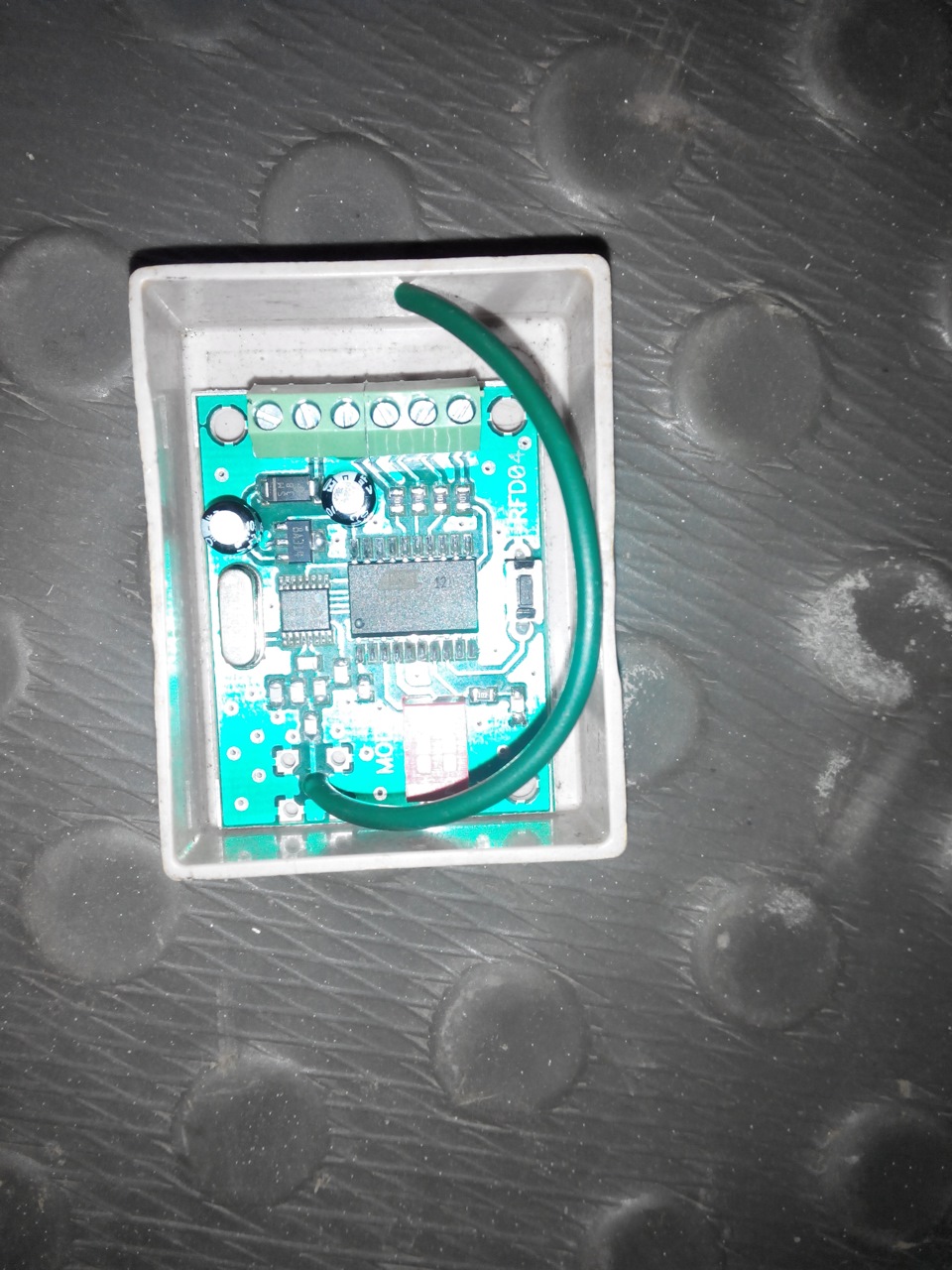

плата від пульта ДК< Так виглядає закрита ... Плата від пультаДК + так званий перетворювач в - 12 В Протягнув дроти в панель.зняв приладку і встановив ці 2 коробочки за щиток.І все зібрав намісце. Повипаював з плат у знайомого)))
3) Потім приступив до різання і паяння. Був помічений привстановленні його на машину)
Як то так…
Джгут проводів від Еберки…

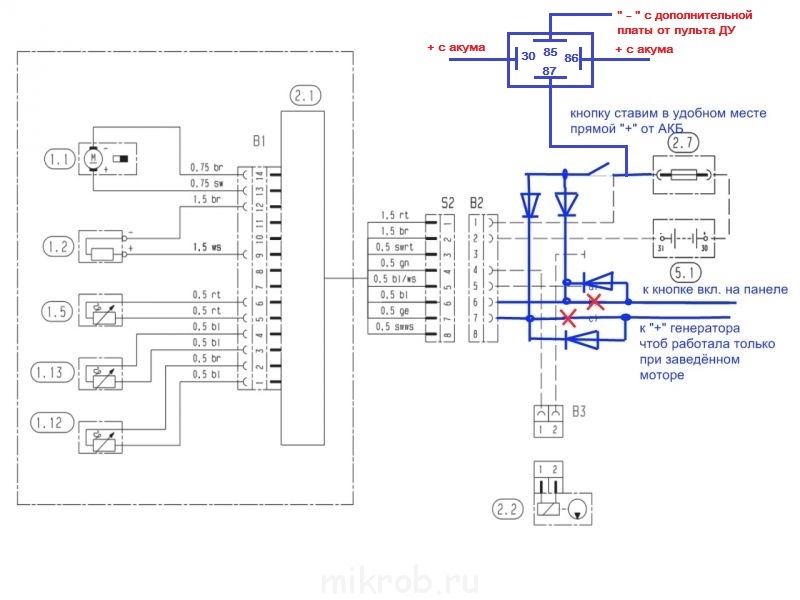

Потрібні тільки ці 2 проводки (згідно з схемою).Режим і впаюємодіоди...
> На рециркуляційний насос впаяв діоди побільше.
врізався.Впаяв діоди і заізолював...
кінці які будуть йти до реле припаяв до
4) Все підключив до реле і встановив біля акуму
від так…
або так.)
Брав просту релюху…
Так само вивів на панель червоний діод. Було видно від чогопрацює Ебер.Від штатної кнопки або від пульта ДУ
Дивіться як все вийшло і працює. =) Думаю все наочно зрозуміло.
Дякую всім за увагу.
Завжди ваш
Drukon33






Коментарі3
Здрастуйте не підкажіть чи реально використовувати гідронік без пульта управління, а наприклад підключити до сигналу?
Все можна. Тільки правильно підключити)
Виходить без мозку (пулту управління)?
