Запрацювало!

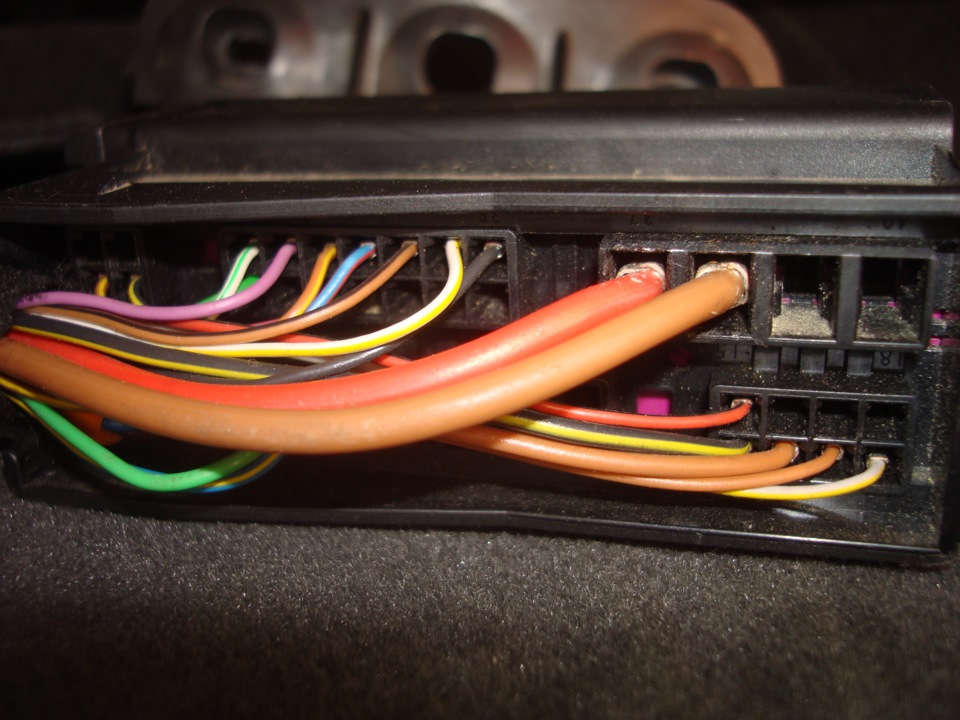

Сьогодні відбувся довгоочікуваний момент! Я підключив електроприводсидінь! все павутиння інтернет, я так і не знайшов хто робив цюпроцедуру зі звітом.Єдине що знайшов, так це людину, у якої булатака ж ситуація, але він віддав авто умільцям і ті все зробили.Оскільки таких умільців у нас в місті немає — довелося все робитисамому... Після довгих вивчень програми "TIS 2000" і попередньогоуроку з підключення приводу сидінь, було вирішено тягнути дроти! управління або "REC" і по одному дроту кинути на масу.На роз'ємісидіння потрібні дроти під номерами 37 (+) і 38 (-), червоний - 37, коричневий - 38

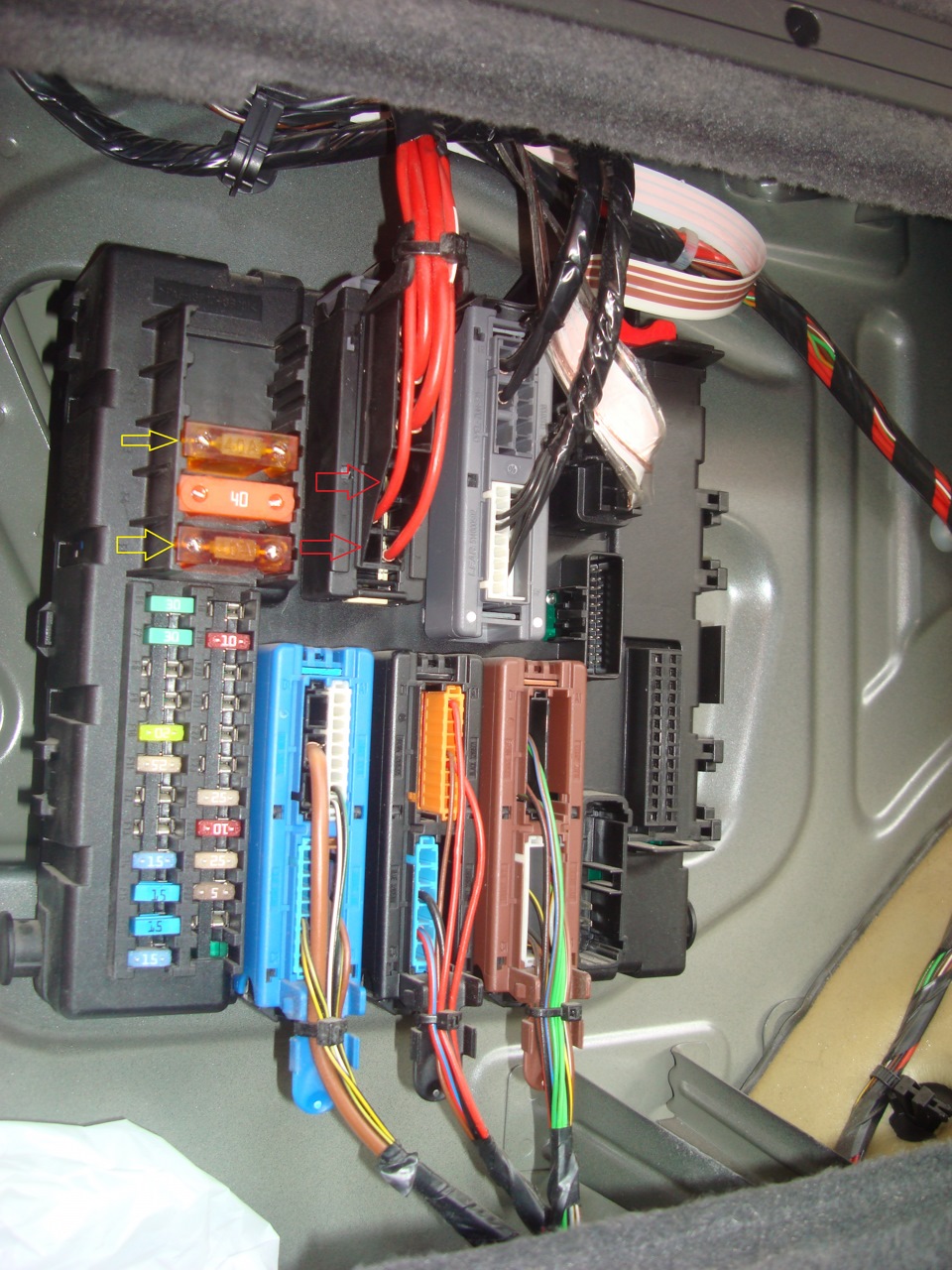

на задньому блоці потрібні піни під номерами 4 (drive seat) і 6(passenger seat) і заразом відзначив два запобіжники по 40А.

червоними стрілками відзначив входи 4 і 6, жовтими - запобіжникиПочинаємо з того, що демонтуємо всі частини салону, а саме:переднісидіння; - задній диван з лівою боковинкою;
— основу під підлокітник і сам підлокітник.

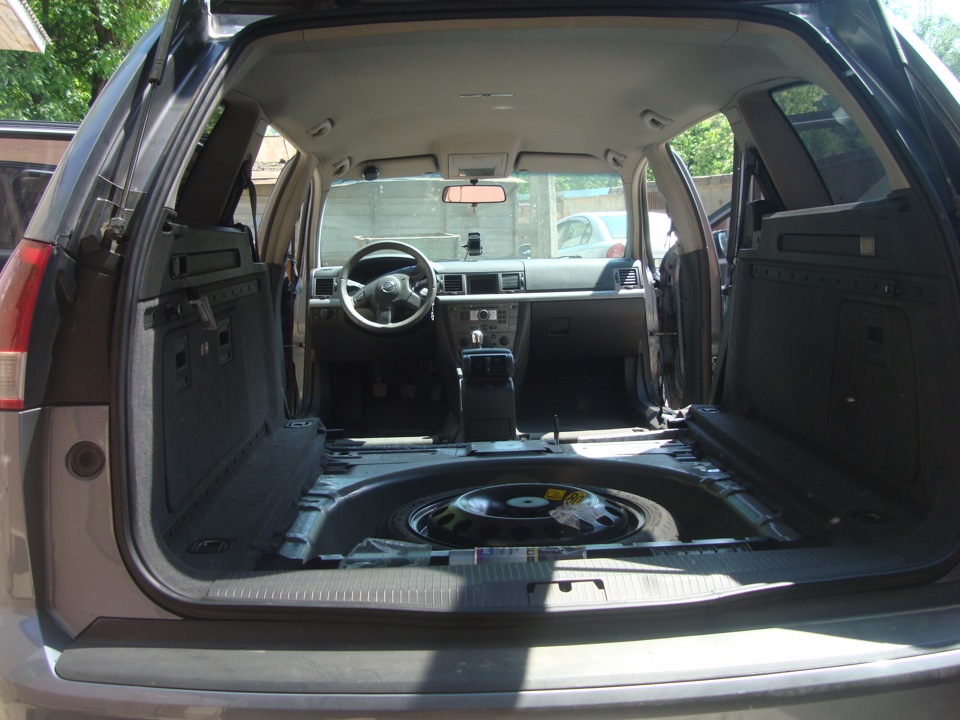

На моделях універсал демонтуємо бічну ліву нижню частину багажноговідділення (на седан/хетч дивіться книгу зремонту/експлуатації).

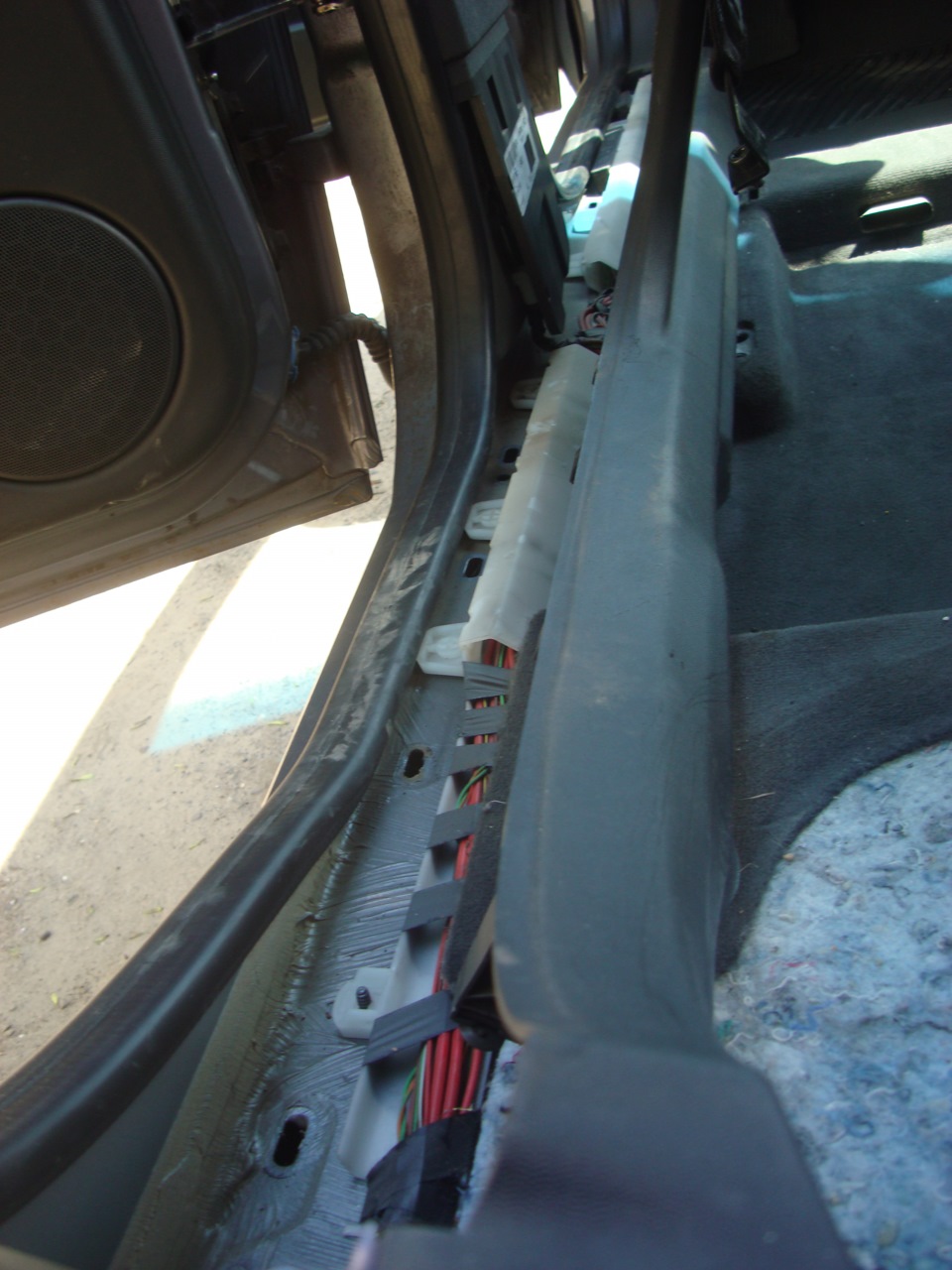

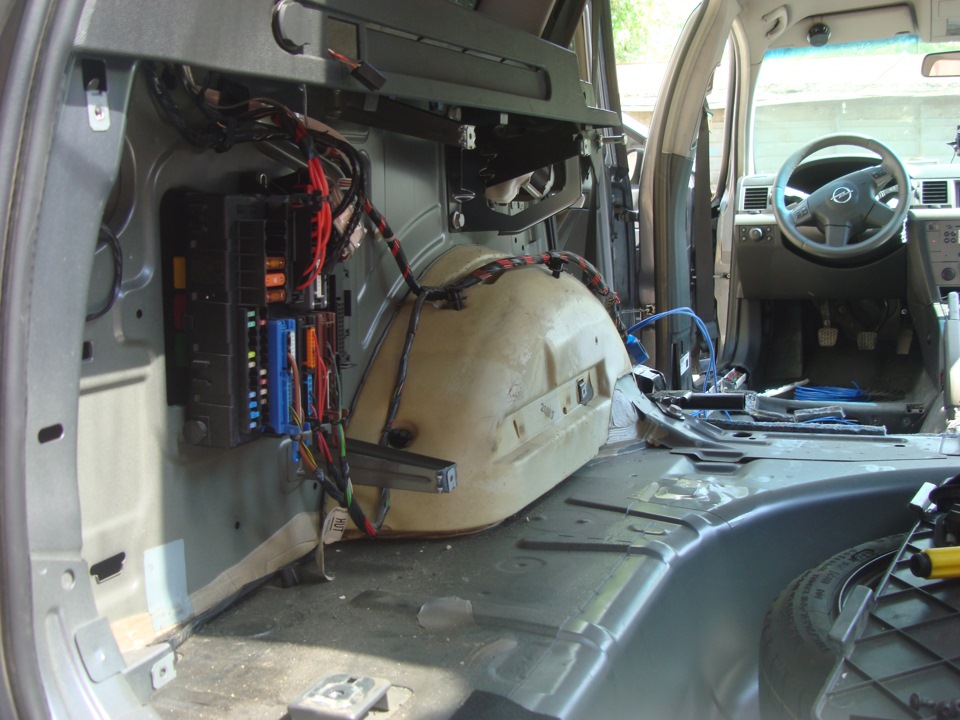

< /Скільки місця займають ці сидіння? Власне вид ззаду безобшивки Ще треба зняти ліву обшивку порога з внутрішньої сторони.Знімається вона дуже просто, як завжди на пластмасових фіксаторах.А під порогом видно закриті артерії машини)) там ми ще побуваємо! Знявши обшивку порога, видно джгут проводів, що йде в задній блок.Практично всі дроти закриті білим пластиковим коробом. Кільказасувок і ми вже зробили підлогу роботи)
ну ось якось так!
сподобалася мені ця фотка, нехай буде тут))

Тепер залишилося трохи - протягнути дроти і підключити! Повіривши програмі "TIS 2000", купив 20 м дроту ПВ3 4.0. Ну, мабутьтак треба, щоб аж 4 квадрати провід був. Метраж прикинув на око івзяв із запасом. Крім дроту взяв термотрубку та "вушка" для землі.Планував взяти 15м червоного та 5 чорного чи коричневого, але умагазині був тільки Arden Blue! Сподіваюся в подальшій роботі колірдроту не зіграє ключовий момент))

все що потрібно для щастя! а відрізків у нас буде 4 (по одномудовгому на блок і по одному короткому на "землю"), ріжемо! Теперможна прокладати "шлях до серця". Оскільки є вже готовий джгутдротів під коробом, просто прокладемо паралельно ще два дроти.
хіба схоже на колгосп? заходить весь джгут дротів. Наші два дротипідуть тією ж стежкою! Сховаємо, від гріха подалі! Далі, задопомогою плоскогубців, знімаємо ось такі "чудові" фіксатори. Вонитримають дроти на задній арці. Я довго думав як би їх зняти, що бне поламати! Ось ми й дійшли до заднього блоку. Підключаємо дротидо входів 4 і 6. Тут я використовую термотрубку
Далі підключаємо "землю" з використанням "вух", два короткі дроти зкожної сидушки (вихід) 38). Я підключив їх до кріплення ручника.Більше просто поблизу не знайшов відповідного, хоча був провід зподушки безпеки, але я вирішив його залишити на самоті))
здогадалися, що таке вуха?

Залишилось тільки підключити сидіння. Я недовго думав про те, якце зробити без особливого колгоспу. І тимчасово (а ми знаємо, щотимчасово дуже часто буває назавжди) зробив так:

сподіваюся, я найближчими днями щось придумаю розумніше). Роз'єм, то виглядає пристойно.
ну трохи заколгоспив, у кого не буває! Ось і все! Далі збираємовсе, що розібрали. Сподіваюся, ця інформація буде комуськорисною!
PS З приводу підігріву:він не працює. Причина в тому, що теж требатягнути дроти, але вже не один, а кілька! По "тІС"-у це близько 6проводів на сидіння! Поки вивчаю схеми, до осені обіцяювивчити)
І ще одна приємна новина на сьогодні:одержав ПТФ. Теж вивчаю ТІС! Іце ще не все! Також отримав диво фарбу GM. Поки не знаю що з цьоговийде.
фарба та лак
Тепер все! Можна тикати на кнопочки та на буквочки!
