Потрібна допомога з реле

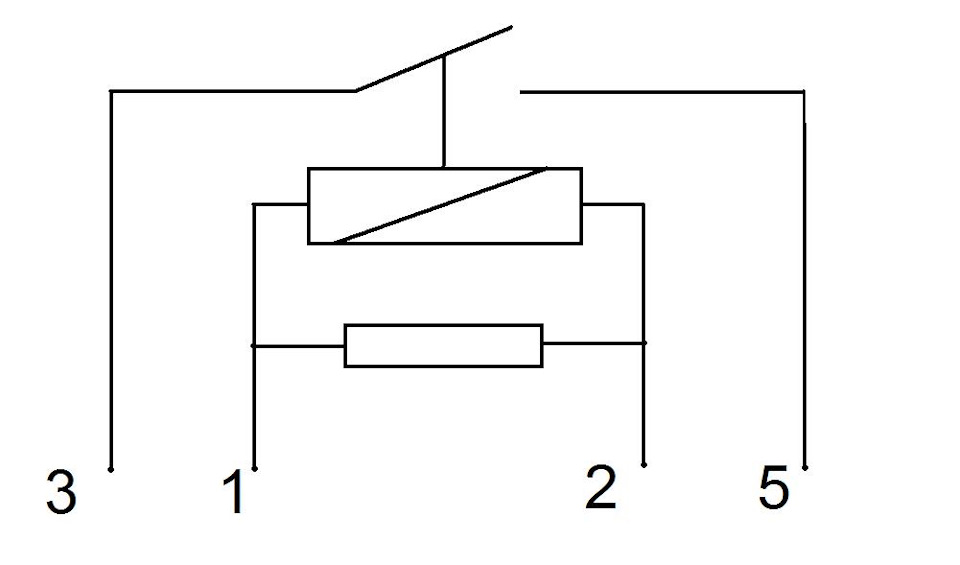

Попросив реле на чотири контакти, підключити протитуманки. Зазвичайбрав наше а тут хлопці вкинули з ауді та фольксу, реле 645(++154562F). Пошук в Інтернеті не увінчався успіхом. Є схема.Підкажіть, будь ласка, як підключити, що куди.
Коментарі16
Всім Велике Дякую!
Із самого початку приблизно так і думав, тільки сумнівався з масою і споживачем.
3-5 комутований ланцюг1-2 обмотка реле(управління)
Дякую. Якщо прикинути, то наприклад, 1, 3 подаю +12, 2- маса, 5 - споживач, я правильно думаю?
Саме так)
Велике ДЯКУЄМО!
Бажано паралельно котушці ставити діод, щоб прибрати стрибок при включенні та вимкненні. Обмотка то - індуктивність по суті.
поекспериментую, Дякую.
Так продзвонити… між 1-2 буде опір, між іншою парою немає.
Так і є, пара 1-2 є опір (тестер показує значення), пара 3-5 - немає опору (показує 0), а також помітив, на контактах 1,2 контакти з отвором, а 3,5 без отвору . А куди йде маса?
На 1 або 2, без різниці, на інший + (начебто за твоєю картинкою - схемою там діода немає)
Спасибі.
Або так85, 86 управління, 30 вхід, 87 н/о вихід.Можуть бути розташовані не так, як у вітчизняних (форма таже, призначення інше)
У тому те, що маркування тільки 1,2,3,5, Дякую.
ну якщо реле потужне то силові виходи більше, а так 3-5 навантаження, 1-2 керування
Дякую, контакти однакові.
