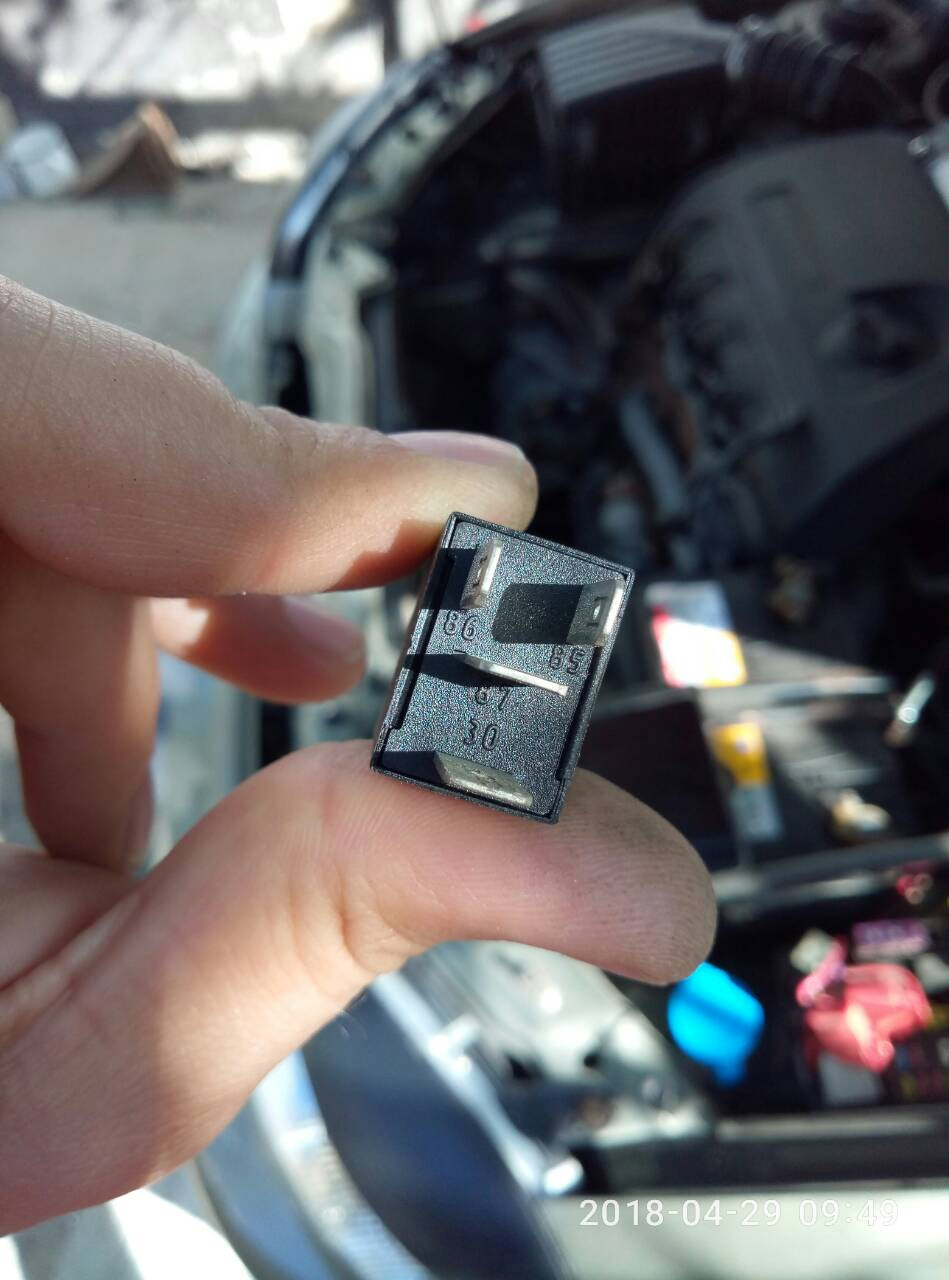

Привіт, потрібна допомога, поясніть правильне підключення на 4контактне реле габаритів ланос. В інтернеті використовують різні ніжки. Хотілося б для себезрозуміти як штатно по заводу. Заздалегідь дякую
Але думаю що 86-85 це управляючі (86 на + з перемикача на габарити, на 85 - маса), а 87 і 30 це керовані (на 87 або 30 + з акб і другий контакт на габарити вже)
Коментарі15

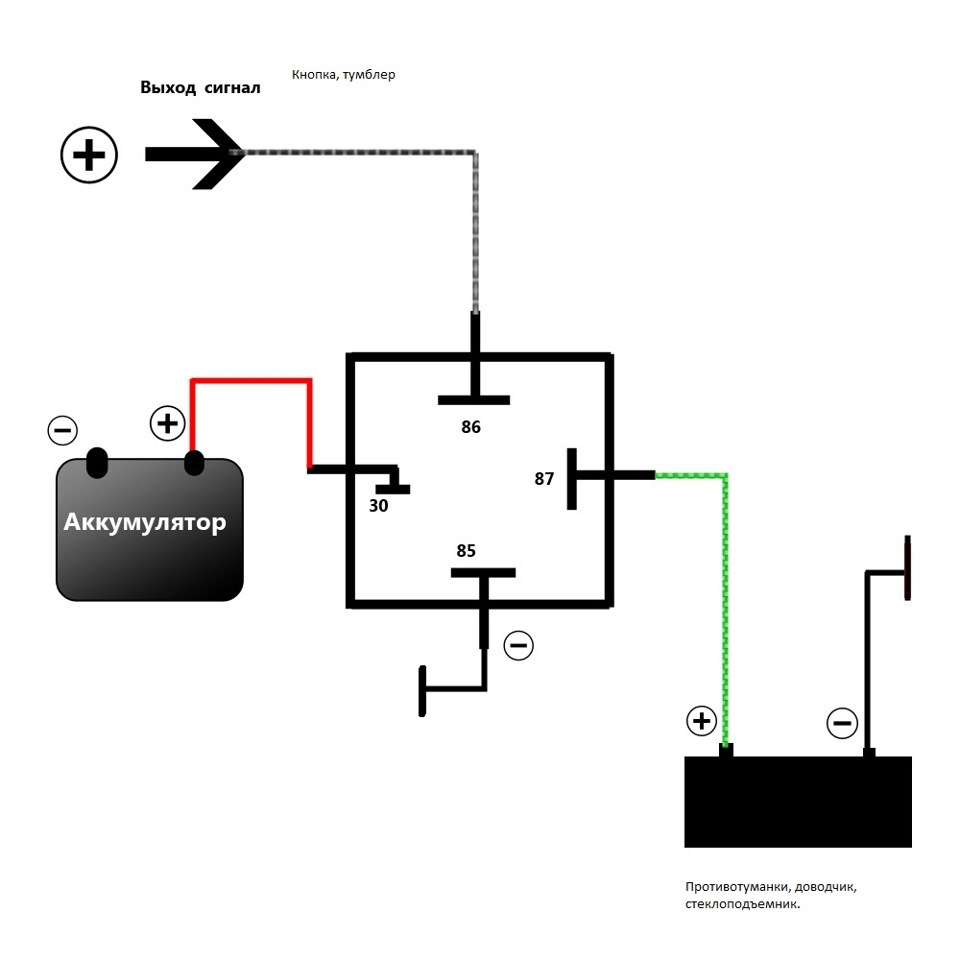

Зверни увагу на ніжки релюхи. Широкі - силові. А вузькі - це котушка. І далі підключення все як мінімум за такою схемою як представив.
А тестера то ні?
Ні (
Тоді просто береш плюс і мінус 12вольт, кидаєш на 85 і 86 контакти, має бути клацання. Це котушка управління, А 87 і 30 контакти ланцюга.
дякую за коментарем нижче, знайшов схему підключення
Дякуємо всім
Але думаю що 86-85 це управляючі (86 на + з перемикача на габарити, на 85 - маса), а 87 і 30 це керовані (на 87 або 30 + з акб і другий контакт на габарити вже)
До 86-85 полярність не має значення.
згоден, просто не вказав що зайвий раз не вантажити автора)
згори на реле 99.9% є малюнок
ні
підключення ЧОГО?
реле) куди який номер виведення йде?
згори на реле все чудово намальовано де котушка а де силовіа як ти його підключиш- це вже твоя справа
нетрисунка я б не питав)
