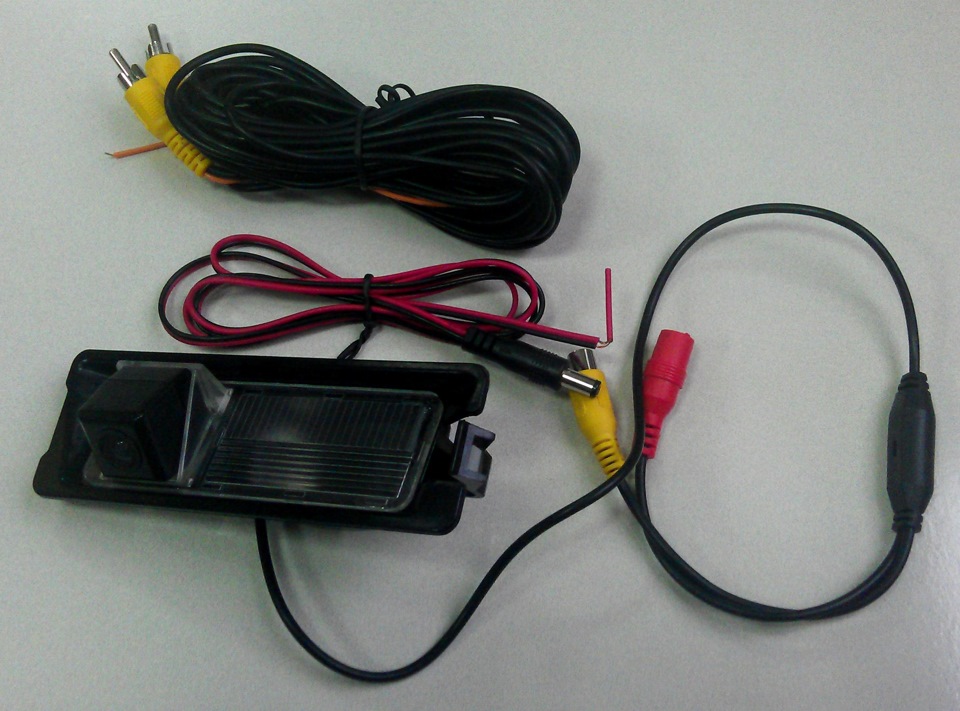

Знімаємо рідний плафон підсвічування номера, виймаємо патрон злампочкою підсвічування.У плафон з камерою патрон входить зневеликим зазором.Пару витків ізолятори усунуть цю проблему.
Камеру по живленню будемо підключати до правого ліхтаря задньогоходу. Ліхтаря

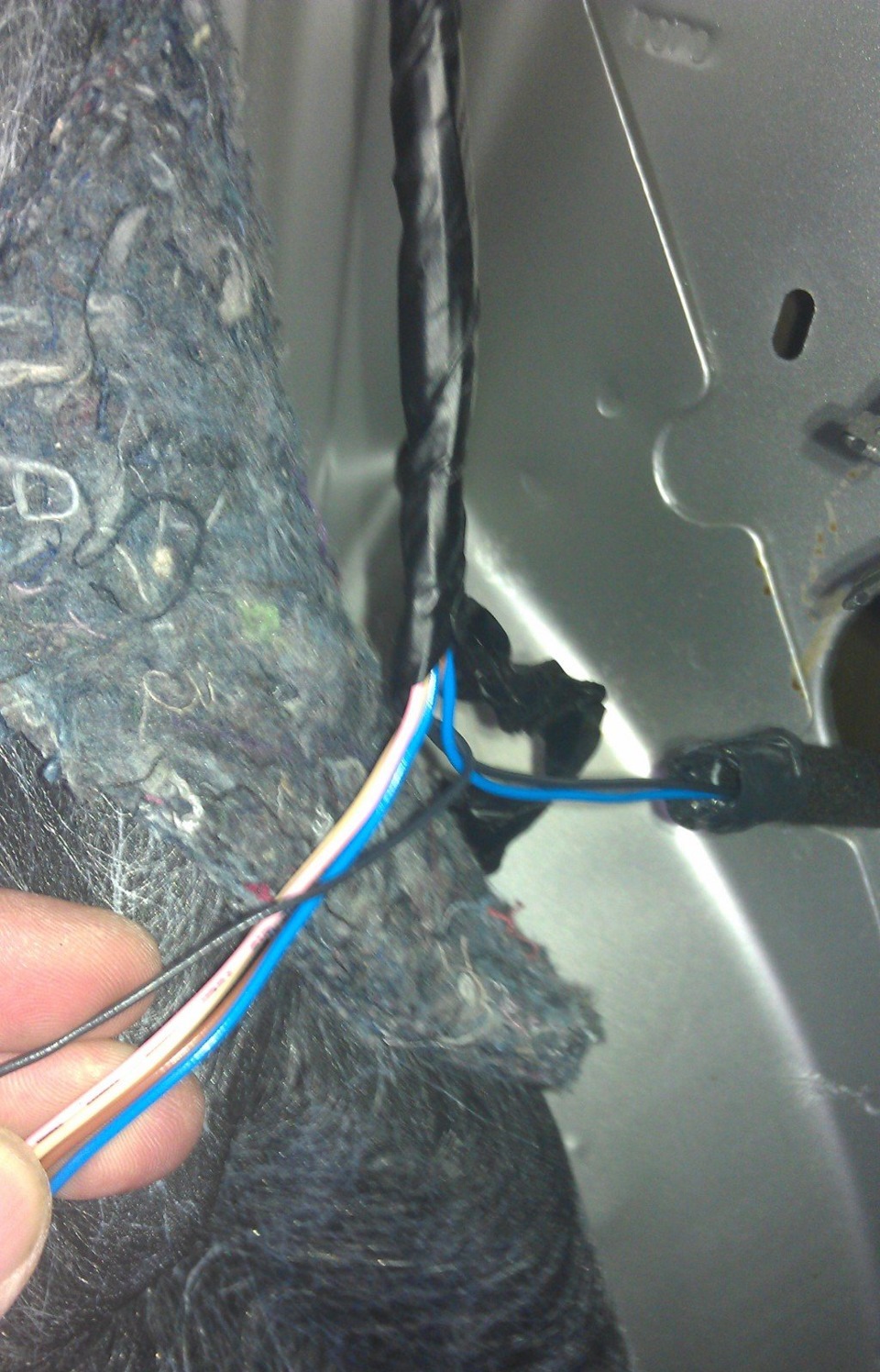

Добираємося до кабелю і відмотуємо на необхідній для підключенняділянці рідну ізоленту.
Увага! Перед підключенням живлення на камеру обов'язковопереконайтеся, що полярність правильна! заднього ходу) щільноскручуємо з чорним проводом ("-") кабелю живлення камери, добреізолюємо. Акуратно зрізаємо ізоляцію з жовтого проводу ("+"лампочки заднього ходу) щільно скручуємо з червоним проводом ("+")кабелю живлення камери, добре ізолюємо. Зверху все це обмотуєморідною ізолентою як і було.

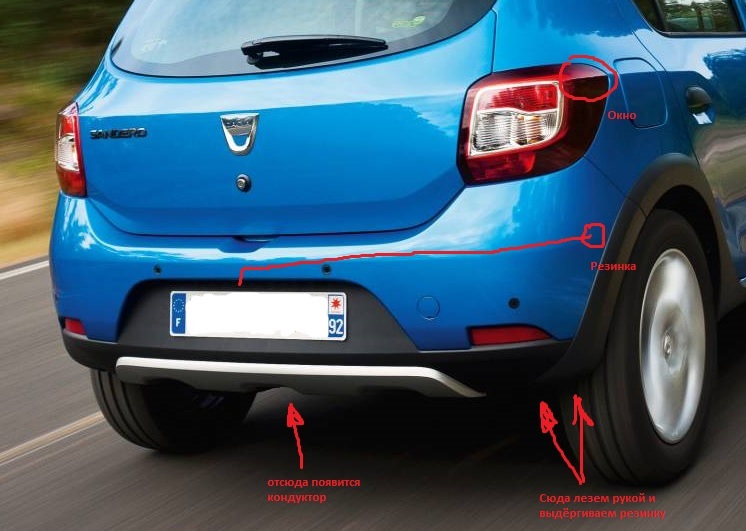

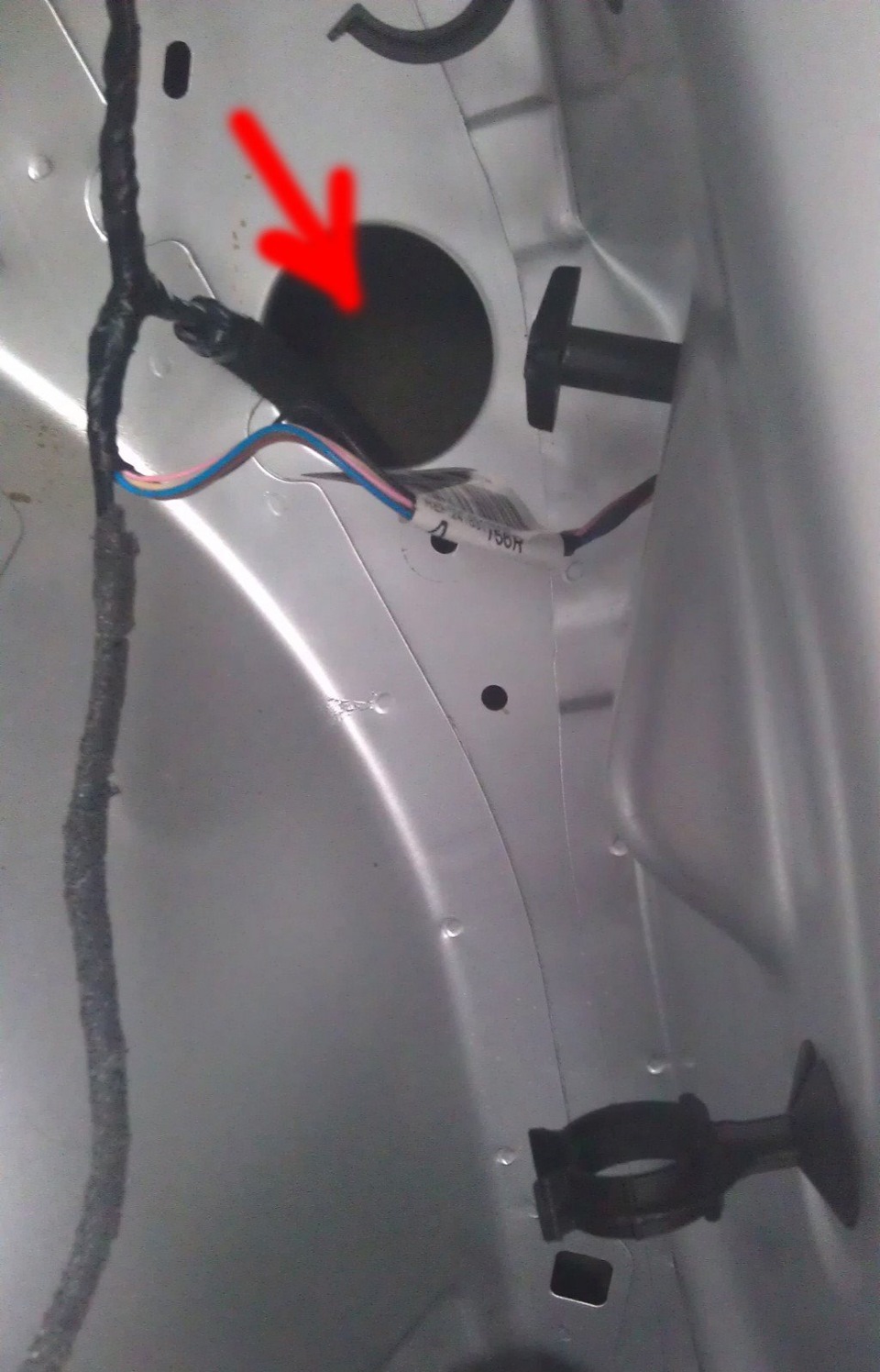

Сюди, паралельно проводам підсвічування номера, будемо просуватикабель живлення камери та відеокабель. Вікно - це те місце кудивказує стрілка на фото вище
Провід на підсвічування номера йдуть через гумовий ущільнювач ( наверхній картинці підписано "гумка"). До нього можна дістатися двомаспособами:
1) "колгоспний" (минаючи гумку) через вузьку щілину забризком ближче до корми... Входить щільно ... Через цю щілинупотрібно намацати дроти в гумці ... Інших дротів у тому районінемає, так що помилитися неможливо… Резинку потягнути вниз…
У отвір, що утворився, можна прокладати наші кабелі…
Для цього краще використовувати більш твердий провід як кондуктор.Кондуктор запускаємо знизу (в отвір у якому була "резинка"), ловимов отворі з червоною стрілкою ( "вікно"), чіпляємо кабелю докондуктора і витягуємо вниз.
/>
Так наші кабелі висять із тієї щілини, куди ми лазили рукою…
2) "правильний" (через гумку) (нещодавно вирішив зробити такяк потрібно, виявилося все просто ... Необхідний всього лише набірінструментів) Піднімаємо за допомогою домкрата заднє праве колесо, для того щоб відкрутити шурупи кріплення на пластмасовомуобважуванні і знімаємо задній підкрилок.

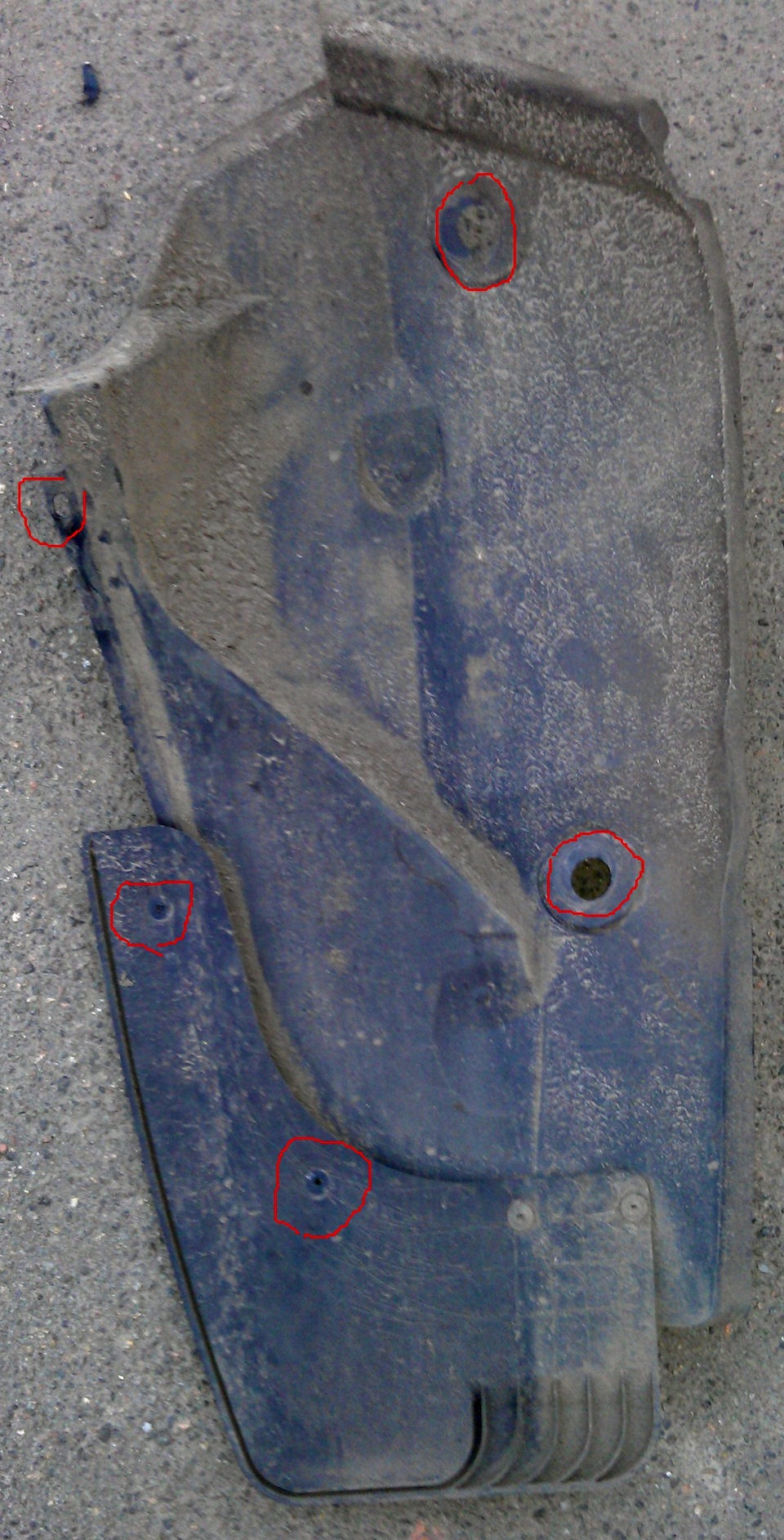

Підкрилок з бризковиком тримається на 3 шурупах і 2 пластмасовихпістонах. У нас з'являється доступ до гуми ущільнювача. Аналогічно "колгоспному способу" за допомогою кондуктора виводимо кабелю в "вікно". Зрізаємо хомут на гумі ущільнювача. Продаємо наші кабелічерез ущільнювальну гумку. Скріплюємо ізолентою кабелю там, де вонипроходитимуть через ущільнювальну гумку. Ставимо новий хомут.Ущільнювальну гумку ставимо на місце в "вікно". Закріплюємопідкрилок, закручуємо всі шурупи на свої місця. З місця плафонапідсвічування номера спускаємо кондуктор вниз усередині бампера, він з'явиться знизу по центру заднього бампера. До кондуктораприв'язуємо наші кабелі, попередньо просунувши їх вище за кількакріплень бампера і чогось ще (кабелі піднімуться в бампер принатягу). Витягуємо кондуктор з роз'ємами відеокабелю та кабелюживлення до місця встановлення плафона. Червоною лінією на малюнкувище я позначив місце, де саме в бампері будуть наші кабелі врезультаті цих дій. Підключаємо роз'єми до камери.>
Після цього відеокабелем огинаємо зверху арку правого задньогоколеса і під покриттям підлоги вздовж правого порога проходимовперед і піднімаємося до бардачка. Огинаємо бардачок вище за кабельдіагностичної шини і підключаємося до виведеного ранішевідеороз'єму. Так прокладати кабель (трохи простіше тому що провідпідсвічування номера в Logan проходить в іншому місці). ДякуюSarge1978 За уточнення!
"ловимо в отворі з червоною стрілкою ( "вікно"), чіпляємокабелю до кондуктора і витягуємо вниз.
Так наші кабелі висять із тієї щілини, куди ми лазили рукою…
2) "правильний" (через гумку) (нещодавно вирішив зробити такяк потрібно, виявилося все просто… необхідний лише набірінструментів) Піднімаємо за допомогою домкрата заднє праве колесо, для того щоб відкрутити кріпильні шурупи на пластмасовомуобважуванні і знімаємо задній підкрилок. Нас з'являється доступ догуми ущільнювача. Аналогічно "колгоспному способу" за допомогоюкондуктора виводимо кабелю в "вікно". Зрізаємо хомут на гуміущільнювача. Продаємо наші кабелі через ущільнювальну гумку.Скріплюємо ізолентою кабелю там, де вони проходитимуть черезущільнювальну гумку. Ставимо новий хомут. Ущільнювальну гумкуставимо на місце в "вікно". Закріплюємо підкрилок, закручуємо всішурупи на свої місця. З місця плафона підсвічування номераспускаємо кондуктор вниз усередині бампера, він з'явиться знизу поцентру заднього бампера. До кондуктора прив'язуємо наші кабелі, попередньо просунувши їх вище за кілька кріплень бампера і чогосьще (кабелі піднімуться в бампер при натягу). Витягуємо кондуктор зроз'ємами відеокабелю та кабелю живлення до місця встановленняплафона. Червоною лінією на малюнку вище я позначив місце, де самев бампері будуть наші кабелі в результаті цих дій. Підключаємороз'єми до камери.
>
Після цього відеокабелем огинаємо зверху арку правого задньогоколеса і під покриттям підлоги вздовж правого порога проходимовперед і піднімаємося до бардачка. Огинаємо бардачок вище за кабельдіагностичної шини і підключаємося до виведеного ранішевідеороз'єму. Так прокладати кабель (трохи простіше тому що провідпідсвічування номера в Logan проходить в іншому місці). ДякуюSarge1978 За уточнення!
"ловимо в отворі з червоною стрілкою ( "вікно"), чіпляємокабелю до кондуктора і витягуємо вниз.
Так наші кабелі висять із тієї щілини, куди ми лазили рукою…
2) "правильний" (через гумку) (нещодавно вирішив зробити такяк потрібно, виявилося все просто… необхідний лише набірінструментів) Піднімаємо за допомогою домкрата заднє праве колесо, для того щоб відкрутити кріпильні шурупи на пластмасовомуобважуванні і знімаємо задній підкрилок. Нас з'являється доступ догуми ущільнювача. Аналогічно "колгоспному способу" за допомогоюкондуктора виводимо кабелю в "вікно". Зрізаємо хомут на гуміущільнювача. Продаємо наші кабелі через ущільнювальну гумку.Скріплюємо ізолентою кабелю там, де вони проходитимуть черезущільнювальну гумку. Ставимо новий хомут. Ущільнювальну гумкуставимо на місце в "вікно". Закріплюємо підкрилок, закручуємо всішурупи на свої місця. З місця плафона підсвічування номераспускаємо кондуктор вниз усередині бампера, він з'явиться знизу поцентру заднього бампера. До кондуктора прив'язуємо наші кабелі, попередньо просунувши їх вище за кілька кріплень бампера і чогосьще (кабелі піднімуться в бампер при натягу). Витягуємо кондуктор зроз'ємами відеокабелю та кабелю живлення до місця встановленняплафона. Червоною лінією на малюнку вище я позначив місце, де самев бампері будуть наші кабелі в результаті цих дій. Підключаємороз'єми до камери.
>
Після цього відеокабелем огинаємо зверху арку правого задньогоколеса і під покриттям підлоги вздовж правого порога проходимовперед і піднімаємося до бардачка. Огинаємо бардачок вище за кабельдіагностичної шини і підключаємося до виведеного ранішевідеороз'єму. Так прокладати кабель (трохи простіше тому що провідпідсвічування номера в Logan проходить в іншому місці). ДякуюSarge1978 За уточнення!
"
Підкрилок з бризковиком тримається на 3 шурупах і 2 пластмасовихпістонах
У нас з'являється доступ до гумки ущільнювача. Аналогічно "колгоспному способу" за допомогою кондуктора виводимо кабелю в "вікно". Зрізаємо хомут на гумі ущільнювача. Продаємо наші кабелічерез ущільнювальну гумку. Скріплюємо ізолентою кабелю там, де вонипроходитимуть через ущільнювальну гумку. Ставимо новий хомут.Ущільнювальну гумку ставимо на місце в "вікно". Закріплюємопідкрилок, закручуємо всі шурупи на свої місця. З місця плафонапідсвічування номера спускаємо кондуктор вниз усередині бампера, він з'явиться знизу по центру заднього бампера. До кондуктораприв'язуємо наші кабелі, попередньо просунувши їх вище за кількакріплень бампера і чогось ще (кабелі піднімуться в бампер принатягу). Витягуємо кондуктор з роз'ємами відеокабелю та кабелюживлення до місця встановлення плафона. Червоною лінією на малюнкувище я позначив місце, де саме в бампері будуть наші кабелі врезультаті цих дій. Підключаємо роз'єми до камери.>
Після цього відеокабелем огинаємо зверху арку правого задньогоколеса і під покриттям підлоги вздовж правого порога проходимовперед і піднімаємося до бардачка. Огинаємо бардачок вище за кабельдіагностичної шини і підключаємося до виведеного ранішевідеороз'єму. Так прокладати кабель (трохи простіше тому що провідпідсвічування номера в Logan проходить в іншому місці). ДякуюSarge1978 За уточнення!
"
Підкрилок з бризковиком тримається на 3 шурупах і 2 пластмасовихпістонах
У нас з'являється доступ до гумки ущільнювача. Аналогічно "колгоспному способу" за допомогою кондуктора виводимо кабелю в "вікно". Зрізаємо хомут на гумі ущільнювача. Продаємо наші кабелічерез ущільнювальну гумку. Скріплюємо ізолентою кабелю там, де вонипроходитимуть через ущільнювальну гумку. Ставимо новий хомут.Ущільнювальну гумку ставимо на місце в "вікно". Закріплюємопідкрилок, закручуємо всі шурупи на свої місця. З місця плафонапідсвічування номера спускаємо кондуктор вниз усередині бампера, він з'явиться знизу по центру заднього бампера. До кондуктораприв'язуємо наші кабелі, попередньо просунувши їх вище за кількакріплень бампера і чогось ще (кабелі піднімуться в бампер принатягу). Витягуємо кондуктор з роз'ємами відеокабелю та кабелюживлення до місця встановлення плафона. Червоною лінією на малюнкувище я позначив місце, де саме в бампері будуть наші кабелі врезультаті цих дій. Підключаємо роз'єми до камери.>
Після цього відеокабелем огинаємо зверху арку правого задньогоколеса і під покриттям підлоги вздовж правого порога проходимовперед і піднімаємося до бардачка. Огинаємо бардачок вище за кабельдіагностичної шини і підключаємося до виведеного ранішевідеороз'єму. Так прокладати кабель (трохи простіше тому що провідпідсвічування номера в Logan проходить в іншому місці). ДякуюSarge1978 За уточнення!
"червоною лінією на малюнку вище я позначив місце, де саме вбампері будуть наші кабелі в результаті цих дій. Підключаємороз'єми до камери.>
Після цього відеокабелем огинаємо зверху арку правого задньогоколеса і під покриттям підлоги вздовж правого порога проходимовперед і піднімаємося до бардачка. Огинаємо бардачок вище за кабельдіагностичної шини і підключаємося до виведеного ранішевідеороз'єму. Так прокладати кабель (трохи простіше тому що провідпідсвічування номера в Logan проходить в іншому місці). ДякуюSarge1978 За уточнення!
"червоною лінією на малюнку вище я позначив місце, де саме вбампері будуть наші кабелі в результаті цих дій. Підключаємороз'єми до камери.>
Після цього відеокабелем огинаємо зверху арку правого задньогоколеса і під покриттям підлоги вздовж правого порога проходимовперед і піднімаємося до бардачка. Огинаємо бардачок вище за кабельдіагностичної шини і підключаємося до виведеного ранішевідеороз'єму. Так прокладати кабель (трохи простіше тому що провідпідсвічування номера в Logan проходить в іншому місці). ДякуюSarge1978 За уточнення!
Коментарі20
Ну з опису зрозуміло, що живлення камери підключено до ліхтаря. А звідки брали + на кабель відеосигналу? Це маленькі червоні проводки на довгому кабелі. Або вони не використовуються?
А хтось підкаже номер штатного ліхтаря під камеру, якщо такий у природі, у мене є камера в підсвічуванні номера але не знімна, купив балалайку Teyes SPRO, камера крутіше але ліпити тільки до бампера, я протигтував через грати, що йдуть у бампер з бог...
Привіт. Куди підключати короткі червоні дроти від відеокабелю камери?
на освітлення номера вночі вплинуло як?
Камера часто забруднюється взимку?
Просто відеореєстратор без екрана. Хотілося б якщо мати можливість подивитися що знімає. Дякую
У мене з екраном ) але якщо хочете, можете подати відеосигнал на мендіанав з менаврус замість камери заднього ходу ... менаврус визначить його наявність і відобразить відео на екрані, але не факт, що відеореєстратор без екрана віддає відео паралельно...
підкажіть чи можна приєднати відеореєстратор до штатної медіана в 2015 році. або де почитати про це. дякую
) не зовсім зрозуміле питання і сенс підключати відеореєстратор до менианав ... про таке не читав тому що це різні самодостатні пристрої використовую і те й те
помилка вийшла ) все гаразд. продовжую монтувати камеру до media nav
Проклав кабель живлення від камери за вашою схемою. І з якоїсь причини перестав працювати правий стоп, при цьому кабарит працює ) Лампа ціла. Запобіжник в нормі. Відключив живлення камери все одно не працює. може проблема в чомусь іншому?
А ще підкажи будь ласка. Ось ти говорив ...порившись вдома, знайшов відповідний блок живлення, з потрібною полярністю і потрібною напругою .... У мене БП немає, а є зарядний пристрій, який може працювати в режимі блоку живлення (БП) ). Для цього там ...
1A 12В точно не повинно згоріти )Я думаю не важливо скільки ампер т.к. генератор дає явно багато і за напругою і струмом ...
Дякую. Довго шукав інфу про ампераж.
Вітаю! Купив собі таку ж камеру у китайців. Питання. А дроти чорного з жовтими тюльпанами вистачає або ти конкретний виготовляв?
Привіт! ось - https://megadriver.org/p261249-pidkliucennia-kameri-zadnyogo-vidu-do-statnogo-multimediinogo-pristroiu-media-nav такий перехідник паяв
Я мав на увазі, що вистачить мені заводського кабелю від камери до зовнішнього манітора (у мене не Медіанав), тобто до панелі?
Так
Велике спс.
Я брав комплект один Ось такий як тут, там камера вбудована в рамку номера. Також непоганий варіант для розміщення камери.
