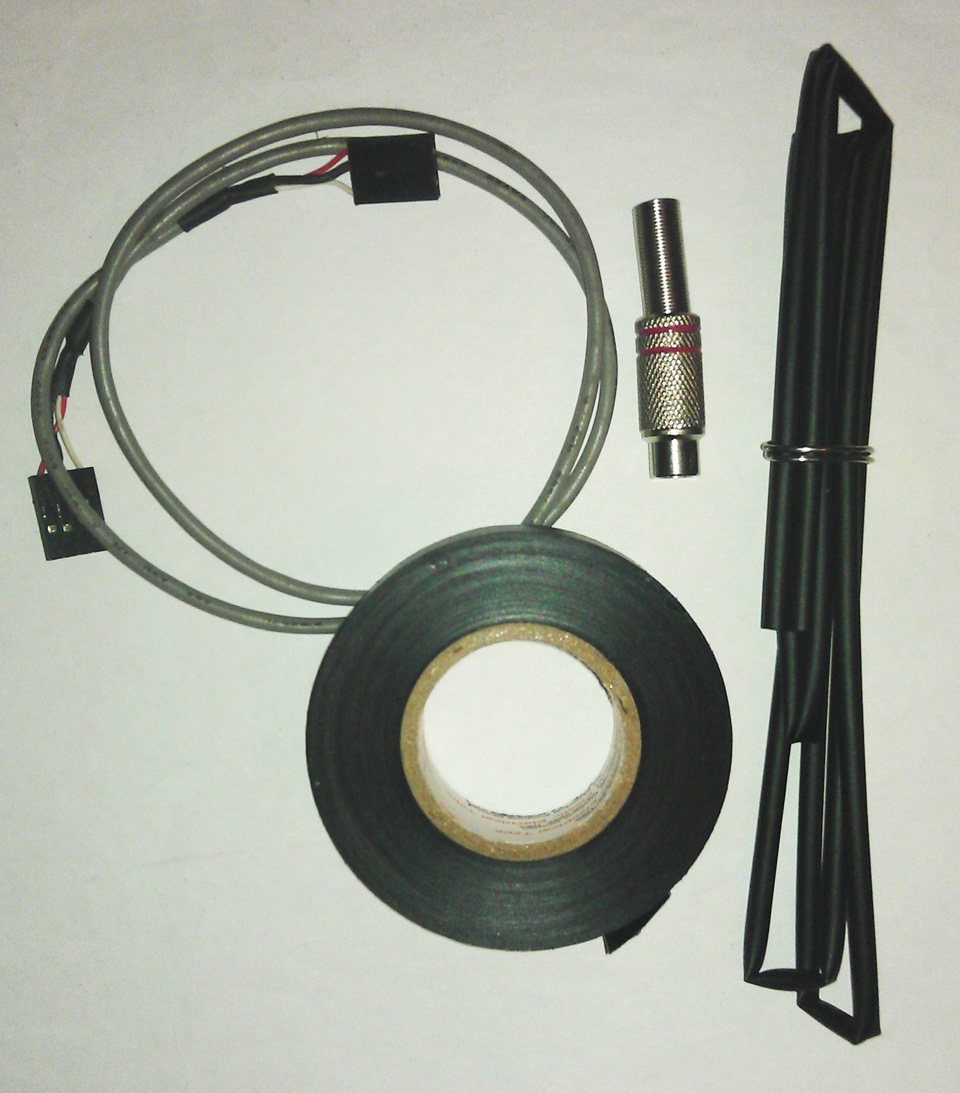

— Кабель «Аудіокабель для CD-ROM»
— Роз'єм коаксіальний RCA або «тюльпан» — «мама»
— Улюблена ізоляція автовиробників Рено — чорна
— Термоусадковий кембрик
«тюльпан».

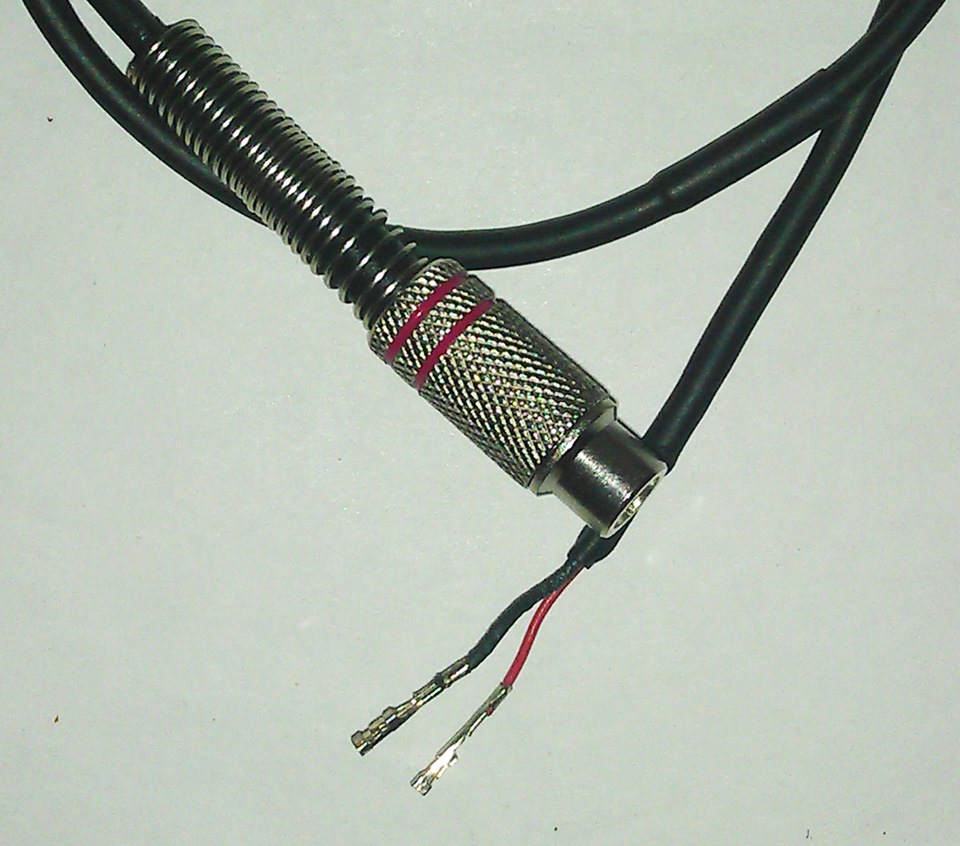

Припаяв до кабелю роз'єм «тюльпан»:
центр — червоний («+»),
> корпус — чорний («-»)
Заізолював і зібрав роз'єм, на провід одяг і прогрів термозбіжнийкембрик, ось що вийшло:

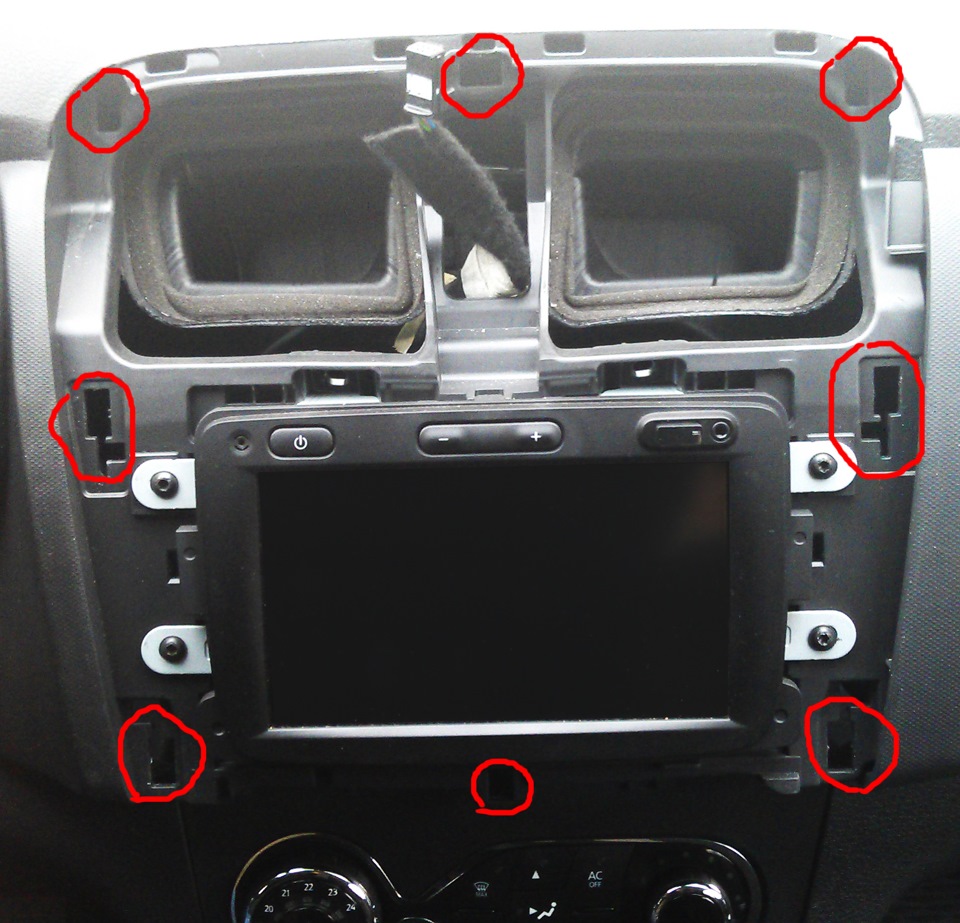

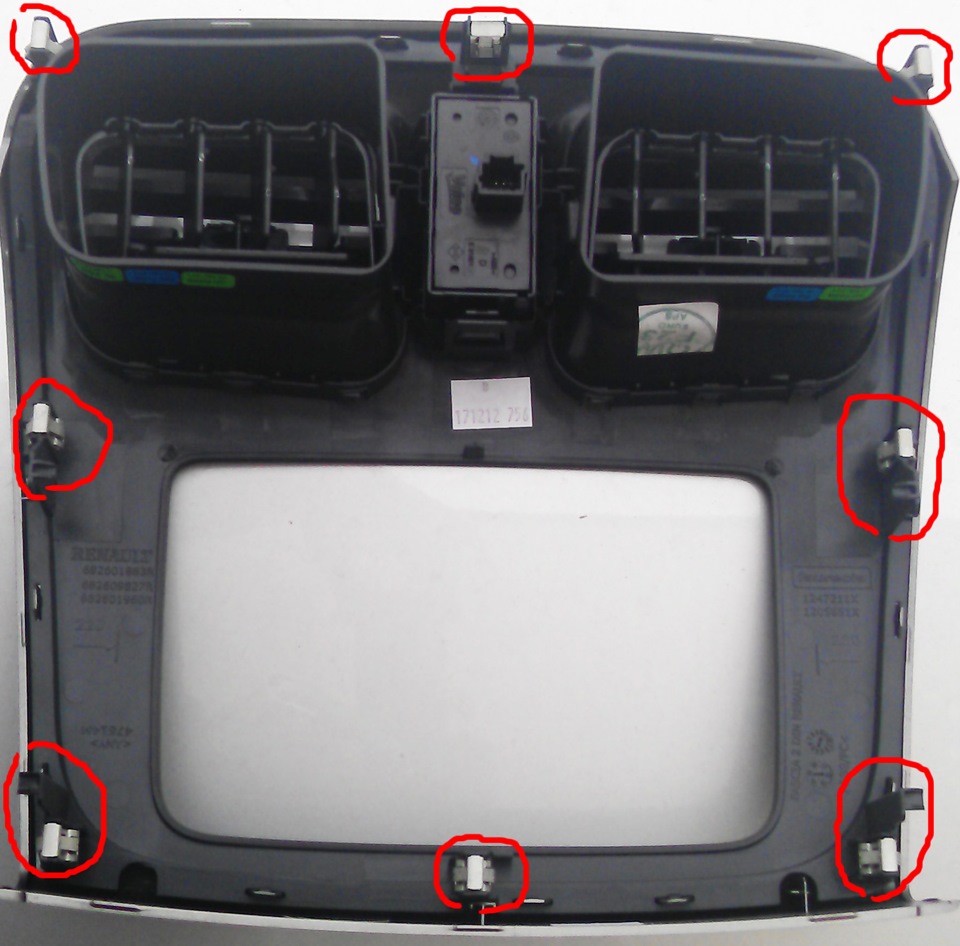

<Щоб дістатися до кріплень Media Nav, знімаємо захисну панель здекоративною рамкою. Не поспішаючи, рухаємося вгору і вліво, потімвниз. Спочатку отримуємо невеликий зазор між рамкою та обшивкою.Потім акуратно збільшуємо проміжок на верхньому правому і верхньомулівому кутку. Головне не поспішати і все це робити повільно ініжно, щоб нічого не поламати. У такому разі потрібно глибшезасунути (під чорну накладку) інструмент. Чорна накладка тримаєтьсяна патрубках вентиляції. Тобто. Її зверху потрібно сильніше тягнути (з дрібними ривками, щоб висмикнути з патрубків) ... До речі, металеві засувки на рамці можна легко втратити при демонтажі. Незабуваємо, що крім засувок, рамка зафіксована ще й повітроводами, тому на останньому етапі доведеться докласти невеликого зусилля. Докнопок аварійки і блокування дверей підходить кабель, щоб знятироз'єм, потрібно натиснути зверху на фіксатор.

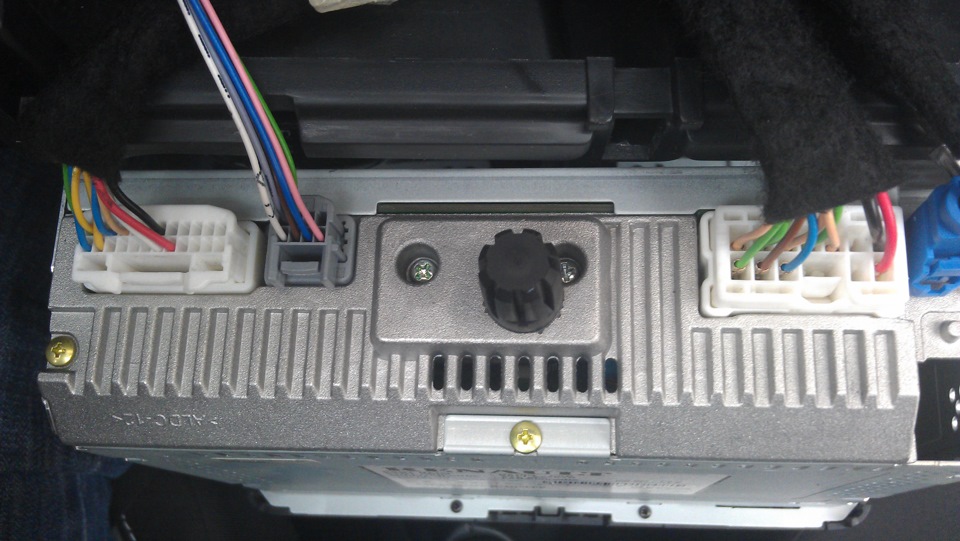

Відключаємо роз'єм зліва. Гострим ножем або голкою підтягуємо тапіднімаємо фіксатор
Вставляємо штирі нашого кабелю на потрібні місця — червоний («+»), чорний («-») і фіксуємо фіксатором
Опускаємо роз'єм RCA між центральною консоллю і бардачком так, щобдо нього можна було підключити відеокабель від камери задньоговиду. Ставимо Media Nav на місце, прикручуємо.
>
Підключаємо кабель аварійки та блокування дверей.
Ставимо захисну панель з декоративною рамкою починаючи знизу, верхв останню чергу. Про подальшу прокладку проводів тут) інасолоджуємося її роботою…
Встановлена камера заднього виду
Робота камери заднього виду вдень
Робота камери заднього виду вночі
Перевірка камери заднього виду в темряві (2 години ночі, світлотільки від ліхтарів заднього ходу; до труби — 1, 3-1, 4 м, доцегляної споруди близько 4-5 м) Робота камери вдень. Машина стоїтьвпритул до тротуару.
PS Ще раз звертаю увагу, що така схема підключення для прошивкиМенаврус! Для інших варіантів на 3 контакт роз'ємупотрібно подати сигнал включення заднього ходу, тобто. Длявключення камери там має з'явиться "+". У прошивціМеарус цей провід на 3-й пін зайвий т.К. Увімкненнязображення відбувається за наявності відеосигналу. Ну і окрім цьогопри використанні Меарус система камери може бути не тількиNTSC, але і PAL і налаштовується це в конфізі Меарус.
<
Продовження (прокладання кабелю)
