Продовжую цикл статей з повної шумовіброізоляції.Спочатку япоставив питання виробнику ШВІ MaxLevel з приводу розподілу ШВІ зїх комплекту "комплект для хетчбека" та з приводу "звукопоглинаючого матеріалу" в інструкції на їх сайті
<
Виробник рекомендував таку витрату матеріалу на дверях:
Двері — V1 — 4 шт (1, 4 кв. М) + V1 —2шт (0, 7 кв.М) під дверні карти для закриття технологічних отворівдля створення закритого об'єму під акустику.
Maxlevel Soft 6< /b> — 4 листа на двері.
Про звукопоглинаючий матеріал:
"звукопоглинаючий матеріал якщо сказати простіше — це акустичнийпоролон є легким матеріалом з пінополіуретану або поліефіру, матеріал допоміжний в автомобільній шумоізоляції, на жаль поки нашакомпанія тільки працює над налагодженням його виробництва."
Я не особливо засмутився т.К. У мене був шматок "StP Бітопласт10 Gold" який залишився від ШВІ попереднього Сандеро. Попередньо яподивився це відео:

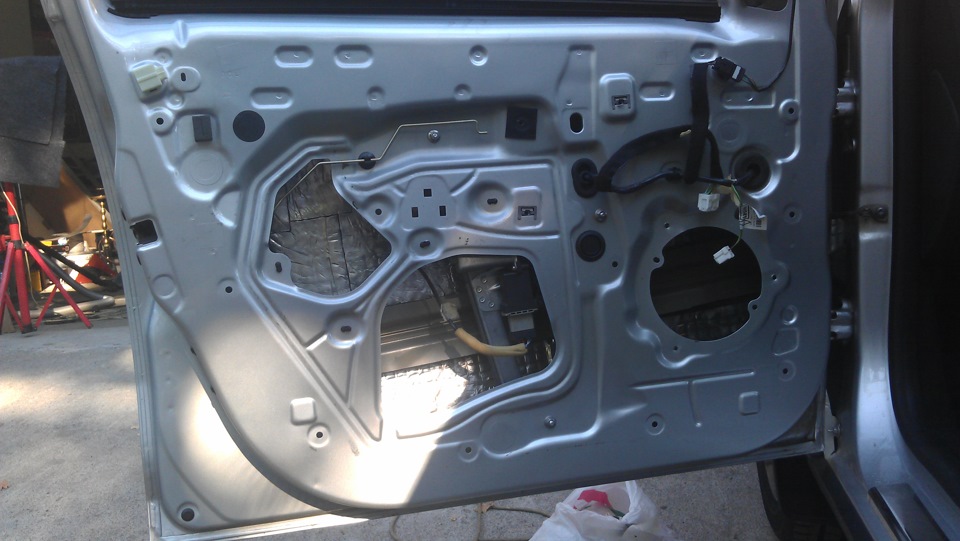

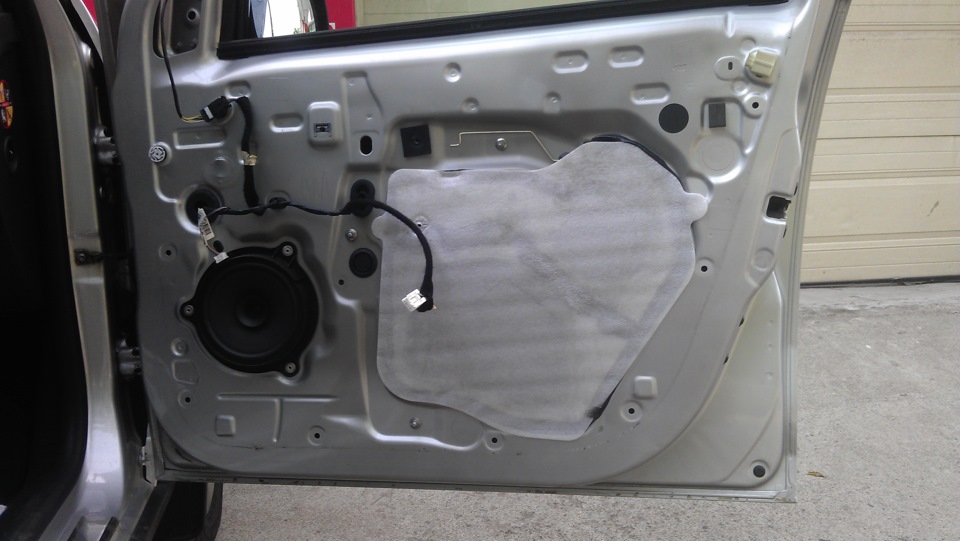

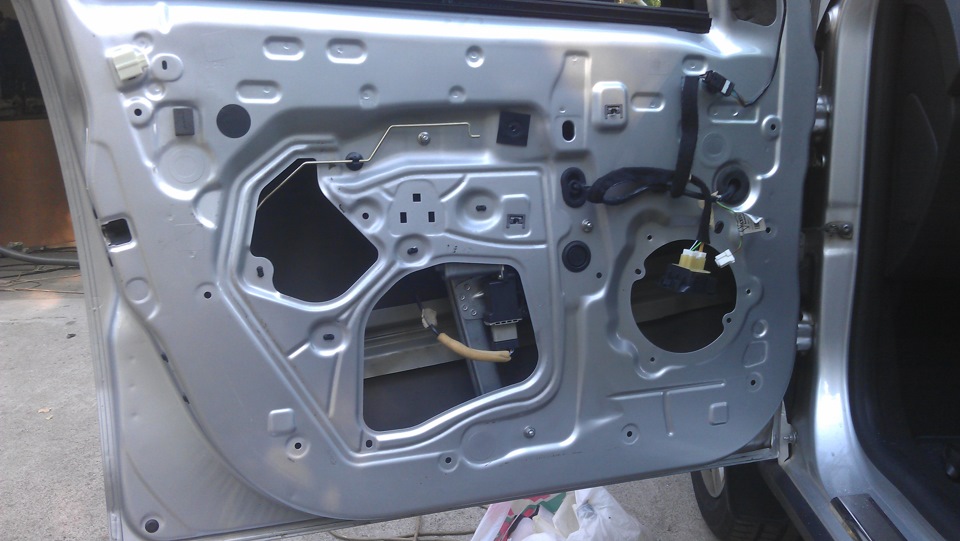

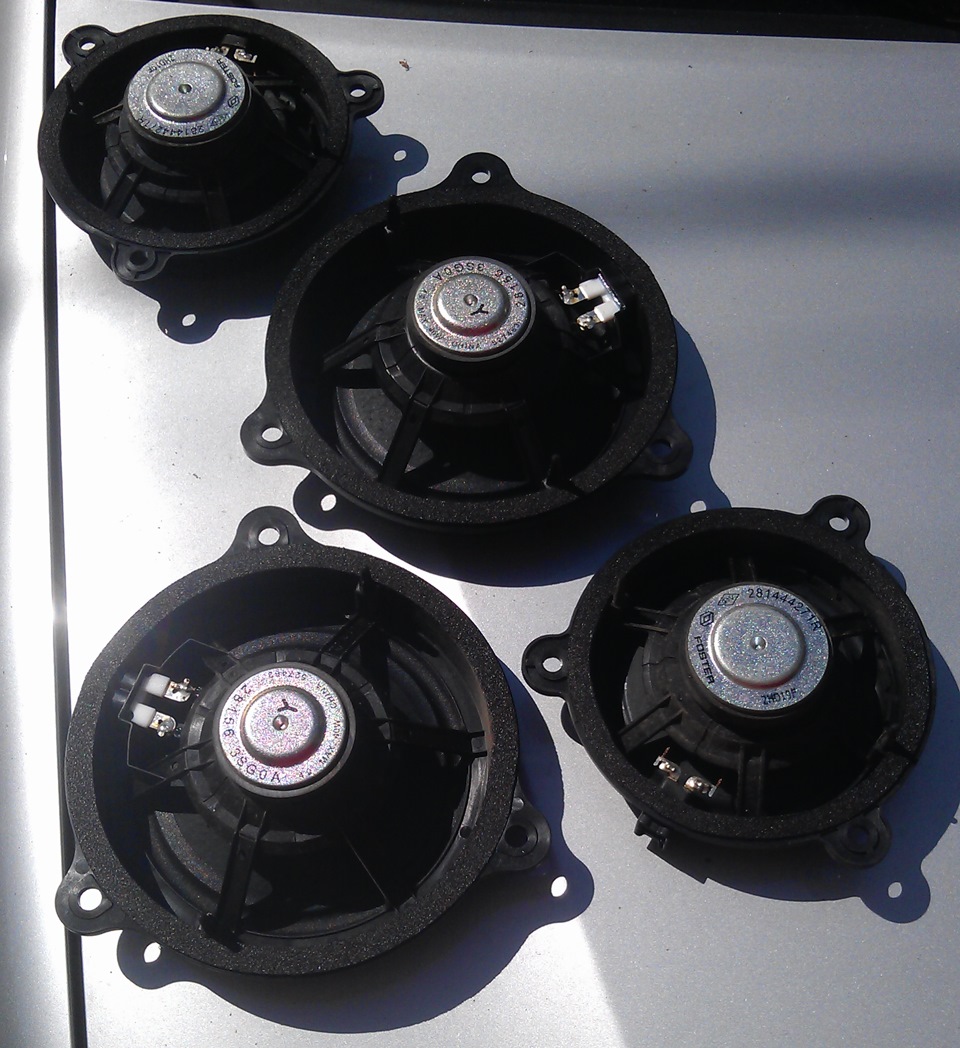

і почав розбирання дверей. У відео видно, як металевий затискачпопереду зверху дряпають двері. Тому за допомогою викрутки я знявйого насамперед. Для відкручування гвинтів/шурупів нам потрібніголовки T30 та T20 та викрутка з подовжувачем під биту TORX (удверях у ручці глибоко сидить гвинт). Для зняття картвикористовував також знімач для кліпс, пластикову картку (підкладавпід знімач щоб не дряпати двері) і викрутку (для зняття ручки, верхнього трикутника і кнопок склопідйомників). Чорною жуйкою. Їївиявилося дуже важко віддирати від дверей. Віддирав за допомогоюгрудки цієї самої жуйки тобто. Притискав грудку, різко смикав і вінвідривав шматки жуйки від дверей. Процес виявився більш тривалим, ніж я очікував, але результат мене порадував ... Висвердлюємо ріднідинаміки і викидаємо :) Рідні заклепки висвердлював свердлом 7 ммЗнежирюємо поверхні для поклейки ШВІ. Вирізаємо смужками MaxLevelV1 і клеїмо у двері добре розгойдуючи роликом. Сусідні шматки вібриклеїмо внахлест
Maxlevel Soft 6 теж смужками клеїмо всередину дверей. Знизусантиметрів 5 відступив, щоб у разі дощу шумоізоляція не мокла

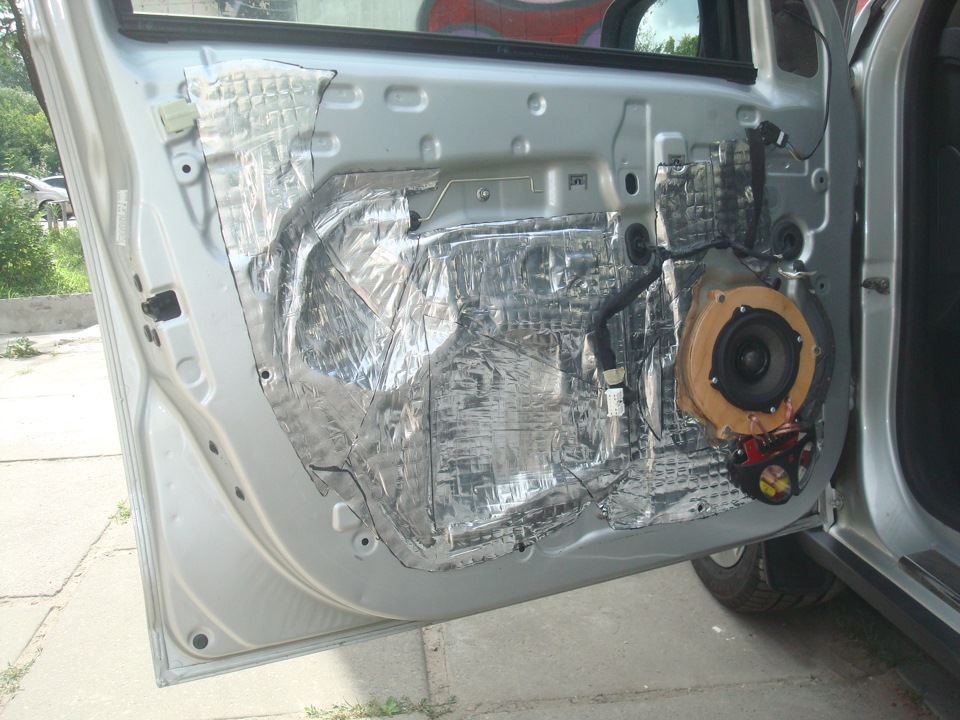

Подіуми я замовляв у Євгена з Дніпропетровська (тел. 067-566-48-77сподіваюся комусь знадобиться… креслення у нього вже є). Він їхоперативно зробив та відправив "новою поштою". Подіуми я покривлаком в 5 шарів і просвердлив отвори кріплення. Для кріпленьвикористовував болти М6х30 та самозатискні гайки. Для кріпленнядинаміків – шурупи по дереву завдовжки 20мм. Для кріпленькросоверів використовував гвинти М3 та самозатискні гайки. Ставимоподіуми. Підключаємо динамік та кросовер. Закочує віброю MaxLevelV1 технологічні отвори і найбільш дзвінкі поверхні. Натехнологічних отворах максимально розгортаємо вібру для відсутностіефекту барабана. Тягу ручки дверей попередньо вставляємо в кембрик, який закріплюємо. Карту дверей, за що йому велике спасибі! Заклеюємо карту дверей віброю MaxLevel V1 Збираємо двері.Аналогічно чинимо з правими передніми дверима. Тут у насзакінчується MaxLevel V1… Переходимо до задніх дверей. Знімаємопластмасове кріплення, натискаючи пальцями на клямки у верхнійчастині
Знежирюємо поверхні для поклейки ШВІ. Відштовхуємо дроти, які намзаважають. Вирізаємо смужками MaxLevel V2 і клеїмо у двері добрерозгойдуючи роликом. Сусідні шматки вібри клеїмо внахлест
Maxlevel Soft 6 теж смужками клеїмо всередину дверей. Знизусантиметрів 5 відступив, щоб у разі дощу шумоізоляція не моклаПроводи на динамік витягуємо з джгута і гумки всередину дверей іпідключаємо динамік. Під кріплення проводів клеїмо антискрип.Закочує віброю MaxLevel V2 технологічні отвори і найбільш дзвінкіповерхні. На технологічних отворах максимально розгортаємо вібрудля відсутності ефекту барабана. Тягу ручки дверей попередньовставляємо в 2 шматки кембрика, які закріплюємо
Заклеюємо двері Maxlevel Soft 6, перевіряючи що б тяга ручки дверейвільно рухалася
Заклеюємо карту дверей Бітопластом 10 Gold від StP
Збір двері. Аналогічно робимо з правими задніми дверима.
Під максимум кріплень кабелів наклеїв Maxlevel Антискрип. Підкріплення ручок наклеїв Антискрип. У пластмасові трикутникипередніх дверей вклеїв Maxlevel Soft 6. Під пластмасовим кріпленнямна задніх дверях — 1 шар вібри (верхній отвір потрібно добреочистити, щоб защіпка зачепилася).
> Динаміки:
- вперед - Morel Integra Ovation XO 5
- назад - Hertz ECX 130.5
часом подумаю про себе :)
За матеріалами пішло :
— MaxLevel V1 — 6 аркушів
— MaxLevel V2 — 3 аркуші
— Maxlevel Soft 6 — 6 аркушів
— Бітопласт 10 Gold від StP — шматок 100 х 30 см (приблизно)
< /
Дякую спільноті Автозвук Київ за допомогу та підтримку! b>
Розпинування аудіороз'єму Медіанав від urabus87 з квітамипроводів






Коментарі20
при такому проклеюванні карти дверей назад не встають, надто близько до отворів для кліпс наклеєна шумка. Сам попався на цьому потім довелося віддирати біля отворів.
ну так ... як кажуть, наприкінці обробити напилком))) теж немоного довелося підтирати
Руслан привіт, підкажи як зараз двері себе поводять? не просідають? вага шумки не вплинула?
Привіт. Не просідають. Все чудово!
Підскажи пліз можна градусів +10 прошумити двері?
Читай інструкцію до матеріалів, оскільки залежить від складу. У будь-якому випадку краще почекати до весни
Зрозумів а ще де купував знімач для пістонів і який наш
Купило на авторинку... формою схожий на цей - ліквімолі67.рф/published/...pictures/kt432802_enl.jpg
Привіт купив я наймач за типом твого струму джонсвей. А ось підкажи куди ти пластикову карту вкладав і як їм натискати і звідки починати?
Спочатку потрібно подивитися відео, що б знати де розташовані кліпси і відкрутити всі гвинти. вставити знімач під те місце де знаходиться кліпса, вставляв знімач (вигином який ближче до краю знімання у бік дверей), картку під вигин знімання, натискав...
Дякую дуже зрозуміло. А ось ще питання скоку кліпс зламав і чим знежирив поверхню чи підійде уайт спірит?
У всьому авто штуки 2-3 зламав… Знежирював спиртовмісною рідиною для миття скла за допомогою паперових рушників… уайт спіритом я не ризикнув знежирювати… )
Рідні динаміки викинув?
Так)
Ех шкода!
вони були пластмасові. не шкода ) будь-який інший грає краще
Якби зустрілися, то купив ці динаміки!
Знав би що вони комусь потрібні - подарував би.
Вкажи, будь ласка, колір + і — дротів (рідних) спереду та ззаду, а то фішки абс. симетричні…
Додав розпинання
