1.1 Передній парктронік. Встановлення та підключення датчиків

Продовження теми щодо встановлення переднього парктроніка. Першийзапис про підготовку дивіться тут.
Тепер докладніше про встановлення та підключення передніх датчиківпаркування. Інструкція по установці.

Загалом фронт робіт такий:
— зняти передній бампер
— виконати в ньому 4 отвори
— встановити 4 датчики
— підключити до них проводку
— прокласти проводку в руховому відсіку
— прокласти проводку через салон до багажника (до модулюпарктроників) Почнемо зі зняття бампера. Процес для мене знайомий, приблизно рік тому я його знімав коли встановлював сіточку передінтеркулером.

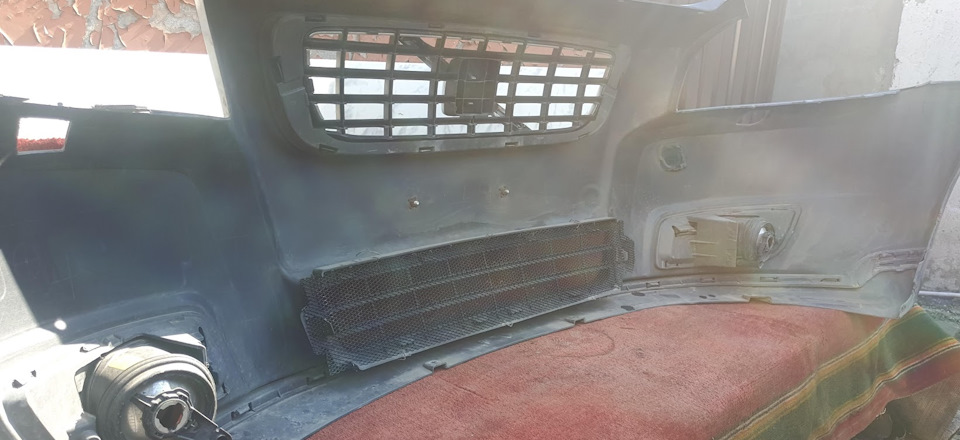

Бампер знятий

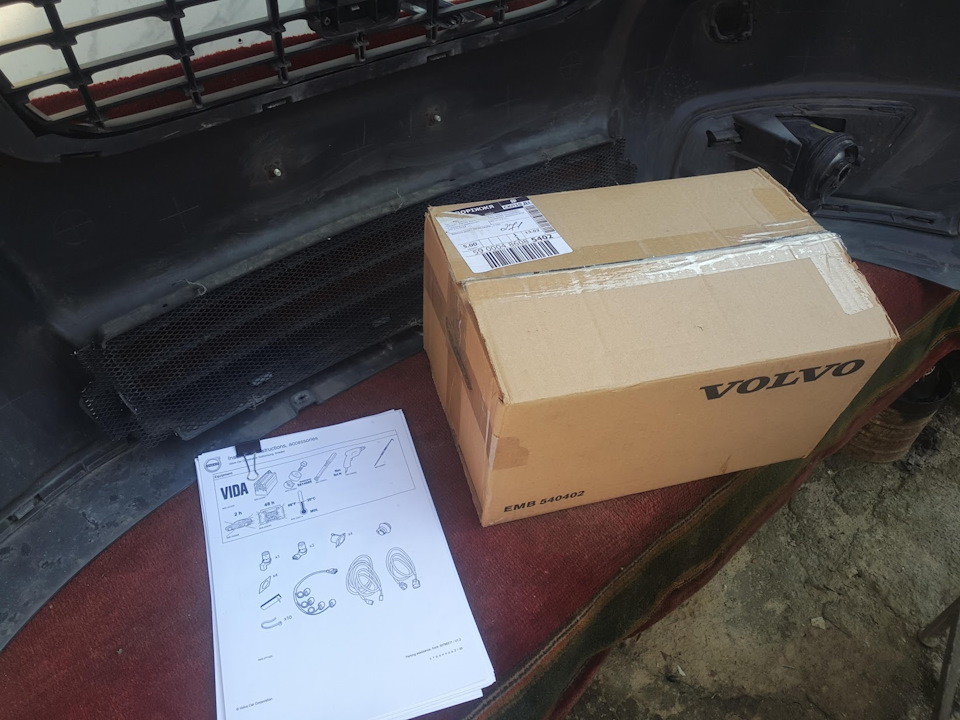

Бампер, інструкція та коробка з деталями

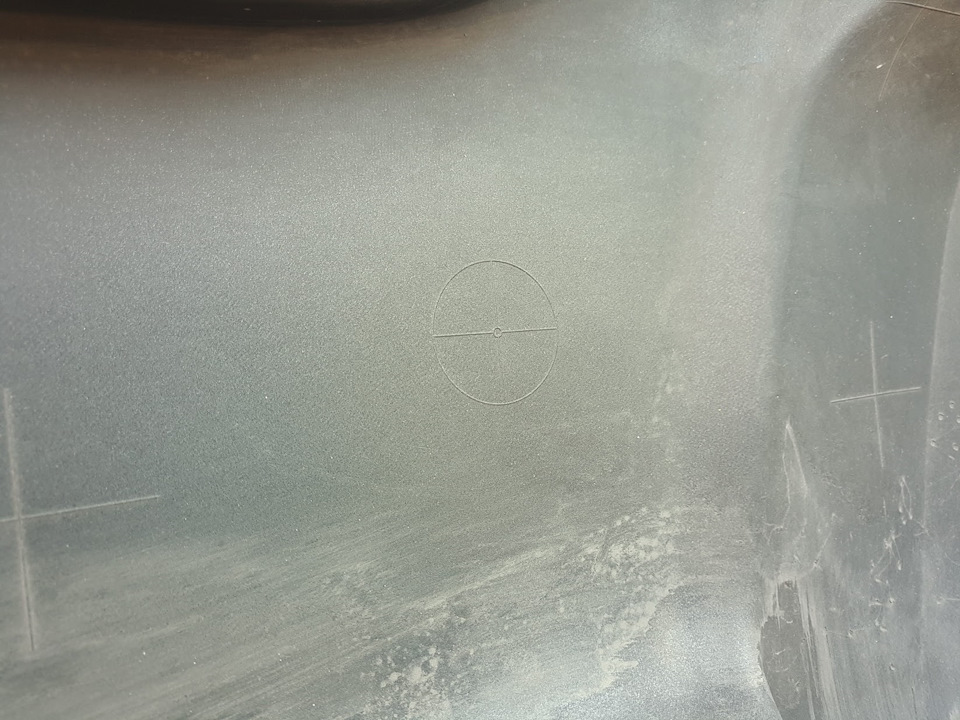

На звороті бампера є розмітка під отвори
Беремо інструмент для пророблення отворів 9814069 та с За допомогоюключа прорізаємо 4 отвори в бампері.Момент полягає в тому, що незовсім ясно з якого боку ставити різець, із зовнішньої абовнутрішньої. І ніде не знайшов інформації з цього приводу. Я зробивдва так, а два інакше. Різниці особливо не помітив.

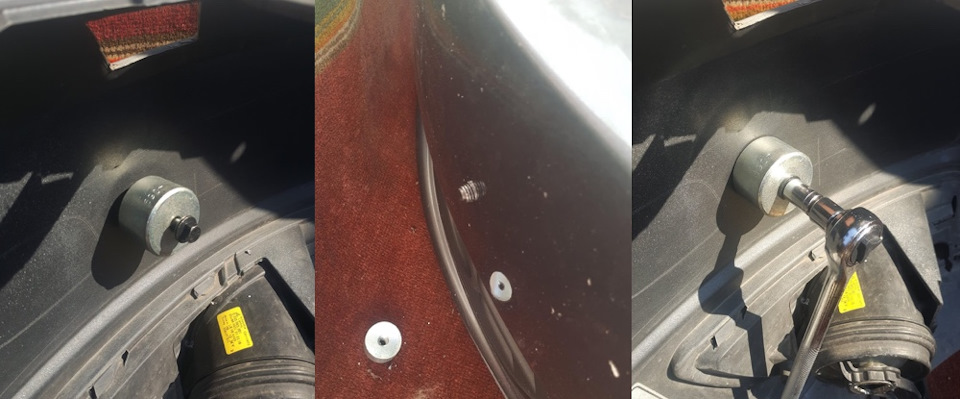

Процес пророблення отворів у бампері

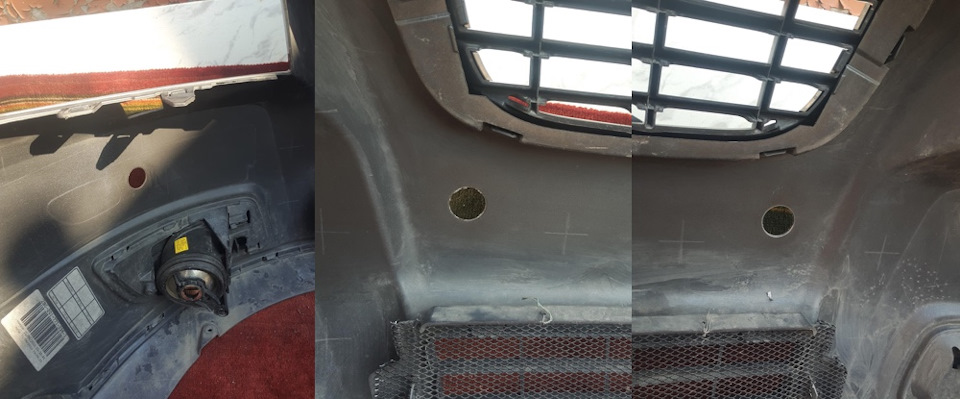

Отвори готові
Інструмент у розібраному стані та вирізаний шматок бампера поцентру

З технічної точки зору все виглядає так, спочатку просвердлюємосвердлом отвір під розмір болта, потім беремо з одного бокувкручуємо болт з круглою штуковиною по більше, а з іншого боку самрізець (в ньому є різьблення) і скручуємо плавно всю цю справу.Інструмент просто видавлює круглий отвір у бампері та залишає пособі рівні краї. Хоча я очікував, що краї будуть набагаторівнішими…

Інструмент, 4 вирізаних кришки і ключ

Після цього вклеюємо в бампер тримачі для датчиків. У комплектійдуть спеціальні підкладки з двостороннім скотчем для фіксації, алекраще їх закріпити додатково, я використав для цього клейовийпістолет., вставляємо в тримачі датчики, попередньо пофарбованіфарбою 32219416 Titanium Gray 455.

Попередньо пофарбовані датчики практроніка
До речі, з 4-ох датчиків 1 — прямий, а 3 мають Г-подібну форму.Прямий датчик встановлюємо ліворуч по ходу рух. Підключаємопроводку до датчиків та закріплюємо її в бампері. Роз'єм проводкиповинен бути праворуч, там він буде зчеплений з роз'ємом проводки вмоторному відсіку.
І тут я помітив що не зробив жодної фотки проводки в бампері тамоторному відсіку. У бампері

Ще момент, у пластиковій накладці на відбійнику потрібновирізати два отвори куди зайдуть датчики. У пластиковому відбійникуДалі потрібно прокласти проводку в моторному відсіку. Беремонайтонший і найкоротший кабель з комплекту і просовуємо під правоюфарою, розширювальним бачком і далі в таємничу дірку закритугумовою заглушкою. З якої довелося неабияк наїтися!

Так проходить проводка по моторному відсіку

Спершу треба було зняти килимок з пасажирського боку, відігнутиковролін і товстий шар шумоізоляції і під ним намацати гумовузаглушку. Вийняти її, потім просунути туди кабель з моторноговідсіку в салон, закріпити на гумовому ущільнювачі, який йшов укомплекті з набором, і закріпити цей ущільнювач в отворі в кузовіпід шумом і рештою. Ось пару фоток.

Зліва гумка що вже стояла, а справа гумка з комплекту.
Кабель просовуємо через гумку і простягаємо до отвору в кузові, дейого і кріпимо.

>
Сам процес для мене був найскладнішим і найнеприємнішим у всій ційсправі. Так як складність полягала в тому, щоб спочатку знайти цюгумову заглушку, вийняти, пропустити туди кабель, потім вставитинову і закріпити (кріпив її десь годину). Все це робитьсянавпомацки під шумоізоляцією. Можливо це можна було зробити інакшекомфортніше =)

Чіпляємо роз'єм на кабель з моторного відсіку

Щоб пропустити кабель через ту гумку він спочатку йде безроз'єму. Як тільки кабель опиниться в салоні - під'єднуєтьсяроз'єм, як показано на малюнку вище. Боці
— знімаємо панелі в багажнику також з правого боку
— добираємося до модуля управління парктрониками (він у правомузадньому крилі)
— беремо найдовший кабель з комплекту
— коннектим його з кабелем з моторного відсіку
— пускаємо цей кабель правим порогом до багажника
— коннектим кабель до блоку парктроників (коричневий роз'єм поцентру )

Підготовка до прокладки кабелю
Розбираємо
Власне сам блок управління парктрониками, ось він внизу зкоричневими роз'ємами. По центру від переднього. Нижній відзаднього. Датчики на своєму місці Ще буде запис з установкою кнопкив салоні.
