1.2 Передній парктронік. Встановлення кнопки в салон

Продовжую записи про парктронік і ця буде третя і завершальна.
Ви можете глянути попередні за посиланнями:
— 1.0 Передній парктронік./>
— 1.1 Передній парктронік.Установка та підключення датчиків

Датчики на місці, проводка прокладена, залишився завершальний акорд— кнопка в салон.
< Що б було все під рукою я заздалегідь роздрукував собіінструкцію і взявся все "ламати" =)< )

Ці кнопки потрібно встановити, всі вони однакові за розмірами іможна поставити на будь-яке місце на вибір, машина сама зрозуміє щоце за кнопка якщо є ПЗ звичайно =)

Починаємо розбирання салону.

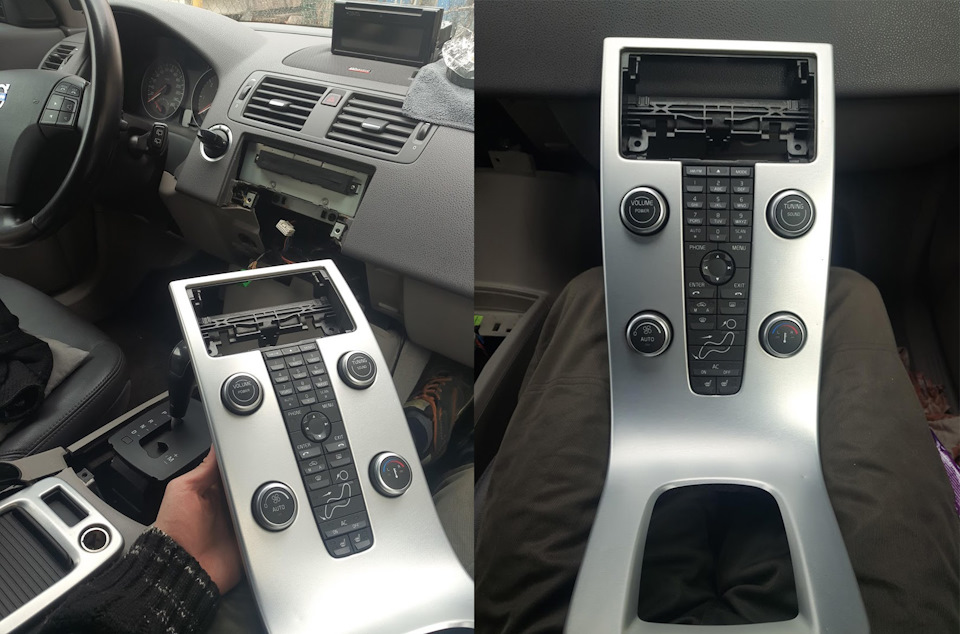

Знімаємо ширяючу консоль

Щоб встановити кнопку, а в моєму випадку кнопки, нам потрібнозняти центральний тунель.Для цього проводимо дії описані вінструкції По суті, паряча панель тримається на 4 шурупах іцентральний тунель також на 4-х шурупах. Головне все зробити вправильній послідовності і нічого не зламати)
Коли відкрутили все, потрібно не забути від'єднати роз'ємипроводки.

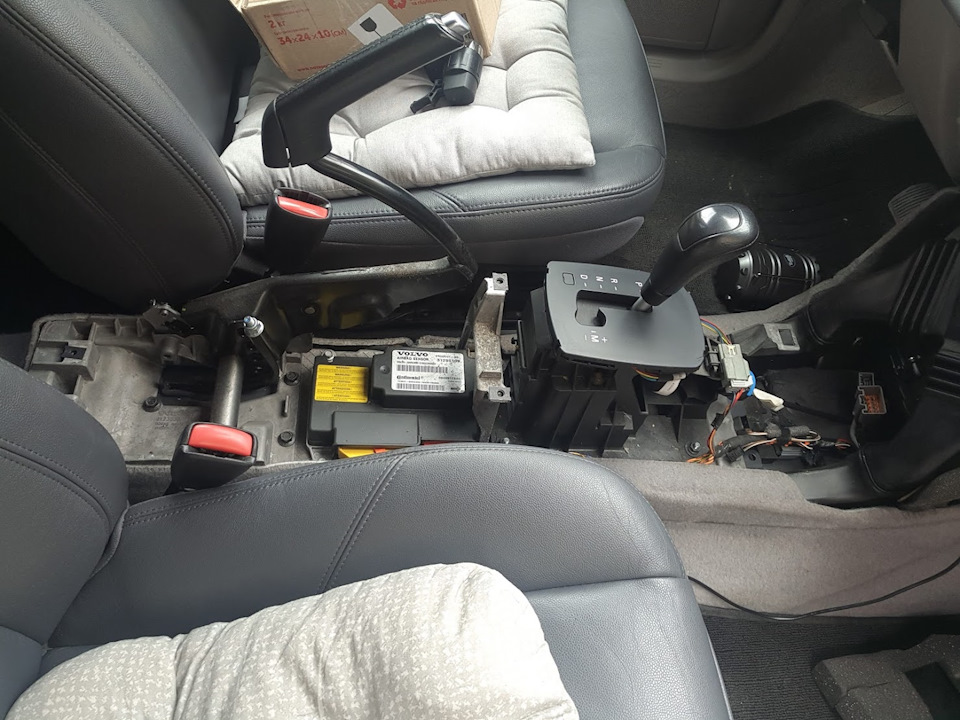

Так все виглядає без тунелю

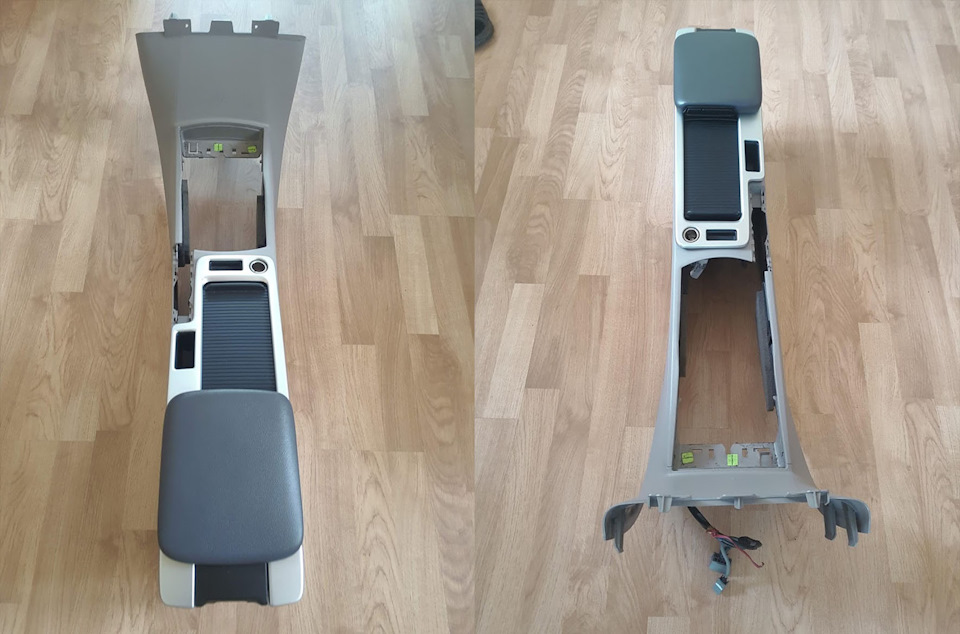

Центральний тунель знято

Зняли тунель, тепер виймаємо заглушки і вставляємо замість нихкнопки.
Як я згадував у першому пості про те, що мені прийшов трохи не тойнабір з кнопками, я вирішив докупити ще бу дві кнопки з блоком іпоставити для повноти картини, так би мовити. Купив я їх через сайтякий торгує запчастинами з польських розбірок.

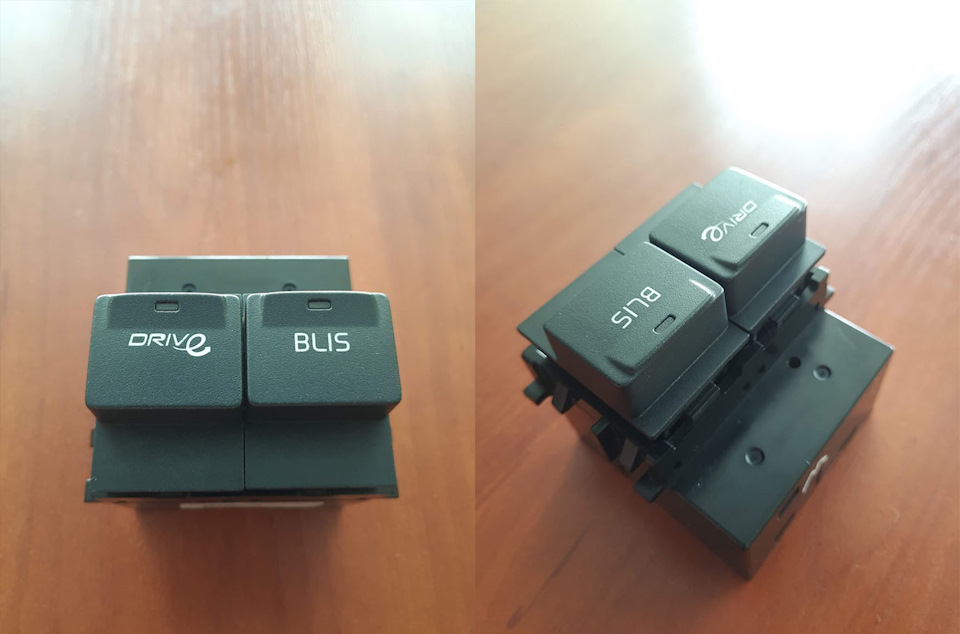

Так виглядає блок з додатковими кнопками DrivE, BLIS
Проведення тунелю йшло в комплекті з блоком та кнопками

<
Цей "набір" обійшовся з розбирання в 10 разів дешевше, я йогознайшов за 700 грн, а нове все в сумі коштує майже 7000 грн! Знялизаглушки.

Заглушки дрібних відділень де часто забивається пил

Блоки з кнопками зібрані і також готові до інсталяції на місця.

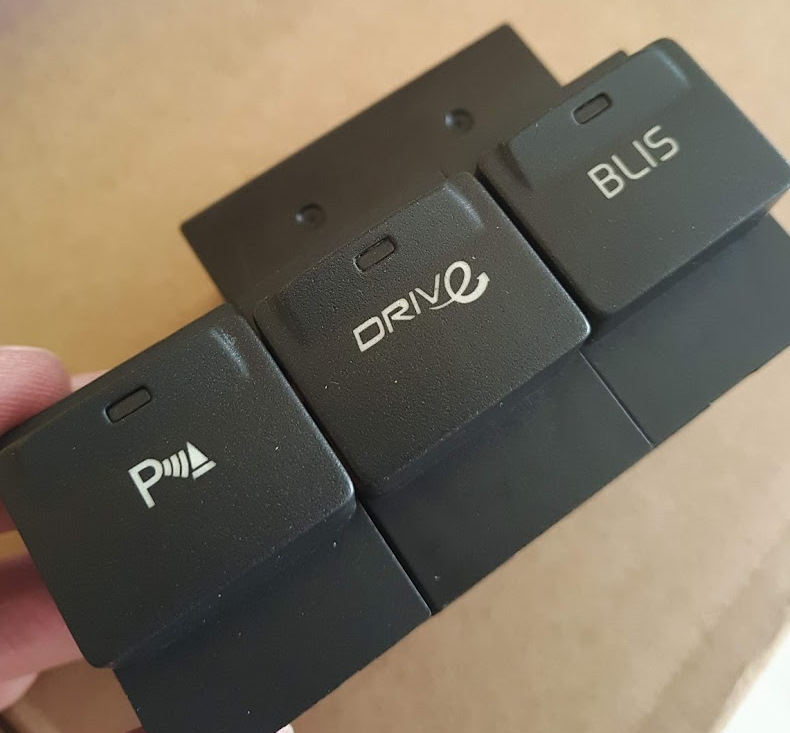

Блоки з кнопками
Далі ставимо кнопку Парктронника в отвір за ручкою ручника, а іншіставимо в отвір біля прикурювача. Підключаємо проводку. Підключивпроводку я тільки до кнопки парктроніка, решта поки що залишила якзаглушки. Хотілося б, звичайно, встановити ще систему BLIS умайбутньому, а ось систему DrivE встановити точно не вийде, тому щовона йшла тільки з двигуном 1.6D. Але може я не володію всієюінформацією і таке все-таки можливе? )
Зліва підключена кнопка P, праворуч підключена проводка від неї допроводки в тунелі Кабель йшов у комплекті з кнопкою парктроніка.Зелений конектор кріпиться до самої кнопки, один сірий кінецькріпимо до виходу наявної проводки в тунелі, а інший до машини (фото нижче) Вся проводка кріпиться до помаранчевого конектора, акручена пара від USB до сірого

< Після того як кнопки на місці, ставимо тунель назад ізбираємо все як було. Ось як все вийшло можете глянути ближче.Зникли не дуже функціональні заглушки, в яких тільки збирався пил, і замість них тепер з'явилися кнопки. Все виглядає закінченим іукомплектованим, що не може не радувати! Тепер залишилосязавантажити ПЗ, щоб запустити передній парктронік, цього необхідновідвідати дилера. Через карантин поїздка до нього відклалася наневизначений термін. З нетерпінням чекаю закінчення всього цього, щоб поставити фінальну крапку в цій справі!

Бажаю всім отримувати приємні емоції від своїх автомобілів! >
