Думаю всі вже зрозуміли, що мова піде про корпус для сабвуферафазоінверторного типу.
І так що маємо:
Динамік був куплений б\у в практично новому стані
На додаток до нього мені дістався галимий корпус ЗЯ абсолютно непідходящий під мій багажник, крім того це навіть корпусом назватине можна було.
Їздив я так досить довго і мене ніби все влаштовувало думавя))))
Це тривало до тих доки поки vadi4ek Знову не зайнявсяапгрейтом своєї системи
Тут я і наважився сказати йому: "збираємо мені ФІ! "
< /
Після цих слів у нас обох були квадратні голови протягом 4х днів... Нас ніколи не мав справу з ФІ і нам довелося з нуля вивчати цейбік автозвуку. "на певну частоту)))) Ось тут то ми і сіли на Опу)Що це означає? Як шматок труби можна на щось налаштувати? Потімзрозуміли, що діаметром і довжиною труби і налаштовується динамікна певну частоту, але яка нам потрібна?
/p>
Розібралися і в цьому, і було вирішено налаштовувати на 32Гц.Визначилися з технічною стороною і почалася розробка корпусу. ..

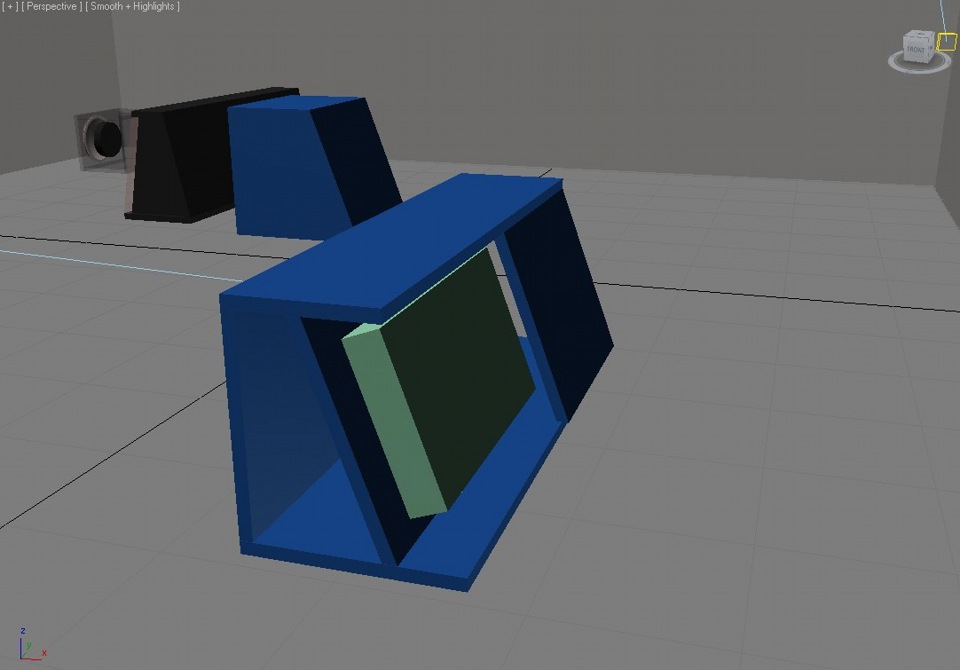

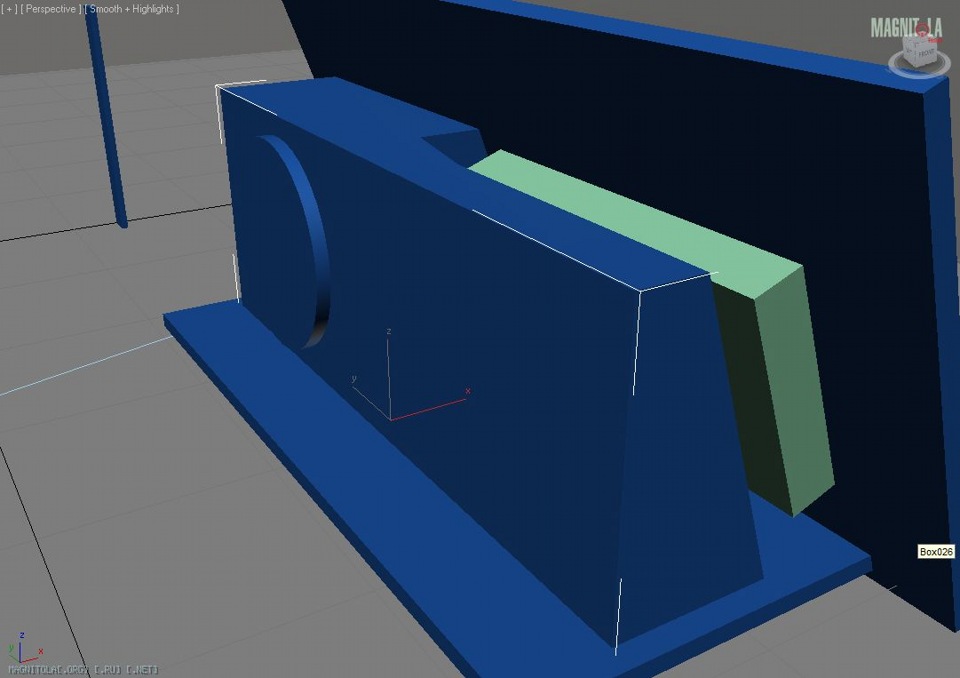

Зробив виміри в багажнику, передав їх Владу, а він уже в 3d maxзробив бажану форму корпусу.

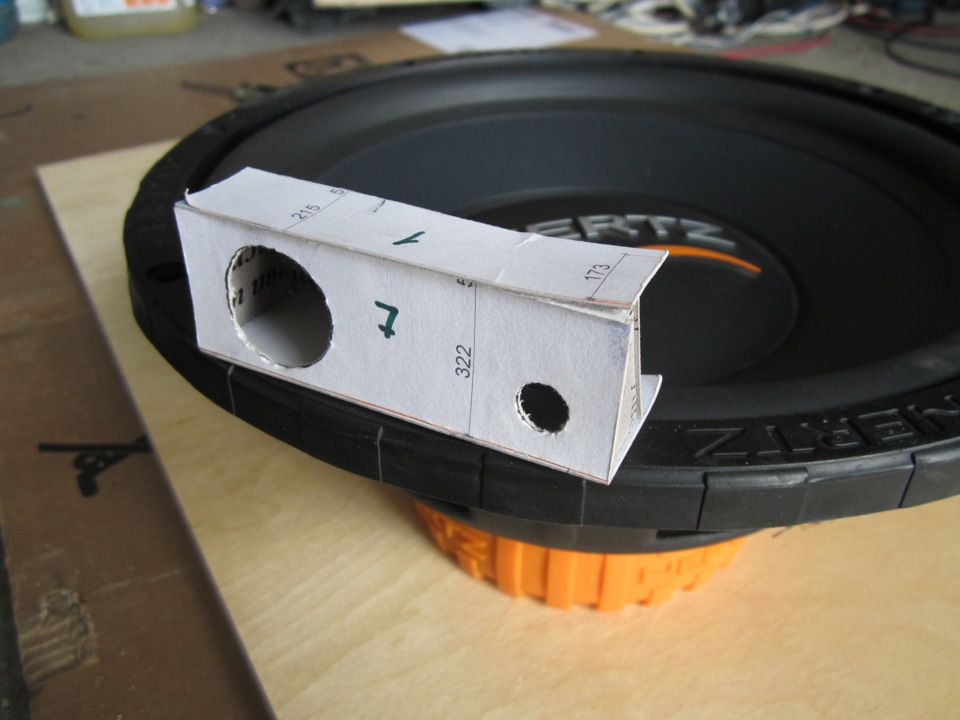

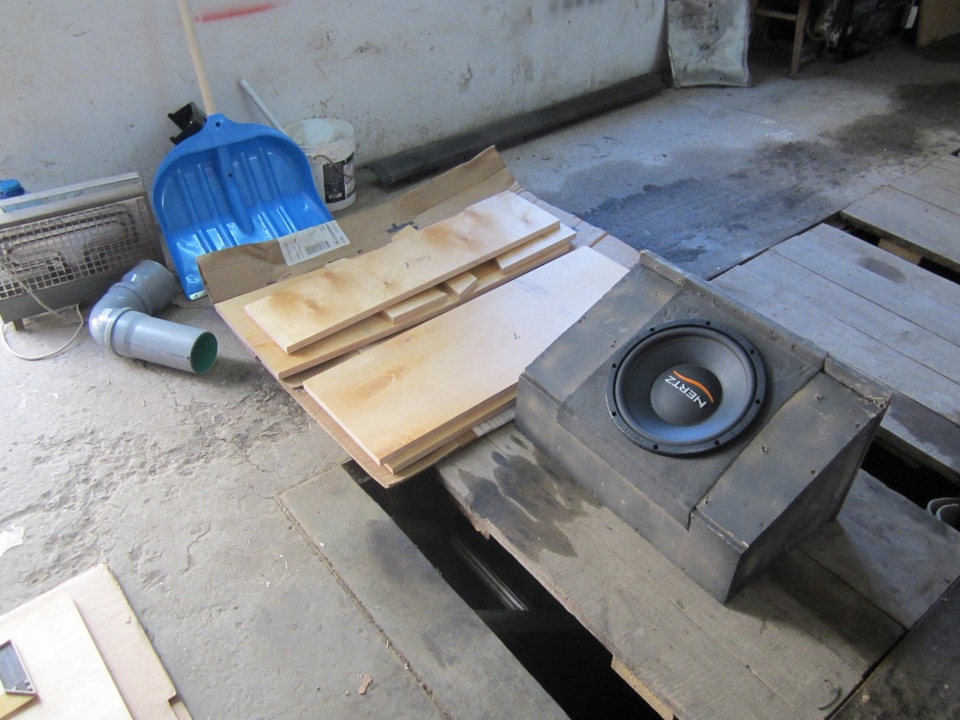

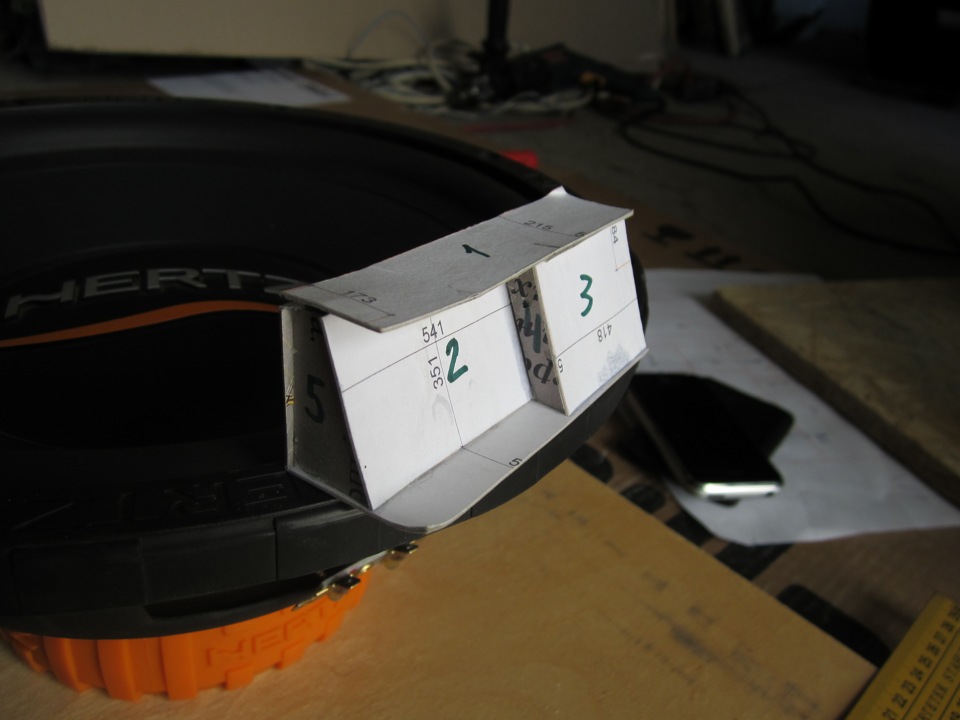

І ось одного ранку, коли я приїхав за Владом щоб їхати за фанерою, він вручає мені макет мого фазіка)))) Вибрали лист фанери 21мм івіддали на розпил. Короба ми ще встигли зібрати Владу йогоекспериментальний ЗЯ з ОСБ. Місце якраз, хоча це ми не прораховували) ) )
Прикладка задніх панелей
Установка фазика та внутрішня знешумка спленом
Прикріпили задню панель
Прикріпили другу передню панель + шпаклівка заглиблень для шурупів.>
Рішення прийшло несподівано і вчасно)
Кому потрібно — здогадається)
фото практично закінченого короба. Порт фазика був зафарбований, назадню стінку встановлений підсилювач, а на нього кросовери — фотобудуть у наступному записі бортовика.>
Ну і власне результат =_)
фото на місці і повернуся )
Велике спасибі Владу т.К. Сам би я це ну ніяк не подужав.
Коментарі20
Привіт. Сабик ще живий чи переробляв?
Жив, чего ему умирать? )Не переделывал, сейчас в гараже стоит на полке пока машина на кузовне.
Вітаю, якщо не ускладнить скинути креслення короба на [email protected], хочу зробити такий самий собі, саб тож hertz es300, заздалегідь спасибі.
Більшість розмірів видно на макеті. Решту нічого не збереглося.
Привіт з Молдови! Хороша робота! Якщо не утруднить, скинь будь ласка розміри короба в ЛЗ, сподобалося як довбає)
привіт. ось не впевнений, що вони залишилися у мене (
А які посилки стоїть на нього?
Кікс кап 47 здається
якщо не важко напиши обсяг коробаса і обсяг ФІ, хочеться щоб звучало добре. заздалегідь дякую.
Звучати добре воно буде тільки на тій музиці, під яку його будують. У мене брудний об'єм 50л, фазик діаметром 100мм і довжиною 450мм.
дякую за допомогу))
супер короб) підкажи свої розміри короба, у мене теж в мерсі ззаду полога частина, почав по тихенько збирати, але виходить більшуватий, боюся не буде качати, якщо можна в лс)
Так це потрібно розраховувати в спец. програмі, а не робити на око.
я порахував у програмі jbl speakershop він показує розрахунок на 80 літрів, а зараз він зібраний у коробі на 38 літрів як вказано в мануалі hertz і качає не погано, але хотілося б зробити короб акуратнішим щоб місця було більше в багажі.
Ух ось це сила))) Я взяв собі днями сподіваюся з підсиленням я його гідно розкачаю, наприкінці травня другий динамік засуну))
якісна робота! напиши і мені звідки фланець на фі взяв?
Це тупикова заглушка для каналізаційних труб) 5грн коштує.
знайшов її на ринку, коштує у нас в рб 15000 національних фантиків, приблизно 15грн.
у нас 5-7грн. майже 1$)
Хороший коробок=)А навіщо спленом зсередини клеїли?
