Підключення приладки ч. 2 Підключення БСК

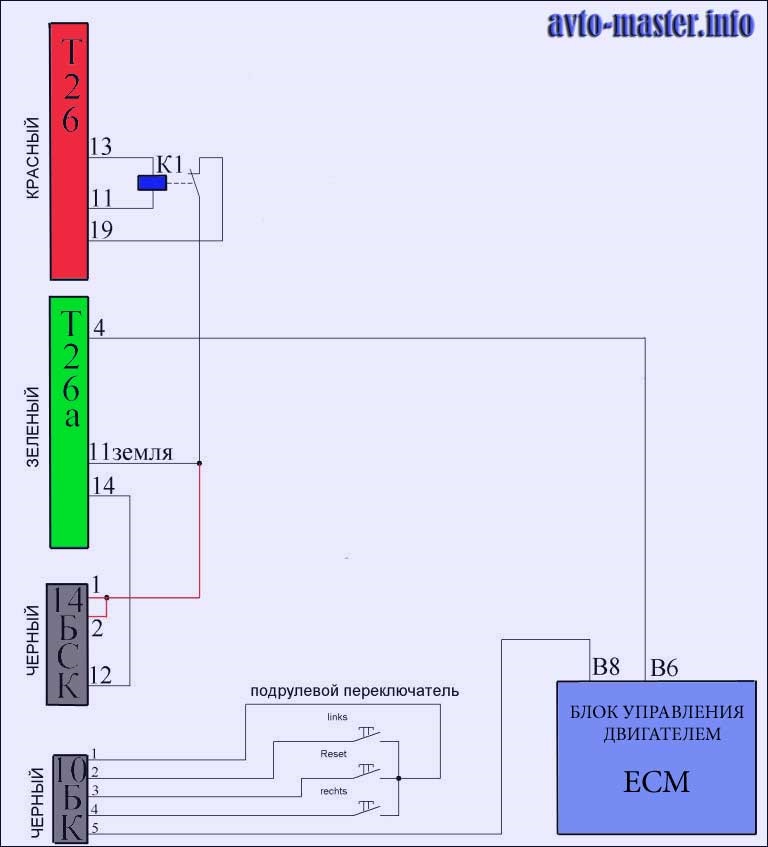

На 11 беремо землю. На неї заземляємо 1, 2 контакти Якщо Ви відразувирішили зробити контроль ламп ближнього світла і габаритів, тоцього робити не обов'язково. Планує робити монтаж контролюламп.
14 контакт з'єднуємо з 12-м БСК. (щоб не горів значок тиск масла наоборотах вище 2000).Тут нам потрібно зачепити реле, щоб лампа АБСправильно працювала. А100 сигнал з АБС приходить на 13 контакт, ана А6 на 19. Ще відмінність у тому на А100 при нормальній роботіАБС на дроті висить урвища, а при відключенні або несправності -земля.На А6 - навпаки, при нормальній роботі - земля, а привідключенні АБС - обрив Деякі борються з цим, перерізавши певнідоріжки в панелі приладів, але я не став втручатися в схемуприладки і поставив просте реле на 12В. Взяв провід з 13 ноги іпосадив на котушку реле, інший її кінець посадив на 11 конт. (плюс). У реле я взяв нормально замкнутий контакт одну сторонузаземлив, а іншу посадив на 19. Землю не обов'язково брати іззеленого роз'єму, як у мене на схемі, її можна знайти також і вчервоному роз'ємі. Усі матеріали та схему брав із цього сайтуavto-master.info/foto-otc…ety-audi-s4.html? start=15
