Нанотехнології або як задні ліхтарі світлодіодними стали

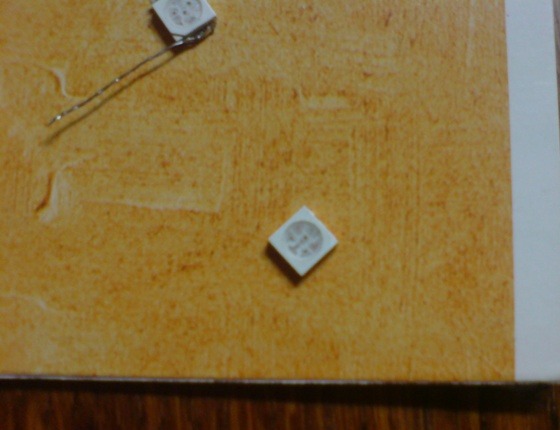

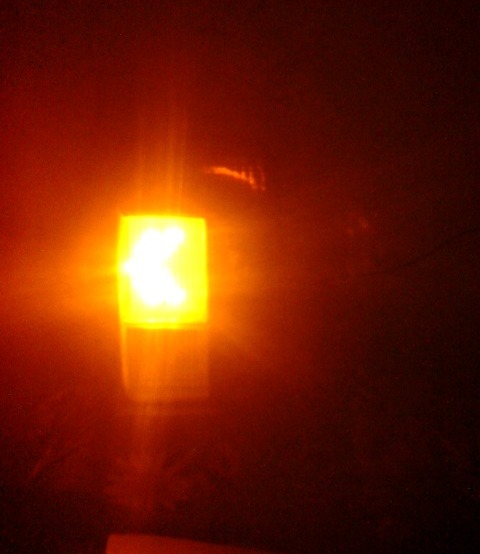

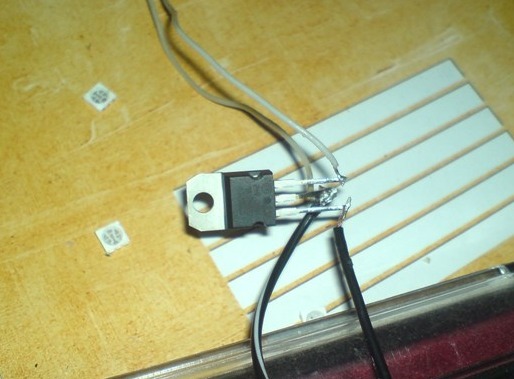

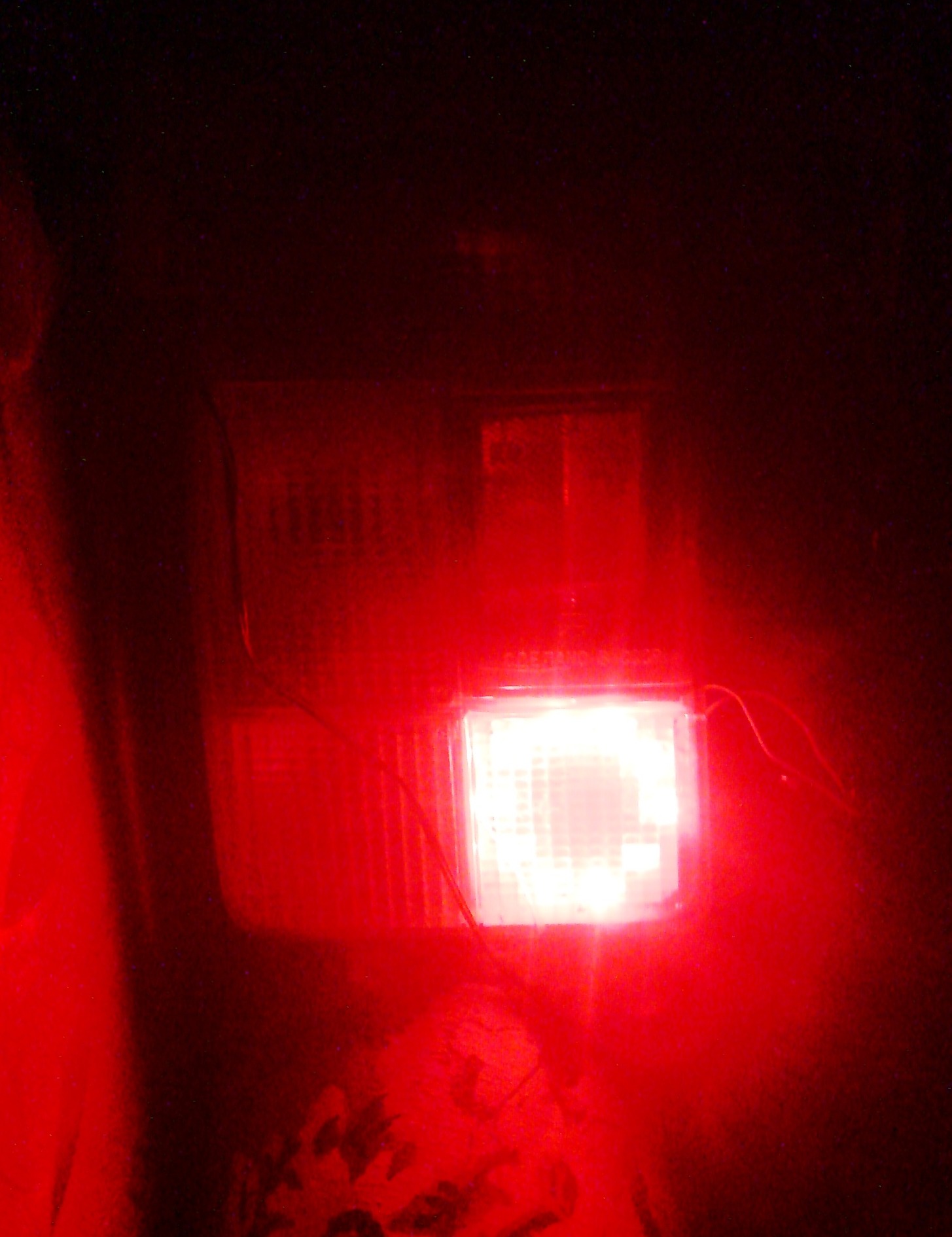

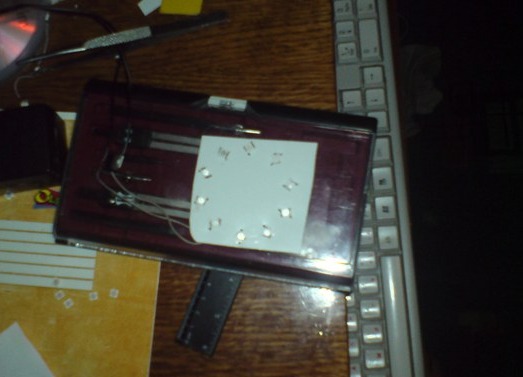

Давно хотів викласти фото та опис того як подружити світлодіоди іззадніми ліхтарями 2104. Після довгого вибору світлодіодів, найвигіднішим варіантом виявивсяSMD5050 розмірами 5*5 мм і трьома кристалами в корпусі (використовуються в RGB стрічках, але там кристали 3-х кольорів, ая взяв тільки потрібні мені кольори червоний і жовтий). Фотосвітлодіодів річ примхлива, а напруга в мережі автомобіля жвавострибає в залежності від оборотів і від навантаження (світло, піч, двірники, музика), то було прийнято рішення стабілізувати напругуживлення світлодіодів. Але я використовував го імпортний аналогLM7805 PS:аварійка блимає максимально яскраво починаючи з 8-мивольт бортмережі. Після розбирання ліхтарів стало ясно що відбивачіне симетричної форми, якщо вставити світлодіоди прямо в них товийде ніфіга не естетичний вигляд, вирішено було зробити підкладкуна якій розмістилися світлодіоди і вклеїти поверх відбивача.показано на прикладі Ось прикмети того, як це виглядає вночі записи бортовика, кому цікаво дивіться. Здорова критика вітається, що це колгосп-знаю, якщо хтось проти колгоспу прохання залишитидумки при собі. Якщо виникнуть питання питаємо і не соромимося, скрізь де зможу допомогти — допоможу.
Здорова... Ти прямий майстер своєї справи, не те що я... У мене сьогодні відбулася історія з діодами. Розібрав старий діодний ліхтар, підключив його до акумулятора і всі діоди разом згоріли... знаю, що діоди на ліхтарі на 6 вольт може тому... А питан...
ось так буде, тільки зі стрічки, а там дрібні діоди www.google.com.ua/imgres?…tart=0&ndsp=28&ved=1t429, r9, s0, i96 і стоп з поворотом www.google.com.ua/imgres?…art=27&ndsp=30&ved=1t429, r5, s27, i172
чому? адже їх же буде більше, і світловий потік буде більш однорідним, з-за близького розташування діодів, та і їх кута освітлення, якщо у тих що на фото 90 град. а у стрічки на кожному 120град.
Коментарі20
а, скільки SMD5050 саме в розмір пішло?
в цій версії не було габаритів світлодіодних
вибач може не правий, якщо що поправь ... але у випадку зі світлодіодами треба не напругу стабілізувати саме струм! У тебе вони ще не потьмяніли?
можна і напруга якщо струм обмежений резисторами. працювали нормально, але я переробив ліхтарі, бо не дуже подобався вигляд
А начебто цілісні задні ліхтарі, а як тоді знімалися розсіювачі?
викруткою та могутнім російським матом
гарно вийшло
Слухай круто вийшло)) Я собі так все хочу поставити)) а енергоспоживання в пробках при постійно натиснутому стопі сильно зменшилася?))
не враховувати що стандартна лампа 21 ват а тут і 1 ват не буде висновок думаю напрошується сам ...
Здорова... Ти прямий майстер своєї справи, не те що я... У мене сьогодні відбулася історія з діодами. Розібрав старий діодний ліхтар, підключив його до акумулятора і всі діоди разом згоріли... знаю, що діоди на ліхтарі на 6 вольт може тому... А питан...
у бортовику описані види з'єднань і що потрібно зробити щоб не спалити світлодіоди, прочитай уважно.
дякую… вже знайшов…
Та не колгосп, класно виглядає, а головне світить)))
це було давно і там уже все інакше ...
ось так буде, тільки зі стрічки, а там дрібні діоди www.google.com.ua/imgres?…tart=0&ndsp=28&ved=1t429, r9, s0, i96 і стоп з поворотом www.google.com.ua/imgres?…art=27&ndsp=30&ved=1t429, r5, s27, i172
дрібними буде не так ефектно як на картинці.
чому? адже їх же буде більше, і світловий потік буде більш однорідним, з-за близького розташування діодів, та і їх кута освітлення, якщо у тих що на фото 90 град. а у стрічки на кожному 120град.
зливатиметься в одну лінію швидше за все.
а а, так я так і хочу =)
ну тоді роби=)
