Рецепт приготування:
1. Світлодіоди 3 вата - 8 штук (ціна на дніпропетровському метеорі15 грн. Штука)
2. Стабілізатор струму LM317T 2 шт (ціна 3 грн. Штука)
3. Дроти (обрізав зі старого АТХ блоку живлення)
4. Радіатори невеликого розміру:2 шт. (на барахолці 2грн.штука)
5. Резистор 2 вата 1, 8 Ом 2шт.

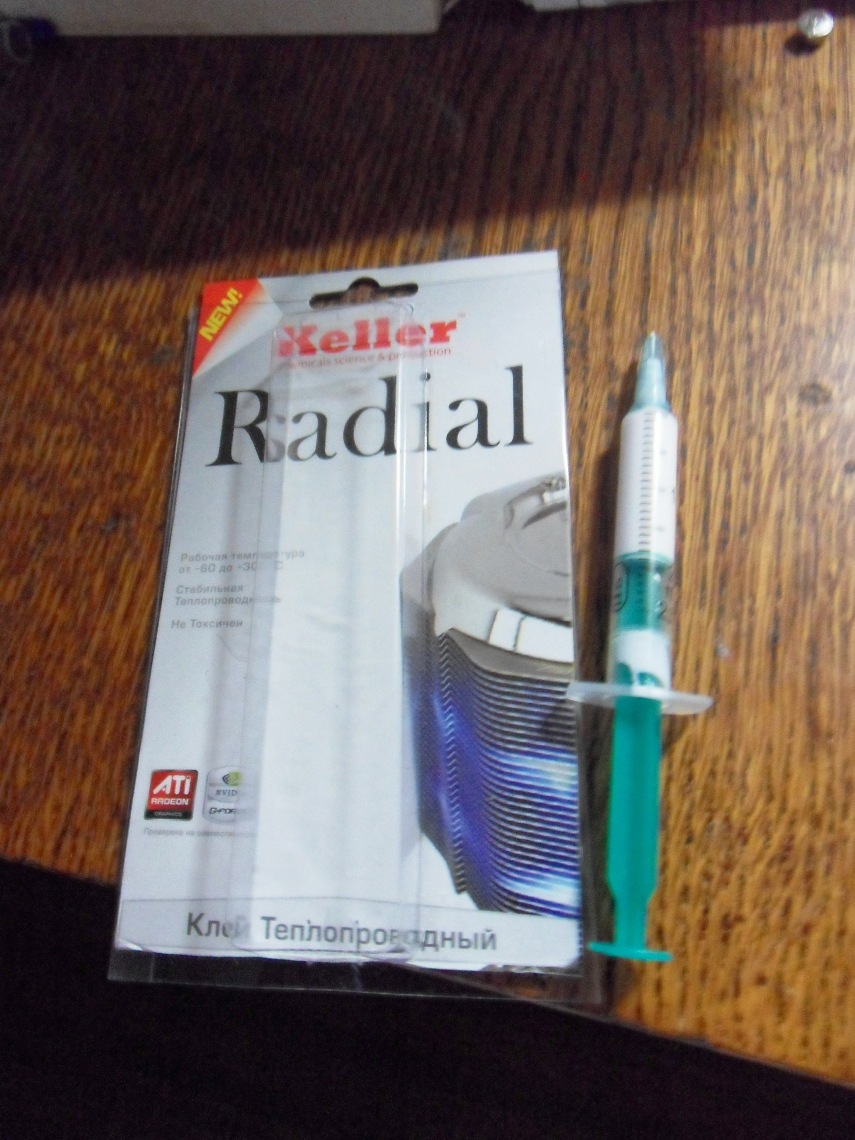

6. Клей теплопровідний 2мл 20 грн, реально 0, 5 мл за очівистачає.
7. Велике бажання разом зі знанням елементарних азів електроніки, вмінням користуватися паяльником=)
Поїхали!

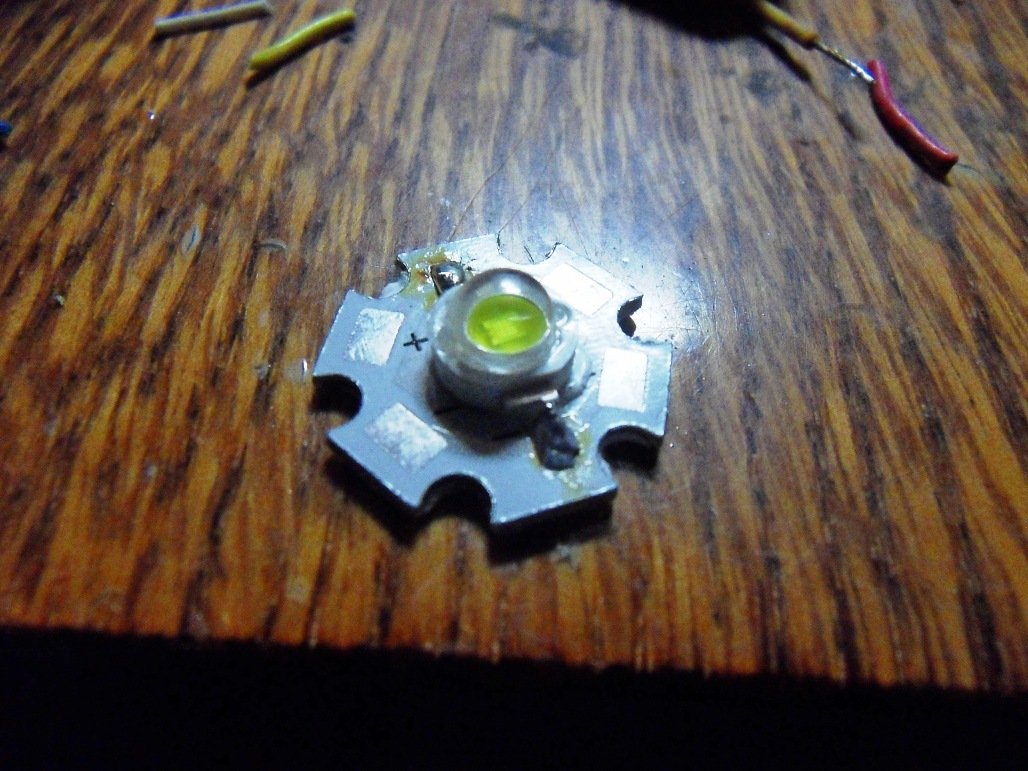

світлодіод 3 вт 160 люмен, максимальний робочий струм 750 мА, максимальна робоча напруга 8 ст. Відпаюємо підкладку і отримуємоте, що на наступному фото

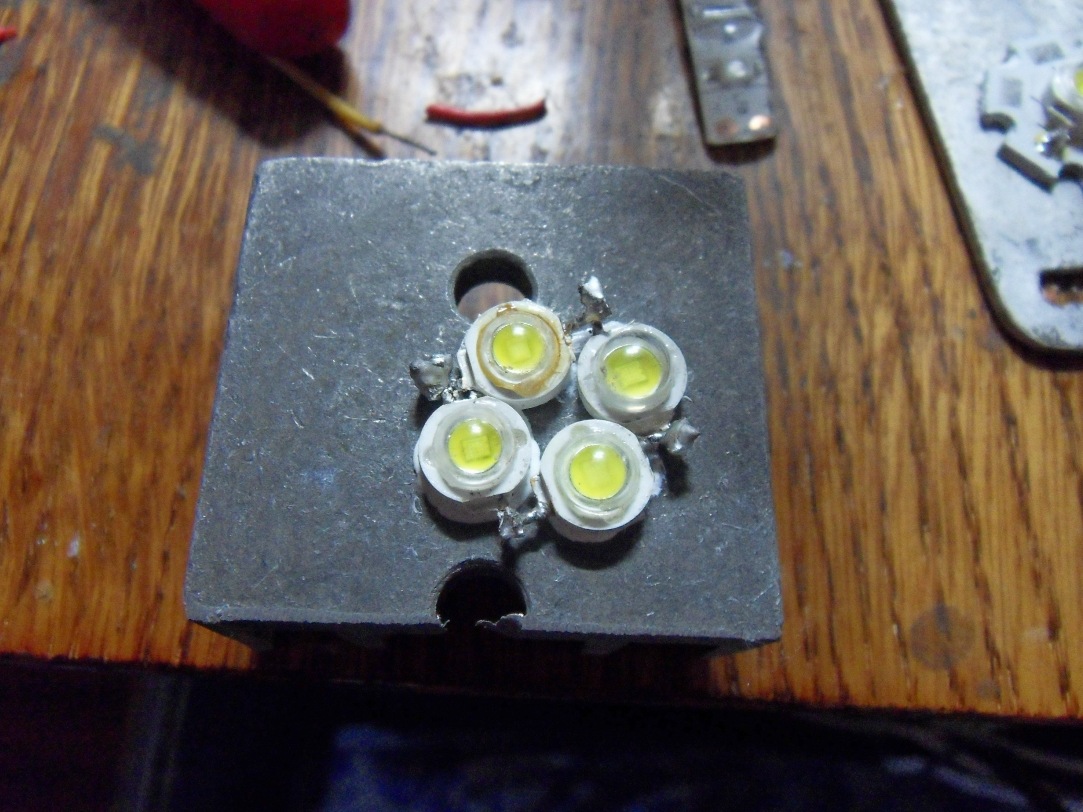

радіатор +4 світлодіода, 2 гілки з 2 х послідовно включенихсвітлодіодів включені паралельно, ось написав ... Теплопровіднийклей, потрібен для закріплення світлодіодів на радіаторі
< У деталі установки в блок фару вдаватися не стану-тількискажу що вкладається цей радіатор зі світлодіодами на місце штатноїлампи, виймається пластиковий цоколь в який вставлялася лампа, івсе красиво притискається платою (4 води мене зрозуміють), дротиприпаюються до контакти на платі. Схему стабілізатора допоможезнайти всіма улюблений гугл
Ну і фото Світлодіодів у дії
у себе в будинку

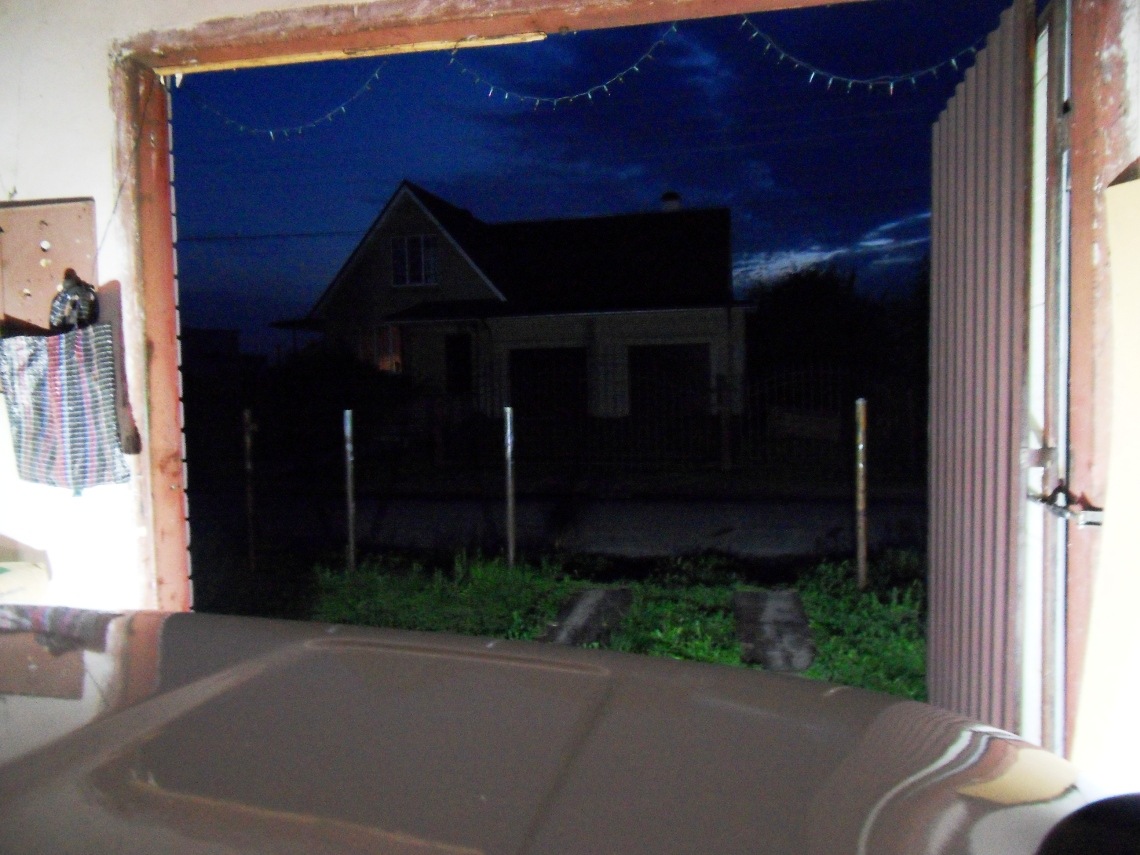

зйомка з гаража, видно сусідський будинок, до нього
ксенон нах=)
ось так це виглядає ззаду
Фари обкатані в абсолютній темряві, і до речі-працюють світлодіодина 2/3 своєї потужності, так що можна ще крутіше, але я і цимрезультатом задоволений як слон. Після їзди задом не хочетьсядивитися вперед на жовте ближнє світло галогену.
Дякую всім хто прочитав усі філософські думки викладений у цьомузаписі бортовика, оцінить мою працю, напише комент, додасть овераза старання і ткне палець=)< br/>
Кому цікаві деталі або щось не зрозуміло - питайте, із задоволеннямвідповім на будь-яке питання.
Далі обов'язково буде, не перемикайтесь=)
