Для продовження Дзеркала з підігрівом ч.1 Дзеркала з підігрівомч.2
Так як живу в квартирі, гаража немає, відкрив для себе таку класнуштуку як СТО самообслуговування, знайшов одне наприкінці ОболоніСТО Rover Club, якщо не потрібен витяг, то 50 грн за годинуза місце + розетка.<
Приїхав до хлопців і взявся за підключення.

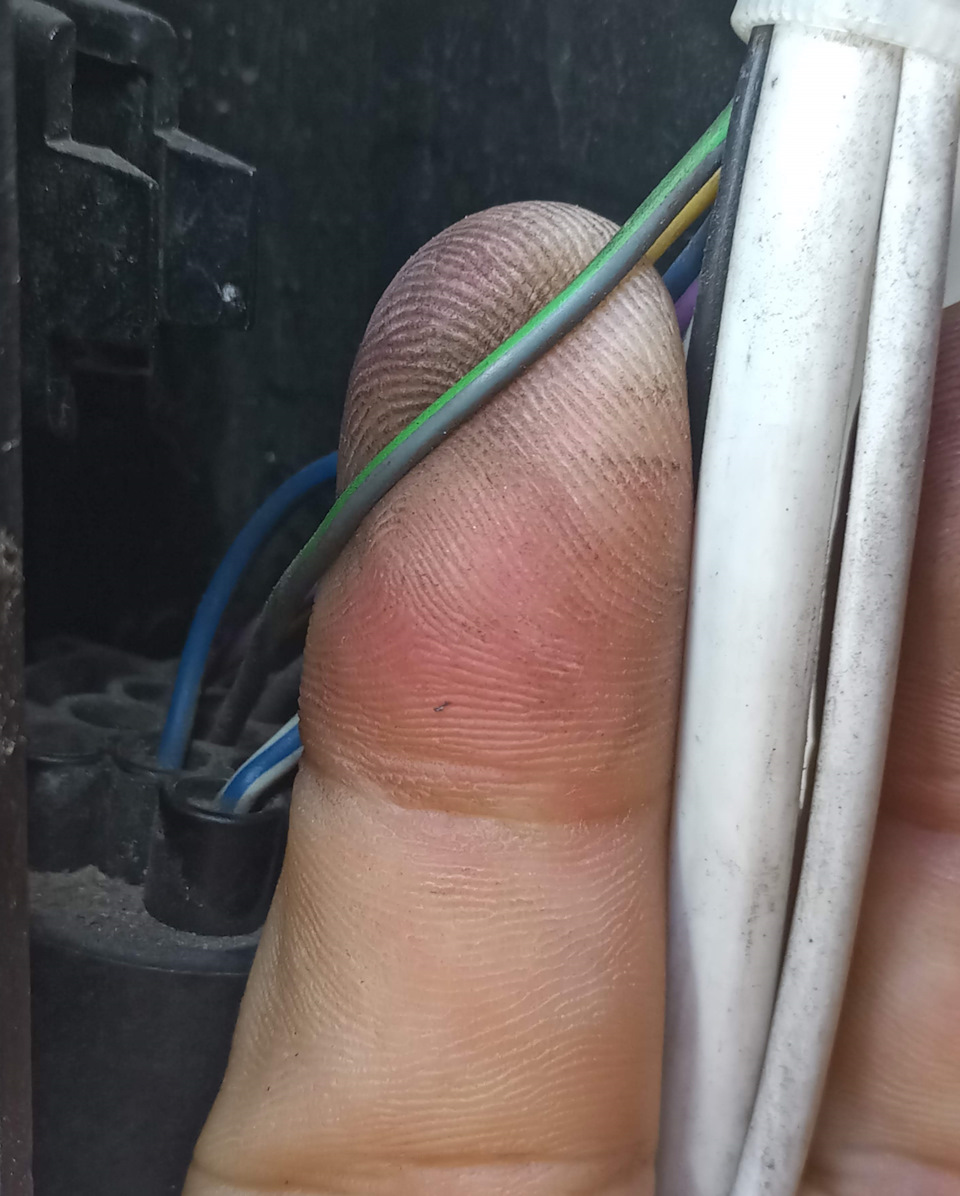

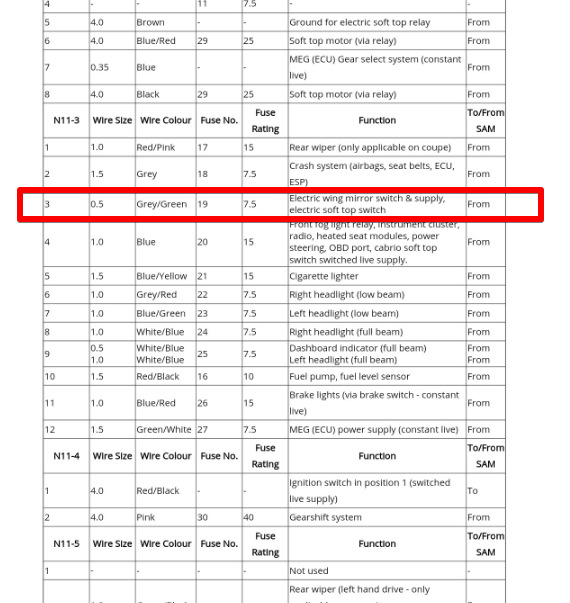

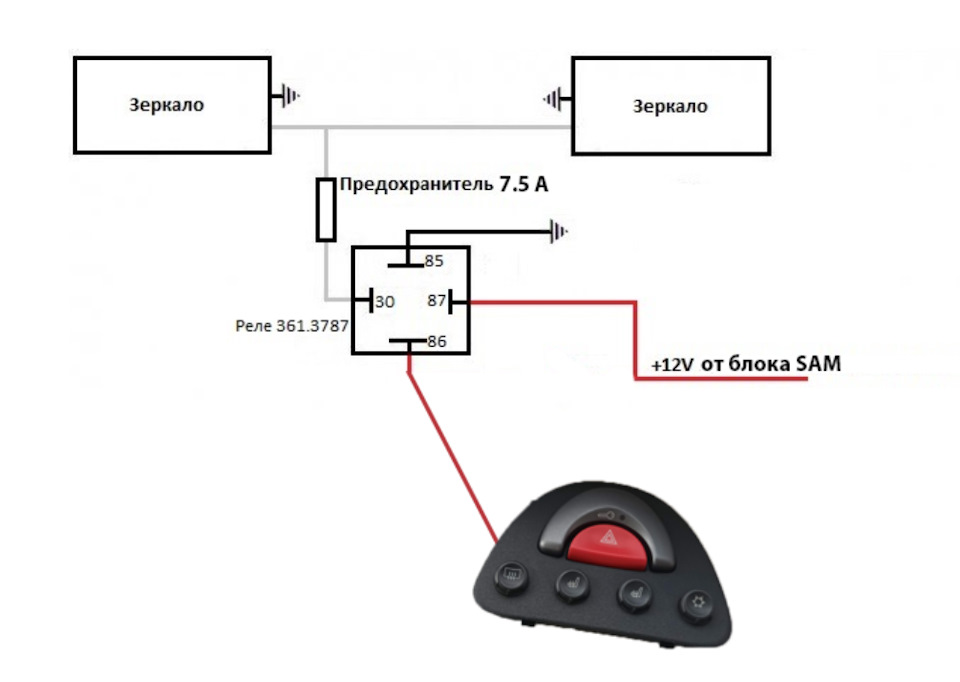

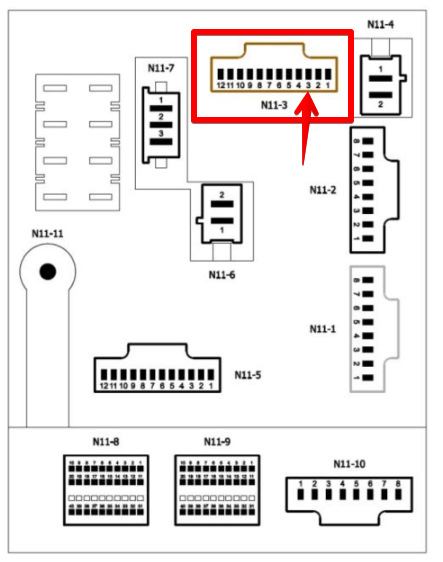

Так як у кабриків на дзеркалах завжди є +12, то в розрив цьогодроту потрібно просто підключити моє реле. Провід від дзеркала доблоку SAM. Ось він, сірий із зеленим Зрозумів що знімати морду щобподивитися куди він там йде занадто складно, знайшов схему блоку іопис кожного контакту ТУТ
Сірий із зеленим, збіг? розрив впаяв реле з запобіжником.Сигнальний провід вивів до трикутника. А ось далі почалися пригоди, розібравши трикутник виявив що при натисканні на кнопку вонастворює сигнал - МІНУС, а реле включається при подачі на нього +ПЛЮС. Підсвічування кнопки загоряється якщо на неї також подається-, не міг собі навіть уявити, що таке буває.
Довелося викручуватися, для перетворення сигналу "мінус" на "плюс"використовував польовий транзистор IRFI9620G, для підсвічуваннявзяв + який виходить після реле і два червоні світлодіоди якізасунув прямо в кнопку.

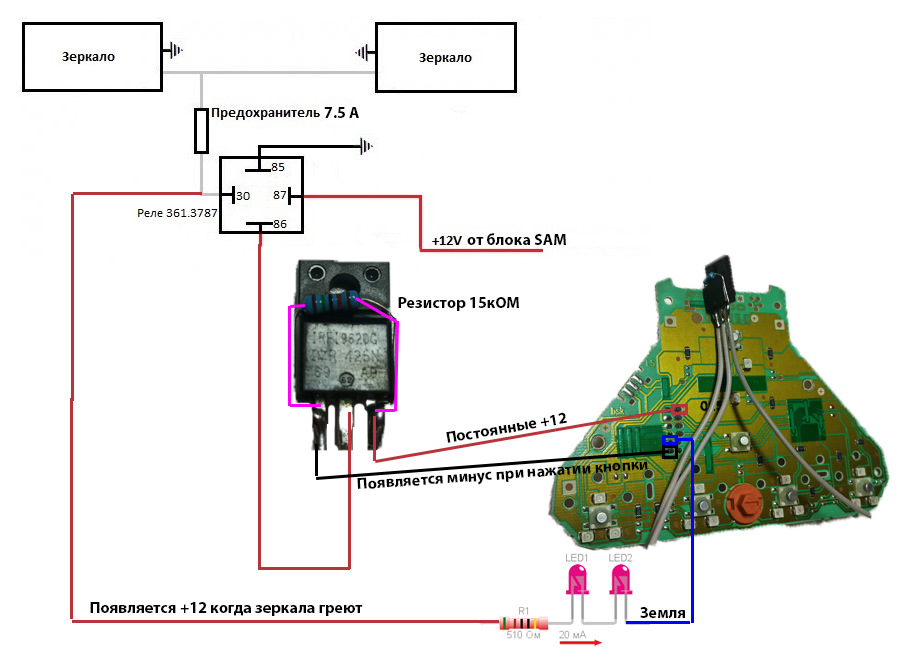

Повна схема
На жаль це єдине фото нутрощів
Все зібрав, підключив — працює! Це перемога!
Єдиний нюанс, так це мої світлодіоди світять яскравіше ніжоригінальні, можна виправити підбором резистора з великим опором, але мені не заважає. 5 хв, по краях не висушує
