Цей датчик потенціометричного типу, простими словами зміннийрезистор, а вісь поєднана з віссю дроссельної заслінки. У такихтадчиках контакт повзунка переміщається по резистивному напиленню, або виткам провідника. Це той самий випадок, коли в старихтелевізорах, приймачах при обертанні регулятора гучності вдинаміках чути тріск, і буває складно виставити гучність.
На двигунах випущених до 09.90 датчик знаходиться знизу
На всіх інших збоку.

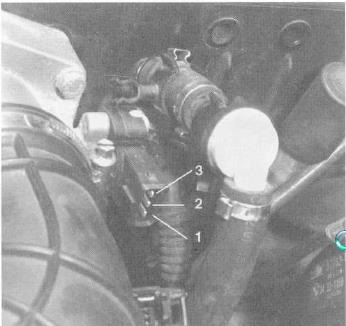

Розташування роз'єму та нумерацію висновків: >
Датчик положення дроссельної заслінки

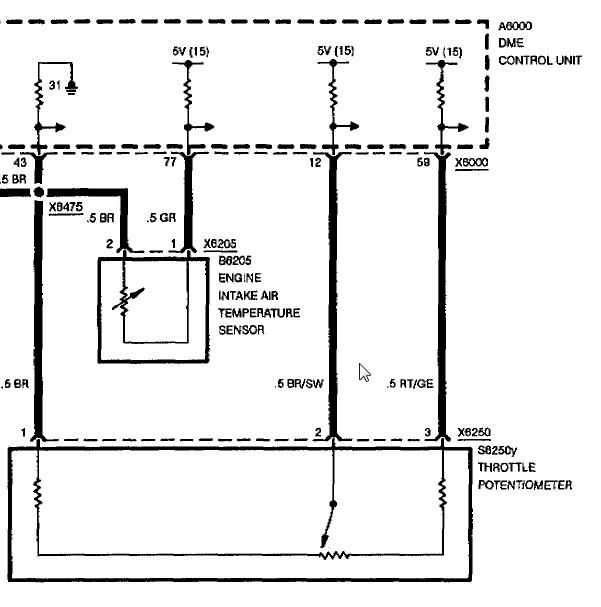

Ось так він відображається на схемах ETK:
< /p>
Ось так він відображається на схемах ETK

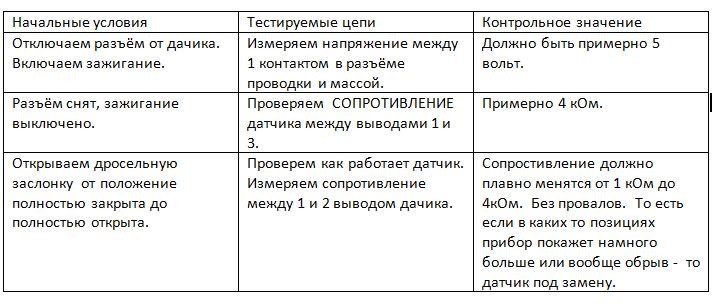

Перевірка:
Перевірка датчика положення заслінки
Принцип дії таких датчиків.Краснис помічені відповідні висновки BMWдатчика.
Принцип дії таких датчиків.
