Напевно, у багатьох не працює відображення зовнішньоїтемператури. У цьому пості я розповім як вирішити проблему, якпереконатися, що немає обриву в проводці, причому швидко інадійно.
Весна, а у нас температура -37 С.

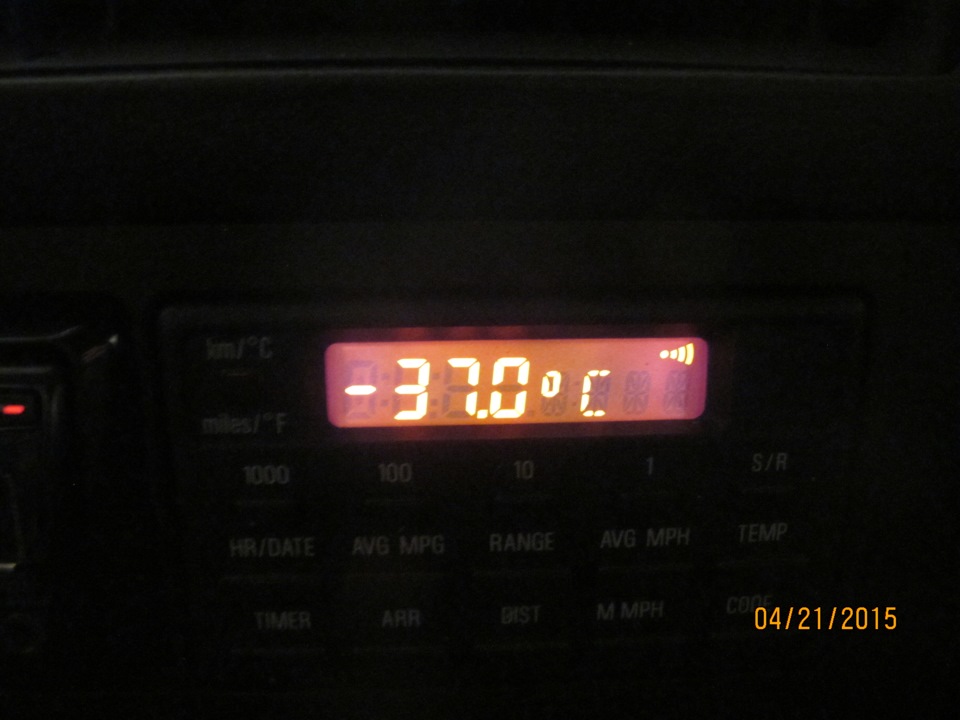

При обірваному датчику зовнішньої температури у нас -37 С
/>
Трохи теорія, датчик температури це терморезистор Резистор, опірякого, залежить від теператури При використанні терморезисторачерез нього пропускають струм, при зміні опору терморезистора, змінюється падіння напруга на резистори.

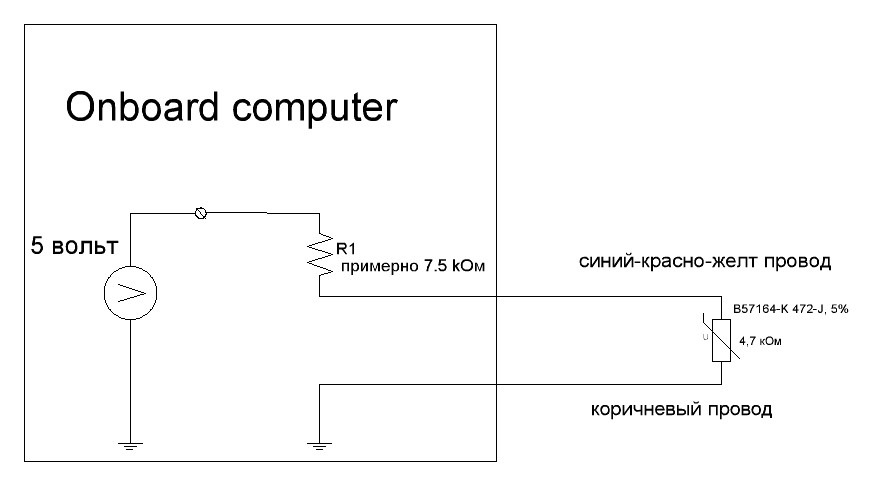

> Типова схема підключення терморезистора.

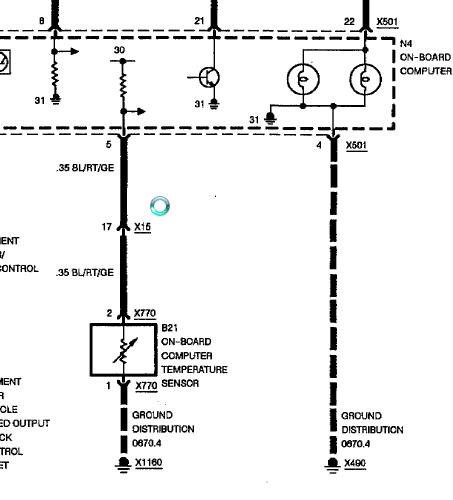

Як підключений в E34/E32
Що з цього для нас важливо? Знаючи що це терморезистор, до йоговисновків має прикладатися напруга.

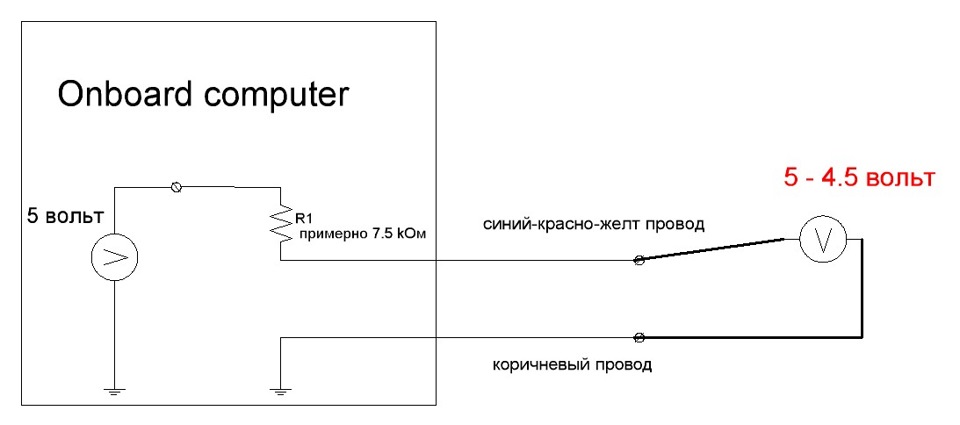

Тому щоб переконатися що проводка ціла, міряємо напругу на проводахщо підключаються до датчика:
Перевіряємо цілісність проводки.
Якщо напруга від 5 до 4.5 вольт присутня, значить все ок зпроводкою, час шукати і ставити терморезистор.

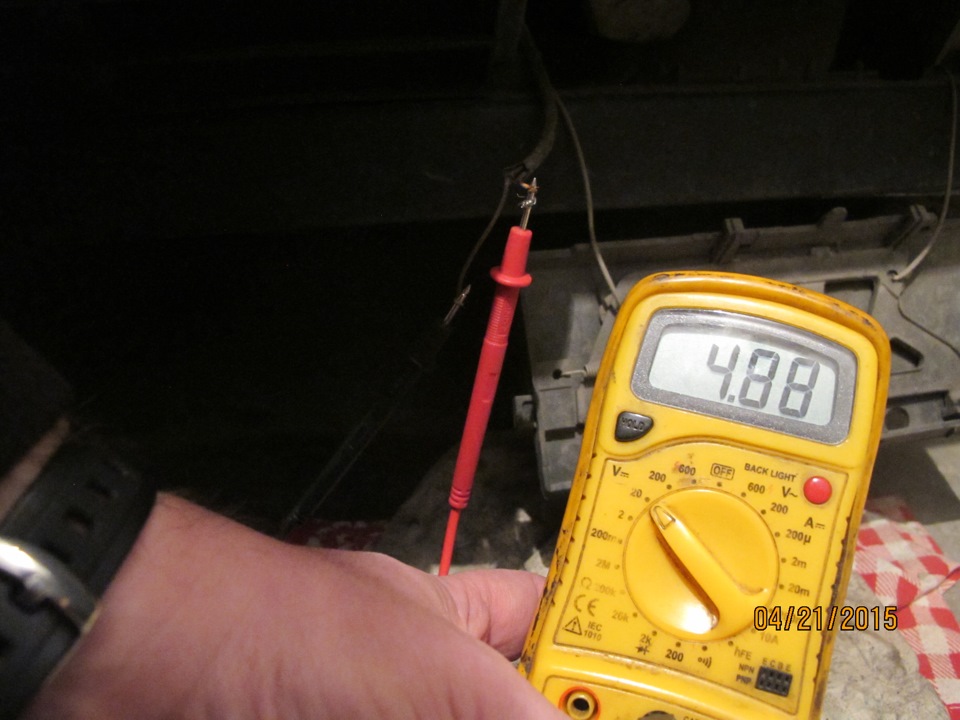

4.88 вольт, при непідключеному датчику.
На основі інформації
Знабув трохи терморезисторів B57164-K 472-J, 5% 4.7 кОм. (нерекомендую брати B57045-K 472-K, 10% 4.7 кОм, через точність в 10%у мене комп показував приблизно на 8 градусів більше)
B57164-K 472-J, 5% 4.7 кОм
Переправили зі Штатів.
До терморезистора припаюємо дроти, одягаємо термоусадку. Вимірюємоопір, при 14 С напівсилося — 7.36 ком. Ціна 2.25 вольт. Тобтонапруга стала падати. Саме ця напруга і міряє БК, і потімперераховує її в температуру. Йдемо відразу дивитися температуру, ібачимо -31 С. Це нормально, протягом доби температура прийде унорму. Вже наступного дня я побачив точну температуру:+11 C. Девзяти термореристори, у Москві такі є в Чіп і Діпі. В Україні ятаких не знайшов, довелося замовляти із Digi-Key. Ще залишилосянебагато, можу поділитися. Після дня експлуатації стало помітно, щодатчик трохи бреше, на 1 — 2 градуси. .
Коментарі18
До речі, щоб датчик відразу показував правильну температуру, достатньо зробити скидання БК, потрібно ввести код 21.
Добрий день. Підкажіть, будь ласка, як зробити заміну проводки і які потрібні проводи. Датчик замінив але БК як показував -37 так і показує. Судячи з усього обрив десь. Сьогодні продзвоню і майже впевнений що питання саме в проводці.
Ну що вирішив питання?
Так. Рішення виявилося дуже простим. Продав її до херам. 😂
🤣🤣👍
Можна застосувати датчик температури зовнішнього повітря від Ваз2110, показує точно, але на нашому бк виходить різниця рівно + 10 градусів. Щоб скоригуватися, напевно, варто додати потрібний опір.
Замовив по алі експресу термістор такий на 4.7 кому поставив різниця в температурі 5 градусів на улію -18 а бк показує -13 неможу зрозуміти толі бк неправильно читає толі термістор неправильно видає показання
Є ще?
Вже закінчилися
припаяв, нічого не змінилося ... ось думаю урвища напевно треба пошукати.
Перевір вольтметром що на висновках що ведуть до датчика є напруга.
Дивлюся, дякую )
Через 6 років, піст ще актуальнийНе підкажеш, написано 4,5-5 вольУ мене 4.3 іноді може до 4.4 піднятисяЦе норм?
Вчора теж вирішив цю проблему, сьогодні вперше за 2 місяці показало +19, а не -37!))
теж собі робив такий датчик, але сувора зима + постійні дощі, і один ус тупо окислився і відвалився ... не надійна система коротше ... Є якісь схожі датчики на опеля, можна в екзисті купити + перехідник (фішка) від жиги підходить …Та й цей датчик у м...
а якщо у мене взагалі проводки під датчик температури немає. виходить, один на масу, інший через резистор до бк?
Так, там, як видно на схемі, цей провід йде через роз'єм X15. Зліва під приладкою білий 30 контактний. Можеш там підключитися.
дякую))))
