Аварійка на FORD

Дісталася машина з непрацюючою кнопкою аварійки.
У нас на розбірках ціни космос 800 грн. За Бушну гітарупросять.
Але у мене валялася кнопка від Мерседеса подарованаSokolCoupe, яку я благополучно всунув замість глушечкив панель приладів.

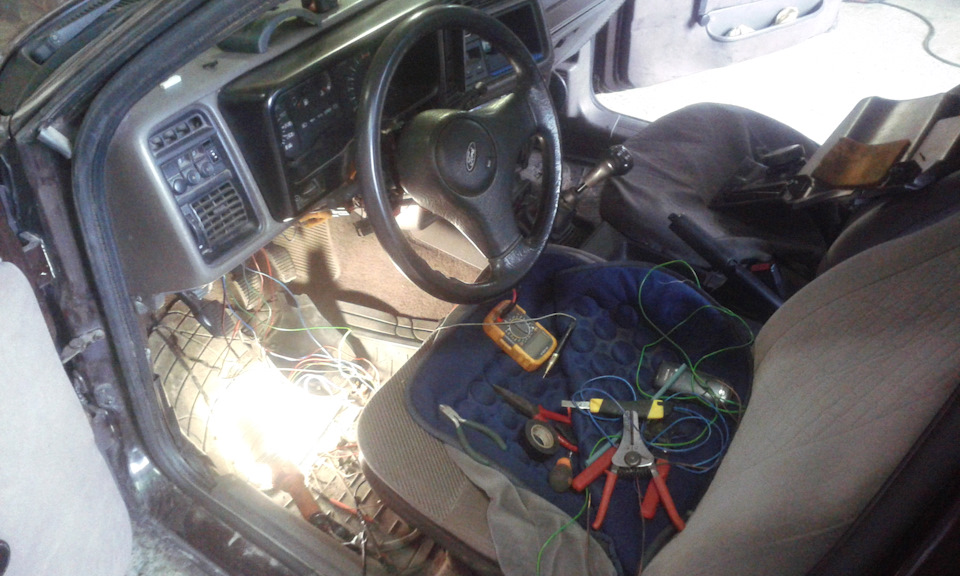

Для того щоб дістатися до потрібної мені проводки потрібно знятинижню частину торпеди.

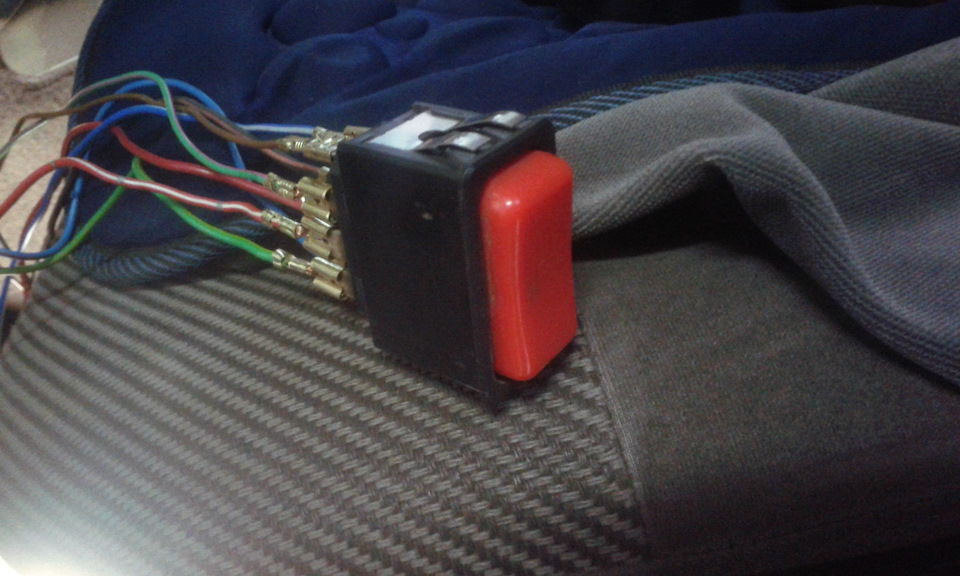

> Ось власне кнопка і проводка

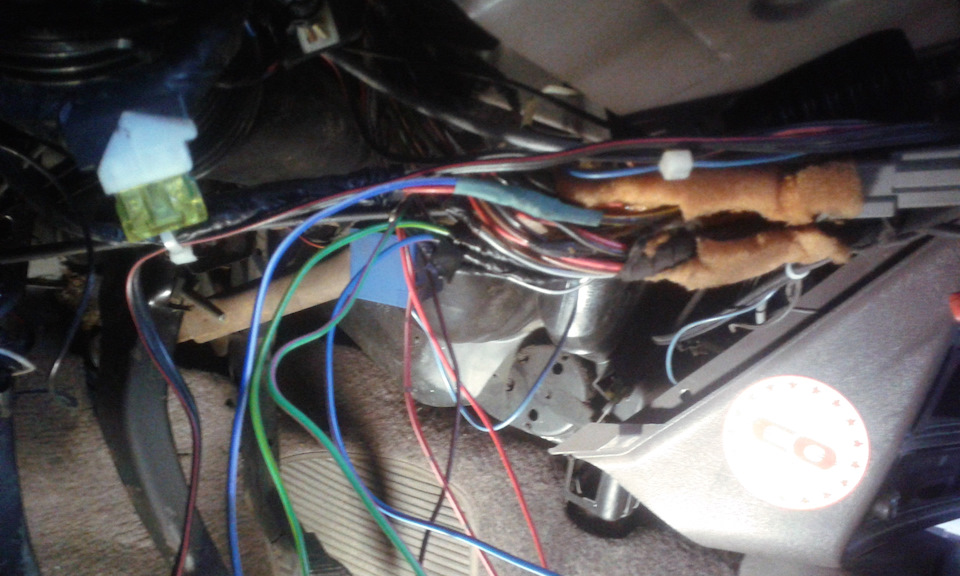

Мені потрібно було Знайти провід, що йде до реле поворотів черезаварійку (який я успішно обрізав і перепідключив через новукнопку), потім два дроти вихід з підрульового перемикача на ліві таправі ліхтарі, і вхід на підрульовий (кнопка підключається до нихпаралельно.) Ще потрібно було знайти плюс підсвічування приладів (для підсвічування кнопки) і плюс запалення ну і мінус (це длялампочки) Все, що мені потрібно було під кермом

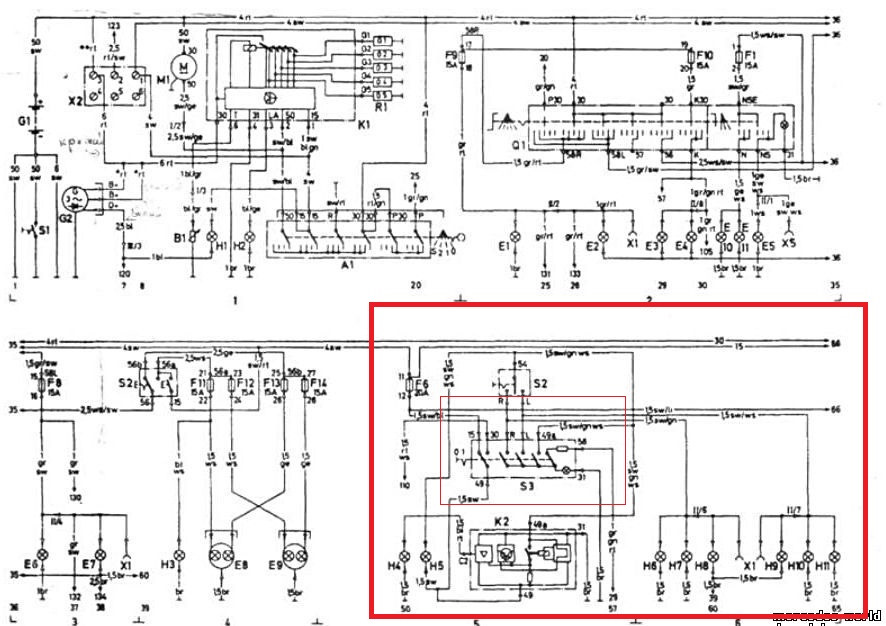

Ось схема підключення Мерсівської кнопки все ясно і зрозуміло

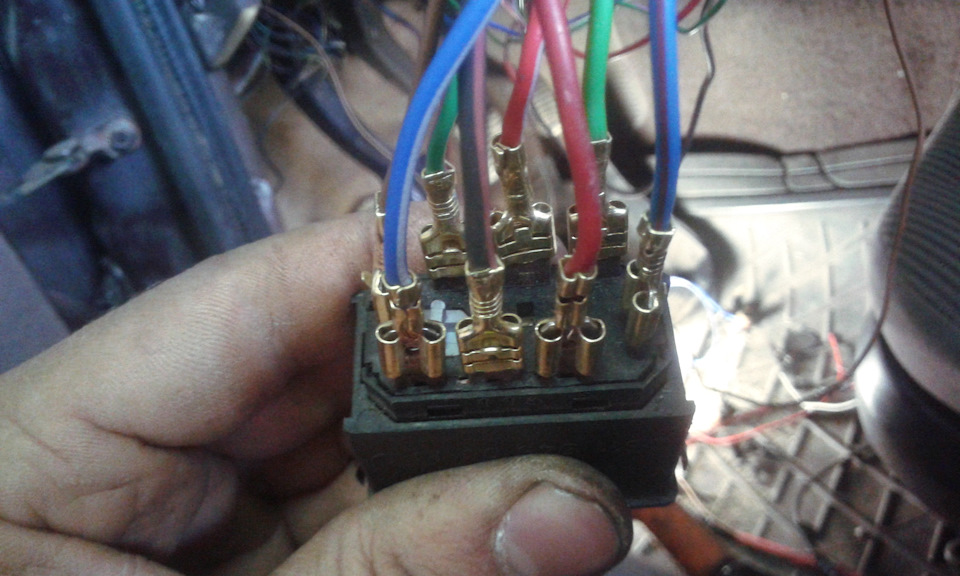

Власне підключення
Взяв термоусадки різних кольорів, щоб знати що є що
Зелений - вихід і вхід на повороти Червоний - плюси Чорний - мінусЖовтий - вихід на реле поворотів Все як завжди в ізоленту
От виколупав заглушку і бачимо відмінне місце під кнопку.
Краса))))
Ось так вона встала
Вигляд з місця водія
Вигляд з пасажирського місця
Кнопка в роботі!
Грошей витрачено нуль.
За роботу нуль.
Зате дуже приємний ефект, все вийшло красиво!
