Воскрешаємо роботу ЦЗ від брелока

Здорова комради!
Відразу скажу, що при покупці авто вже стояв блок керування ЦЗразом із сигналкою та іншим. Буквально через пару місяців все цечудово померло в самий потрібний момент... Вночі, в чужому місті, спускаючись з гірочки щось пішло не так, і... Довільно врубаласясигналка, відрубався паливний насос і що б я не робив, нічого недопомагало. Буксирувати на СТО, це я зараз уже розумію, що там і якбуло, але тоді для мене це був дрімучий ліс.
Спроба номер разів
Рівно рік тому, за незнанням, купив невідповідний блок управлінняЦЗ Vitol 32010 з парою брелоків.

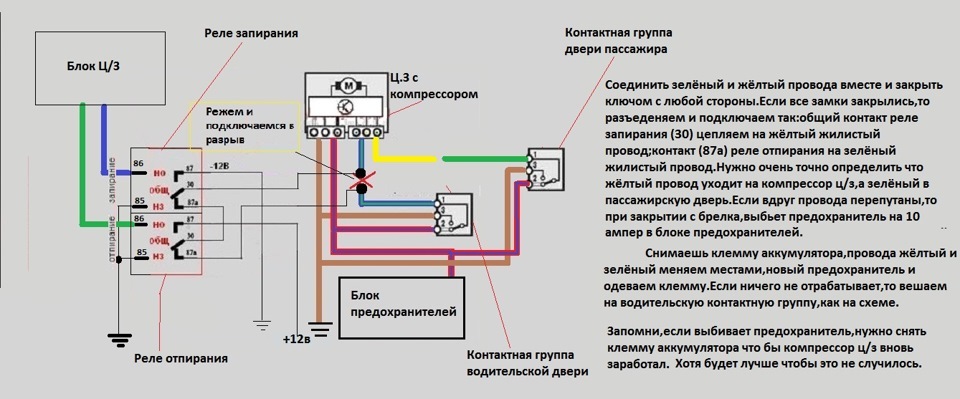

Саме в той же момент мені пощастило познайомитися зDimentey, який в ЛЗ розжував мені кухню, та ще йнамалював схему підключення. За що йому велике спасибі!
Паяльник у руки, пара стандартних 5-контактних релюх та підключеннябуло готове. Але, як я не намагався його прикрутити, нічого непрацювало. Потім уже дійшло, що в цьому блоці немає перемички напневмо ЦЗ. І мотору просто не вистачає часу зачинити або відчинитидвері. Блок управління був проданий, а я й надалі користувавсяключем.

Спроба номер два

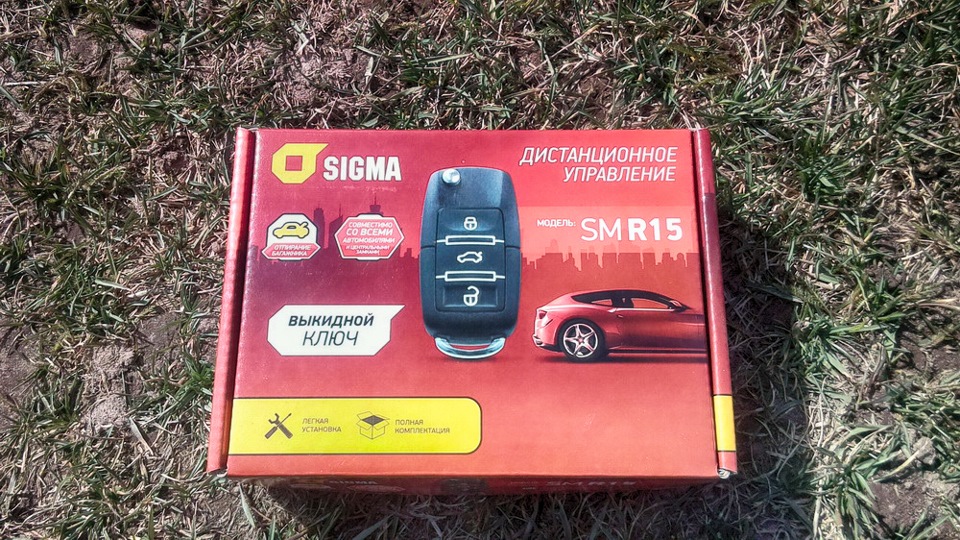

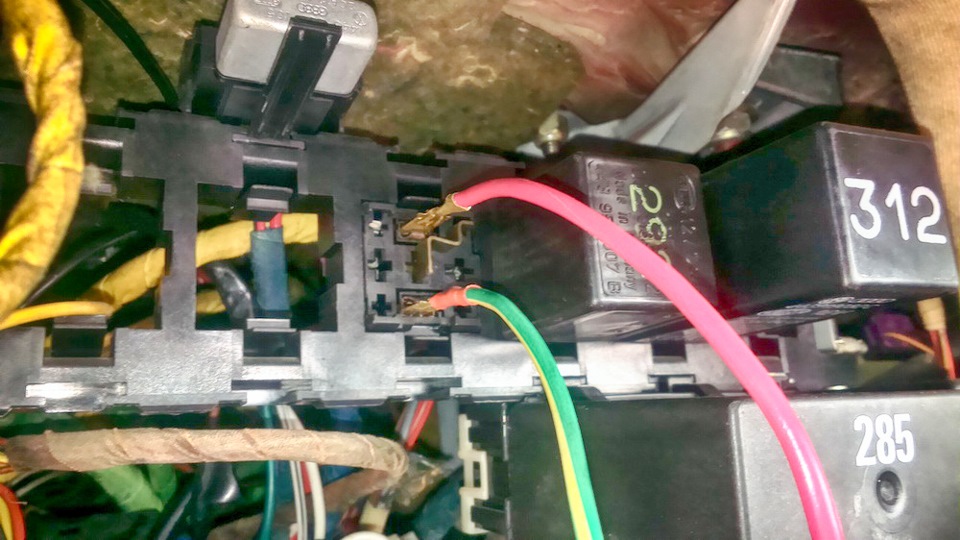

Минув рік і ось саме сьогодні мені спало на думку все-таки привестивсе в порядок. Трохи раніше було прикуплено відповідний блок ЦЗSigma SMR15 (з брелоком та викидним ключем у комплекті).Придатний він тим, що має у своєму корпусі перемичку для роботи абоз електро ЦЗ, або з пневмо ЦЗ. Багато не довелося морочитися зпідключенням блоку до актуатора в двері, оскільки були готові дротище з минулих спроб. Плюс і мінус узяв з ось цього порожньогогнізда. Наскільки я знаю, це під релюху комфорту для плафонавнутрішнього освітлення (затримка вимикання).

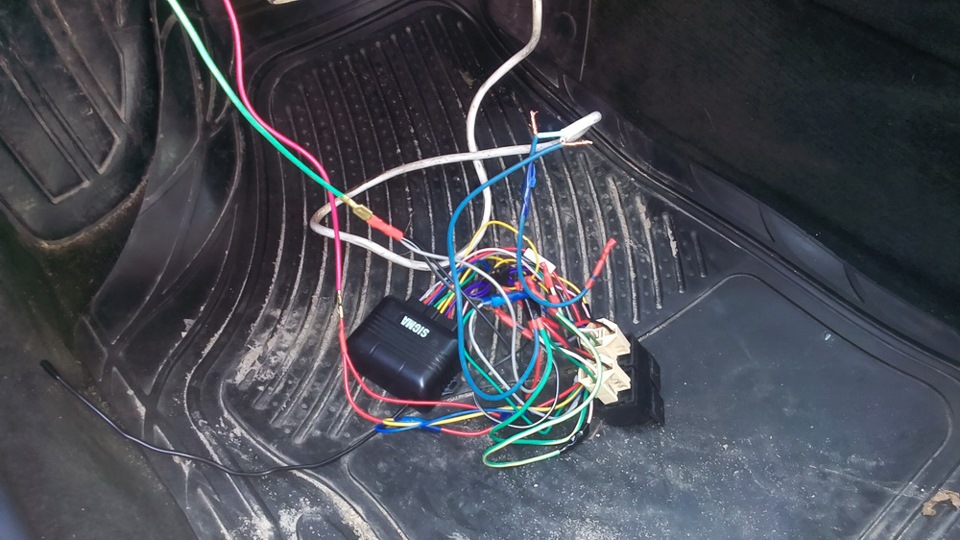

Робимо скрутки та перевіряємо працездатність. .
Відкриває.

Все ніштяк, все працює. Знову знімаємо клему з акумулятора, паяємо та ізолюємо всі дроти.

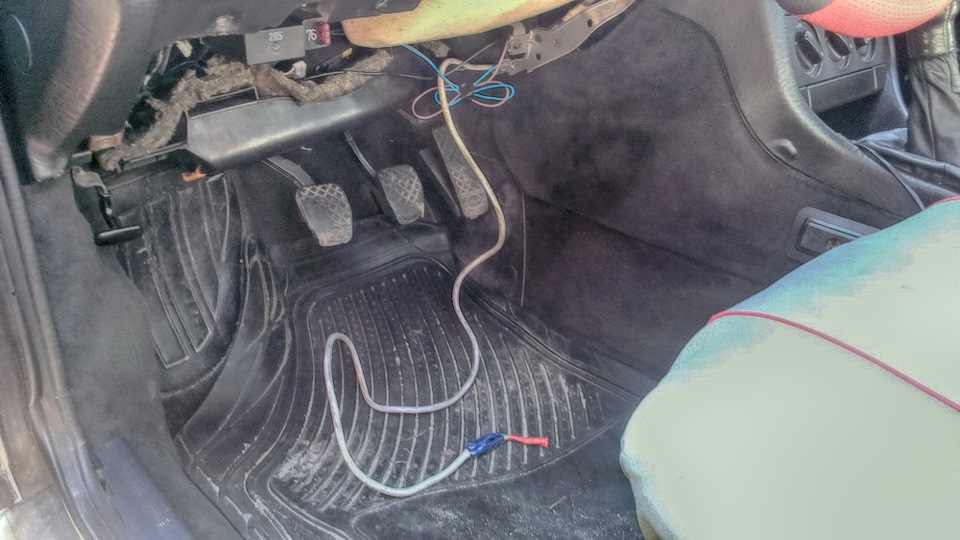

Релюхи ліворуч на затяжці, проводи проклав над повітряним.

А ось сам блок ідеально вліз у нішу над блоком зі штатнимирелюхами. Поки що нічим не закріплений. Якщо буде тарабанити, —застосуємо двосторонній скотч. Поки що все працює як годинник, і ясподіваюся більше жодних проблем не буде. Залишилося купитиправильну заготівлю для викидного ключа і виточити копію. Всімрівних доріг! :)
